微雪7英寸电容触控ESP32-S3开发板结构

做嵌入式交互类项目选型时，这块集成7英寸触控屏的ESP32-S3开发板能省掉不少外设拼接的麻烦，从结构建模的角度拆解，它的布局完全围绕快速落地原型的需求设计，板载资源的排布没有冗余空间，每一处接口和元件的位置都对应实际项目的安装与接线逻辑。

先从实际应用场景说，这类板卡最常出现在小型智能终端的原型验证阶段，比如桌面式环境监测终端、小型设备的人机交互面板、智能家居的中控节点、入门级工业触控操作屏，不需要额外外接显示屏和触控模块，单块板就能完成显示、触控、无线通信、数据采集的全部基础功能，对于需要快速出功能样机的团队来说，能省去显示屏驱动板接线、触控模块校准、天线匹配这些细碎的调试工作，结构设计上也不用单独给屏和主控板做分层固定，一块板的安装位就能搞定全部核心硬件。

功能特性上，板载的32位LX7双核处理器最高运行频率能到240MHz，足够驱动800×480分辨率的7英寸显示屏做流畅的UI交互，5点电容触控的配置能满足常规的按键点击、滑动切换、手势缩放这类操作需求，板载的WiFi和蓝牙模块搭配集成天线，不需要额外引出天线馈线，就能完成无线数据传输、设备联网、蓝牙配网这些常用功能，对于不需要高速无线传输的场景完全够用。接口排布上，板边预留的USB接口、扩展排针、存储卡槽都朝外侧布置，装入外壳后不需要额外做转接线就能直接插拔使用，Type-C接口兼顾供电和程序下载，日常调试时不用额外接供电线，单根USB线就能完成供电、烧录、串口调试的全部操作。

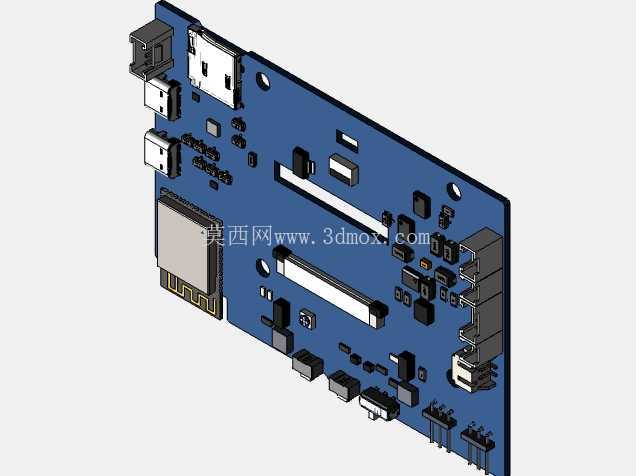

设计思路上，整块板采用蓝色PCB基板，元件布局遵循信号流向分区，无线通信模块布置在板边远离高速信号走线的位置，减少屏线和高速数字信号对无线射频的干扰；显示屏接口采用板对板连接器直插，屏体直接贴合固定在PCB正面，不需要额外的排线转接，既减少了装配工序，也降低了排线松动导致的显示故障概率；触控模块的走线做了等长处理，保证多点触控时的坐标识别精度，不会出现触控漂移或者点位偏移的问题。电源部分的元件集中布置在供电接口附近，缩短大电流走线的长度，减少供电线路的压降，给屏和处理器提供稳定的供电，避免屏亮度过高时处理器因供电不足出现重启的问题。

外形尺寸与安装边界方面，整块板的轮廓完全匹配7英寸显示屏的长宽尺寸，四个角预留的安装孔位对应常规屏体的固定孔距，做外壳设计时可以直接按照板卡轮廓做内腔避让，安装孔位可以直接用铜柱固定，不需要额外做转接支架。板上最高的元件是侧边的USB接口和排针座，高度不超过10mm，屏体贴合后整体厚度控制在15mm以内，做超薄外壳设计时不需要预留过多的厚度空间。接口位置全部集中在板的两个侧边，另外两个侧边没有突出元件，做嵌入式安装时可以将无接口的侧边嵌入设备面板，只露出带接口的侧边用于接线，面板开孔只需要匹配屏体的显示区域即可，安装公差可以控制在0.5mm以内，不会出现漏缝或者屏体被遮挡的问题。

从结构建模的角度看，这块板的所有元件高度、接口位置、安装孔位都做了精准的对位，导入装配体时不需要额外调整元件位置，直接就能和配套的外壳、屏体完成装配干涉检查，做结构验证时可以直接模拟插拔USB卡、插拔存储卡、按压触控屏的动作，检查外壳和板卡之间是否存在干涉，触控操作时是否会碰到外壳边缘。对于做嵌入式交互设备的结构工程师来说，这类集成度高的开发板能减少很多外设建模的工作量，不需要单独建显示屏、触控板、天线、主控板的模型，单块板的模型就能完成整个核心硬件的装配验证，缩短原型开发的结构设计周期。实际项目中如果要做量产版本，也可以直接参考这块板的元件布局和安装尺寸，调整部分接口位置适配产品外壳，不需要重新做整体的布局规划，能省掉不少方案验证的时间。
