KCD4-201N-B 30A船型开关结构设计

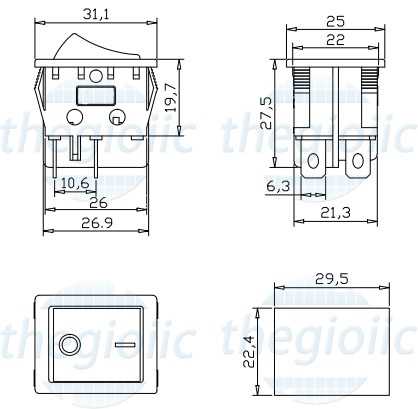

这款大电流船型开关的结构设计，首先要考虑车载电气回路的通断可靠性，30A的额定载流能力决定了内部接触件必须采用足够厚度的铜质基材，同时接线端的夹持力要经过反复验证，避免车辆行驶过程中振动导致接线松脱、接触电阻增大引发的温升超标问题。从安装边界来看，面板开孔的适配尺寸是选型阶段最核心的参数，这款开关的面板安装位宽度为26.9mm、高度方向的嵌入深度为19.7mm，面板外露部分的总宽度31.1mm，能够覆盖开孔边缘的装配公差，避免出现缝隙漏光或者装配错位的问题。后部接线端的总长度为27.5mm，两个接线引脚的中心距为21.3mm，引脚宽度6.3mm，这个尺寸设计刚好适配常规的6.3mm插簧端子，不需要额外转接就能完成接线，在批量装配的时候能大幅减少接线工序的耗时。

从功能特性来说，这款两档船型开关采用单刀单掷的通断结构，翘板按压的行程经过调校，按动的时候有清晰的档位反馈，不会出现虚位或者卡滞的情况，开关表面的标识采用模内成型的工艺，长期使用不会因为手指摩擦出现标识磨损脱落的问题，即使在车载工况下长期受紫外线照射、温差变化影响，标识的辨识度也能保持稳定。设计过程中，翘板的转轴位置做了耐磨结构优化，转轴与基座的配合间隙控制在合理范围，既不会因为间隙过大出现翘板晃动，也不会因为间隙过小导致按压卡涩，经过上万次的按压循环测试，操作力的衰减幅度控制在允许范围内，能满足整车全生命周期的使用要求。

在实际应用场景中，这类大电流船型开关多用于车载改装设备的电源控制，比如车载逆变器、车载冰箱、辅助照明回路的独立控制，也可以用在工业控制设备、小型机电设备的电源通断回路中。基座部分采用耐高温的工程塑料材质，能够承受接触件正常工作时的温升，即使在短时过载的情况下，也不会出现基座融化、变形的问题，保障电气安全。开关后部的两个固定柱中心距为22mm，固定柱的外径适配标准的安装卡扣，安装的时候只需要将开关对准开孔推入，就能通过卡扣自动卡紧在面板上，不需要额外加装螺丝固定，装配效率远高于传统螺丝固定的开关结构。

从外形尺寸的细节来看，开关面板的圆角处理经过优化，既不会因为圆角过大显得突兀，也不会因为直角边缘导致装配时刮手，翘板的弧形曲面贴合手指按压的弧度，长时间操作也不会产生明显的不适感。接线引脚的位置做了导向倒角，插装端子的时候不需要完全对准就能顺利插入，降低了流水线装配的对位难度，同时引脚根部做了加强结构，避免接线时外力过大导致引脚弯折、断裂。在结构设计阶段，还考虑了防误触的可能性，翘板的凸起高度经过合理控制，不会因为面板上的物品意外触碰导致开关误动作，同时按压力度设置在合适区间，既不会因为按压力度过大导致操作费力，也不会因为力度过小容易误触发。

这款开关的密封性能也做了针对性设计，面板与基座的配合位置设置了密封筋，能够阻挡日常使用中的灰尘、溅水进入开关内部，适配车载环境下的复杂使用场景，即使在清洁内饰的时候有少量液体溅到开关位置，也不会造成内部短路故障。内部接触件采用银合金触点，能够有效减少通断瞬间的电弧烧蚀，延长开关的电气使用寿命，在30A额定电流的工况下，触点的温升控制在安全范围内，不会出现过热氧化的问题。整体结构没有多余的复杂零件，拆解后仅包含翘板、转轴、弹簧、触点组件、基座、接线引脚几个部分，生产装配的工艺性好，零件一致性容易控制，适合大规模批量生产，同时后期维护更换也非常方便，不需要特殊工具就能完成拆卸替换。
