积木式标准拼接凸块铸造模具结构

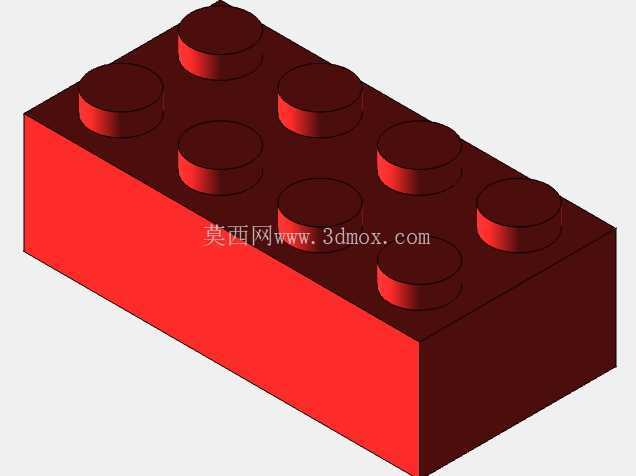

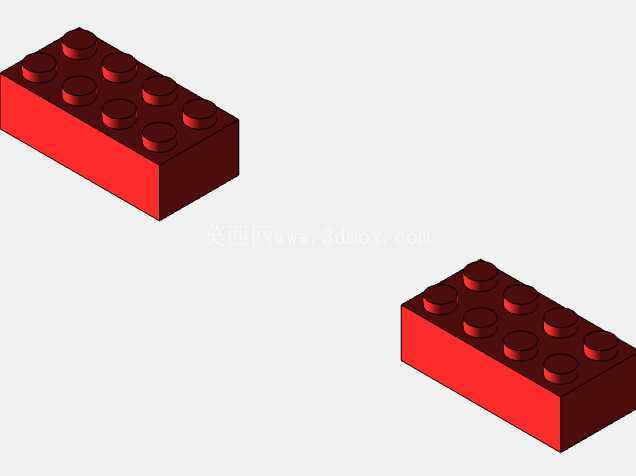

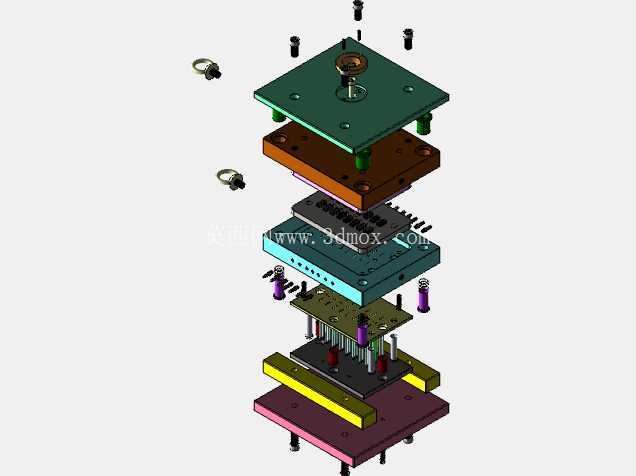

　　在玩具零部件批量铸造生产场景中，这类带规则凸点的块状零件是拼插类积木的核心基础构件，日常生产里对其尺寸一致性、凸台同轴度、块体平面度的公差要求直接决定了最终成品的拼接手感与互换性，一旦单个凸台的拔模斜度偏差超过0.1度，批量生产时就会出现插接过松易脱落、插接过紧难拆卸的问题，直接影响整批零件的良品率。设计这套模具结构时，首先要考虑的是铸件的脱模顺畅度，凸台部分的模仁需要做独立的镶件处理，不能和整体型腔做一体化加工——毕竟凸台根部是应力集中区域，长期生产后容易出现磨损、拉伤，做成镶件结构后，后期维护只需要更换对应位置的镶件，不需要整体重做模腔，能大幅降低生产维护的时间成本。

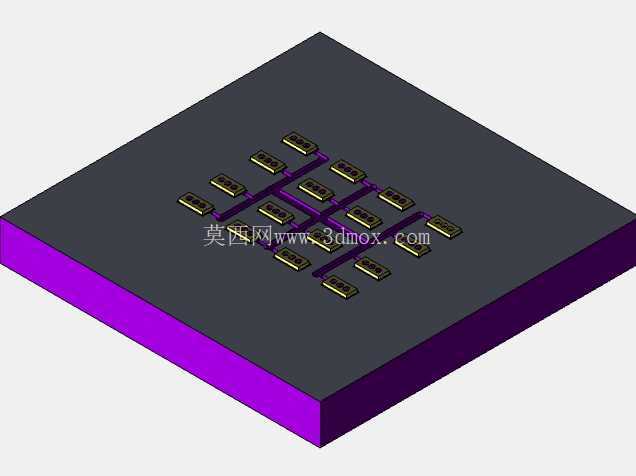

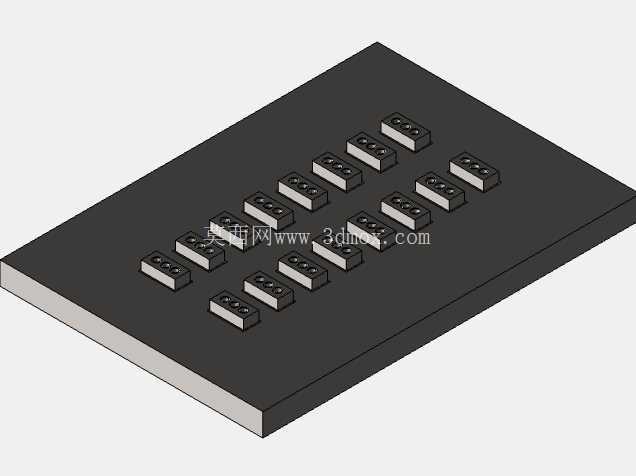

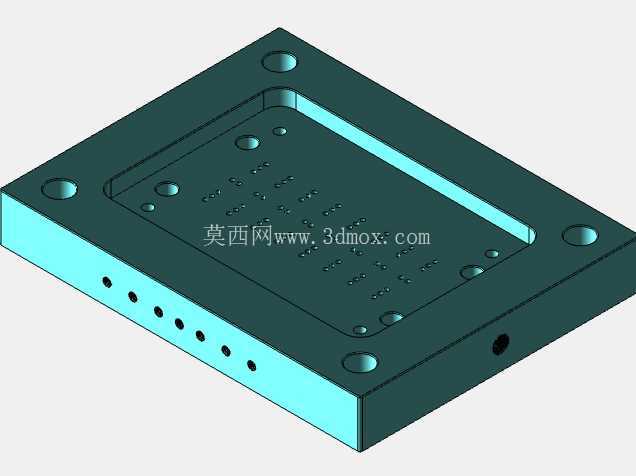

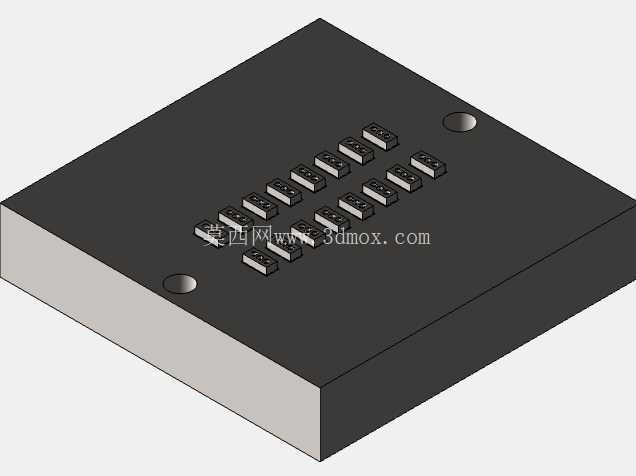

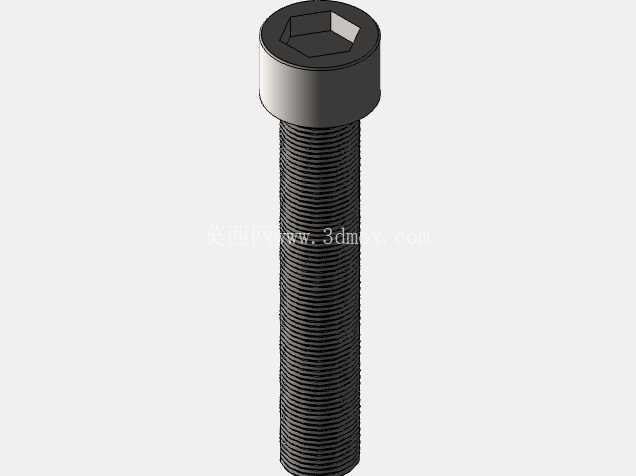

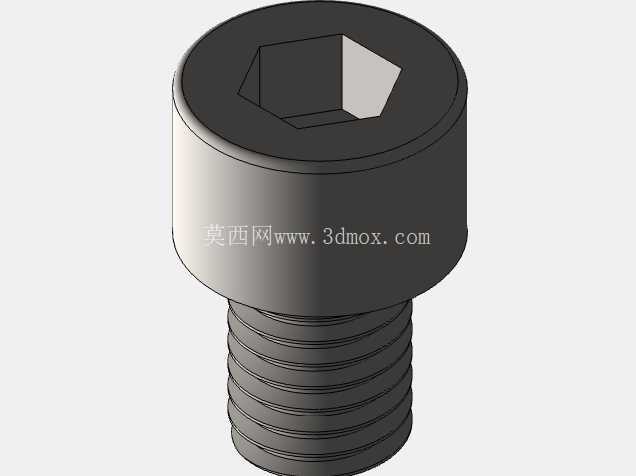

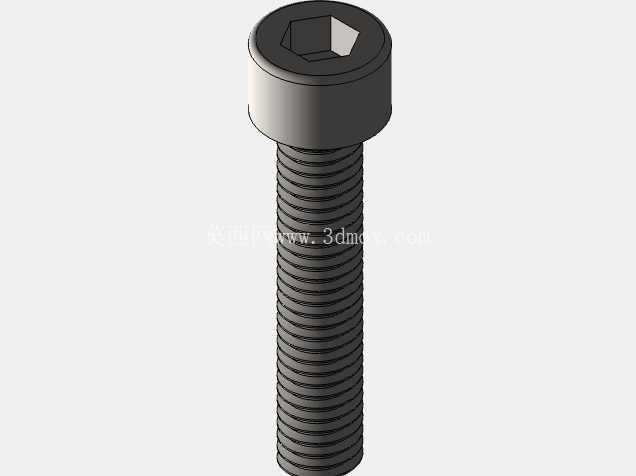

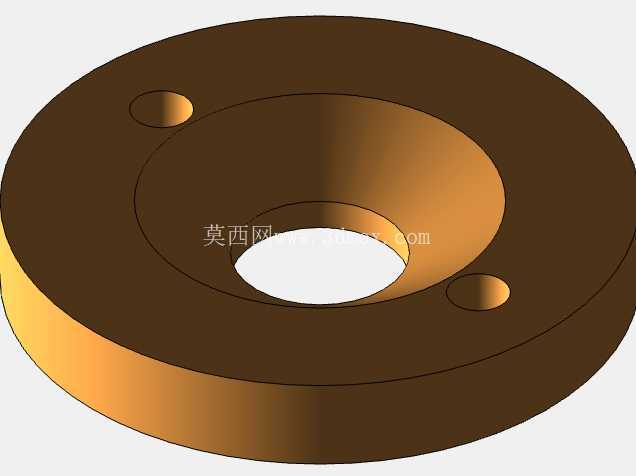

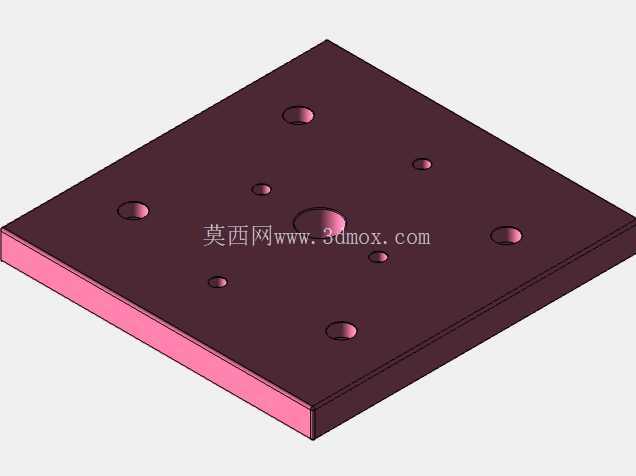

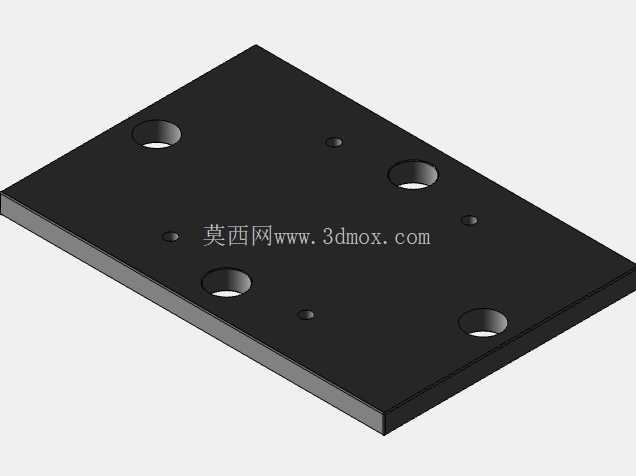

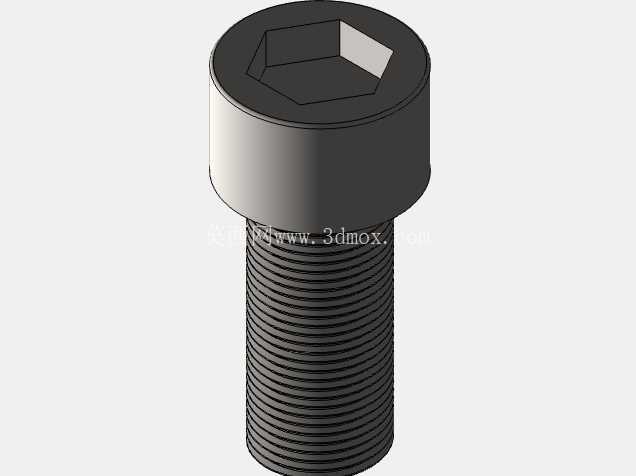

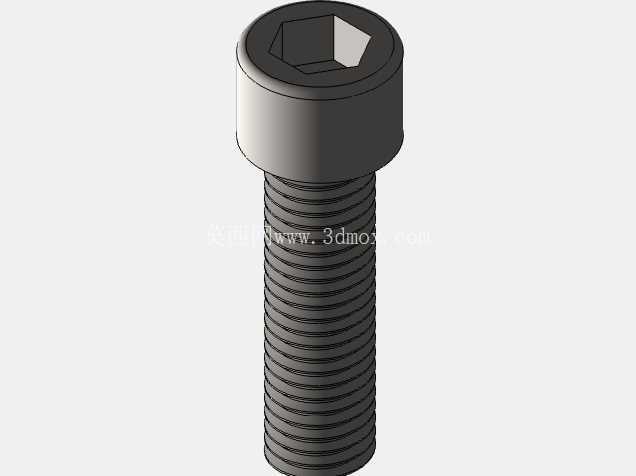

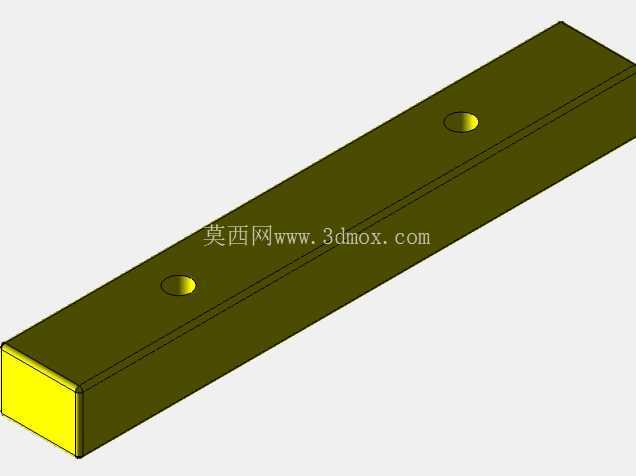

　　从安装边界来看，这套模具的模腔布局采用均匀排布的方式，对应零件上8个圆柱形凸台的位置，每个凸台的成型镶件都要保证和主模仁的垂直度误差控制在0.02mm以内，合模时镶件与定模的贴合面不能有错位，否则铸件凸台边缘会出现飞边，后续去毛刺工序的工作量会大幅增加。实际生产中这类零件多采用ABS或者PP材质进行注塑或者低压铸造，模具的流道设计要避开凸台的正上方，避免进料时直接冲刷凸台镶件，长期冲刷会导致镶件表面出现冲蚀痕，直接反映在铸件表面就是凸台侧壁出现流痕、凹坑，影响零件外观质量。

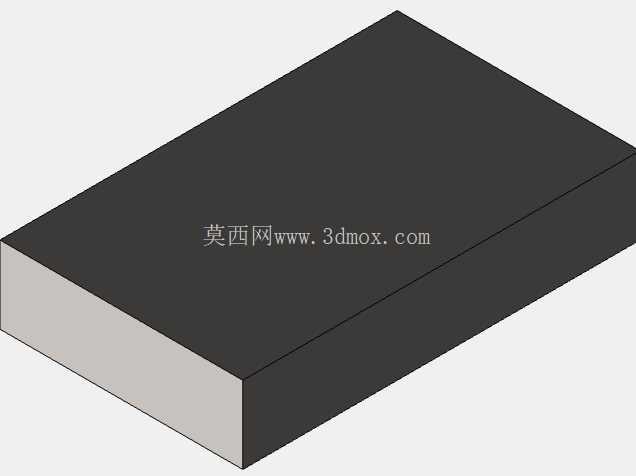

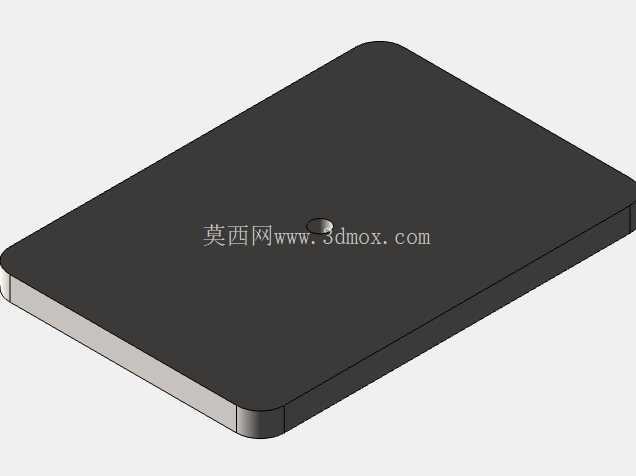

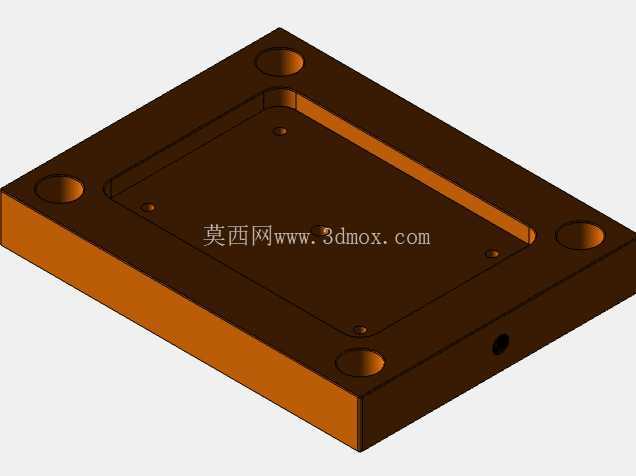

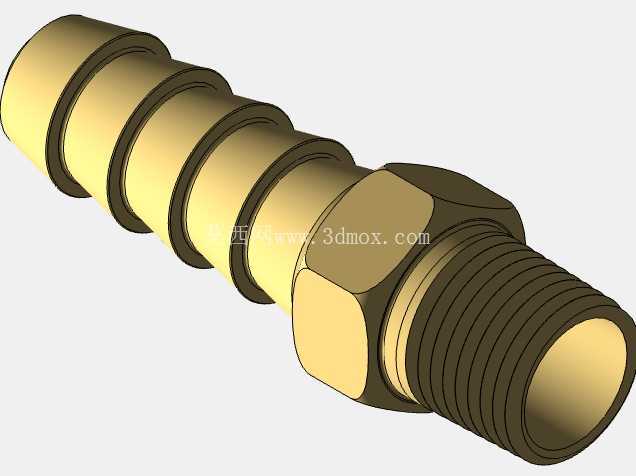

　　零件的主体是长方体块结构，四个边角都做了微小的圆角处理，对应模具型腔的边角也要做相同的R角加工，不能做成直角，一方面是避免铸件边角应力集中容易磕碰碎裂，另一方面是模具加工时直角位置的刀具磨损更快，做微小圆角能延长模具的使用寿命。凸台的高度设计要和块体的厚度保持固定比例，对应模具里凸台镶件的深度要严格匹配零件的尺寸要求，同时每个凸台的顶部要做极小的脱模斜度，斜度方向顺着脱模方向，避免顶出时凸台被拉伤。在冷却水路的布局上，要围绕凸台镶件做均匀的环形水路，保证每个凸台位置的冷却速度一致，否则铸件冷却时收缩不均，会导致块体出现翘曲变形，平面度超差的零件无法和其他积木块平稳拼接。

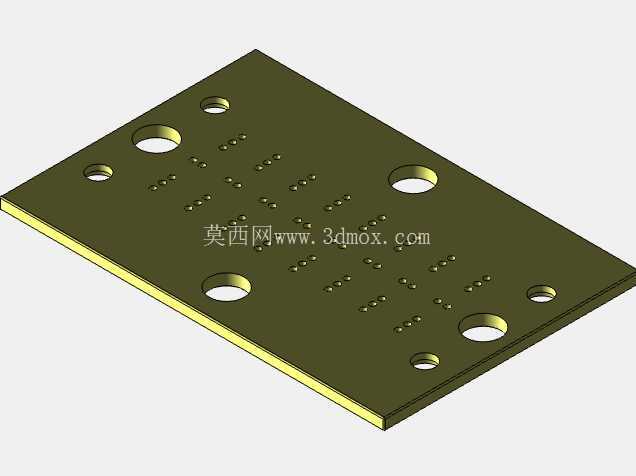

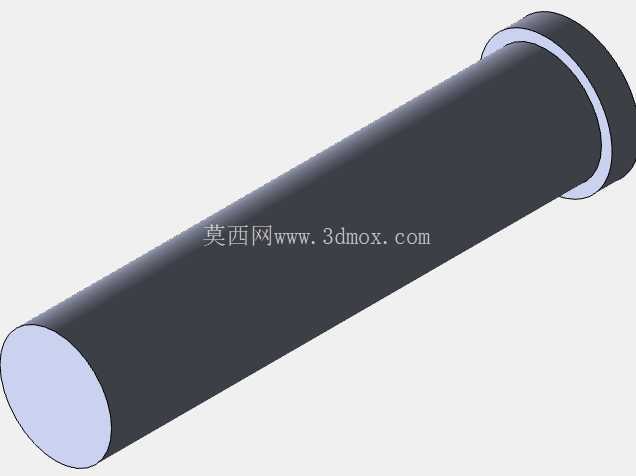

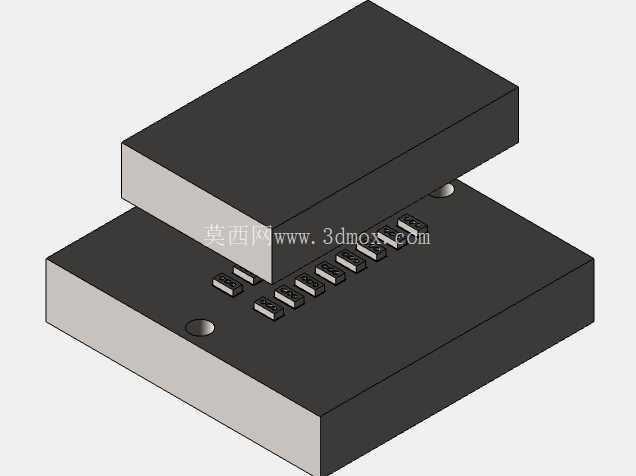

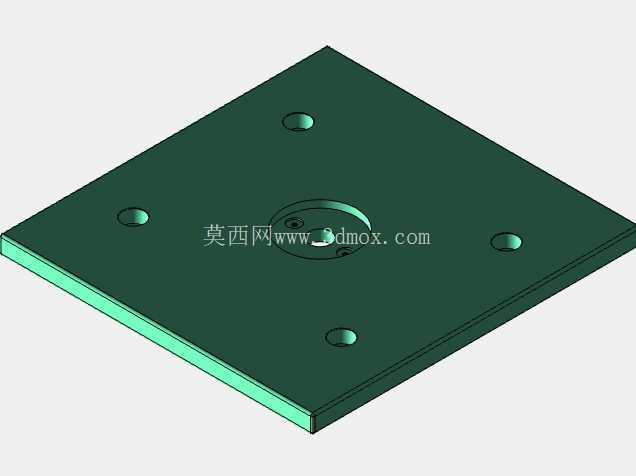

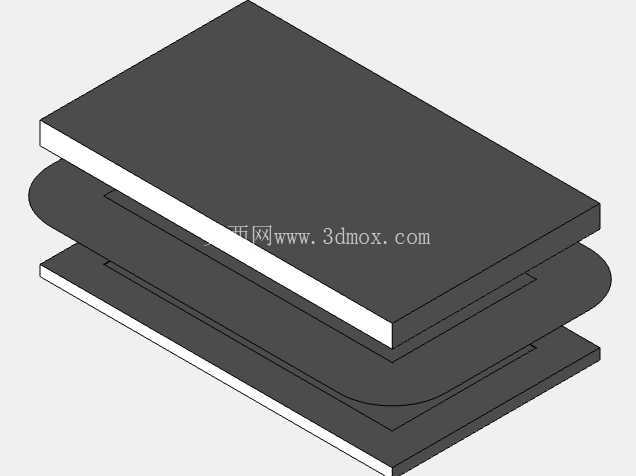

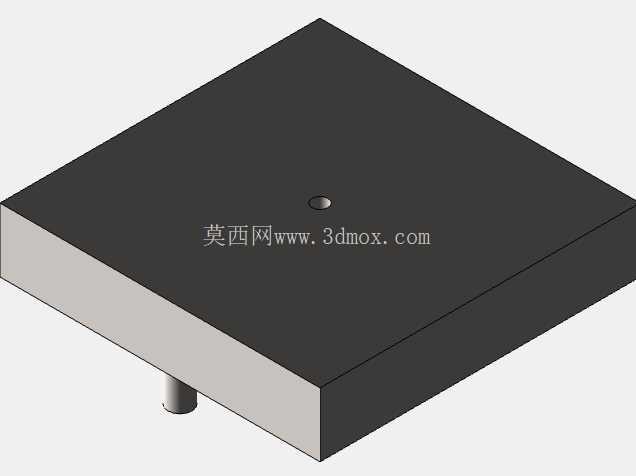

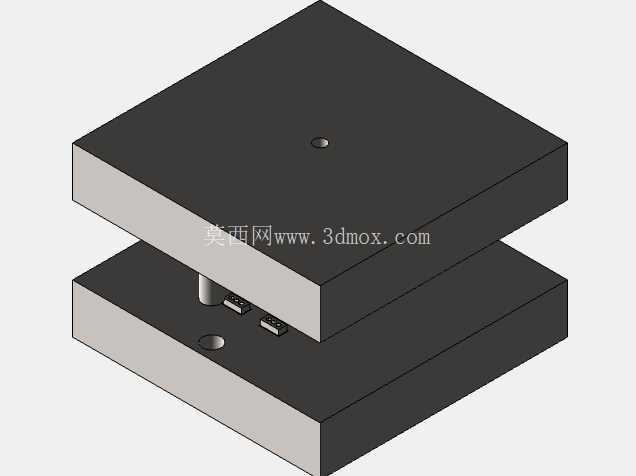

　　顶出机构的位置要布置在块体的非外观面，也就是凸台对应的背面位置，顶杆的端面要和模腔表面齐平，不能突出或者凹陷，否则铸件表面会出现顶杆痕迹，影响外观。这套模具的分型面选在块体厚度方向的中间位置，也就是凸台根部的平面处，分型面要做精密的研磨贴合，避免合模时出现溢料飞边，飞边一旦出现在凸台根部，后续清理时很容易碰伤凸台结构，导致零件报废。实际投产前的试模环节，要重点检测每个凸台的直径尺寸、凸台之间的中心距，中心距的误差必须控制在0.05mm以内，否则不同批次生产的零件无法实现通用互换，毕竟拼插积木的核心要求就是所有同规格零件可以任意拼接，中心距偏差过大会直接导致零件无法适配。另外模具的排气槽要开设在型腔的末端以及每个凸台镶件的配合间隙处，避免注射或者浇注时型腔内的气体无法排出，在铸件内部形成气孔，尤其是凸台位置如果有气孔，零件受外力时很容易从凸台根部断裂，严重影响零件的结构强度。日常生产维护时，每次合模前都要清理凸台镶件缝隙里的残留料渣，避免料渣垫在分型面上导致合模不严，产生飞边或者尺寸超差的问题。对于长期批量生产的场景，凸台镶件要采用耐磨的模具钢材质，表面做硬化处理，提高镶件的使用寿命，减少换件维护的频次，保证批量生产的尺寸稳定性。
