扬声器安装用3D扫描框架结构

　　在电声产品的批量生产环节，扬声器单元与安装腔体的匹配精度直接决定最终声学表现，传统开模前的手工测绘往往存在0.1mm以上的轮廓偏差，容易导致单元安装后出现密封不严、谐振点偏移的问题，这类通过实物逆向扫描得到的框架结构，正是为解决小批量定制电声产品的安装匹配问题而设计。从实际应用场景来看，这类框架多用于定制化音箱、嵌入式音响系统的单元固定环节，需要同时承载扬声器单元的重量、抵消单元工作时产生的振动，还要保证与安装腔体的轮廓完全贴合，避免出现声短路的问题。

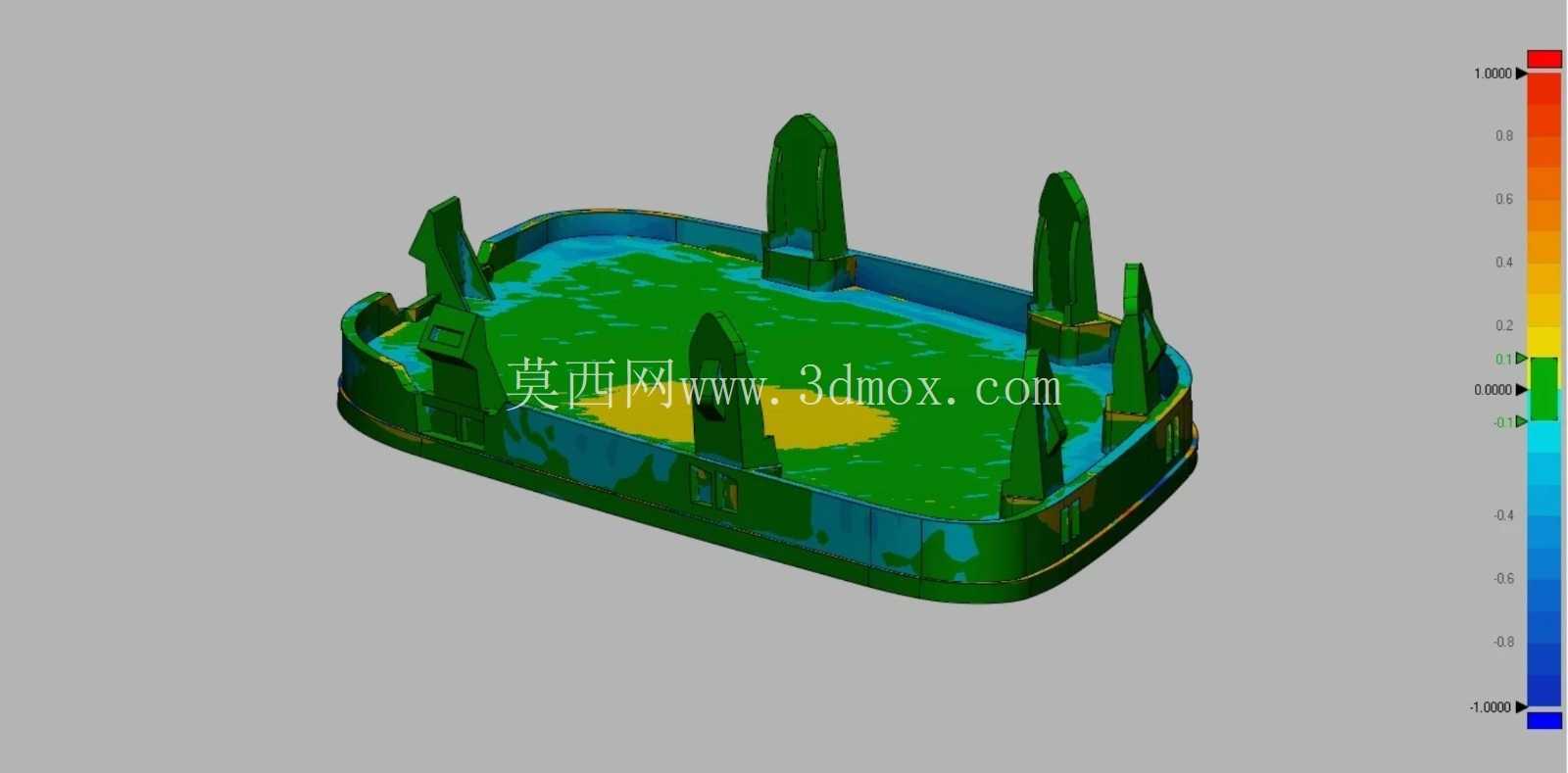

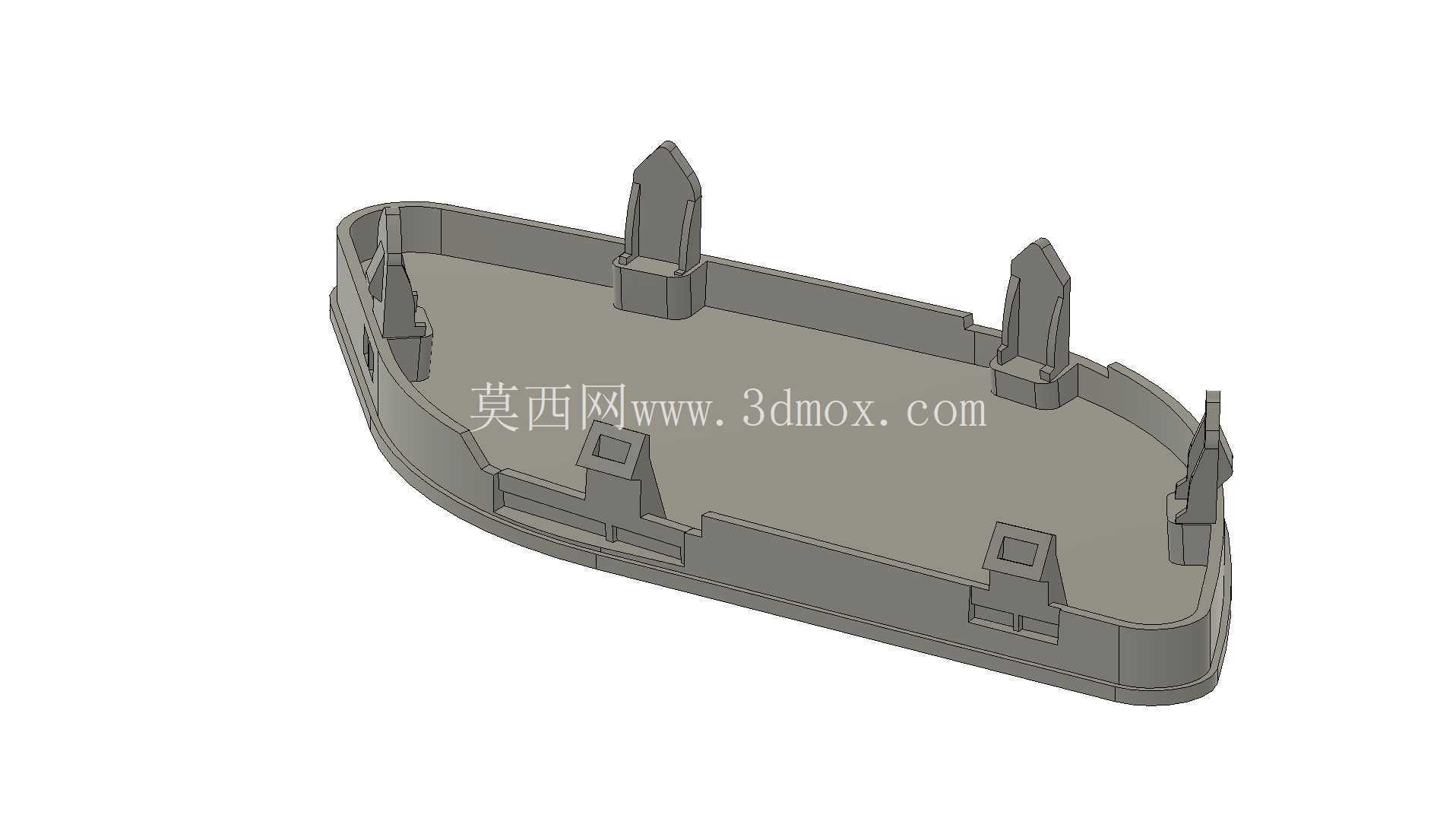

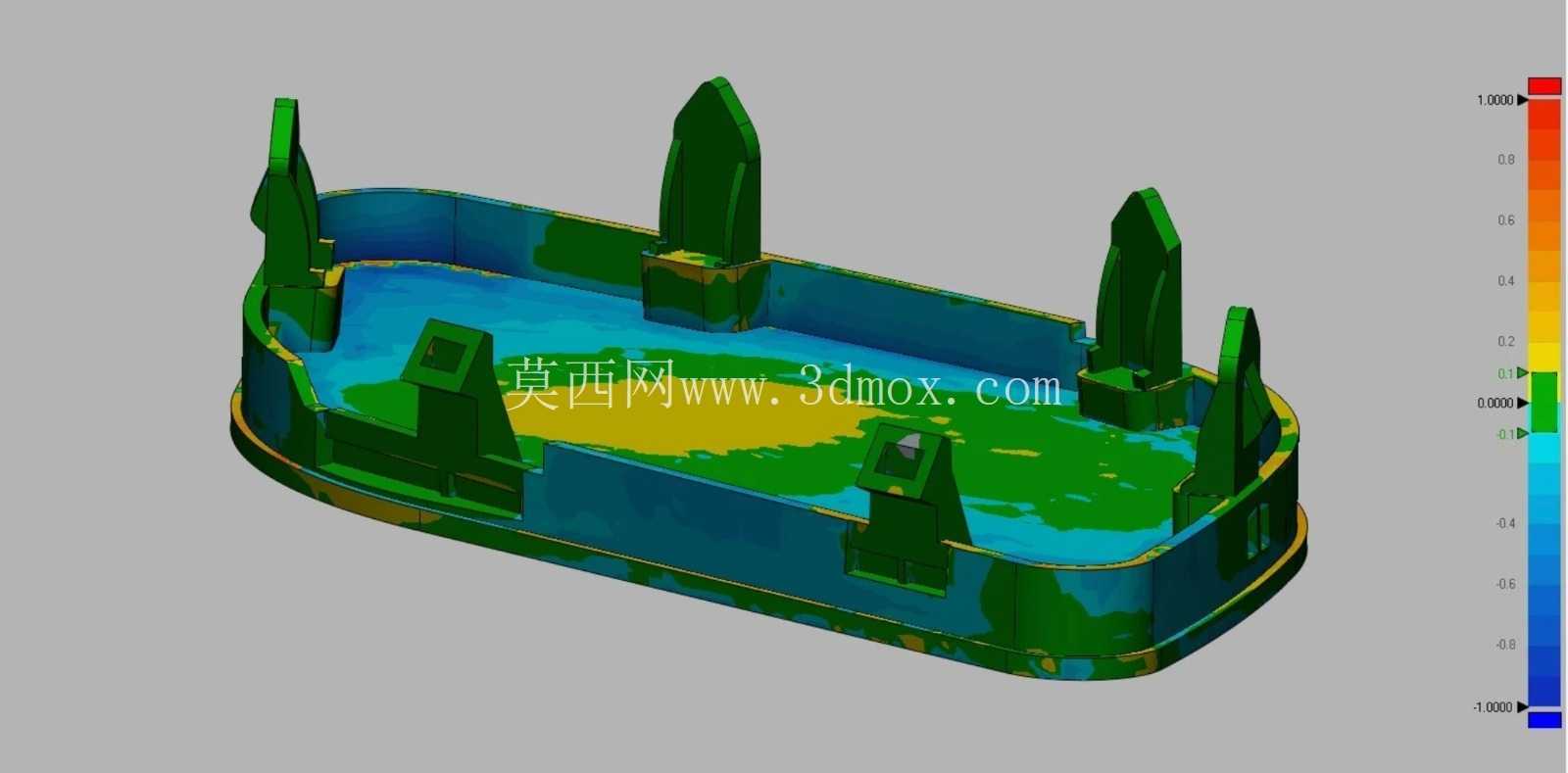

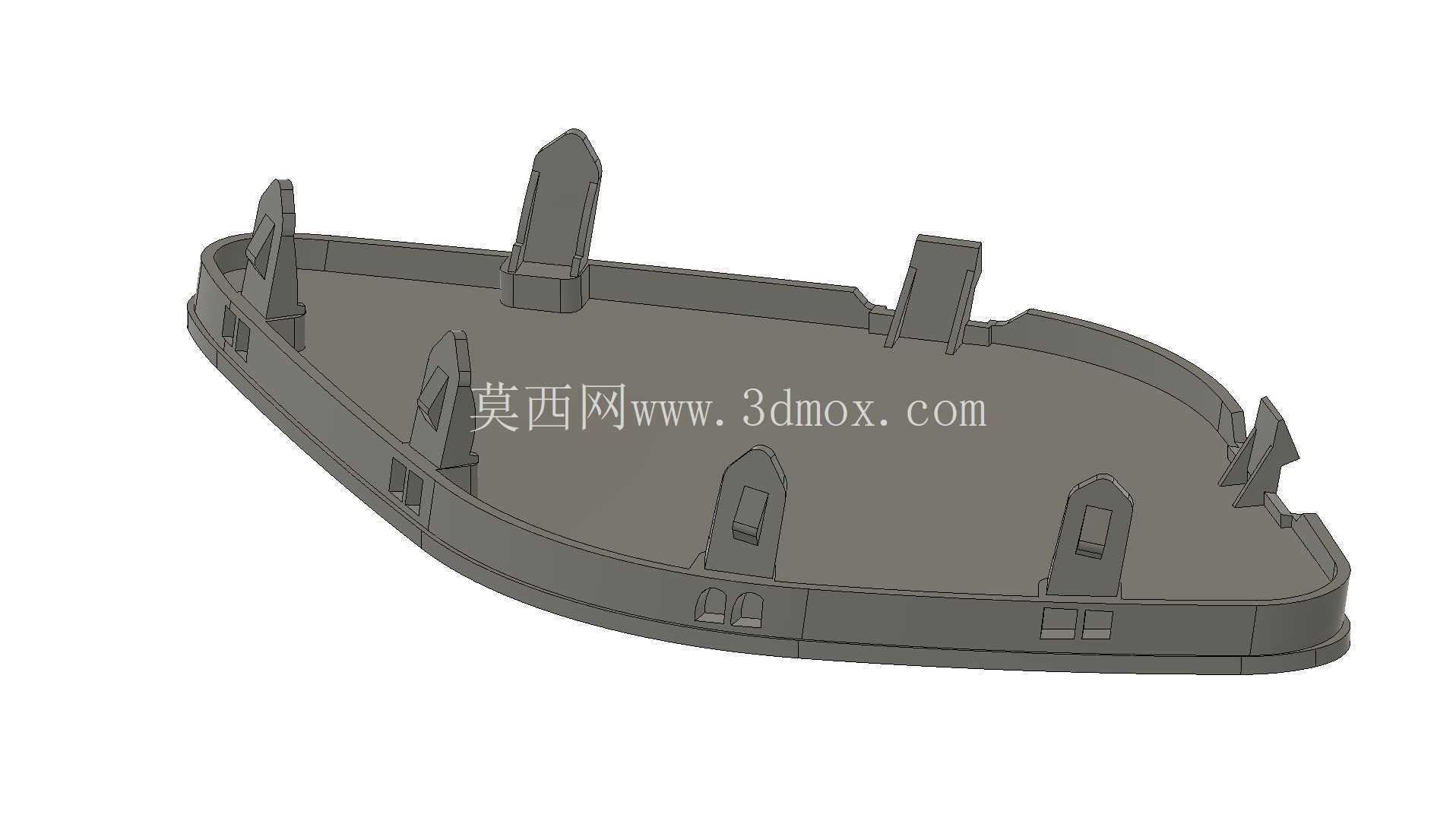

　　设计过程中没有采用常规的正向建模思路，而是以客户提供的实物框架扫描点云为基准，先对扫描得到的点云数据做降噪处理，剔除扫描过程中产生的杂点、反光造成的异常数据点，再通过偏差分析逐层比对重构曲面与原始点云的轮廓差，所有安装贴合面的轮廓偏差控制在0.05mm以内，保证和原始实物的安装尺寸完全一致。框架整体采用带圆角的矩形围边结构，围边高度根据扬声器单元的磁钢深度做了匹配设计，避免磁钢与腔体底部发生干涉，围边上均匀分布的六个立式定位柱，分别对应扬声器单元的安装孔位与腔体的定位卡槽，每个定位柱的端面都做了微小的倒角处理，既可以在装配时起到导向作用，也能避免安装时刮伤扬声器单元的纸盆或者接线端。

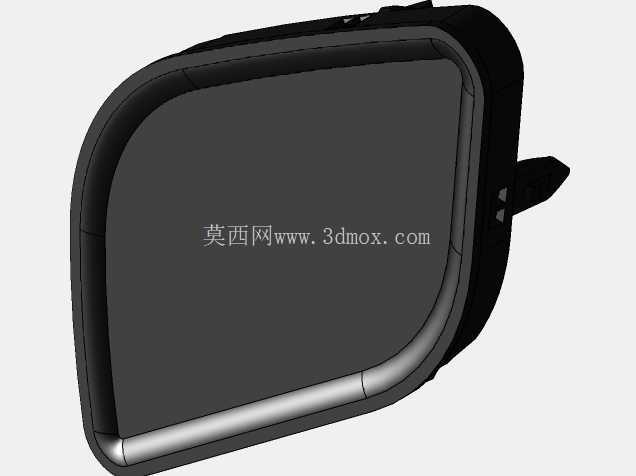

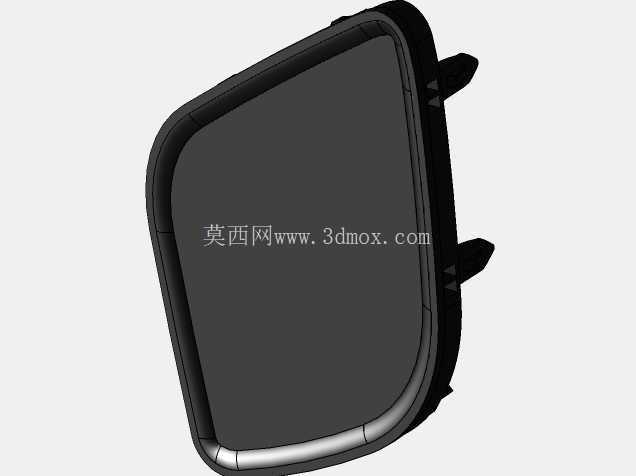

　　从安装边界来看，框架的外轮廓尺寸完全匹配对应腔体的内嵌槽尺寸，围边外侧预留了0.02mm的涂胶槽宽度，装配时打密封胶后不会出现胶体外溢影响外观的问题，框架底部的平面度控制在0.03mm以内，和腔体贴合后不会出现局部缝隙，保证声学腔体的密封性。框架内侧的轮廓做了随形的避空设计，对应扬声器单元的折环运动区域预留了足够的振动空间，不会出现折环碰到框架产生异常音的问题，同时在接线端对应的位置预留了走线缺口，方便扬声器引线穿出连接分频器，不需要在装配时额外修剪框架。

　　考虑到这类框架后续会通过铸造工艺批量生产，建模时对所有的转角位置都做了铸造圆角处理，避免铸造时出现应力集中导致的开裂问题，各个定位柱的拔模斜度控制在1.5度，既方便脱模，也不会影响安装定位的精度。和常规正向设计的框架相比，这类基于3D扫描逆向重构的结构，最大的优势是可以完全匹配现有实物的安装尺寸，不需要反复修改模具试装，对于维修替换、小批量定制的电声产品来说，可以大幅缩短生产周期，同时保证装配后的声学性能和原始产品一致。在实际装配测试中，这类框架安装后扬声器的谐振频率偏差可以控制在2Hz以内，频响曲线和原装结构的偏差小于1dB，完全满足高端定制音响的性能要求，同时框架的壁厚做了均匀化处理，最小壁厚不小于2mm，保证结构强度的同时不会额外增加过多重量，安装后不会因为自身重量导致腔体安装位变形。
