U型多安装孔铸造模架结构

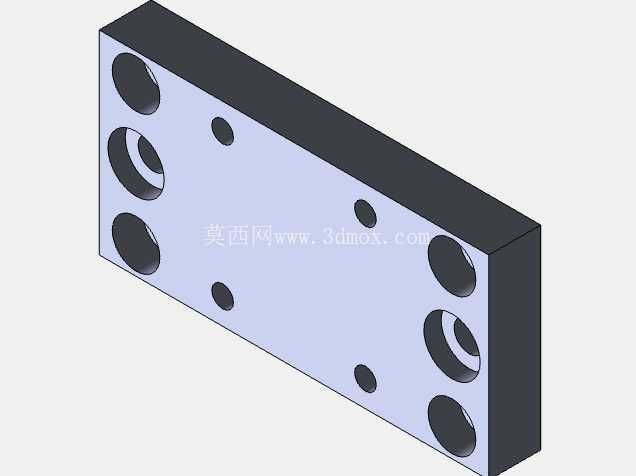

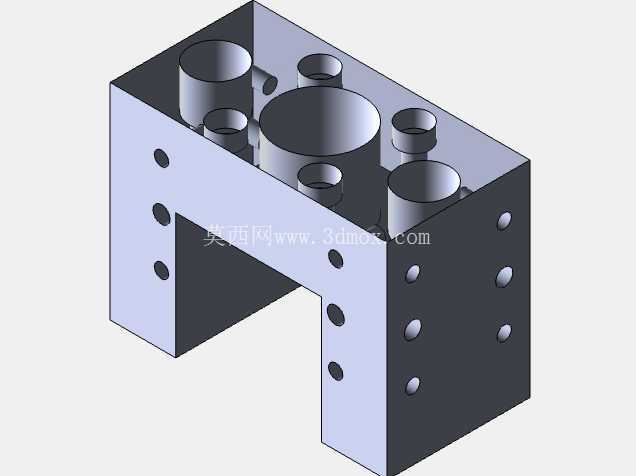

　　这套U型结构的铸造模架，主要应用在中小型压铸件的批量生产场景中，适配立式压铸机的工位安装需求，日常多用于带侧向抽芯结构的铝合金、锌合金压铸件成型工序，常见于汽配小结构件、液压阀块毛坯的铸造生产环节。从结构功能来看，模架整体采用凹型开口设计，开口区域预留了抽芯滑块的往复运动空间，避免合模、开模过程中滑块与模架本体发生运动干涉，同时开口的两个竖直立面作为侧抽芯机构的安装基准面，能够保证抽芯方向与开模方向的垂直度公差控制在0.02mm以内，减少抽芯过程中出现的拉伤、卡滞问题。

　　模架顶面分布的不同直径圆孔，分别对应主流道套安装位、分流锥定位孔、顶杆复位杆过孔以及冷却水路的接入孔，其中中心位置的大直径孔为主流道安装位，直接对接压铸机的射料嘴，周围分布的小孔按照铸件的进料位置做偏心排布，能够让金属液在型腔内的填充流程更顺畅，减少卷气、冷隔等铸造缺陷的产生。设计过程中，模架的两个竖直侧壁上的沉头安装孔采用等距阵列排布，孔位公差严格按照H7级精度加工，既可以用来固定凹模镶块，也能根据不同铸件的模腔大小调整镶块的安装位置，提升模架的通用适配性，不需要针对每款铸件重新加工模架基体，只需要更换对应镶块就能完成不同产品的生产切换，大幅降低工装制造成本。

　　模架外侧壁的通孔为冷却水回路的连接孔，孔道在模架内部采用直通式排布，距离模腔内壁的距离保持在15-20mm之间，既保证冷却效率，又避免距离过近导致模腔局部温度过低产生冷隔缺陷，同时水路接口采用标准管螺纹设计，能够快速对接车间的冷却循环水系统，不需要额外加工转换接头。从安装边界来看，模架的底面为整体平面，平面度公差控制在0.01mm以内，直接与压铸机的动模板贴合安装，底面预留的四个螺纹孔对应压铸机的T型槽安装位置，安装时不需要额外加装垫板，就能保证模架与设备模板的贴合度，减少生产过程中模架的晃动偏移。

　　模架的整体高度适配常用200吨级立式压铸机的开模行程，开口深度预留了足够的顶出空间，保证铸件成型后顶杆能够将铸件完全顶出模腔，不会出现铸件挂在模腔内的情况。在结构强度设计上，模架的转角位置采用R角过渡，避免应力集中导致长期受压铸压力后出现开裂问题，模架的壁厚按照压铸时的最大锁模力做冗余设计，正常生产工况下不会出现模架变形的问题，能够保证长期批量生产的尺寸稳定性。另外，模架上的顶杆过孔与顶杆之间采用间隙配合，间隙控制在0.03-0.05mm之间，既保证顶杆能够顺畅往复运动，又不会让金属液钻入间隙产生飞边，减少后续去飞边的工序工作量。这套模架的结构设计充分考虑了压铸生产中的实际操作需求，比如在模架的侧面预留了行程开关的安装位，能够直接对接设备的安全联锁系统，当抽芯滑块没有到位时设备无法完成合模动作，避免生产安全事故。同时模架的吊装孔设置在顶面的对角位置，方便车间天车吊装转运，吊装时能够保证模架整体平衡，不会出现倾斜滑落的风险。
