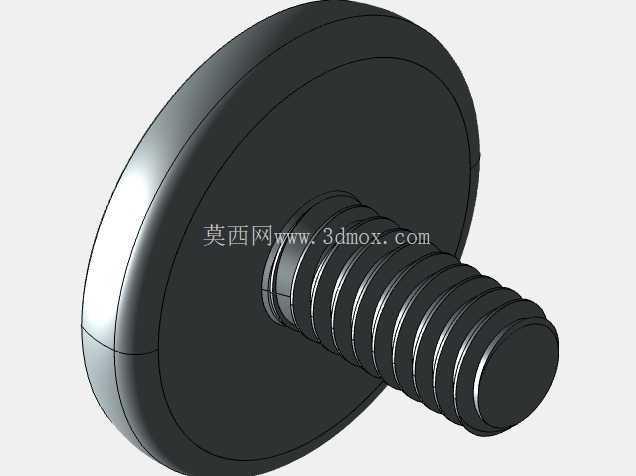

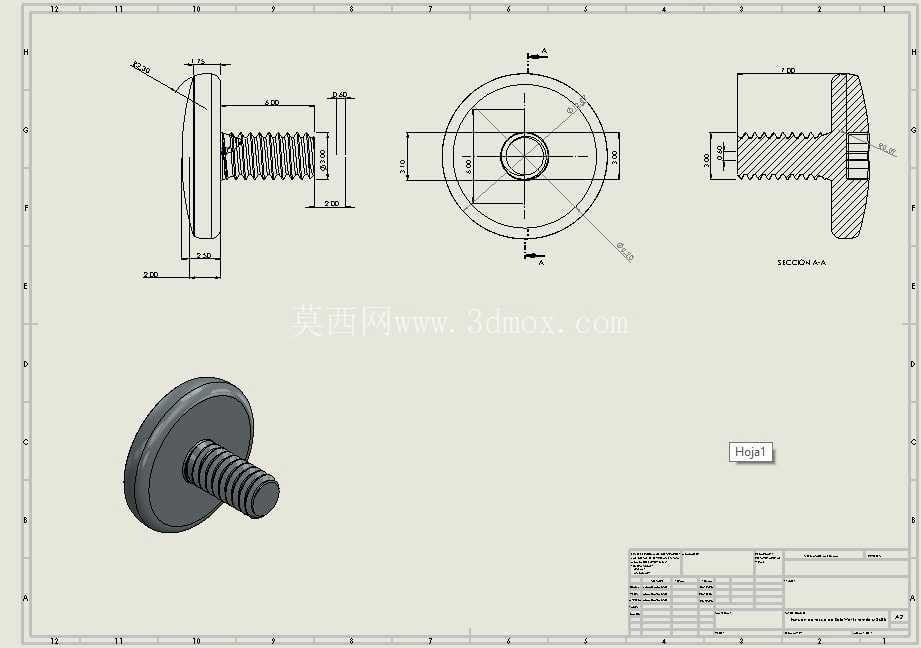

M3x0.5盘头手拧紧固螺丝三维结构

　　从结构设计逻辑来看，这款螺丝的螺纹段采用标准公制粗牙M3螺纹参数，牙型角60度，螺纹大径控制在2.98-3.0mm公差范围内，中径公差遵循6g级通用外螺纹标准，可直接与预制的M3螺纹孔、配套M3螺母实现顺畅啮合，不会出现卡滞、滑牙的问题，螺纹收尾处做了45度导向倒角，装配时可以快速对准螺纹孔，避免首牙错扣损伤内螺纹。头部采用大直径薄盘头设计，头部直径达到8mm，厚度仅1.6mm，相比同规格的圆柱头内六角螺丝，盘头与被连接件的接触面积更大，拧紧时对被压件的压强更小，不会在亚克力、PCB板、3D打印PLA材质这类偏软的被连接件表面压出凹痕，同时较薄的头部厚度可以降低装配后整体的突出高度，适配对安装后外露尺寸有严格限制的紧凑结构。这款M3规格、螺距0.5mm的盘头手拧螺丝，在小型消费电子组装、精密仪器内部构件连接、3D打印自制治具固定、航模结构拼接场景中应用十分广泛，区别于需要配套螺丝刀操作的标准机牙螺丝，加大的盘头头部侧面做了细密的滚花处理，无需额外工具即可徒手完成拧紧与松脱操作，在需要频繁拆装调整、操作空间狭窄无法容纳工具的装配场景下，能大幅提升装调效率，减少配套工具的携带需求。

　　头部与螺杆衔接的位置做了R0.5的圆角过渡，避免直角衔接处的应力集中问题，即使在频繁拆装、承受一定侧向载荷的使用场景下，也不会出现头部与螺杆连接处断裂的失效问题。从安装边界尺寸来看，这款螺丝总长度为6mm，其中螺纹有效啮合长度为4.4mm，头部下方到螺纹收尾的光杆段长度控制在0.2mm以内，装配时可以保证螺纹完全啮合后，头部底面能紧密贴合被连接件表面，不会出现因为光杆段过长导致螺纹无法拧紧、连接松动的问题。设计过程中特意将头部滚花的纹理深度控制在0.15mm，既保证徒手拧动时足够的摩擦力，不会出现手打滑的情况，又不会因为滚花过深导致边缘锋利，操作时划伤操作人员手指。

　　在实际选型应用时，这款螺丝适合连接总厚度在2-4mm之间的叠层构件，如果被连接件总厚度超过4mm，需要提前核算螺纹啮合长度，保证至少有3圈以上的螺纹完全啮合，才能达到足够的连接强度，避免螺纹受力过大滑牙。由于采用盘头大接触面设计，这款螺丝不需要额外加装平垫圈即可分散压紧力，在PCB板固定场景下，可以直接穿过板上3.2mm的安装孔与下方的螺纹座锁紧，不会压伤PCB表面的覆铜线路。在治具制作场景中，这类手拧螺丝常用来固定可更换的定位块、调整挡板位置，不需要借助螺丝刀就可以快速松开调整位置，调整到位后直接徒手拧紧即可固定，非常适合实验室小批量试制、产品研发阶段的频繁改装配调环节。

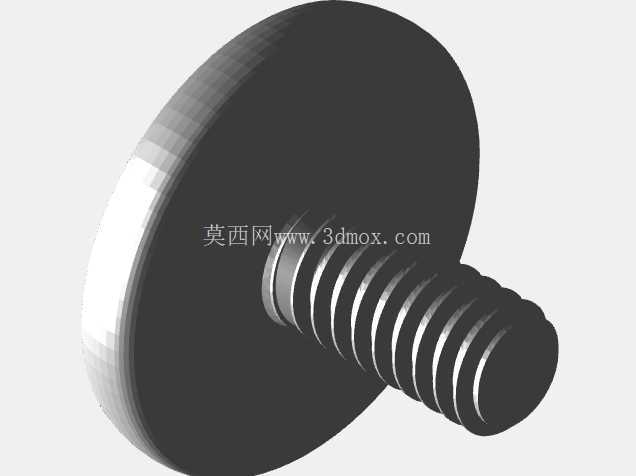

　　建模过程中，螺纹段采用真实螺旋扫描生成实体牙型，而非简化的贴图示意，导出的STEP格式文件可以直接导入各类有限元分析软件，开展螺纹连接强度的仿真计算，也可以直接导入CAM编程软件生成机加工代码，用于小批量非标零件的定制加工。头部的滚花特征采用圆周阵列的直纹结构，还原真实机加工的滚花纹理，在做产品装配动画、爆炸视图演示时，可以清晰展示零件的细节特征，不会因为特征简化导致展示效果失真。
