挤出机用单头输送螺杆结构设计

　　在塑料改性、食品膨化、3D打印耗材生产这类连续化挤出作业场景里，螺杆是整台设备的核心做功部件，其结构参数直接决定物料的输送效率、熔融均匀度与最终挤出成型的稳定性。本次设计的单头输送螺杆，主要适配桌面级原型挤出设备以及小型3D打印耗材生产线的喂料输送段，区别于大长径比的塑化专用螺杆，该结构更侧重物料的稳定推送，减少进料架桥风险。从功能特性来看，这款螺杆采用等距等深的单螺旋槽设计，螺旋升角取常规输送工况下的17度左右，这个角度下颗粒状物料在槽内的轴向推送力与周向剪切力能达到较好平衡，既不会因为升角过大导致物料随螺杆空转打滑，也不会因为升角过小降低输送效率，针对ABS、PLA这类常见的热塑性颗粒料，进料段的输送稳定性表现优异。

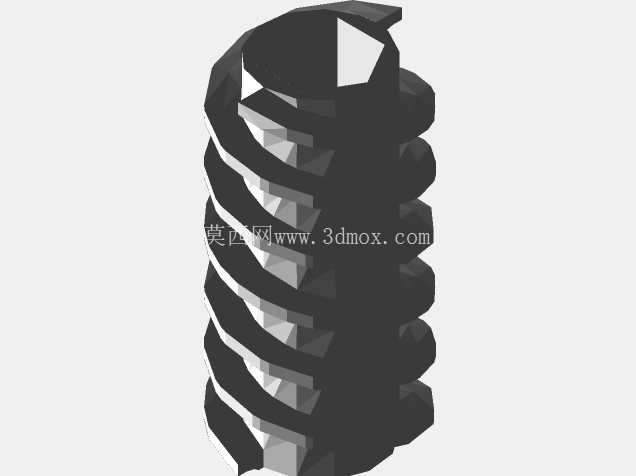

　　设计过程中首先明确了安装边界：螺杆整体为同轴回转体结构，顶端设置的扁方结构是与驱动轴连接的传动位，采用扁方传动而非键连接，主要是考虑到小型设备的扭矩传递需求不大，扁方结构加工更简单，装配时直接插入驱动端的对应槽位即可，对同轴度的容忍度更高，适合小型设备的快装需求；螺杆的芯轴直径与螺旋外径的比值取0.55，这个比例下螺旋槽的容积足够容纳进料段的松散颗粒，同时芯轴的刚性能够满足100rpm以内转速下的扭矩传递要求，不会出现运转时的挠曲变形，避免螺旋外缘与机筒内壁刮擦。

　　螺杆的末端为平直圆柱面，与机筒内壁的配合间隙控制在0.1-0.2mm之间，间隙过大会导致物料回流降低输送效率，间隙过小则会提高加工与装配的精度要求，小型设备运行时的热胀冷缩也容易导致卡滞。从实际应用角度，这款螺杆不承担主要的塑化剪切功能，主要作用是将料斗内落下的颗粒物料稳定向前推送至下游的压缩塑化段，因此螺旋槽的表面粗糙度要求控制在Ra1.6以内，减少物料挂壁残留，换料清理时也更方便。设计时特意将螺旋的起始端做了圆弧过渡处理，避免尖锐棱边切割物料产生过多碎屑，同时也减少进料口处的物料卡滞概率，当料斗内颗粒大小不均时，圆弧过渡的螺棱能更顺畅地将颗粒卷入槽内向前输送。在安装尺寸匹配上，螺杆的总长度适配对应规格的机筒进料段长度，顶端扁方的尺寸与常用的42系列步进电机输出轴接口匹配，不需要额外加工转接件，设备组装时可以直接替换同规格的常规输送螺杆。不同于双螺杆结构的自清洁特性，这款单螺杆结构的加工难度更低，普通三轴数控设备即可完成加工，后期维护成本也更低，针对小批量生产的实验型挤出设备、桌面级3D打印耗材挤出机，这类结构的螺杆适用性更广，不需要复杂的装配调试，安装后只要保证同轴度在允许范围内即可稳定运行。

　　实际工况下，螺杆运转时螺棱的推力面会持续承受物料的反作用力，因此设计时螺棱的厚度取外径的十分之一，保证螺棱有足够的强度承受推送物料时的载荷，不会因为长期受载出现螺棱变形、磨损过快的问题；螺棱与芯轴的连接处做了R0.5的圆角过渡，避免应力集中，长期交变载荷下也不会出现根部断裂的问题。针对3D打印原型机的使用场景，这款螺杆的尺寸做了小型化优化，整体外径适配20mm直径的机筒，适合小流量的精密挤出作业，输送过程中物料的脉动更小，挤出的耗材线径稳定性更好。
