航空用轻量化Alco轴承支撑结构

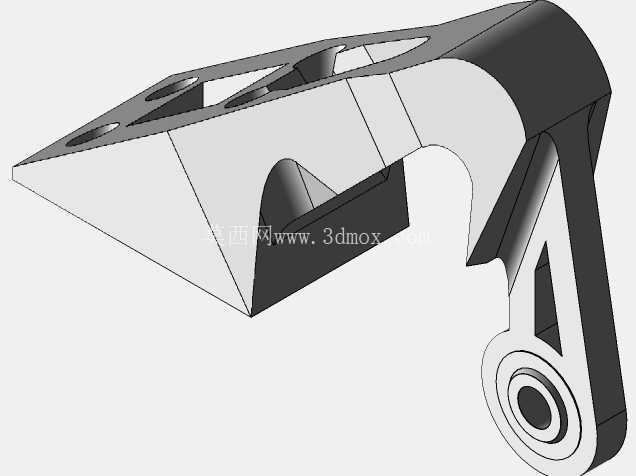

　　在航空机载设备与小型通航飞机的传动系统布局中，这类轴承支撑结构往往承担着衔接旋转轴系与机身安装基准的核心作用，不同于地面工业设备的厚重支撑件，航空场景下的支撑构件需要在满足额定动载荷、静载荷强度要求的前提下，尽可能压缩结构自重，避免给整机带来不必要的重量负担，同时还要兼顾安装维护的便捷性，适配机身内部狭窄的装配空间。从结构设计逻辑来看，该构件采用了一体化的斜向支撑布局，主体承载面做了大尺寸的三角形镂空挖槽，这种设计并非单纯为了减重，而是通过有限元拓扑优化后，将材料集中分布在载荷传递的主路径上——轴承安装位的环形凸台作为载荷输入端，通过两条斜向的加强筋将径向载荷与轴向载荷传递到另一侧的安装法兰面，镂空区域恰好对应应力水平极低的非承载区，在去除冗余材料的同时不会削弱整体结构的刚度，甚至能通过筋条的合理布局降低应力集中系数，避免交变载荷下的疲劳失效。

　　安装边界方面，构件一侧的法兰面设置了三个沉头安装孔，孔位分布采用非对称的三角形布局，能够在安装时自动适配定位基准，防止装配过程中出现装反的问题，沉头孔的深度设计刚好匹配标准航空螺栓的头部高度，安装后螺栓头部不会突出法兰平面，避免与周边相邻构件产生运动干涉；另一侧的轴承安装位采用了阶梯孔结构，内孔的公差带按照过渡配合设计，能够适配标准深沟球轴承的外圈安装，孔端预留了挡圈槽位，安装轴承后可以通过孔用弹性挡圈实现轴向定位，不需要额外设计压盖结构，进一步压缩了轴向的安装尺寸。

　　实际应用场景中，这类支撑件多用于小型通航飞机的操纵系统传动链路、航空附属设备的旋转轴支撑部位，工作过程中需要承受轴系转动带来的径向跳动载荷，以及飞行过程中机身姿态变化带来的交变冲击载荷，因此在结构的转角位置全部做了圆弧过渡处理，避免直角位置的应力集中，筋条与主体连接的位置也做了变厚度的渐变处理，从承载区的厚壁逐步过渡到非承载区的薄壁，减少铸造过程中出现的缩孔、缩松缺陷，同时提升构件的抗疲劳性能。从外形轮廓来看，整个构件没有突出的尖锐棱角，所有外露边缘都做了倒钝处理，一方面是避免装配过程中划伤操作人员，另一方面也能减少飞行过程中的气动阻力，如果是安装在机身外部的辅助设备支撑位，这种流线型的轮廓还能降低紊流产生的概率。

　　设计过程中需要重点考量的是安装面的平面度要求，法兰安装面的平面度公差需要控制在0.05mm以内，保证安装后与机身基准面完全贴合，避免出现安装间隙导致的支撑刚度不足，轴承安装孔的轴线与法兰安装面的垂直度公差也需要严格控制，否则会导致轴承安装后出现偏载，大幅缩短轴承的使用寿命，甚至出现轴系卡滞的问题。不同于普通工业用轴承支架，航空场景下的这类构件对重量的控制精确到克级，每一处材料的去除都需要经过强度校核，确保在极限载荷工况下的变形量在允许范围内，不会因为结构变形导致轴系的同轴度超差，同时还要考虑铸造工艺的可行性，所有的镂空结构都设置了合理的拔模斜度，筋条的厚度也保持均匀，避免铸造过程中出现冷隔、浇不足的缺陷，后续的机加工工序只需要针对安装孔和安装面进行精加工，其余非配合面直接保留铸造表面即可，在控制加工成本的同时也能满足使用要求。在实际选型替换过程中，需要重点核对安装孔的孔位间距、轴承安装孔的内径尺寸，以及两个安装面之间的中心距参数，确保替换后轴系的位置精度符合设计要求，同时还要确认构件的材质热处理状态，保证其强度和韧性匹配实际工作载荷的需求，避免在长期交变载荷下出现裂纹或者断裂的问题。
