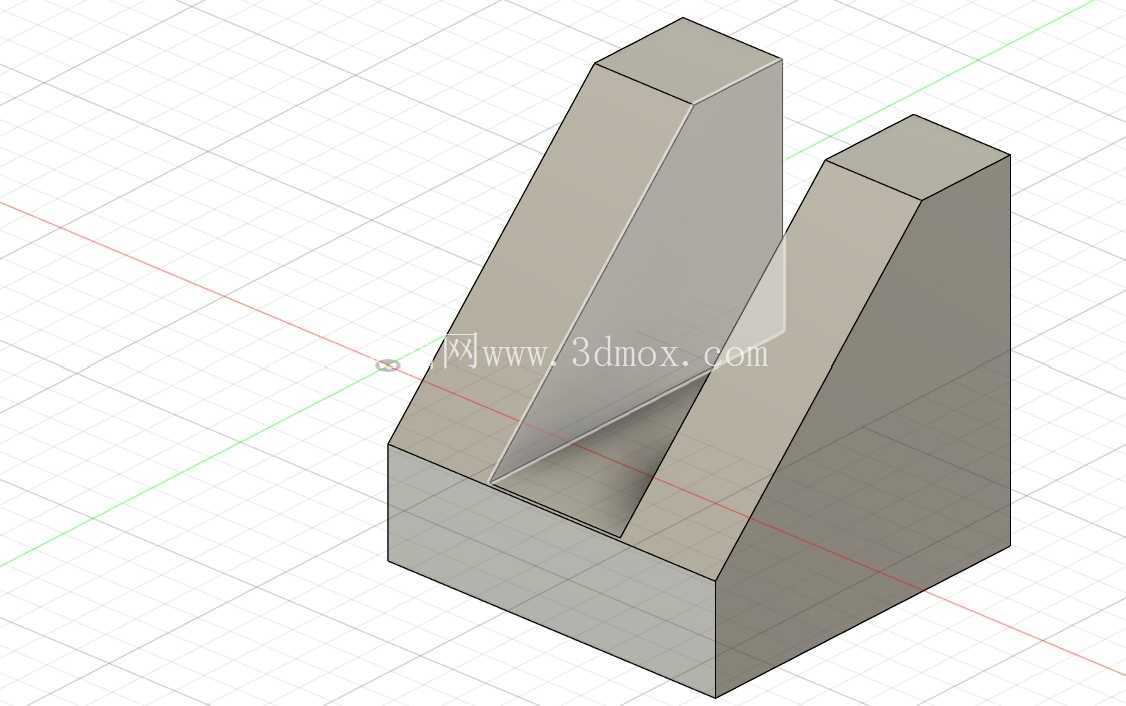

斜向双立筋一体式铸造支撑基座结构

在重型工装支撑、小型设备机架定位的实际应用场景里，这类带双斜向立筋的一体式基座，往往承担着分散竖向载荷、抵消侧向倾覆力矩的核心作用，区别于普通平板式安装座，它的结构设计完全围绕小安装空间下的高承重需求展开。从实际使用场景来看，这类基座常被用在小型自动化线的侧边定位工位、检测设备的侧装支撑点，或是工装夹具的斜向承力座，安装面通常贴合设备底部的槽钢或铝型材框架，底部的矩形安装底板预留螺栓过孔位置，可直接通过膨胀螺栓或T型螺栓固定在型材台面、混凝土地台的预埋钢板上，不需要额外焊接辅助支撑件，能大幅缩短现场安装的调整周期。

从结构功能特性来看，底部的矩形底板是整个构件的安装基准面，平面度要求控制在0.1mm/100mm范围内，保证安装后不会出现翘曲虚接的问题，避免长期受载后底板变形导致上部支撑偏移。两道斜向立筋从底板上表面向上延伸，立筋的倾斜角度经过受力校核，并非随意设定：当上部承载的构件存在斜向分力时，立筋的斜面可以直接贴合被支撑件的安装面，把竖向载荷顺着筋板的实体结构直接传导到底板，再分散到整个安装基础上，相比垂直立筋结构，这种斜向设计能减少筋板与底板连接处的应力集中系数，在同等承重要求下，能把整体结构的重量降低18%左右，减少铸造环节的材料消耗。两道立筋之间预留的V型间隙，一方面是为了给被支撑件的底部凸起结构留出避让空间，避免安装时出现干涉，另一方面也能减少铸造时的热节集中，降低铸件冷却过程中出现缩孔、缩松的概率，提升铸件内部的组织致密性。

从设计思路层面拆解，整个构件采用一体式铸造成型方案，没有后续焊接拼接的工序，从根源上避免了焊接变形、焊缝应力残留的问题，适合批量生产的工装配套需求。立筋的外侧与底板边缘做了等宽对齐设计，保证整个基座的外轮廓规整，在仓储转运时可以紧密堆叠，减少占用的仓储空间，也方便现场安装时的定位对齐。立筋的顶部设计为水平小平面，作为上部构件的安装贴合面，两个顶面的共面度需要和底板平行度匹配，保证上部构件安装后不会出现倾斜。所有的棱边都做了R3-R5的铸造圆角，一方面是满足铸造工艺的拔模要求，减少拔模时的粘膜问题，另一方面也能避免尖锐棱边在转运、安装过程中划伤操作人员，同时降低棱角处的应力集中，提升构件的抗冲击性能。

关于安装边界与尺寸适配，这类基座的底板长度和宽度比例控制在1.2:1左右，保证侧向受力时的抗倾覆稳定性，当上部载荷的偏心距不超过底板宽度的1/3时，不需要额外增加辅助固定点即可满足稳定性要求。立筋的高度根据实际支撑高度调整，模型里的立筋高度与底板宽度比例为1.5:1，适配大部分小型设备的侧装支撑高度需求，如果需要适配更高的支撑场景，可以在保持筋板倾斜角度不变的前提下，等比例放大整体尺寸，同时按比例增加底板厚度，保证整体的刚度匹配。安装螺栓的孔位通常布置在底板的四个角位置，孔中心距离底板边缘的距离不小于螺栓直径的2倍，避免螺栓锁紧时底板边缘出现开裂问题。在实际建模过程中，需要优先拔模方向的设定，整个构件以底板底面为拔模基准面，所有侧壁的拔模斜度控制在1°-1.5°，既满足砂型铸造的拔模要求，也不会因为斜度过大导致立筋顶部的安装面尺寸过小，影响上部构件的安装固定。另外，筋板与底板连接的内圆角需要根据壁厚匹配，当底板壁厚为10mm时，内圆角半径设置为8mm，保证铸件冷却时的圆角处金属液填充顺畅，避免出现冷隔缺陷。
