L型带双铰接耳轴承支撑固定座结构

项目分类:轴承座 发布时间:2026-06-01 ID:1172923
  • L型带双铰接耳轴承支撑固定座结构
  • L型带双铰接耳轴承支撑固定座结构
  • L型带双铰接耳轴承支撑固定座结构

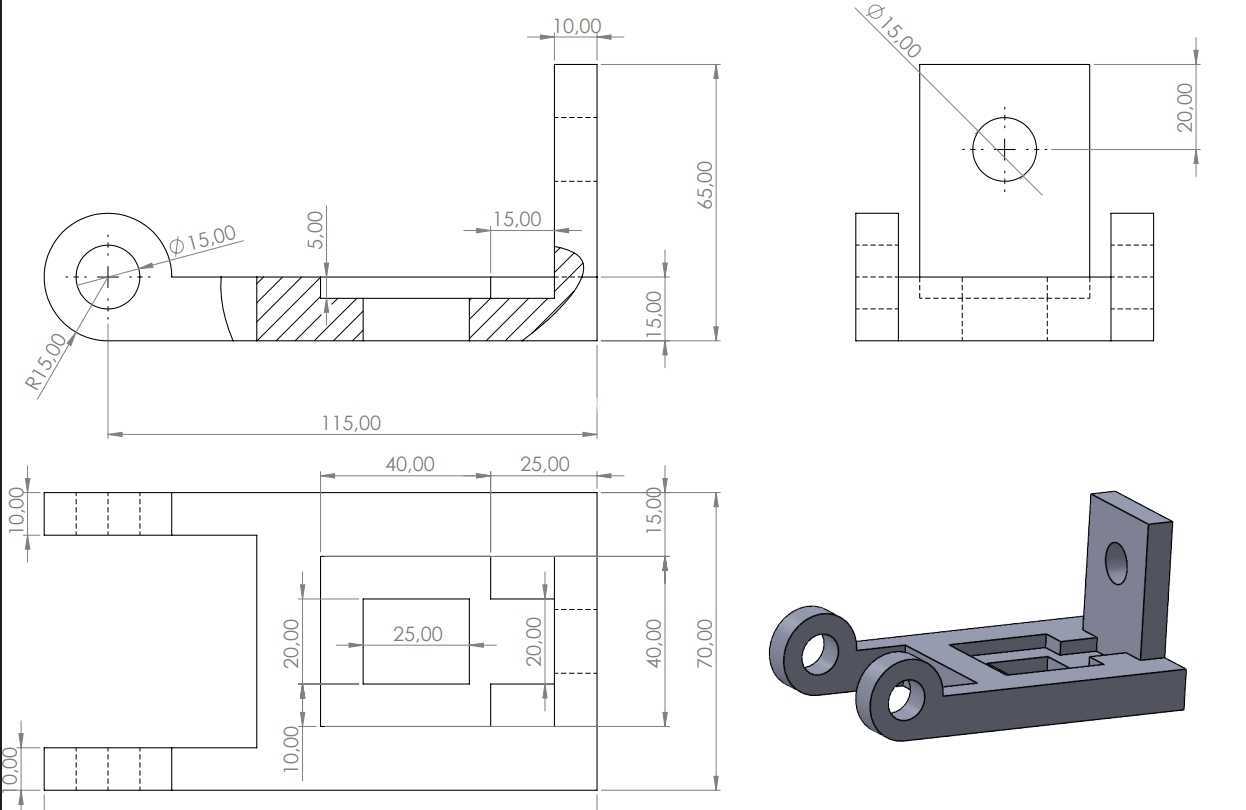

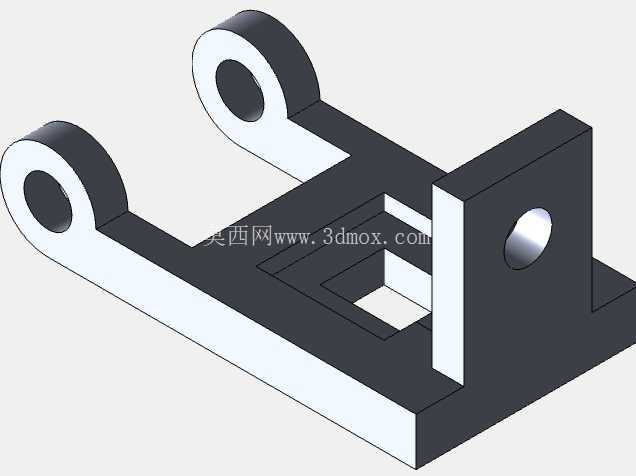

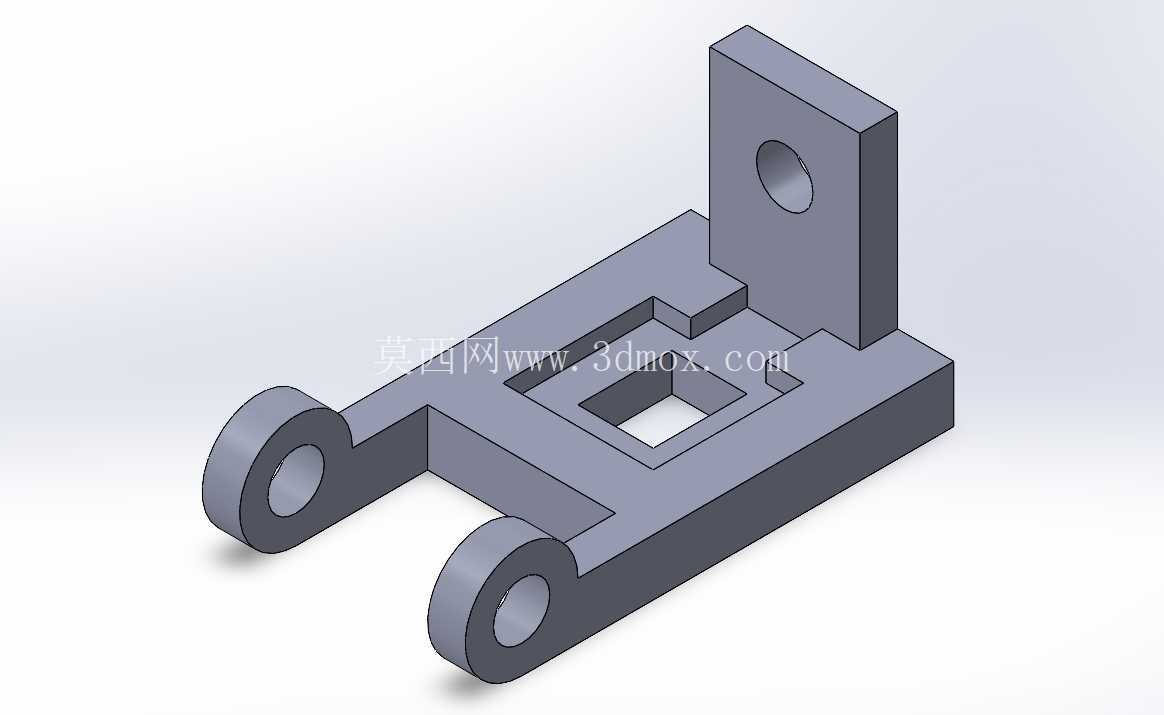

  该支撑构件属于传动系统辅助定位类零件,主要应用在中小载荷的铰接传动场景中,常见于轻工自动化输送线的摆臂铰接位、小型工装夹具的翻转支撑点、教学实验台的转轴固定端,用来为转动轴提供径向支撑,同时通过本体的L型弯折结构实现支撑面与安装基面的垂直布局,减少额外的转接垫块使用,压缩装配空间。从结构功能来看,零件底部的水平段为安装基面,上面开设的两处沉槽用于嵌入安装螺栓,沉槽深度5mm,可将M6规格内六角螺栓的头部完全埋入基面以下,避免螺栓头突出影响其他部件的滑移运动,水平段总长度115mm,前端延伸出的双铰接耳同轴度要求控制在0.02mm以内,铰接耳内孔直径15mm,用来穿装铰接销轴,实现与摆臂、连杆类活动部件的转动连接,铰接耳的厚度为10mm,可承受单耳最大1200N的径向剪切载荷,满足低速轻载传动场景的强度需求。

  垂直立板位于水平段后侧,立板总高度65mm,板厚10mm,立板中心开设直径15mm的轴承安装孔,孔位中心距离水平段安装基面的高度为45mm,该孔用于镶嵌带座外球面轴承或者无油衬套,为平行于铰接轴方向的传动轴提供旋转支撑,立板两侧的加强凸台厚度15mm,从水平段基面一直延伸到立板中部,用来抵消立板受径向载荷时产生的弯曲应力,避免立板与水平段衔接处出现应力断裂。设计过程中优先考虑了装配的工艺性,水平安装面与垂直安装面的平面度要求控制在0.03mm以内,两个铰接耳孔与立板轴承孔的平行度公差设置为0.04mm,避免装配后出现转轴卡滞、铰接转动不畅的问题;所有棱边均做了C0.5的倒角处理,去除机加工产生的毛刺,同时避免装配时划伤操作人员。

  安装边界方面,零件整体占用的平面安装尺寸为115mm×40mm,垂直方向最高突出安装基面70mm,安装时需要在基面预留25mm×20mm的螺栓操作空间,方便使用内六角扳手拧紧固定螺栓;铰接耳处的销轴安装需要预留至少10mm的轴向操作空间,方便装入轴用挡圈完成销轴轴向定位。从实际使用场景出发,该结构的载荷传递路径清晰,铰接耳承受的摆动力通过水平段的安装螺栓直接传递到设备基面,立板承受的轴承径向载荷通过两侧加强筋分散到整个水平安装面,不会出现局部应力集中的问题,适合用在转速不超过300r/min、径向载荷不超过800N的传动部位,相比一体式铸造成型的轴承支座,该结构的加工余量更小,普通立式铣床即可完成全部机加工工序,小批量制作时成本更低,同时双铰接耳的集成设计减少了单独安装铰接座的装配工序,有效提升装配效率。

  结构细节上,水平段上的两处安装沉槽中心距为40mm,适配常见的40系列铝型材安装孔位,可以直接固定在铝型材搭建的设备机架上,不需要额外加工转接板;立板上的轴承安装孔两端做了1mm的倒角,方便压入轴承或者衬套时的导向,避免压装过程中刮伤零件孔壁或者轴承外圈。
