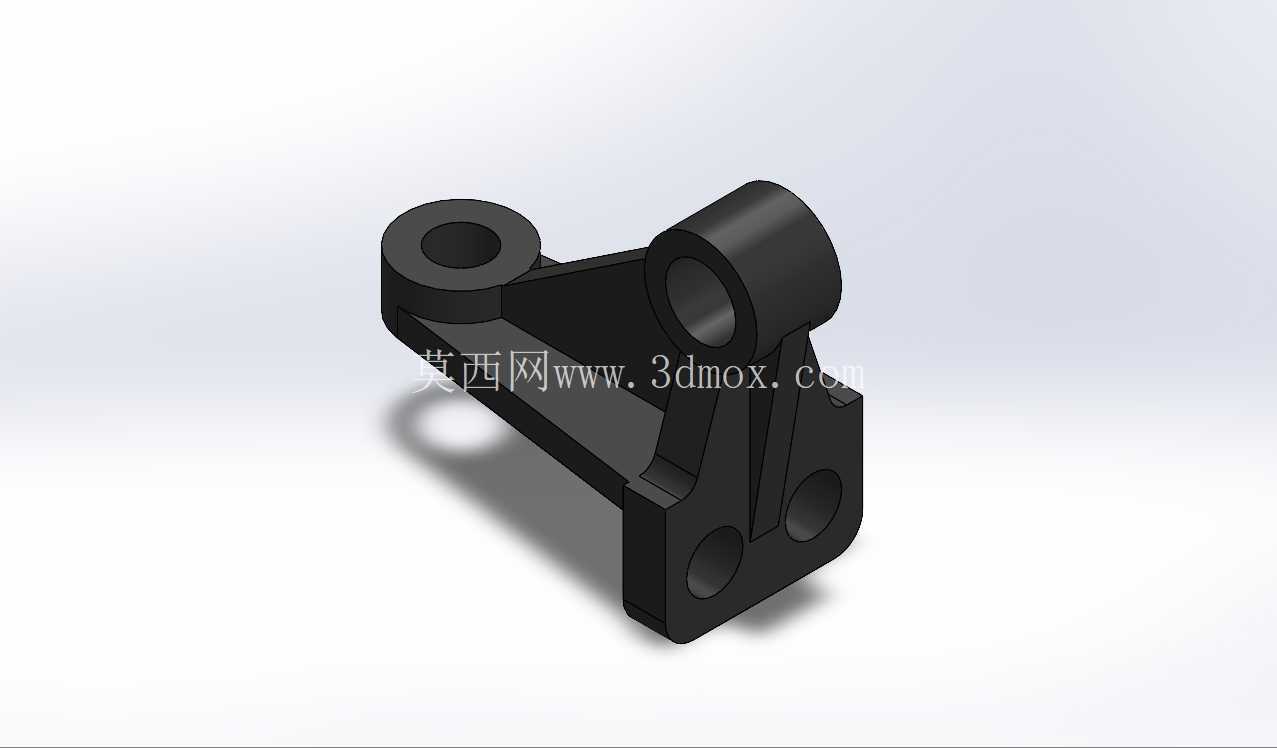

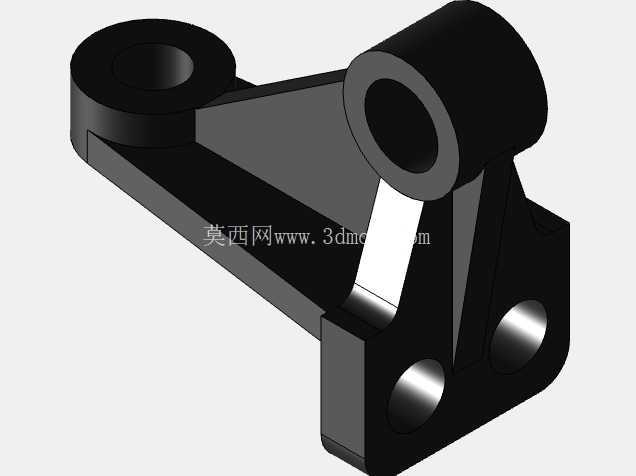

DDL-15材质轴承支撑连接结构件

该结构件属于轴承配套的连接支撑类零件，在各类需要铰接传动、轴系定位的工业设备中应用广泛，常见于轻工机械、输送设备、小型工装的动力传递链路中，主要承担轴端支撑、多部件连接定位、载荷传递的作用，能够将旋转轴的径向、轴向载荷平稳传导至设备主框架，同时为相邻连杆类构件提供可靠的铰接安装位，避免轴系运行过程中出现偏摆、窜动问题。

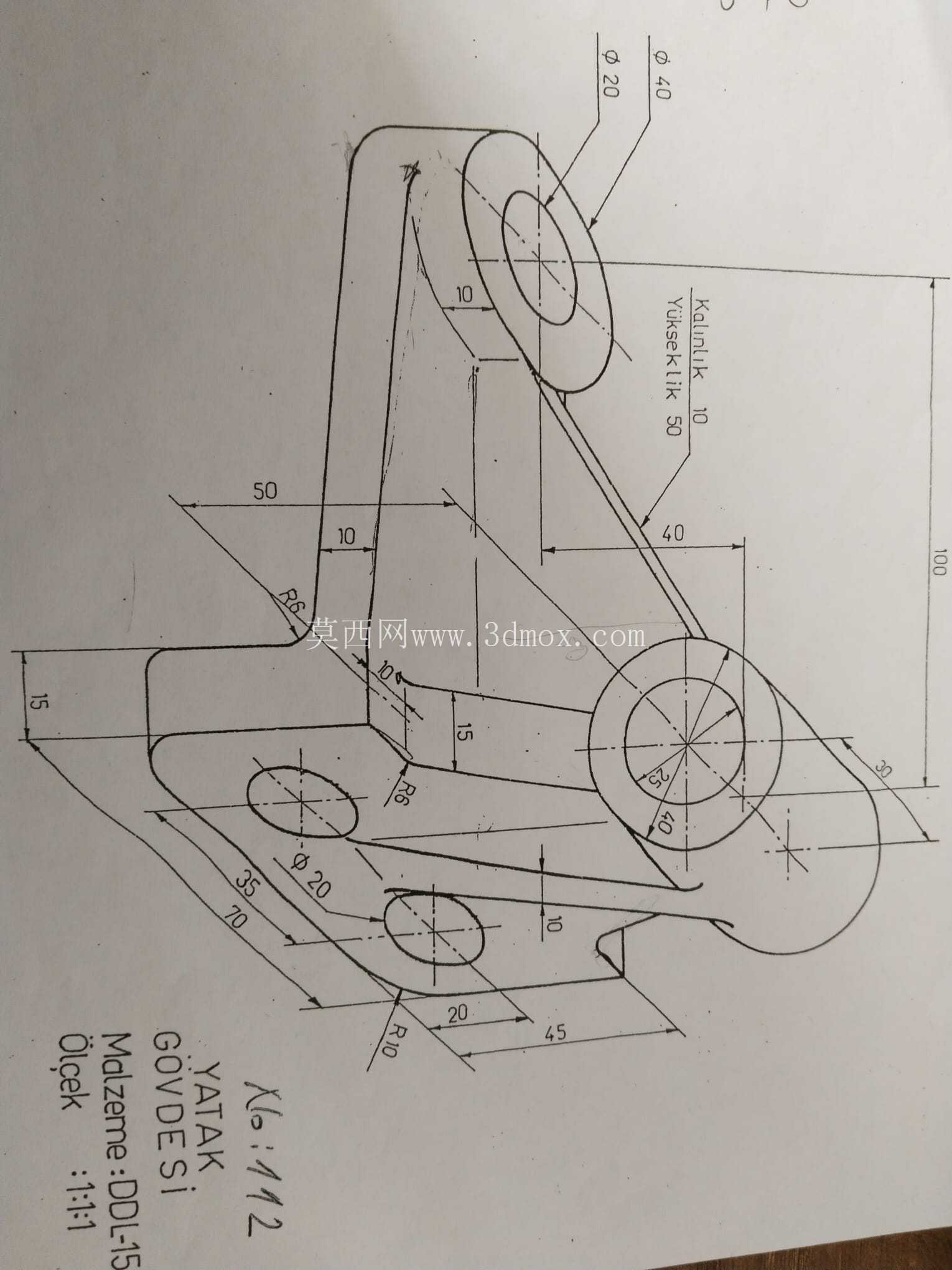

从功能特性来看，该零件集成了三类安装接口：左侧的单耳通孔结构用于穿装铰接销轴，可与平面连杆类构件形成转动副，适配摆角范围在0-45度的往复摆动工况；上部的凸台通孔为轴承安装位，可压装对应规格的DDL-15材质轴套或滚动轴承，为旋转轴提供精准的定位基准，孔位的同轴度公差控制在0.02mm以内，保证轴系转动时的平顺性，减少运行噪音与磨损；下部的双耳式安装面设置两个同轴定位孔，用于将整个构件固定在设备基座上，安装面的平面度公差不超过0.03mm，确保装配后不会出现附加安装应力，避免长期受载后出现结构变形。

设计过程中优先考虑了铸造成型的工艺可行性，所有转角位置均设置了R2-R5的铸造圆角，避免铸件出现应力集中、冷隔缺陷；主体承力部位采用变截面筋板结构，在左侧铰接位与上部轴承位、下部安装位之间设置了斜向加强筋，筋板厚度从根部的8mm逐步过渡到端部的5mm，在保证整体结构刚度满足1.5倍额定载荷静强度要求的前提下，尽可能降低零件自重，减少铸造过程中的缩松风险。所有安装孔的端面均设计了凸台结构，既减少了安装面的机加工面积，降低加工成本，又能保证紧固件安装时的贴合度，避免因安装面不平整导致的锁紧失效。

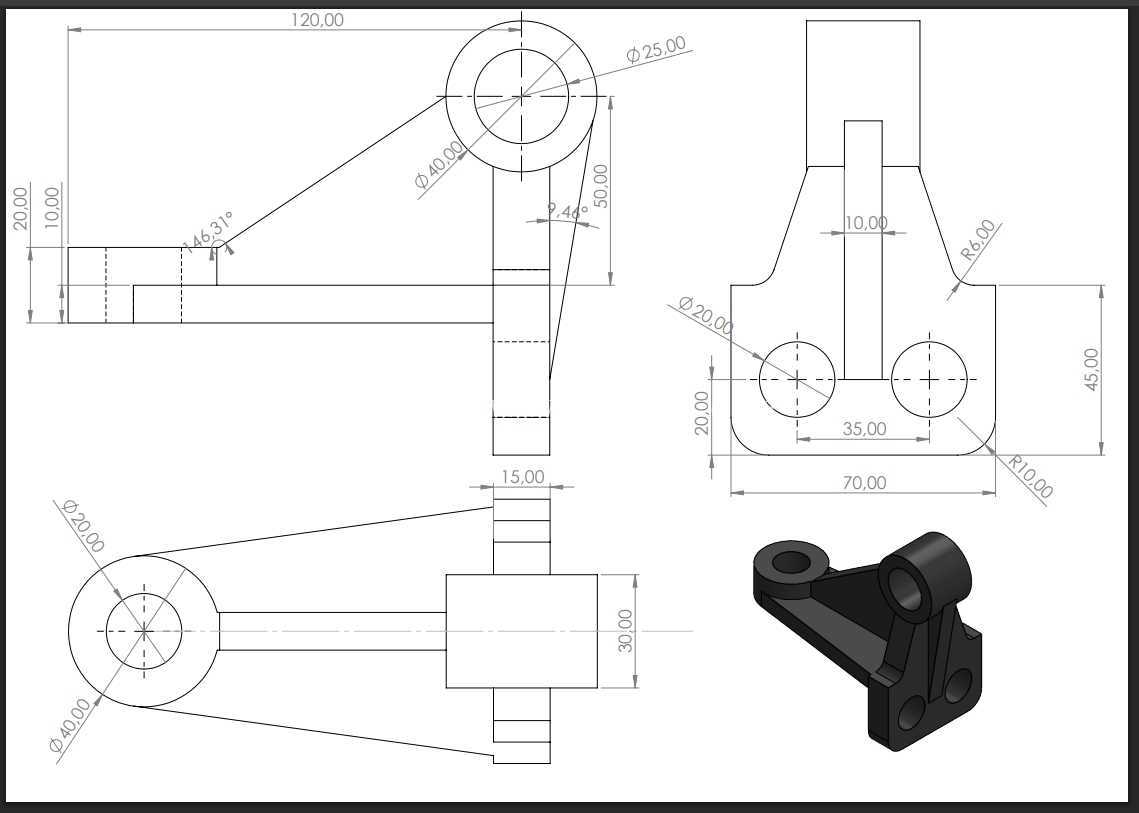

从安装边界来看，该零件的整体包络尺寸控制在120mm×80mm×60mm范围内，适配安装空间紧凑的设备布局；上部轴承孔的公称直径为15mm，与DDL-15材质的轴套过盈配合量控制在0.01-0.03mm之间，压装后无需额外定位销即可实现可靠固定；左侧铰接孔与下部安装孔的中心距公差控制在±0.05mm，能够保证连杆机构的运动精度，避免出现运动卡滞；下部两个安装孔的孔距为40mm，适配M8规格的内六角圆柱头螺钉安装，螺钉沉孔深度设计为8mm，保证螺钉锁紧后头部不高出安装面，不会与周边运动构件发生干涉。

实际应用中，该零件的受力路径清晰：上部轴承位承受的轴系径向载荷通过斜向筋板分流至下部两个安装孔，左侧铰接位承受的摆动载荷通过横向连接壁传导至主承力框架，各部位的壁厚设计均匹配对应载荷大小，不会出现局部强度冗余或薄弱区域；零件表面经过喷丸处理后，能够提升铸造表面的疲劳强度，适配长期往复摆动、交变载荷的工作场景，正常工况下使用寿命可达8000小时以上，无需频繁维护更换。建模过程中优先还原了铸造工艺的拔模斜度，所有非加工面均设置了1:50的拔模角度，适配金属模铸造的生产要求，减少后续修模工作量；机加工面的余量预留控制在1.5-2mm，既保证加工后能够完全去除铸造表层的氧化皮与缺陷，又不会造成过多的材料浪费与加工工时损耗。
