阶梯空心轴类定制工件结构设计

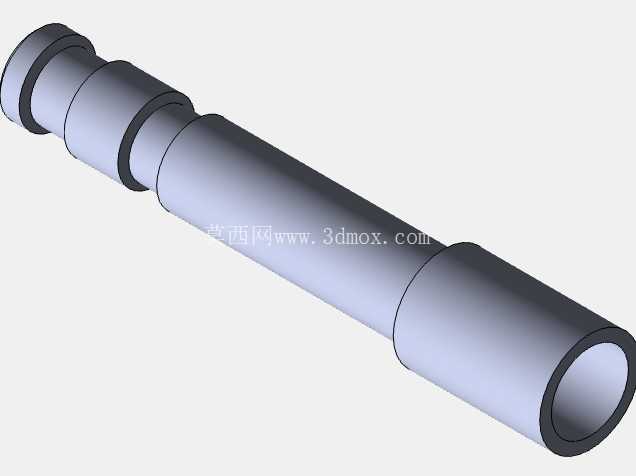

　　从结构设计的细节来看，该工件采用多段阶梯式外圆设计，每一段轴径的尺寸差都对应着不同的安装配合需求：靠近左端的多段小直径环槽结构，主要用于安装密封件、挡圈以及定位轴承，环槽的宽度与深度尺寸严格匹配标准密封件的安装尺寸公差，保证装配后密封件的压缩量处于合理区间，既避免压缩量过大导致密封件过早磨损，也防止压缩量不足出现介质泄漏。中间段的等直径轴身是主要的承载段，在装配状态下该段会穿过支撑衬套或者导向套，表面粗糙度需要满足滑动配合的要求，设计时需要控制圆柱度公差在0.02mm以内，避免轴身运动过程中出现卡滞、偏磨的问题。在液压系统、流体输送管路以及精密传动机构的设计场景中，这类阶梯空心轴工件是承担介质导通、部件定位与载荷传递的核心零件之一。不同于实心轴的设计逻辑，空心结构的采用首先是为了满足流体介质的内部通流需求，在液压阀组、油缸配套管路连接场景中，轴体内腔可直接作为压力油的输送通道，省去外接管路的排布空间，同时降低整体结构的重量，在对设备自重有严格要求的移动液压设备、航空航天配套液压机构中，这类空心轴的应用占比远高于同载荷等级的实心轴。

　　右端的大直径空心段是主要的连接端，内孔与外圆的同轴度公差是整个零件的核心精度要求，在实际加工过程中需要一次装夹完成内孔与外圆的精加工，避免二次装夹带来的同轴度误差，该端通常用于对接管路接头或者其他传动部件，端面的垂直度公差也需要严格控制，保证对接后密封面完全贴合，不会出现渗漏问题。从安装边界来看，设计时需要重点核算各段轴肩的高度，轴肩不仅要承担轴向定位的作用，还要承受部件运动过程中产生的轴向冲击力，轴肩处的过渡圆角需要匹配配合件的倒角尺寸，避免装配时出现干涉，同时圆角半径不能过小，防止应力集中导致轴肩处出现疲劳断裂。

　　在铸造工艺的适配性上，这类空心轴的毛坯采用铸造工艺成型时，需要合理设计内腔的型芯定位结构，避免铸造过程中型芯偏移导致壁厚不均，壁厚差过大会导致热处理过程中出现变形开裂，同时也会影响轴体的承压能力，在高压液压场景中使用时，壁厚不均的位置容易在压力波动时出现破损泄漏。不同于标准件轴类零件，这类定制化的阶梯空心轴需要根据具体的设备安装空间、载荷大小、通流流量要求来调整各段的尺寸比例：如果通流流量要求高，就需要在保证轴体强度的前提下适当增大内孔直径，降低介质流动的阻力；如果承受的径向载荷较大，就需要适当增加承载段的轴径，提升轴体的抗弯强度；如果安装空间受限，就需要压缩各段轴肩的宽度，在保证定位可靠性的前提下缩短轴体的总长度。

　　在三维建模过程中，需要重点还原各段轴径的过渡细节、环槽的尺寸精度以及内孔的台阶结构，不能简单将轴体做成等直径的空心管，因为每一段的尺寸变化都对应着实际的装配需求，忽略这些细节的模型在后续做装配仿真、工程图导出时都会出现错误，无法直接用于生产加工。另外，这类轴类零件在做结构校验时，需要重点核算空心轴的抗扭截面系数与抗弯截面系数，对比同外径的实心轴，空心轴的截面力学性能更优，在相同重量下能承受更大的扭矩与弯矩，这也是很多重载传动场景中选择空心轴结构的核心原因，设计时需要根据实际的载荷谱计算最小壁厚，避免材料浪费的同时保证足够的安全系数。
