工业传动用单槽V型皮带轮结构设计

在各类工业传动场景中，带传动是应用极为广泛的动力传递形式，而V型皮带轮作为带传动系统的核心配套部件，其结构合理性直接决定整套传动链路的运行稳定性与使用寿命。日常设备运维与新设备设计过程中，很多传动失效问题都源于皮带轮的结构设计缺陷，比如槽型角度偏差导致皮带打滑磨损、轮毂与轮缘连接强度不足引发高速运转下的结构变形、安装孔同轴度偏差带来的运转振动等，这些问题都需要在三维结构设计阶段就逐一规避。

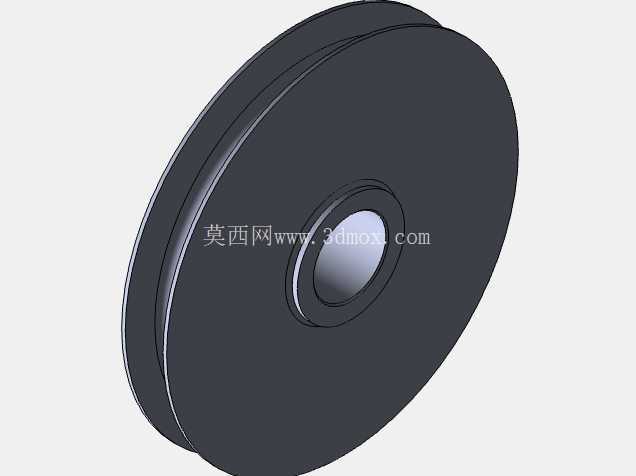

这款单槽V型皮带轮的结构设计，完全围绕中小功率传动场景的实际使用需求展开，整体采用实心轮辐式结构，没有多余的减重镂空设计，适配铸造工艺的成型要求，铸造后仅需对轮槽工作面、中心安装孔、端面定位面进行机加工即可达到使用精度，加工工序少，量产一致性容易控制。轮槽的截面角度严格匹配对应型号V带的楔角，槽面的粗糙度控制在合理区间，既可以保证皮带与轮槽的接触摩擦力足够，避免动力传递过程中出现打滑丢转的问题，也能减少不必要的摩擦损耗，延长V带的更换周期。

从安装边界来看，中心的通孔为标准轴孔设计，可与同直径的传动轴直接配合，孔壁预留了键槽安装位置，能够通过平键实现周向固定，传递额定扭矩时不会出现轴与轮的相对转动；轮体的轴向厚度经过匹配计算，安装到位后皮带的居中位置与传动链路中另一带轮的槽位完全对齐，不会出现皮带偏磨的情况。轮缘的外圆做了微小的倒角处理，避免安装过程中尖锐边缘划伤皮带表面，也能减少高速运转时的风阻与边缘应力集中。

实际应用场景中，这类单槽V型皮带轮常被用在小型机床的主轴传动、农用机械的动力输出端、小型风机与水泵的动力输入侧、轻工生产线的单工位传动单元等位置，适配中心距较大、传动比要求不极端严苛的传动链路，相比齿轮传动，它具备缓冲吸振的能力，当设备出现瞬时过载时，皮带会在轮槽内发生小幅打滑，能够避免动力端的电机或者负载端的工作部件被刚性冲击损坏。

设计过程中需要重点校核几个核心参数：首先是轮槽的基准直径，这个参数直接决定传动比的准确性，也会影响皮带的弯曲疲劳寿命，基准直径过小会让皮带反复弯折的曲率过大，大幅缩短皮带使用寿命；其次是轮毂的长度，轮毂长度需要与轴径保持合理的比例，保证轴孔与轴的接触面积足够，避免运转过程中出现轮体偏摆；另外轮槽的深度也需要严格控制，深度过浅会导致皮带嵌入不足容易脱落，深度过深则会让皮带底部与轮槽底接触，失去V带传动的楔面摩擦优势。

从结构强度角度分析，这款皮带轮的轮辐部分厚度均匀，铸造过程中不会出现壁厚差过大导致的缩孔、冷隔等缺陷，轮缘与轮毂的过渡位置采用圆角过渡，减少应力集中点，即使在频繁启停的传动工况下，也不会出现过渡位置开裂的问题。轮体的两个端面都设计了定位基准面，安装时可以通过轴肩或者轴套实现轴向定位，不需要额外加工复杂的定位结构，现场安装与后期维护更换都十分便捷。

在三维建模过程中，这类零件的建模逻辑需要优先保证工艺可行性，所有的机加工面都要预留合理的加工余量，非加工面的拔模角度符合铸造生产的要求，避免出现无法脱模的结构。同时建模时需要把轮槽的型线完全按照标准V带的截面参数绘制，保证后续装配仿真时皮带与轮槽的配合状态与实际工况一致，能够提前验证传动过程中是否存在干涉、皮带张紧量是否合理等问题，减少后续物理样机试制阶段的修改成本。

对于设备选型人员来说，选用这类皮带轮时，除了匹配槽型与基准直径，还需要确认轴孔直径、键槽尺寸与所配传动轴的参数完全一致，同时核算额定转速下的轮体线速度是否在材料允许的范围内，避免高速运转下出现轮体破裂的安全隐患。日常运维中，这类皮带轮几乎不需要额外的维护，仅需定期检查轮槽的磨损情况，当槽面出现明显的凹陷、光泽异常时及时更换，即可保证传动系统的稳定运行。
