45mm缸杆配套液压压盖与套筒组件

在液压系统的执行元件布局里，缸杆端的密封与导向支撑一直是影响油缸使用寿命、运行稳定性的核心环节，这套适配45mm缸杆的液压压盖与套筒组件，正是针对中低压工况下的油缸端盖密封需求设计的配套结构件。从实际应用场景来看，这类组件普遍用在工程机械的转向油缸、轻工设备的顶升油缸、机床工装的夹紧油缸端侧，承担着缸杆伸出缩回过程中的导向、防尘、承压密封以及轴向限位的作用，很多现场维修或者非标油缸改制的场景里，这类配套件的尺寸匹配度直接决定了油缸装配后是否会出现漏油、杆部爬行、偏磨等常见故障。

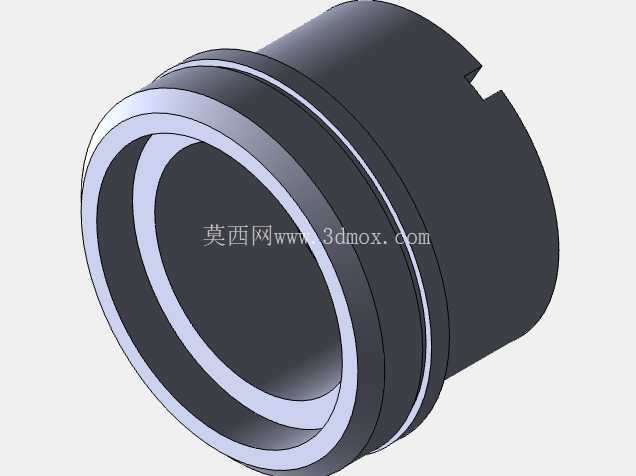

从结构设计思路来看，这套组件没有采用复杂的集成式端盖结构，而是将压盖与套筒拆分设计，压盖部分承担轴向锁紧与外部防尘的功能，套筒部分嵌入油缸缸筒端部，承担缸杆的径向导向与密封件安装载体的作用，这种拆分式设计的优势在于加工难度更低，后期维护更换密封件的时候不需要完全拆解端盖连接螺栓，只需要松开压盖的锁紧件就可以抽出套筒更换内部的密封圈、导向环，对于现场运维来说能减少不少停机时间。压盖外侧设计的缺口结构是专门适配锁紧卡簧或者端盖防转销的，避免油缸在带压运行过程中压盖受油压冲击出现转动，导致密封件切口错位引发泄漏。套筒的外圆设计了多道环形槽，一方面是用来安装O型圈实现套筒与缸筒内壁的静密封，另一方面环形槽可以储存少量液压油，在套筒压入缸筒的时候起到润滑作用，避免干压导致的密封圈切边损伤。

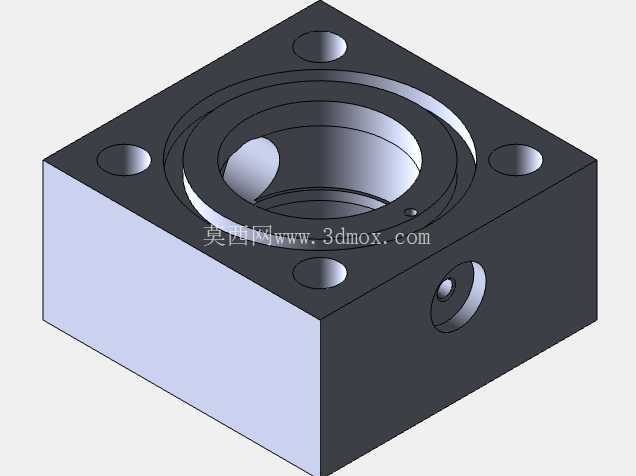

从外形尺寸与安装边界来看，这套组件的核心适配尺寸是内孔与45mm直径的缸杆配合，配合公差选用了H8/f7的间隙配合，既保证缸杆伸缩的时候不会因为间隙过大出现晃动，也不会因为间隙过小导致杆部运动阻力过大、温升过高。套筒的外圆尺寸需要与油缸缸筒的内孔做过渡配合，压入后端面与缸筒端面的齐平度误差控制在0.1mm以内，避免压盖锁紧后出现局部受力不均的情况。压盖的外圆尺寸比套筒外圆大出一个台阶，这个台阶面就是压盖的轴向定位面，装配的时候台阶面贴紧缸筒端面，通过周向布置的螺栓或者卡簧将压盖压紧，进而将套筒固定在缸筒端部，不会因为缸杆往复运动的摩擦力带动套筒出现轴向窜动。

在实际功能特性上，套筒的内孔设计了多道环槽，从靠近缸筒内部的一侧开始，依次是斯特封安装槽、导向环安装槽、防尘圈安装槽，不同的槽型尺寸对应不同的密封件规格，槽口的倒角全部做了15度的导入角，避免安装密封件的时候刮伤密封件唇边。压盖的内孔与套筒内孔保持同轴度要求，同轴度公差控制在0.02mm以内，避免压盖装配后与缸杆出现偏心，导致杆部表面被硬刮伤，破坏镀铬层引发锈蚀漏油。很多设计新手在做这类结构的时候容易忽略压盖与套筒的同轴度要求，往往只加工各自的尺寸，装配后出现偏心，短时间运行就会出现杆部漏油、密封件异常磨损的问题，这套结构在设计的时候就将两个零件的配合止口做了同基准加工的工艺考量，套筒的端部设计了定位止口与压盖的内止口配合，装配的时候自动找正同轴度，降低了装配时的找正难度。

从工况适配的角度来说，这套结构适配的工作压力范围在16MPa以内，适合常规的通用液压油缸使用，如果是更高压力的工况，只需要调整套筒的壁厚以及密封件的配置形式，不需要改动整体的安装连接尺寸，具备一定的通用性。在三维建模的过程中，所有的密封槽尺寸都按照对应的密封件标准规格建模，没有随意改动槽宽与槽深，避免后续加工出来的零件无法匹配标准密封件，减少非标定制密封件的额外成本。同时所有的锐边都做了倒钝处理，不仅是装配的时候避免划伤操作人员，也避免密封件穿过锐边的时候被割伤，这也是液压密封类零件设计里很容易被忽略的细节。很多现场出现的油缸漏油问题，追根溯源不是密封件质量不好，而是零件加工的时候锐边没有倒钝，装配的时候密封件已经被隐性切伤，带压运行一段时间后就会出现渗漏。
