液压阀组集成安装定制液压块结构

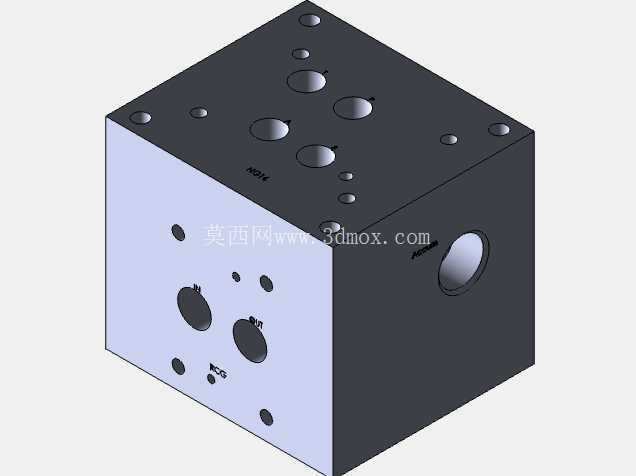

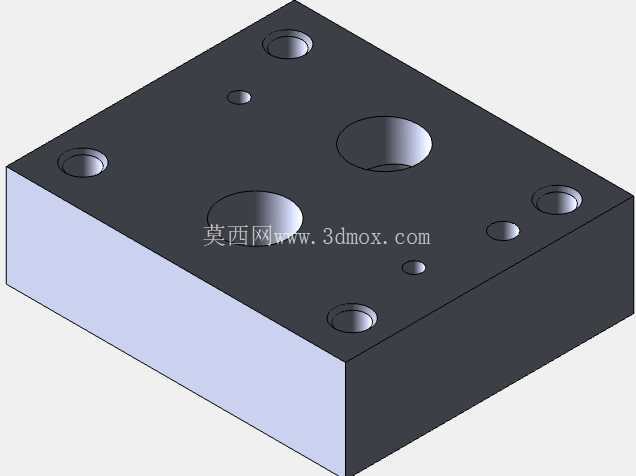

　　在液压系统的集成化设计场景中，这类定制液压块是紧凑型液压站、小型液压执行单元的核心油路载体，常应用在机床工装夹紧回路、小型自动化设备的液压驱动单元、非标液压机具的动力分配模块中，替代传统的管路连接方案，大幅减少管路接头带来的泄漏风险，同时压缩整个液压单元的安装空间。从实际使用角度看，该液压块承担着油路分配、元件安装载体的双重作用，正面预留的IN、OUT主油口对应系统的进回油主通路，2个G1/4螺纹孔作为工作油口对接执行元件的供油管路，顶面的4个M10×1.5螺纹孔用于固定叠加式液压阀，比如小型溢流阀、单向阀或者节流阀，侧面的2个Φ7安装孔用于将整个阀块固定在设备机架或者液压站的安装面板上。

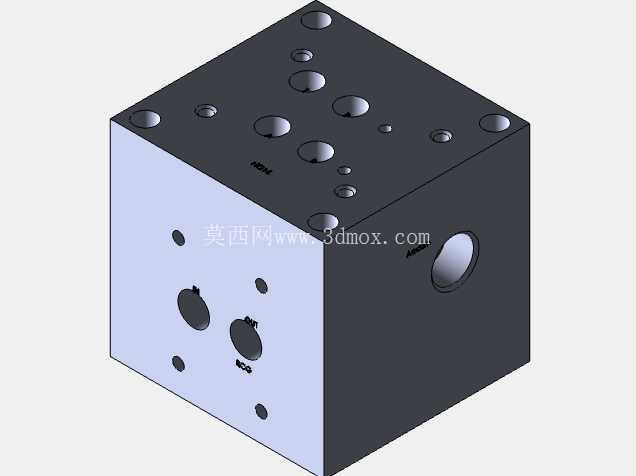

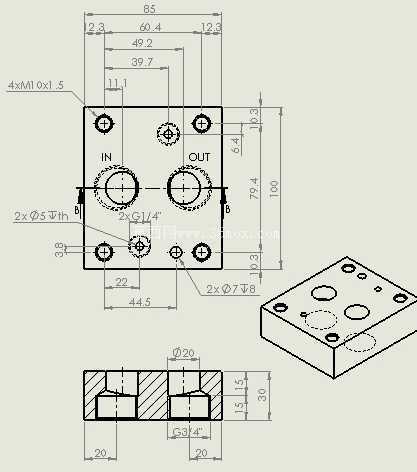

　　设计这类阀块的时候，首先要确认的是安装边界尺寸，从图纸标注来看，阀块整体外形为正方形，长宽尺寸控制在85mm×100mm，总厚度30mm，这个尺寸刚好适配常用的6通径叠加阀的安装法兰尺寸，不会出现阀件安装超出阀块边缘的情况。主油口的沉孔深度15mm，是为了容纳G1/4油口的接头安装空间，避免接头突出过多干涉周边阀件的安装；顶面的4个M10螺纹孔深度10.3mm，刚好满足6通径阀安装螺栓的拧入深度要求，既不会因为螺纹过深打穿阀块内部的油路，也不会因为深度不足导致阀件固定不牢。

　　油路设计上，主进油口从IN口进入后，通过内部钻通的油道连通到顶面阀件的进油腔，回油则从阀件回油腔汇总到OUT口接回油箱，两个工作油道分别连通阀件的A、B工作口，内部油道的拐角处做了工艺倒角，减少液压油流动的沿程阻力，同时避免铁屑在拐角处残留造成油路堵塞。安装孔的位置设计在阀块的对角位置，距离侧边12.3mm，安装时可以使用M6的内六角螺栓穿过Φ7的光孔固定，固定后阀块的底面和安装面完全贴合，不会出现翘曲导致的密封面泄漏。在实际选型替换时，需要注意该阀块的油口通径为Φ5，额定流量适配10L/min以内的小流量液压回路，工作压力最高可以到25MPa，满足常规工业液压系统的压力要求，适合用在夹紧、定位这类小流量高压力的工况中。

　　设计建模过程中，需要先确认所有油口的螺纹规格、深度，以及内部油道的连通关系，避免出现油道钻通壁厚不足的问题，通常阀块内部油道之间的壁厚要保留至少3mm以上，承受高压时不会出现开裂渗漏的情况；同时所有的密封面都要预留O型圈的安装槽位，这里的主油口和工作油口都采用了端面密封的结构，沉孔尺寸刚好适配对应的O型圈规格，安装阀件时不需要额外添加密封垫，依靠O型圈的压缩量实现密封。另外阀块的边角处做了微小的倒角处理，避免安装时划伤操作人员，也去除了加工后的毛刺，防止毛刺脱落进入液压系统造成元件卡滞。这类集成阀块相比管式连接的方案，外部管路减少了70%以上，整个液压单元的装配时间可以缩短一半，后期维护时只需要拆卸对应的阀件即可，不需要拆除大量管路，在紧凑型液压设备的设计中应用非常广泛。建模时需要严格对应尺寸公差，比如安装孔的位置度公差控制在0.1mm以内，阀件安装面的平面度要求0.02mm，保证阀件安装后密封面完全贴合，不会出现渗漏；螺纹孔的位置要和对应阀件的安装孔位完全匹配，避免出现阀件无法安装的情况。
