铸造模具用定制液压压紧块结构

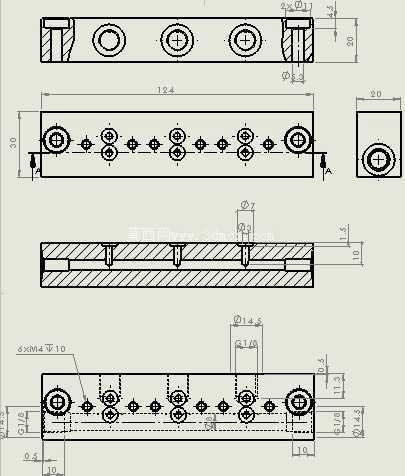

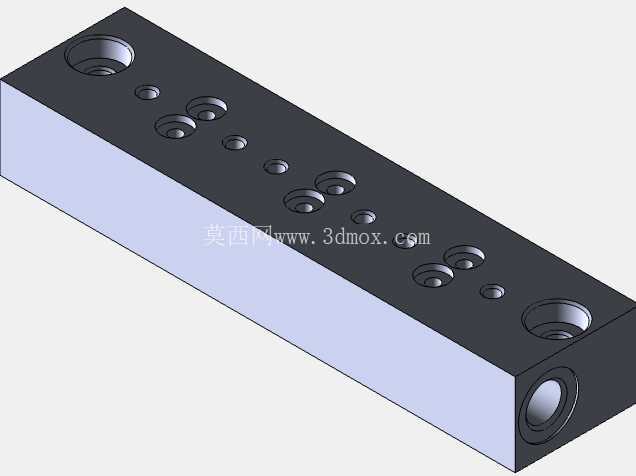

　　在压铸、重力铸造等铸造生产场景中，模具合模后的锁紧可靠性直接决定铸件成型质量，一旦合模面出现缝隙，高温金属液极易发生飞边、跑料问题，既增加后续铸件清理的工序成本，也会因料流填充不足导致铸件报废，这类定制液压压紧块就是针对铸造模具合模锁紧环节设计的专用执行压紧元件。从结构设计来看，该压块采用长条式整体钢制本体结构，本体总长度124mm，宽度30mm，厚度方向总尺寸20mm，安装面做了全平面铣平处理，保证与模具模板贴合时的接触刚度，避免长期受液压载荷出现局部压溃变形。

　　压块沿长度方向对称布置多组安装孔位，两端设置大直径沉头安装孔，用于将压块整体固定在模具动模板或者定模板的对应安装位，中间沿轴线均匀排布多组小型螺纹孔，其中包含4处M4规格的螺纹孔，用于安装行程检测挡片或者辅助定位销，中间位置设置一处直径14.5mm的通油孔道，孔道内部做台阶式结构设计，对应内置液压活塞的安装腔，活塞伸出端直径7mm，最大伸出行程1.2mm，这个行程参数是结合铸造模具合模后需要的预紧间隙设计的，既保证足够的压紧力补偿合模面的微小间隙，也不会因为行程过大导致活塞伸出后出现卡滞。

　　从油路设计来看，压块内部的油道做了交叉贯通处理，油道转角位置做了R角过渡，避免液压油流动时出现紊流导致压力波动，油道与活塞腔的衔接位置做了密封槽预留，安装O型密封圈后可以杜绝高压油泄漏问题，压块的侧面设置了油口接口，可直接对接模具内部的集中供油回路，不需要额外外接油管，简化模具外围的管路布局。在实际使用场景中，这类压块通常成组布置在模具分型面的四周位置，相比传统的机械螺栓锁紧方式，液压压紧的方式可以实现同步施压，每个压块的压紧力可以通过系统油压统一调整，针对不同大小的铸件、不同流动性的金属液，可以灵活调整压紧力参数，比如浇注铝合金液时因为浇注温度相对较低、料流冲击力小，可以适当降低系统油压，延长密封件使用寿命；浇注铜合金等高熔点合金时，因为浇注压力更高，可以调高油压保证合模锁紧力足够。从安装边界来看，压块安装时需要在模板上预留对应深度的安装槽，槽深需要匹配压块厚度，保证压块安装后上表面与模板表面齐平，不会与模具的其他运动部件发生干涉，两端的沉头孔采用M12规格的内六角螺栓固定，螺栓拧紧扭矩需要控制在合理范围，避免压块本体受螺栓预紧力出现弯曲变形，中间的活塞伸出端需要正对模具的锁紧承压块，承压块的表面需要做淬火处理，硬度达到HRC45以上，避免长期受活塞冲击出现凹坑影响压紧精度。

　　设计这类压块时，需要重点考虑本体的刚度和活塞的响应速度，本体采用40Cr材质调质处理，整体硬度控制在HB220-250之间，既保证足够的强度承受液压推力，也具备一定的韧性，避免长期受交变载荷出现断裂；活塞部分采用轴承钢材质磨削加工，表面粗糙度达到Ra0.8，减少与内壁的摩擦阻力，保证活塞动作顺畅，不会出现卡滞导致的锁紧失效。另外在压块的非安装面做了发黑处理，提升车间潮湿环境下的防锈能力，适合铸造车间多粉尘、多水汽的作业环境，压块的整体结构没有多余的突出部分，日常清理模具时不容易积攒金属碎屑，维护起来更加便捷。
