带径向通孔的双层台阶环形铸造工件

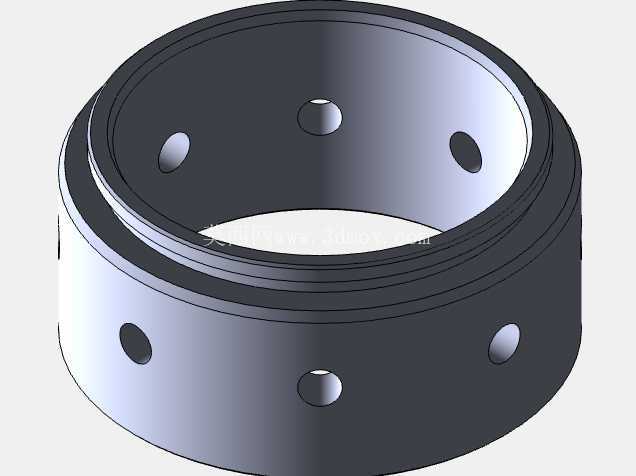

　　这款环形工件主要应用于流体输送管路的中间连接段、旋转机构的定位衬套以及铸造生产线的工装定位环节，在低压铸造、重力铸造的配套工装体系中，这类带孔环形件常作为模具与外部管路的衔接载体，承担介质导流、周向定位以及部件间隔的多重作用。从结构设计来看，工件采用双层台阶式的环形构型，外层筒体壁厚均匀，内层设置凸起的台阶环带，能够在装配时实现轴向的限位卡合，避免安装后出现轴向窜动；筒壁上均匀分布的径向通孔，并非随意排布，孔位的周向夹角经过精确计算，既可以作为流体介质的旁通流道，也能穿入定位销实现周向锁止，防止工件在运行过程中跟转偏移。设计阶段首先考虑的是铸造工艺的成型可行性，壁厚差控制在合理区间，避免铸件冷却过程中出现缩孔、缩松缺陷，所有转角位置都做了适配铸造工艺的圆角过渡，减少应力集中的同时，也能降低模具型腔的加工难度。径向通孔的孔径与孔深比例经过校核，采用铸造成型后少量精加工的工艺路线，既保证孔位的位置度精度，也能控制整体加工成本。从安装边界来看，工件的外层圆柱面为主要装配基准面，尺寸公差按照IT7级精度控制，能够适配常规的H7基孔制装配要求，内层台阶的端面为轴向定位基准，表面粗糙度要求达到Ra1.6，保证装配后贴合紧密无间隙。

　　工件的轴向总长度经过匹配计算，能够嵌入对应规格的安装座槽内，两端预留的密封槽位（图中台阶处的环槽）可以安装O型密封圈，实现介质输送过程中的静密封，防止出现泄漏问题。在实际使用场景中，这类工件如果应用在铸造模具的冷却回路中，径向通孔可以对接冷却水管，让冷却水在环形腔体内形成循环流道，带走模具成型过程中产生的热量，稳定模具工作温度，提升铸件成型质量；如果应用在旋转机构的衬套部位，台阶结构可以承受轴向的载荷，径向通孔可以注入润滑脂，在衬套与转轴之间形成均匀的油膜，降低转动过程中的摩擦损耗，延长部件的使用寿命。

　　设计过程中还充分考虑了工件的受力情况，筒壁厚度经过强度校核，能够承受额定的内部介质压力以及外部的装配挤压力，不会在正常工况下出现变形开裂；孔位的排布避开了应力集中的区域，每个通孔的边缘都做了倒角处理，既方便装配时的管件插入，也能去除加工毛刺，避免划伤密封件。不同于常规的光滑环形衬套，这款工件的双层台阶设计省去了额外加装定位挡圈的工序，装配时直接卡入对应位置即可完成轴向固定，减少了装配环节的零件数量，也降低了后续维护的拆装难度。周向分布的通孔采用等角度排布，不管是作为流道还是定位孔，都能保证受力均匀，不会出现单侧受力过大导致的偏磨问题。

　　在建模过程中，环形基体采用旋转凸台的方式生成，保证整体的同轴度精度，径向通孔采用圆周阵列的方式排布，严格控制每个孔的轴线与工件主轴线垂直相交，避免出现孔位偏斜导致的装配干涉；台阶处的环槽采用旋转切除的方式加工，槽宽与槽深的尺寸匹配常用的O型密封圈规格，不需要额外定制密封件，降低后续的配件采购成本。工件的两端面都做了平行度公差约束，保证装配后与相邻部件的端面完全贴合，不会出现倾斜导致的密封失效或者定位偏差。针对铸造工艺的要求，工件的拔模斜度设置在合理范围，不会影响装配尺寸的同时，方便铸件从模具中顺利脱出，减少铸造后的打磨修整工作量。
