钣金结构冷却歧管护罩结构设计

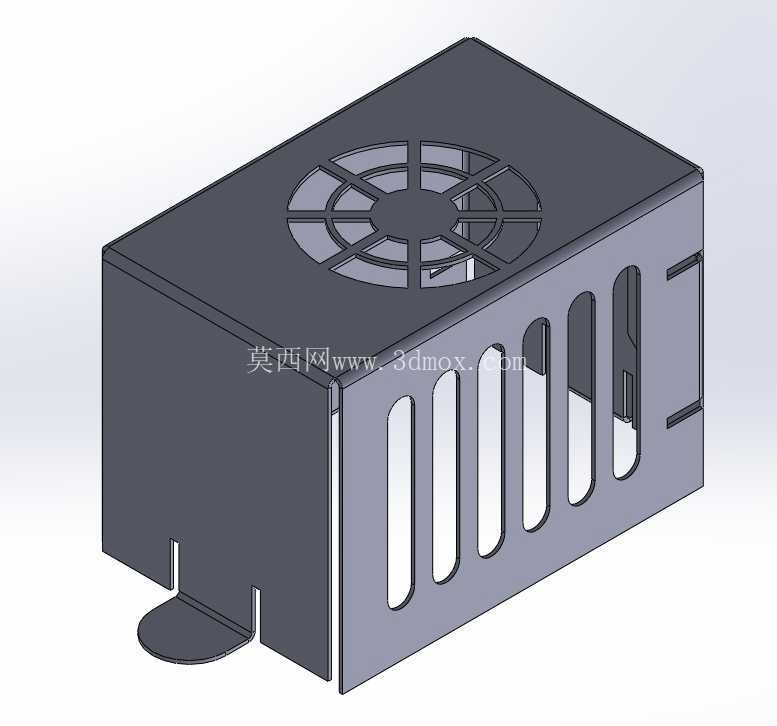

　　从实际功能层面看，该构件并非单纯的外防护壳，顶部预留的辐条式通风开孔直接对应轴流散热风扇的安装位，开孔的辐条宽度、间隙比例经过匹配计算，既能够对风扇扇叶形成物理防护，避免异物触碰高速运转的扇叶引发故障，又不会过度阻挡进风气流，保证散热风扇的进风效率维持在设计阈值内；侧面排布的长圆形腰型开孔则对应冷却歧管的出风导向通道，每个腰型孔的位置精准对齐内部歧管的分流出口，让风扇导入的冷却气流能够顺着腰型孔定向输送到需要散热的功率器件表面，避免气流在壳体内部形成乱流损耗散热压力。在工业电子设备、小型工控机组以及紧凑型散热模组的配套结构中，这类钣金材质的冷却歧管护罩是兼顾气流导向、部件防护与安装适配的核心构件，日常应用场景覆盖嵌入式工控机散热单元、小型激光驱动电源冷却模块、桌面型工业控制终端的风道组件，区别于塑料注塑成型的风道壳体，钣金折弯成型的结构在抗形变能力、长期高温工况下的尺寸稳定性上更具优势，尤其适配存在持续振动、环境温度波动幅度较大的工业现场安装需求。

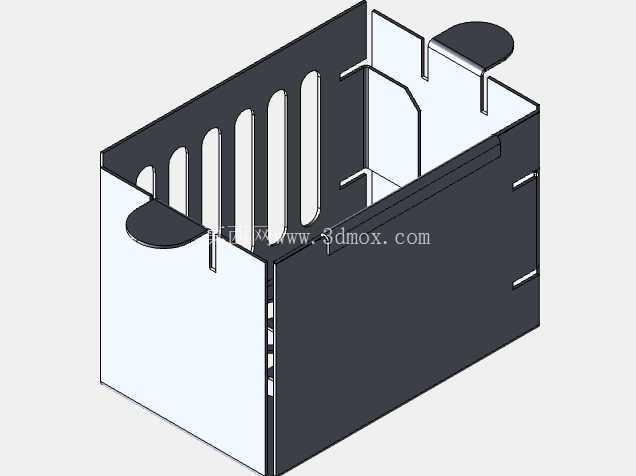

　　设计过程中优先采用了薄板折弯一体成型的思路，整体壳体没有额外的拼接焊缝，所有折边都预留了标准的钣金折弯回弹补偿量，折边处的小尺寸缺口是为了适配折弯工艺的避位需求，避免折弯过程中材料拉扯导致的边角变形；壳体侧边伸出的带定位孔凸耳，是专门设计的安装固定结构，安装时不需要额外加装连接角码，直接通过凸耳上的孔位配合螺丝就能完成壳体在设备机架上的固定，凸耳的伸出长度经过测算，刚好让壳体与内部安装的冷却歧管、散热风扇之间预留出3mm的安全间隙，避免壳体与运转的风扇、带电的功率器件直接接触。

　　从安装边界的尺寸适配来看，该壳体的内部净空尺寸刚好匹配标准80mm规格的轴流风扇安装位，侧面腰型孔的排布间距统一为12mm，能够适配市面上多数紧凑型冷却歧管的分流口间距，壳体整体壁厚采用0.8mm的冷轧钢板参数，既保证了结构强度，又不会过度增加整体重量，折边处的圆角半径统一设置为0.5mm，避免安装维护过程中锋利的钣金边角划伤操作人员。在实际选型适配时，需要注意该壳体的安装凸耳位于壳体底部单侧，安装面的平整度要求控制在0.2mm以内，避免固定后壳体出现形变导致风扇扇叶剐蹭壳体内壁；顶部的风扇安装位预留了四个M3螺丝的固定孔位，孔位的位置度公差控制在0.1mm，能够保证风扇安装后与顶部通风开孔的同轴度，避免偏心导致的风噪增大问题。

　　侧面的腰型孔除了出风功能外，还能够兼顾壳体内部的走线需求，部分温度采样的信号线可以通过腰型孔穿出，不需要在壳体上额外开设走线孔，简化了整体装配流程。不同于定制化的焊接风道结构，这种一体折弯的钣金壳体量产一致性更好，批量加工时的尺寸偏差能够控制在钣金加工的标准公差范围内，不需要后续大量的校形工作，表面可以根据实际使用场景选择喷塑、镀锌等不同的表面处理方式，适配潮湿、多粉尘等不同的工业现场环境。在结构强度校核层面，壳体侧面的长腰型孔虽然做了通风开槽设计，但开槽之间的连接筋宽度经过优化，在保证通风面积的前提下，筋条的宽度足以支撑壳体的整体结构强度，即使受到侧面100N的外力挤压，也不会出现明显的形变触碰内部构件，满足工业设备外壳的防护强度要求。
