径向安装可堆叠弹簧弹射装置结构设计

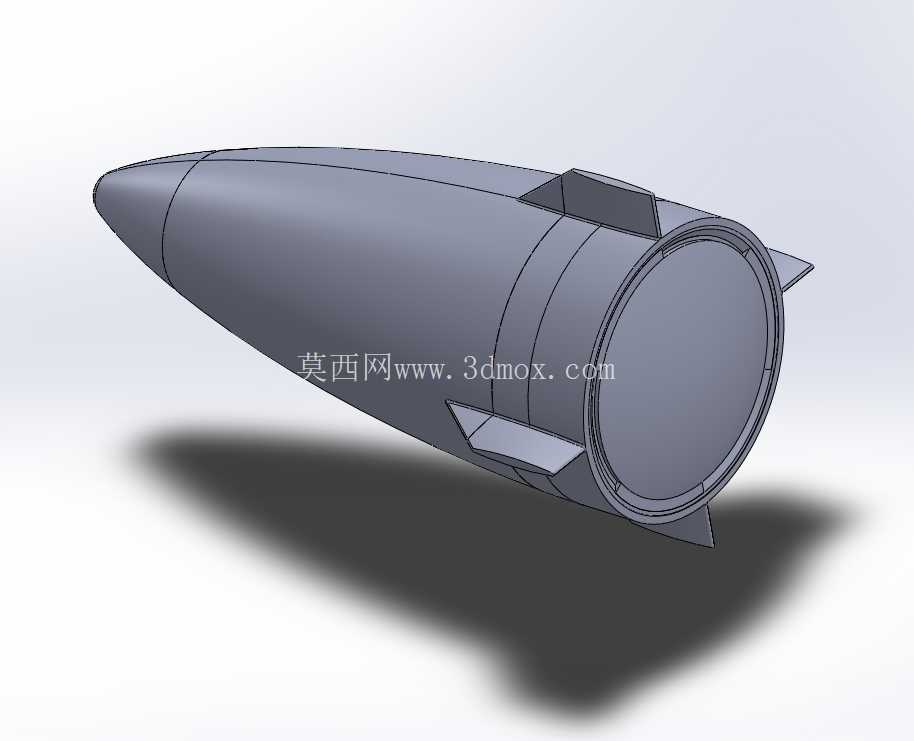

　　在低速重载弹射作业场景中，常规单组弹簧提供的弹力往往受限于安装腔室的轴向尺寸，无法满足大载荷推送的推力需求，而单纯提升弹簧线径或刚度，又会带来安装难度提升、触发负载过大、部件疲劳寿命骤降的问题，这套径向布置的可堆叠弹簧弹射结构，正是针对这类工程痛点完成的结构方案。整套装置的主体外形采用流线型回转体构型，头部做了椭球形收敛设计，能够降低弹射过程中迎面介质阻力带来的动能损耗，尾部设置了四片对称分布的安定翼面，在弹射离开发射管后的无动力滑行阶段，能够提供稳定的气动阻尼，避免姿态偏转影响落点精度。

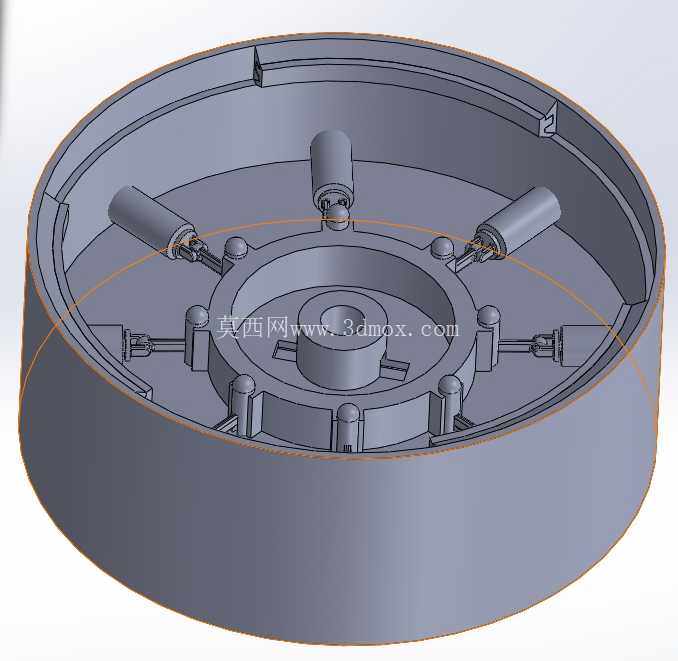

　　核心的弹力输出单元采用径向圆周分布的安装形式，区别于传统轴向串列弹簧占用大量轴向空间的设计，径向布置的弹簧组可以在相同的轴向长度下，布置更多数量的弹力输出单元，同时每一组弹簧都设计了独立的导向定位槽，避免弹簧受压过程中出现侧向屈曲、卡滞的问题。堆叠功能的实现依托于壳体尾部的标准化对接接口，接口处设置了周向均布的定位销与卡扣结构，当需要提升弹射推力时，可以直接在现有装置尾部对接同规格的弹簧舱段，每新增一个舱段即可叠加对应数量的弹簧组弹力，不需要重新设计整套发射管结构，也不需要更换触发机构，适配不同载荷重量的弹射需求，这种模块化的堆叠思路，也让装置的勤务性得到大幅提升，单组弹簧出现疲劳失效时，可以单独更换对应舱段的弹簧部件，不需要拆解整个装置。

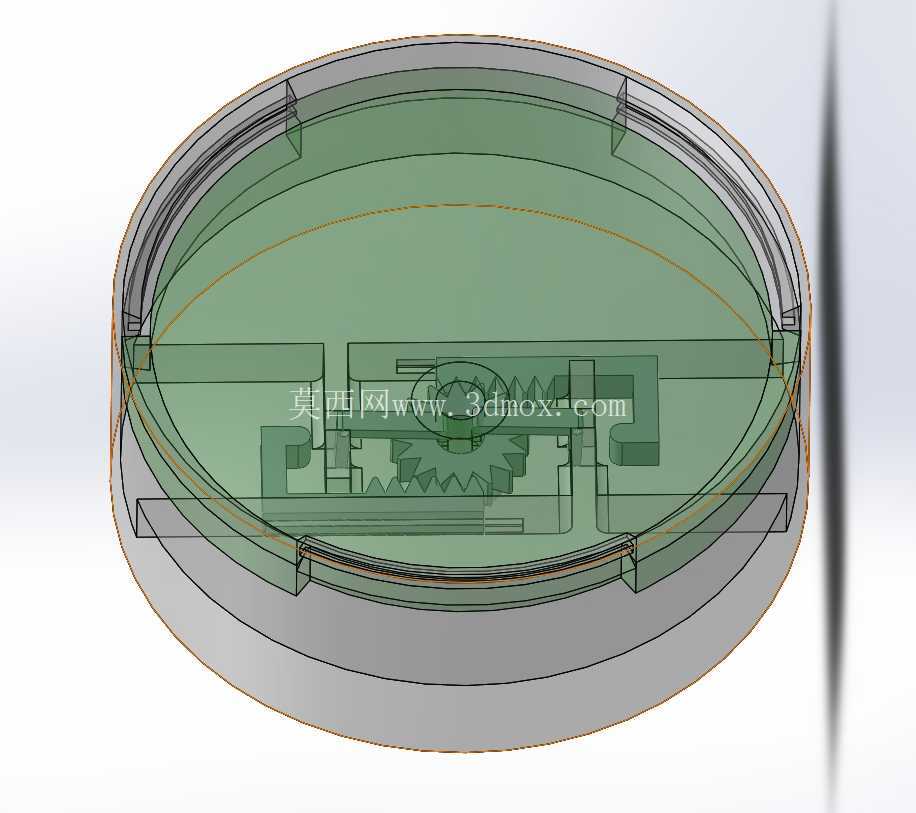

　　装置的解锁触发结构采用了就地印刷的简易解锁构型，没有复杂的连杆或者电磁触发部件，依靠预设的剪切销或者弹性卡扣实现待发状态的锁定，触发时只需要施加较小的解锁力，即可解除所有弹簧组的约束，让储存的弹性势能同步释放，这种设计大幅降低了触发机构的复杂度，也减少了机构卡滞的故障概率，适合在野外、应急作业等维护条件有限的场景下使用。从安装边界来看，整套装置的最大外径由尾部的安定翼面外接圆决定，主体舱段的外径略小于翼面外接圆，能够适配标准内径的发射管安装需求，轴向尺寸可以根据堆叠的弹簧舱段数量灵活调整，单舱段的轴向长度控制在常规储运尺寸范围内，不需要特殊的储运工装。

　　径向弹簧的安装槽做了圆角过渡处理，避免弹簧压缩和释放过程中，锐边切割弹簧表面的防腐涂层，延长弹簧的循环使用寿命，弹簧座的位置设置了阻尼缓冲垫，在弹簧释放到行程末端时，能够吸收弹簧的剩余动能，避免刚性撞击带来的部件变形或者连接松动。在实际应用中，这套结构既可以用于工业场景下的物料抛射、管线布设推送，也可以作为低速靶机、探测装置的弹射动力单元，相比火药类弹射动力，弹簧弹射的结构没有高温燃气烧蚀问题，可重复使用性更强，日常维护只需要定期检查弹簧的预紧力和卡扣的磨损情况即可，不需要特殊的存储条件。设计过程中针对弹簧的受力路径做了专门的优化，所有弹簧的弹力输出轴线都平行于装置的中心轴线，避免径向分力带来的装置偏磨，每一组弹簧的预压量都保持一致，确保弹力释放过程中推力均匀，不会出现侧向力矩导致的出管姿态倾斜。壳体的壁厚经过受力校核，能够承受多组弹簧同时释放时的瞬时冲击力，安定翼面和主体壳体采用一体化连接结构，避免高速气流下翼面脱落的问题，尾部的对接接口同时兼顾了堆叠连接和端盖封闭的功能，当不需要堆叠额外舱段时，可以直接安装密封端盖，避免灰尘、水汽进入弹簧舱室影响部件动作可靠性。
