双方法兰对接式中空连接工件结构

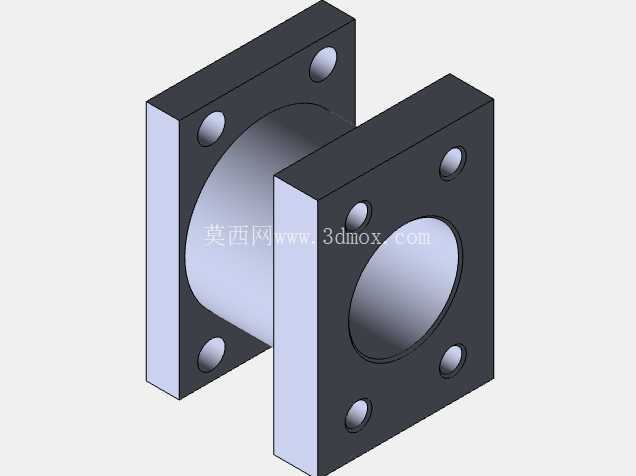

　　在流体输送管路布设、液压阀组集成安装、真空腔体接驳等工程场景中，这类双方法兰对接的中空连接工件是管路系统应力消解、轴向间距补偿的核心结构件，区别于常规单段式法兰接头，该结构采用两段带安装孔的方形法兰盘配合中间中空筒体的分体对接形式，可在不改动原有管路安装基准的前提下，适配两对接端面存在轴向间距偏差、同轴度轻微超差的安装工况，避免强行对接造成的密封面压合不均、管路附加应力集中等问题。

　　从实际使用场景来看，这类工件常应用在中低压液压泵站的阀块与管路接驳段、除尘设备的风道对接位置、小型真空试验舱的舱体观察窗连接部位，方形法兰的四孔安装布局相比圆形法兰，在狭窄安装空间内更易对准螺栓孔，拧紧操作时扳手的活动空间余量更大，尤其适合设备内部管路排布紧凑、操作空间受限的装配场景。设计层面，该结构的法兰盘安装孔采用通孔形式，孔位与法兰端面保持垂直，孔边做了0.5mm的倒角处理，既可以去除钻孔产生的毛刺，也能在螺栓穿入时起到导向作用，避免螺栓螺纹被孔边刮伤；中间的中空筒体与两端法兰盘采用同轴设计，筒体的内径根据通流需求设定，内壁粗糙度控制在Ra3.2，可减少流体通过时的沿程阻力，对于输送含微小颗粒的流体工况，也能降低颗粒在内壁挂附堆积的概率。

　　安装边界方面，方形法兰的边长尺寸需匹配对接端的安装孔距，法兰盘厚度根据公称压力等级计算得出，保证螺栓拧紧时法兰盘不会产生翘曲变形，中间筒体的长度可根据实际安装间距做定制化调整，两端法兰盘的密封面采用平面形式，可适配橡胶平垫片、聚四氟乙烯垫片等多种密封件，密封面的平面度控制在0.1mm以内，确保压紧后密封面无间隙。从结构受力角度分析，该工件在工作状态下主要承受内部流体的静压力、管路振动带来的交变载荷，以及螺栓预紧产生的压应力，法兰盘与筒体的连接位置做了R2的圆角过渡，避免直角连接处产生应力集中，提升工件在交变载荷下的疲劳寿命，铸造毛坯完成后需经过时效处理消除内应力，再进行安装孔、密封面的机加工，保证各形位公差符合装配要求。

　　在三维建模过程中，需重点保证两端法兰安装孔的位置度公差，以及筒体与法兰的同轴度，建模时可先绘制单侧法兰的草图，拉伸生成法兰盘实体后，通过同轴心配合生成中间筒体，再镜像生成另一侧法兰，最后对安装孔、过渡圆角等细节做特征处理，装配验证时可将模型导入装配环境，与对接的管路、阀块模型做干涉检查，确认螺栓穿入路径无遮挡、密封面压合区域完全重合，避免实际加工后出现装配干涉问题。这类工件相比一体式法兰接头，在安装调试阶段的容错率更高，当现场安装时发现两对接端的间距存在加工误差，无需重新加工整段管路，仅需更换对应筒体长度的该连接工件即可完成适配，能大幅降低现场安装的整改成本，缩短设备装配调试的周期。
