铜铬铌合金低温换热同流器结构

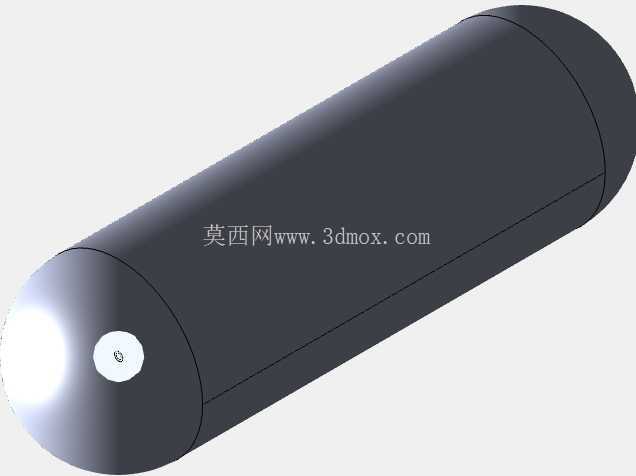

该结构面向低温流体换热与整流一体化工况，主体采用卧式圆柱承压壳体，两端配置椭圆形封头，端部中心预留流体接口，整体外形规整，便于在低温实验平台、特种气体冷却回路以及紧凑型热管理模块中布置。壳体内部并非简单空腔，而是布置具有周期性晶格特征的内构件，通过膨胀区与压缩区交替衔接，使流体在通过设备时不断改变局部流速和流向，既承担低温介质之间的热量传递，也对进入下游管路的流体起到均流、稳流作用。

从实际用途看，这类同流器适合安装在空间受限但对温度均匀性要求较高的回路中。圆柱外筒可承受低温工况下的压力载荷，封头与筒身采用连续过渡，减少端部应力集中；中心接口位于封头轴线位置，能够与直管段直接对接，安装时只需控制轴向长度、筒体外径以及接口同轴度，即可嵌入既有管路系统。设备外表面没有复杂突出结构，外围保温层可沿筒体连续包覆，封头区域也能形成较完整的绝热覆盖，这对降低低温环境下的漏热十分关键。

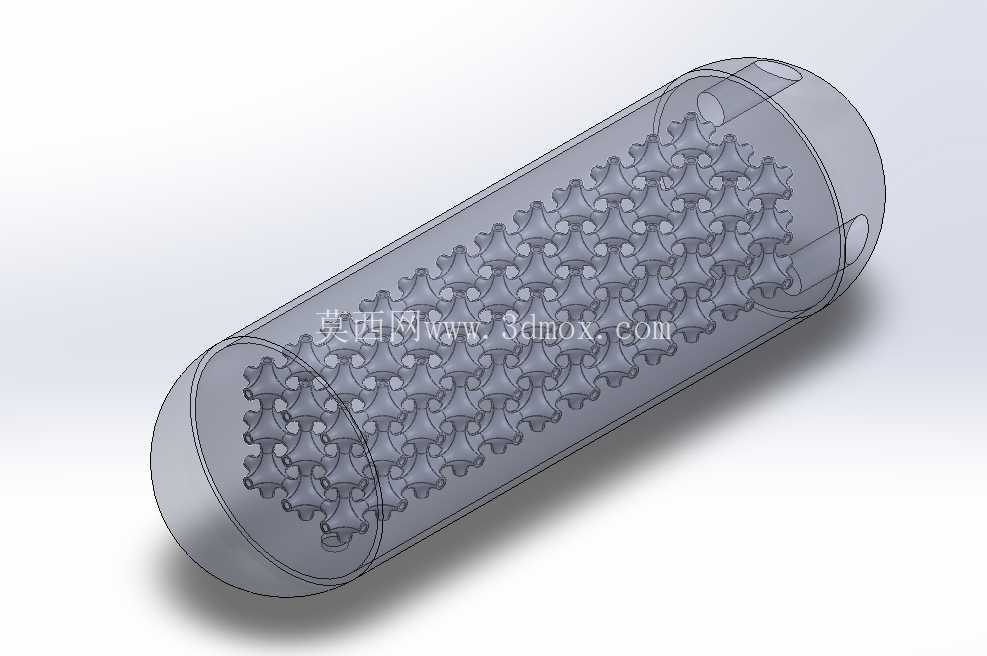

内部晶格结构是设计重点。常规换热设备多依赖密集管束或板片扩大换热面积，而该方案利用合金晶格形成多孔导流骨架，使流体在骨架孔隙内完成分流、混合和再分布。膨胀段让流体速度降低、静压恢复，压缩段则提高局部流速并增强扰动，两者按轴向节奏组合后，可削弱边界层稳定发展带来的传热衰减。对于低温介质，流场突变不能过于剧烈，否则会带来额外压降和局部温变应力，因此晶格单元的过渡需要保持连续，孔隙尺寸也要兼顾流通能力与结构支撑。

材料选择上，Cu-Cr-Nb合金兼顾导热能力与高温、低温下的结构稳定性，适合承担既需传热又需保持骨架精度的内构件。晶格骨架与外壳之间应考虑热膨胀差异，尤其在深冷降温过程中，内部合金构件与外层壳体的收缩量不同，若约束过强，容易在连接区域产生附加应力。建模时需要把晶格杆件直径、节点圆角、孔隙率以及轴向分区长度作为核心参数，而不是只表现外观圆柱形态。节点处保留圆角过渡，可降低晶格在循环热载荷下的裂纹风险，也有利于增材制造或精密铸造成形时的材料填充。

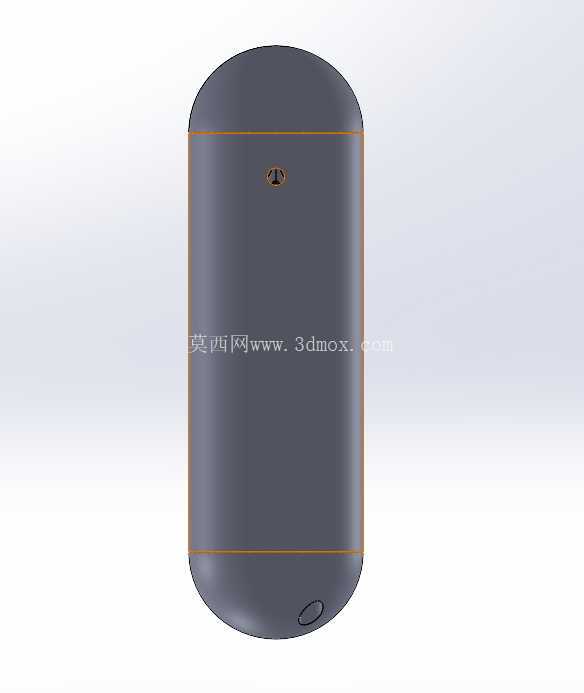

外形边界方面，模型以筒体直径作为最大径向包络，封头沿轴向平滑收束，端部接口直径明显小于筒体，形成稳定的安装基准。布置设备时，应在两端接口外侧保留管路拆装和焊接空间，筒体下方可设置鞍式支撑或抱箍支撑，支撑位置宜避开封头与筒身连接的高应力环带。若设备水平安装，晶格内部的流道方向与筒体轴线一致，进出口压差沿轴向传递；若用于竖直安装，则需要复核晶格骨架在自重和热收缩叠加下的轴向承载。

结构设计思路不是单纯追求更大换热面积，而是在压损、换热效率、流场均匀性和制造可行性之间取得平衡。外层壳体提供承压边界和保温基础，内部晶格承担扰动、传热和整流功能，端部接口保证管路连接的连续性。三维建模时应保留筒身环向分段线、封头曲面、接口端面以及内部晶格的周期性特征，便于后续进行流道抽取、网格划分和热流耦合分析。对于工程选型而言，该结构可作为低温冷却、特种气体热回收以及高精度温控回路中的核心换热部件，再根据目标流量、允许压降和温区范围调整筒体长度、晶格密度及分区比例。
