紧凑型薄型气缸缸体结构设计方案

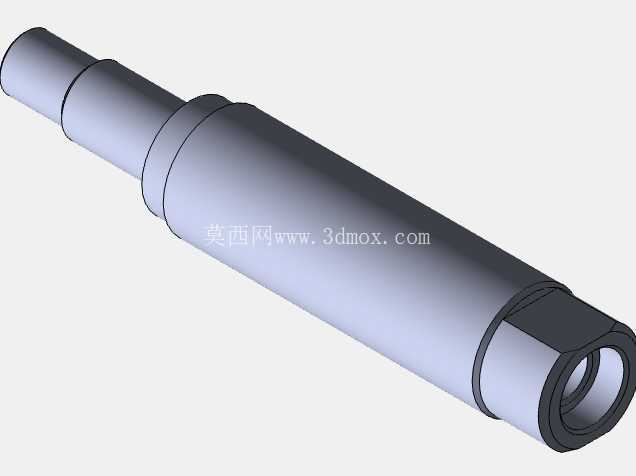

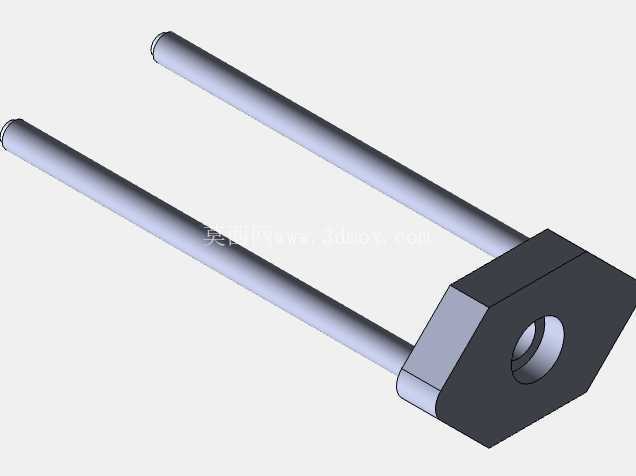

在自动化产线的气动执行环节，安装空间受限的工位一直是结构设计的难点，这类薄型气缸的缸体结构，正是为了解决狭小工位的直线驱动需求而设计的。从实际应用场景来看，这类缸体适配的薄型气缸，常被用在电子装配线的工件压紧、包装设备的推料定位、工装夹具的夹紧动作、小型检测设备的探针进给等场景，这类场景普遍没有足够的轴向安装空间，常规标准气缸的长度会占用过多设备内部空间，导致整体设备结构冗余，而这类紧凑结构的缸体，能在保证输出行程与推力的前提下，最大限度压缩轴向尺寸，适配紧凑化的设备布局需求。

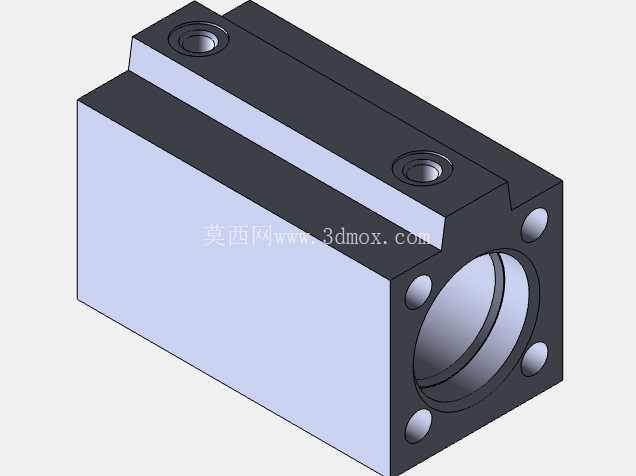

从功能特性来看，该缸体作为气缸的主体承载结构，集成了活塞腔、安装定位、端盖连接、气路接口预留等多重功能。缸体内部的精密内孔是活塞往复运动的导向容腔，内孔的圆柱度、表面粗糙度直接决定了活塞运动的顺畅度与内部密封件的使用寿命，设计时需要保证内孔加工精度控制在合理公差范围内，避免活塞运行卡滞或者内部漏气导致的推力损失。缸体前端的法兰面预留了四个均匀分布的安装孔位，用于前端端盖或者附件的连接固定，孔位的位置度公差需要严格控制，保证端盖安装后与缸体内孔的同轴度，避免活塞运行时出现偏磨。缸体顶面的两个螺纹孔，用于气缸自身在设备安装板上的固定，采用顶面安装的方式，不需要额外的安装支架，进一步减少了安装占用的空间，适合直接固定在设备的立板或者安装平台上。

从设计思路层面，这类缸体的设计首先围绕空间压缩展开，摒弃了常规气缸的拉杆连接结构，将缸体本身做成一体化的块状结构，省去了四根拉杆占用的径向空间，同时将安装螺纹孔直接集成在缸体本体上，不需要额外加工安装凸台，进一步压缩整体外形尺寸。设计过程中需要兼顾结构强度与轻量化要求，缸体的壁厚需要根据额定工作气压进行强度校核，保证在0.5-0.8MPa的常规气动系统工作压力下，缸体不会出现变形或者开裂，同时在非受力区域适当去除多余材料，避免整体重量过大增加设备负载。气路接口的位置设计也需要考虑实际接管的便利性，这类紧凑型气缸通常将气路接口布置在缸体的侧面或者顶面，避免管路干涉周边的其他机构，设计时需要预留足够的接头安装空间，保证气管接头安装后不会超出缸体的最大外形轮廓，避免设备运行时出现管路刮蹭。

从外形尺寸与安装边界来看，这类缸体整体为矩形块状结构，径向截面为正方形，相比圆形截面的缸体，矩形结构在安装时不需要额外的防转结构，自身的平面就能实现周向定位，避免气缸工作时出现转动，保证执行动作的位置精度。安装时需要注意，缸体顶面的安装孔位中心距需要与设备安装板上的孔位严格匹配，安装面的平面度需要控制在合理范围内，避免安装时缸体受到额外的安装应力导致内孔变形。前端法兰的安装孔位采用等距圆周分布，适配标准的薄型气缸端盖尺寸，也可以根据实际需求安装浮动接头、鱼眼接头等不同的执行附件，扩展气缸的使用场景。缸体的轴向长度根据所需行程确定，设计时需要在活塞行程的基础上，预留出活塞密封、缓冲结构的安装空间，避免活塞运行到行程端点时出现撞缸现象，同时保证内部密封件有足够的压缩量，维持气缸的工作压力。在实际选型应用时，需要根据所需的输出推力计算缸径大小，再结合工位的可用安装空间确认缸体的外形尺寸是否适配，避免出现安装干涉或者推力不足的问题。
