碳钢异形连接摇臂结构件

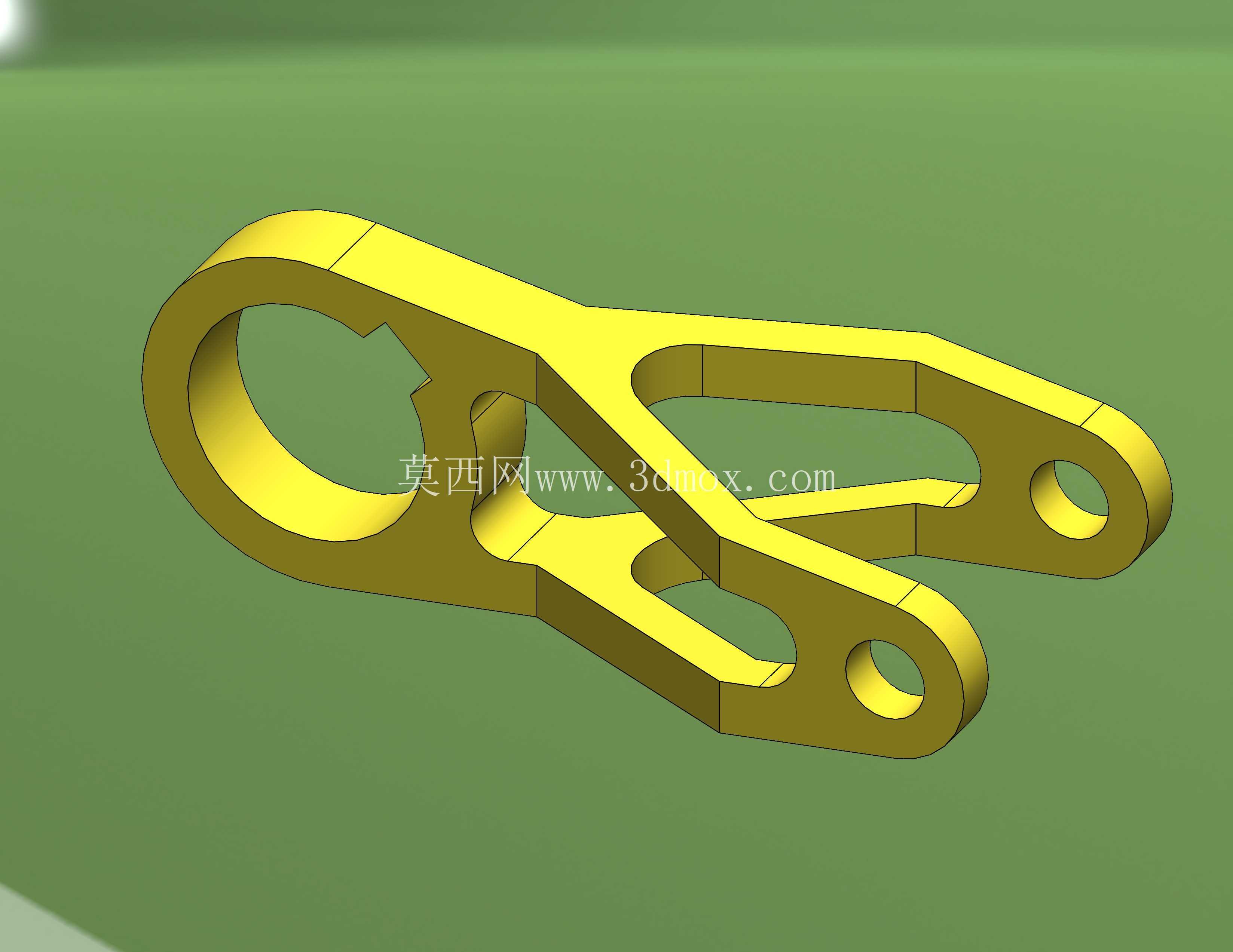

　　这类异形碳钢连接件，常出现在轻工输送线的张紧调节机构、小型农用机具的连杆传动组、非标自动化设备的摆臂驱动单元里，作为动力传递与位置调节的中间承载件，需要同时承受铰接处的交变拉压载荷、运行过程中的小幅振动冲击，还要保证相邻铰接点的位置精度，避免传动卡滞或间隙过大。从结构设计逻辑来看，主体采用等强度的变截面臂身设计，没有多余的冗余材料，大端的开口环形结构是为了快速卡装到固定铰接轴上，省去了传统整环结构穿轴装配的麻烦，适合需要频繁调整安装位置的检修场景；臂身开出的两个镂空槽，不是单纯为了减重，更重要的是在保证臂身抗弯截面模量的前提下，减少大体积碳钢件的热处理变形量，同时给装配时的工具避让留出操作空间。

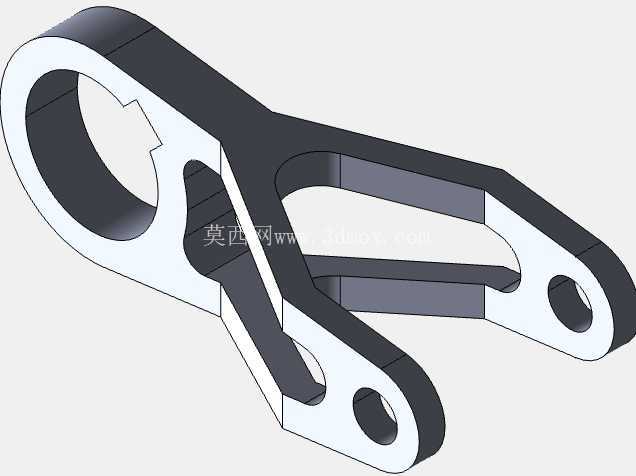

　　三个铰接孔的位置公差控制在±0.05mm范围内，孔端都做了凸台拉伸结构，相当于在不增加整个臂身厚度的前提下，加长了孔的配合接触长度，能有效降低铰接销轴的单位面积承压，避免长期运行后孔位出现椭圆变形，延长构件的更换周期。大端开口处的内凹卡位结构，是和铰接轴上的防转卡槽配合的，安装后可以防止摇臂工作时绕销轴出现周向窜动，不需要额外加装定位顶丝，减少了装配零件数量。两个小端铰接孔分别对应驱动端和执行端的连杆连接，孔的同轴度要求控制在0.03mm以内，避免连杆安装后出现别劲现象，降低传动过程中的额外阻力。

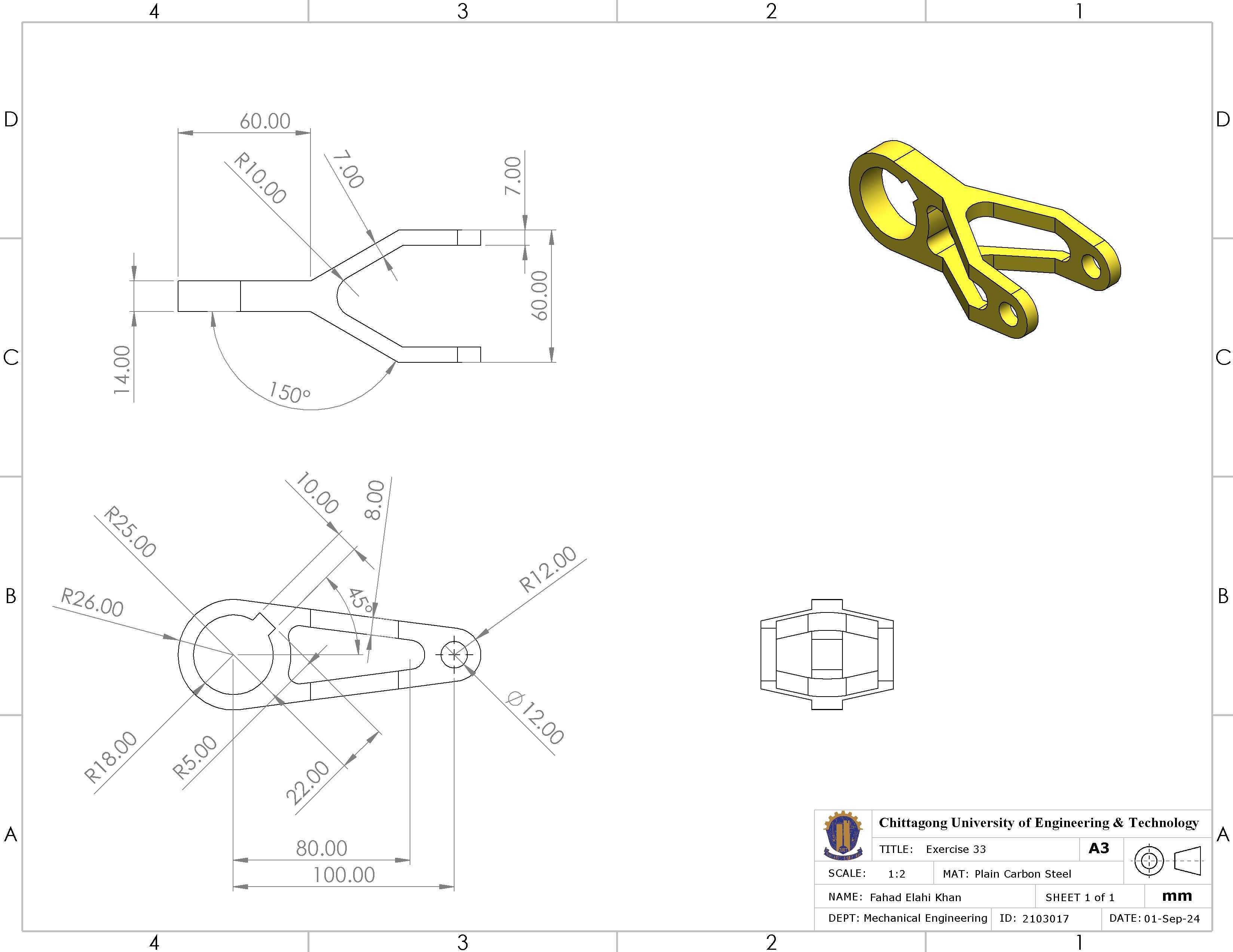

　　从安装边界来看，整个零件的最大外轮廓长度控制在120mm以内，最大宽度45mm，臂身最薄处厚度8mm，凸台位置厚度12mm，安装时相邻构件的最小避让间隙留3mm即可，不会和周边的机架、护板产生运动干涉。材料选用普通碳素结构钢，是因为这类工况下的载荷冲击不算极端，碳钢的韧性和强度完全能满足使用要求，而且加工工艺性好，切割、钻孔、铣削的加工效率高，后续如果需要表面防锈处理，做发黑或者喷塑都很方便，加工成本比合金结构钢低40%左右，适合批量配套使用。设计时特意把所有的转角处都做了R3以上的圆角过渡，避免应力集中，因为这类摇臂件长期受交变载荷，尖角位置很容易出现疲劳裂纹，圆角过渡能把应力集中系数降低60%以上，大幅提升零件的疲劳寿命。臂身的平面度要求控制在0.1mm以内，保证和两侧连杆的贴合面没有间隙，避免连接螺栓出现附加弯矩。在实际选型替换时，要注意核对三个铰接孔的中心距尺寸，中心距的误差不能超过0.1mm，否则会改变整个连杆机构的传动行程，导致执行端的动作位置出现偏差；还要注意大端开口的宽度尺寸，要和适配的铰接轴直径匹配，开口处的锁紧间隙留0.2mm，保证卡装后能通过锁紧件把开口收紧，抱紧铰接轴不会出现松动。

　　这类结构的零件建模时，先通过旋转特征做出大端的环形基础结构，再通过凸台拉伸拉出臂身和两个小端的凸台结构，最后用切割拉伸做出臂身的镂空槽和孔位，建模过程中要注意所有特征的拔模斜度控制在1°以内，因为如果是采用铸造毛坯生产的话，合理的拔模斜度能减少后续机加工的余量，提高生产效率；如果是直接用板材切割加工的话，就不需要拔模斜度，直接按实际尺寸切割后再做孔位的精加工即可。不同的生产工艺对应的建模细节略有区别，做铸造工艺的时候要预留2mm的机加工余量，孔位位置先做预制孔，后续再镗孔到最终尺寸；如果是板材激光切割加工的话，外形可以一次成型，只需要对孔位做铰孔处理保证精度即可。
