液压齿轮泵前端连接法兰结构设计

在行走机械、工业液压站、机床液压系统等场景中，齿轮泵作为动力源的核心供油部件，其前端连接法兰的结构合理性直接决定了泵体安装的同轴度、密封可靠性以及长期运行的抗振性能。这款法兰是外啮合齿轮泵泵体前端的核心承载连接件，主要承担泵体前端盖的密封衔接、外部油路接口定位、泵组安装固定的多重功能，区别于普通管路法兰，这类泵用法兰需要同时兼顾端面密封、轴系避让、安装定位三个核心设计目标，不能直接套用通用法兰的标准尺寸进行设计。

从实际使用场景来看，这类法兰多用于中低压齿轮泵的前端封装，常见于工程机械的转向供油系统、小型液压站的动力单元、农机的液压悬挂供油回路中，工作时需要承受泵腔内16-25MPa的周期性油压脉动，同时还要抵消齿轮啮合产生的径向力传递，因此法兰的壁厚分布、安装孔位的位置度、密封槽的同轴度都有严格的设计要求。设计过程中首先要匹配齿轮泵前端的止口尺寸，法兰中心的内孔需要避让齿轮泵的主动轴伸出端，同时内孔侧壁的阶梯结构是用来安装轴封的定位台阶，台阶的高度差需要严格匹配骨架油封的安装尺寸，过大会导致油封压装不到位出现渗漏，过小则会导致油封被压溃失效。

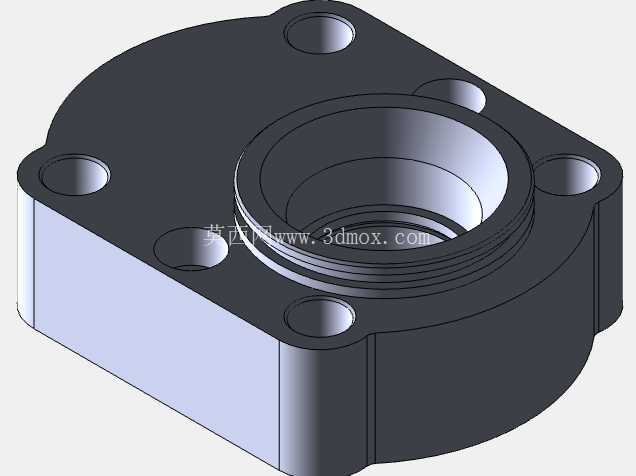

法兰的外形采用了非对称的切边圆形结构，这种设计并非随意造型，而是为了在有限的安装空间内避让泵体周边的安装螺栓、油路块接口，六个安装螺栓孔采用非等距分布，其中靠近弧形侧边的三个孔位对应泵体前端的螺纹孔，另外三个孔位对应外部安装支架的固定孔，孔位的位置度公差需要控制在0.05mm以内，否则安装时会出现螺栓别劲，长期运行后容易出现螺栓断裂或者法兰端面变形的问题。法兰端面的密封槽采用矩形截面设计，槽宽和槽深匹配O型圈的线径，安装后压缩量控制在18%-22%之间，既可以保证静密封的可靠性，又不会因为压缩量过大导致O型圈被挤入间隙造成剪切损坏。

从安装边界来看，这款法兰的轴向厚度需要匹配齿轮泵前端的轴向间隙，法兰与泵体贴合的端面平面度要求达到0.02mm，表面粗糙度控制在Ra1.6以内，避免因为端面不平导致的密封失效。法兰侧边的平面结构是加工定位基准面，在数控加工时可以通过这个平面进行快速装夹，保证各个孔位与中心止口的同轴度。中心内孔的外端带有内螺纹结构，这个结构是用来安装油路调节堵头或者外接压力表接口，螺纹的精度采用6H级，保证螺纹连接的密封性，不需要额外添加密封胶即可实现中压下的无渗漏连接。

在结构强度设计上，法兰的螺栓孔周边做了局部加厚处理，因为螺栓预紧时会在孔周产生较大的压应力，如果壁厚不足会导致法兰端面出现翘曲，破坏密封面的平面度。法兰的边角处都做了R2-R3的圆角过渡，避免热处理或者压铸过程中出现应力集中导致的开裂问题，因为这类法兰多采用铝合金压铸或者球墨铸铁铸造后再进行机加工，圆角过渡可以有效提升铸件的成品率，同时减少运行过程中应力集中导致的裂纹扩展。

实际选型匹配时，需要注意这款法兰的止口直径与齿轮泵前端盖的止口尺寸为过渡配合，配合公差选用H7/h6，既可以保证装配时的同轴度，又不会因为过盈量过大导致装配困难。法兰上的安装孔采用沉孔设计，沉孔深度需要匹配内六角螺栓的头部高度，保证螺栓安装后头部不高出法兰端面，避免和外部安装的其他部件产生干涉。很多新手设计这类法兰时容易忽略轴封安装台阶的倒角，台阶处需要做15度的导入倒角，方便骨架油封装入时不会被锐边切伤油封唇口，这个细节往往是决定泵体前端是否渗漏的关键因素。

另外法兰的非对称外形设计还有一个作用，就是防错装，因为六个螺栓孔的非等距分布，安装时只有唯一的角度可以和泵体完全贴合，避免工人装配时出现角度错位导致的油路孔不对中问题。在液压系统的装配现场，这类防错结构可以大幅降低装配失误率，减少因为装反导致的返工问题。法兰的材质通常选用ADC12铝合金或者HT250灰铸铁，铝合金材质多用于对重量有要求的行走机械场景，灰铸铁材质则多用于固定安装的工业液压站，两种材质的热膨胀系数不同，设计时密封槽的尺寸需要根据材质做细微调整，保证不同温度下的密封可靠性。
