机械传动用指节式铰接接头结构设计

项目分类:通用机械零部件 发布时间:2026-06-01 ID:1173105
  • 机械传动用指节式铰接接头结构设计
  • 机械传动用指节式铰接接头结构设计
  • 机械传动用指节式铰接接头结构设计
  • 机械传动用指节式铰接接头结构设计
  • 机械传动用指节式铰接接头结构设计
  • 机械传动用指节式铰接接头结构设计
  • 机械传动用指节式铰接接头结构设计
  • 机械传动用指节式铰接接头结构设计

这类指节式铰接接头,在中小载荷的机械传动链路里应用场景十分广泛,常见于轻工机械的连杆传动组、自动化设备的角度调节机构、小型农用机具的操纵联动结构中,核心作用是在两根存在一定角度偏移的传动轴之间传递扭矩,同时补偿装配过程中产生的同轴度误差,避免刚性连接带来的轴件憋劲、轴承过早磨损问题。

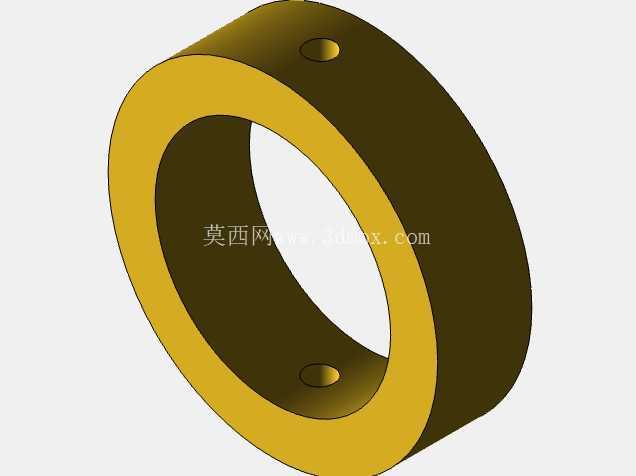

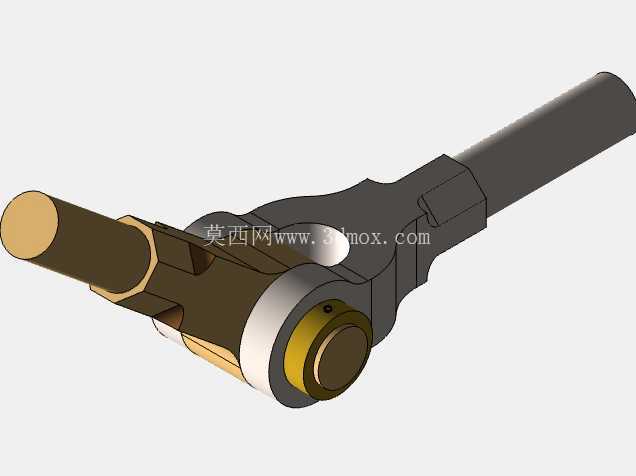

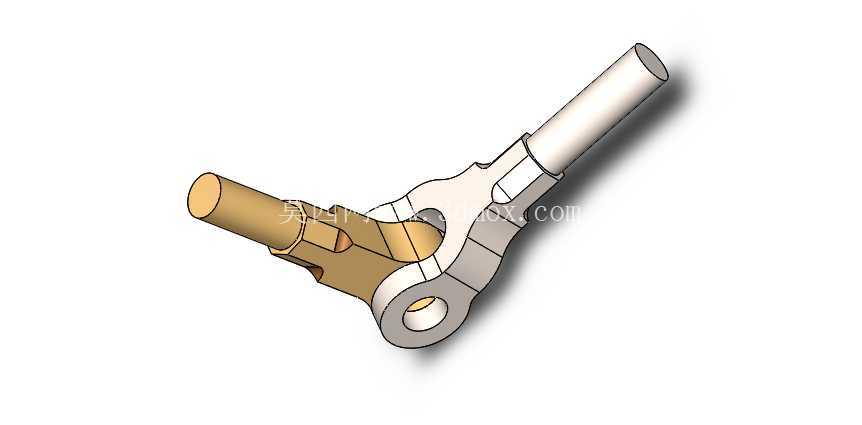

从实际功能特性来看,该接头采用分体式铰接结构,中间铰接段通过销轴实现两个轴端的角度摆动,相比传统的十字轴式万向节,结构更简单,加工难度更低,适合传递扭矩不超过120N·m、摆动角度在±15°以内的传动场景,日常维护时仅需定期在铰接销轴处加注润滑脂即可,无需复杂的拆解保养。

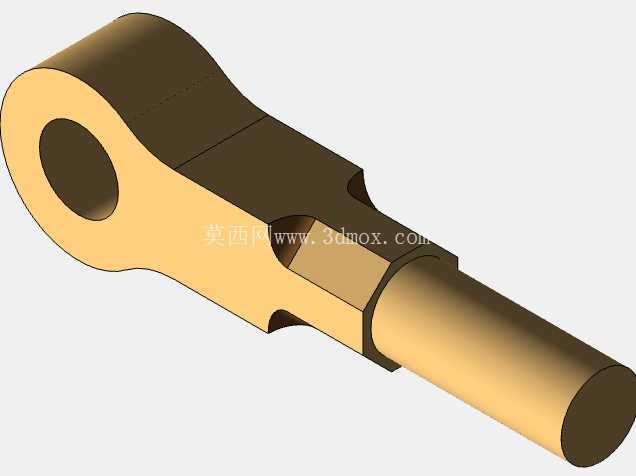

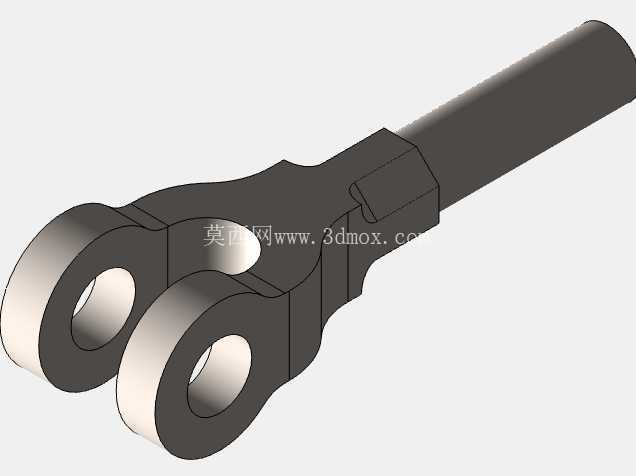

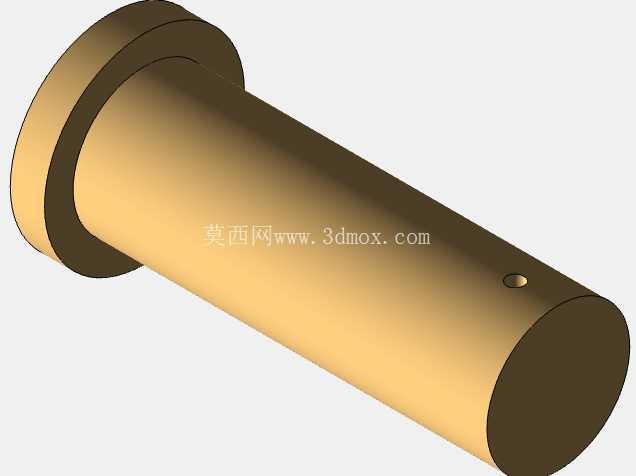

设计过程中首先要明确两端轴段的安装边界,两端伸出的圆柱轴段直径需匹配配套的轴套或者联轴器内孔,轴段上加工的扁位结构是用来配合紧定螺钉实现周向固定,防止传动过程中轴与连接部件发生相对转动,扁位的铣削深度要控制在轴径的1/6到1/5之间,过深会削弱轴段的抗扭强度,过浅则无法提供足够的防转摩擦力。中间的铰接壳体部分采用左右对合的结构,两个半壳通过中间的销轴铰接,销轴与壳体孔之间采用H7/h6的间隙配合,既保证摆动时的灵活性,又不会因为间隙过大产生传动冲击,销轴两端采用铆边或者卡簧固定,防止工作过程中销轴脱出造成传动失效。

外形尺寸设计上,中间铰接段的最大外径要比两端轴段直径大2.5到3倍,保证铰接部位有足够的结构强度承受传动过程中的径向载荷,壳体的壁厚根据传递扭矩的大小计算,通常取轴径的0.3倍左右,避免壁厚过薄在冲击载荷下发生壳体开裂。两端轴段的伸出长度要根据安装空间确定,要预留出足够的安装距离,保证配套的连接件可以完全套入轴段,同时不会和中间的铰接壳体发生运动干涉,当接头摆动到最大角度时,轴段根部与壳体端面之间要保留至少1mm的间隙,防止转动过程中发生剐蹭。

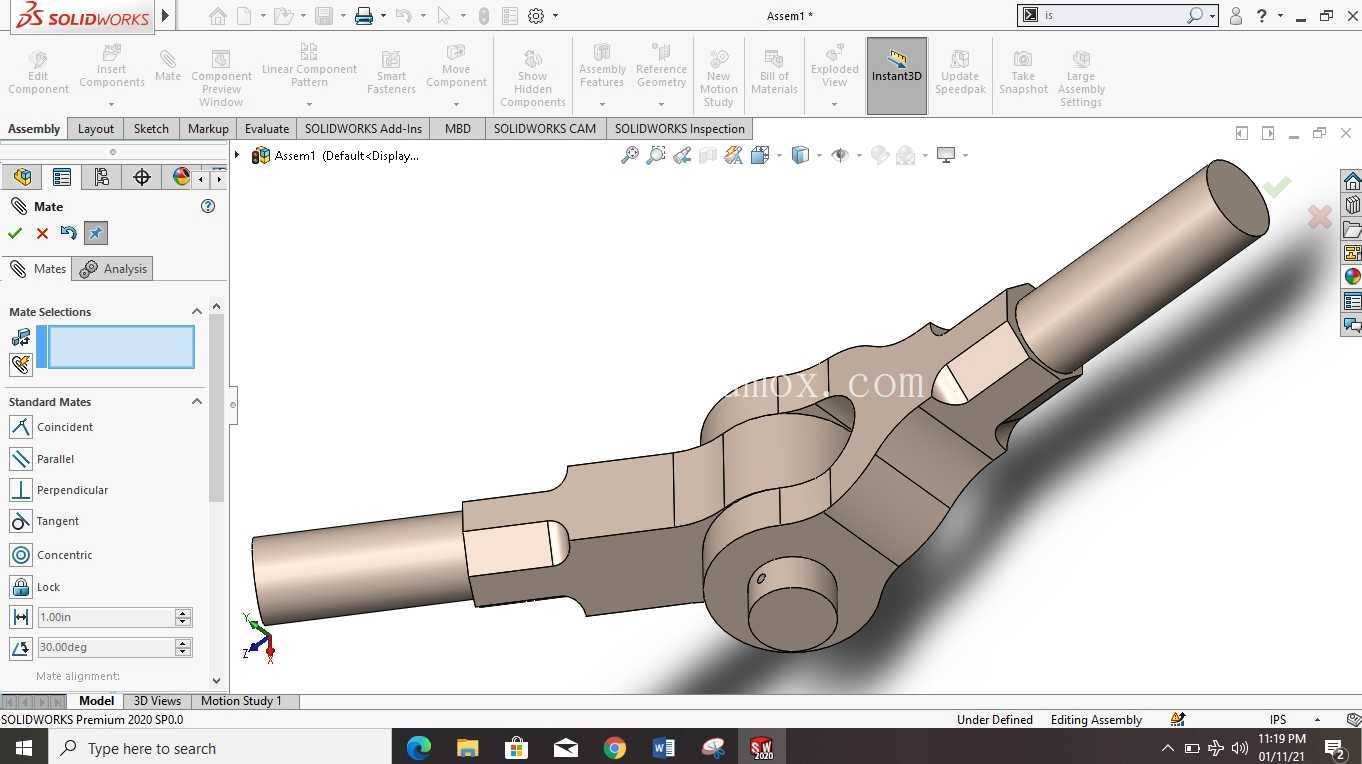

建模过程中需要重点关注铰接部位的配合间隙,装配时要模拟实际工作中的最大摆动角度,检查各个零件之间是否存在干涉,轴段上的扁位要与轴的轴线平行,保证紧定螺钉压紧时受力均匀。另外,壳体的合模面(如果采用铸造工艺生产)要设置在铰接段的对称中心面上,方便铸造模具的开模与后续的机加工定位,铰接销轴的安装孔要保证两个半壳上的孔同轴度误差不超过0.02mm,否则会造成摆动卡滞,加速销轴的磨损。

在实际选型应用时,需要根据传动链路的额定扭矩、最大摆动角度、工作转速来确定接头的具体尺寸,转速较高的场景下需要对接头做动平衡处理,避免高速转动时产生过大的振动;如果工作环境存在较多粉尘或者水汽,还需要在铰接部位加装防尘密封圈,防止杂质进入配合面加剧磨损。这类接头相比刚性联轴器,对安装精度的要求更低,能有效降低装配时的对中难度,在很多对传动精度要求不是极高的中低速传动场景下,是性价比非常高的连接方案。
