集成油路定制液压阀块结构设计

在液压系统的集成化设计场景中，这类定制化的油路块是替代分散式管路连接的核心载体，常见于中小型液压站、机床液压夹紧回路、工程机械的执行元件控制单元中，能够大幅减少管路接头的使用量，降低系统泄漏点，同时压缩液压回路的整体安装空间。从实际使用的角度出发，这类阀块的核心作用是将多个液压阀、外接管路的连通路径集成在实体金属块内部，通过预先加工的内部孔道实现压力油的通断、方向切换、压力分配，不需要在阀与阀之间额外布设大量外接油管，既能够提升液压回路的响应速度，也能减少管路振动带来的接头松动风险。

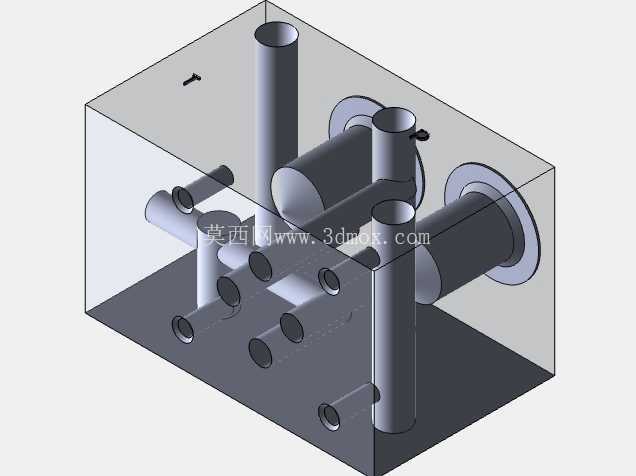

设计这类阀块的时候，首先要梳理清楚对应回路的所有油口连通关系，明确压力油口、回油口、工作油口、泄油口的位置与通径，提前排布各个阀件的安装面，避免内部孔道出现加工干涉，同时要保证每个孔道的通流面积匹配对应回路的流量需求，避免通径过小造成油液节流发热，也要避免孔道间距过小导致块体壁厚不足，承受额定工作压力时出现开裂渗漏。从结构上看，这个阀块采用长方体的基础外形，各个安装面都预留了阀件安装的定位孔与固定螺纹孔，侧面伸出的法兰接口用于对接外部执行元件的管路，垂直布置的孔道用于安装插装阀或者叠加阀，内部的交叉孔道都做了工艺孔封堵的设计，保证油液按照预设路径流动，不会出现内部串油的问题。

在安装边界的考量上，这类阀块的外形尺寸需要匹配安装舱位的预留空间，各个外接油口的朝向要适配现场管路的走线方向，避免安装后出现管路弯折角度过小的问题；阀块的安装底面要保证平面度，固定孔的位置要和安装基座的孔位对齐，安装时不需要额外调整基座就能完成固定。阀块表面的各个油口都做了倒角处理，避免安装密封圈时被锐边切损，内部孔道的相交位置都做了去毛刺处理，防止加工残留的铁屑在油液流动时进入液压阀，造成阀芯卡滞或者密封件划伤。

实际应用中，这类定制阀块往往是针对特定设备的液压回路单独设计的，不像标准阀块有通用的安装尺寸，设计时需要结合对应设备的执行元件数量、动作逻辑、工作压力等级来调整孔道的布局和壁厚，比如应用在机床夹紧回路的阀块，需要同时对接多个夹紧油缸的油路，内部孔道要保证各个夹紧支路的压力均衡，避免出现单个油缸夹紧力不足的问题；应用在小型液压站的阀块，要把溢流阀、单向阀、换向阀的安装位都集成在块体上，减少站体的整体体积。设计过程中还要考虑加工工艺的可行性，内部的深孔加工要匹配现有刀具的加工长度，避免出现无法加工的超长孔道，斜孔的角度要控制在常规加工可实现的范围内，减少特殊工艺带来的加工难度。另外，阀块的各个安装面的粗糙度要满足阀件密封的要求，安装O型圈的槽口尺寸要符合密封件的标准规格，保证阀件安装后能够实现可靠密封，不会在高压工作时出现渗漏。在油路走向的设计上，要尽量减少油液在内部孔道的转折次数，降低油液流动的压力损失，同时要避免出现死腔，防止系统泄压时残留压力油造成执行元件误动作。
