集成式油路阀块液压动力基座

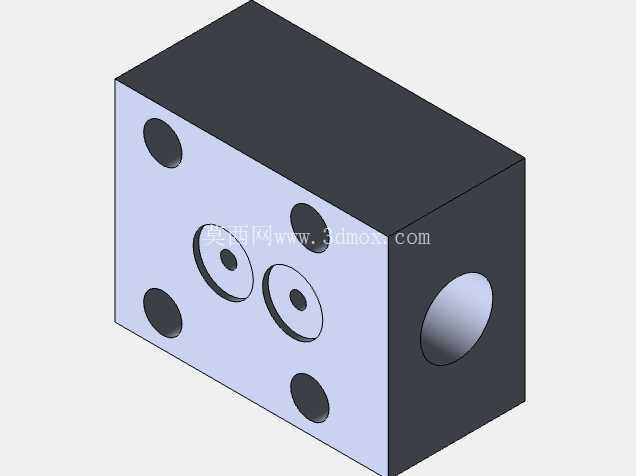

在中小吨位液压站、机床夹紧回路以及压铸机周边辅助油路的改造项目里，零散管式连接带来的接头渗漏始终是现场维护的高频痛点。把单向阀、节流阀、溢流阀这些叠加式元件直接贴装在一块加工成型的方块本体上，用内部钻削流道替代外露油管，正是这类集成油路块存在的核心价值。图中这块六面规整的长方体基座，正面预留了两组带定位销孔的阀安装面，四周分布的沉孔用于穿装固定螺栓，侧面开出的大口径通孔则承担主压力油或回油的进出通道，整体结构完全围绕板式液压阀的叠加安装逻辑展开。

从实际布管思路来看，设计这类块体时最先要敲定的不是外形长宽，而是阀件在安装面上的方位。叠加阀的油口孔位遵循通用安装界面规范，P、T、A、B各通道的相对位置不能错位，因此正面两组同心圆凸台对应的密封沉孔，必须与所选阀片的底面孔位一一对齐；周围四个角位的螺纹孔深度要满足螺栓拧入后不打穿相邻流道，孔底与内部油道之间至少保留足够的安全壁厚，避免高压下出现贯通裂纹。块体顶面与侧面的光面孔洞，一部分是通往阀口的工艺钻孔，在装配时会用堵头封死，另一部分则是外接压力表、测压接头或旁通油路的预留接口。

流道走向的规划直接决定了块体的压损表现。主进油道从侧面大孔进入后，会沿块体内部横向贯通，再通过垂直钻孔分别连通两组阀安装面的压力腔，回油道则采用更低的流速设计，孔径适当放大以减少背压。钻孔相交处需要做去毛刺处理，交叉孔口的锐边若残留铁屑，在系统冲洗阶段很容易被冲入阀口造成阀芯卡滞，这也是块体加工后必须进行高压冲洗和油道窥视检查的原因。外形尺寸方面，这类阀块的长宽边界完全由阀片的叠加数量决定：两组阀位横向并排布置时，块体宽度要覆盖阀片外缘并留出扳手空间，高度方向则需保证底部钻孔不与顶面安装螺栓干涉，常规同规格块体的棱边都会做小倒角处理，既去除加工锐边，也避免装配时划伤密封件。

安装边界的处理在整机布局中同样关键。块体背面通常作为贴靠油箱或安装支架的基准面，平面度需要经过铣削保证，若依托支架固定，背面可额外加工螺纹孔用于锁紧；正面阀片叠加后会向外伸出一定高度，周围要预留出电磁阀插头的插拔空间以及手动应急按钮的操作位置。侧面主油口采用内螺纹连接时，管口端面的沉台要容纳密封垫圈，拧入管接头后的扭矩不能过大，否则块体局部应力集中会引发孔口微裂。在压铸模具的抽芯回路中，这类阀块常直接固定在模具动模侧的支架上，近距离连接抽芯油缸，大幅缩短高压油管长度，既减少了管路爆脱风险，也让设备外观更紧凑。

建模过程中，这类零件最容易出现的疏漏是工艺堵头孔的深度标注。内部斜向或横向的工艺钻口在块体外表面会形成多个小孔，每个孔都需要对应螺塞规格与密封形式，建模时若只画出通孔而省略堵头装配位，后续采购与装配环节就会出现油口泄漏的隐患。另外阀安装面的表面粗糙度有明确要求，贴合面需磨削加工，平面度过差会导致阀片底部密封圈受压不均，使用一段时间后出现渗油。块体材质一般选用热轧型钢或锻件，毛坯先经六面粗铣，再精加工各孔系，流道内部的清洁度等级要随主机液压系统的要求同步控制。

从功能扩展角度看，这种双阀位布局可以灵活组合不同阀件：一组配单向节流阀控制油缸速度，另一组配液控单向阀实现负载保压，两块阀片共用同一进回油道，省去了外部三通接头。在多执行器的小型液压站中，还可以在块体剩余面追加压力继电器接口，直接采集系统压力信号，无需额外外接管路。整个块体没有复杂的曲面特征，全部由平面与圆柱孔构成，但孔系之间的位置度、壁厚校核以及流道通流面积的匹配，才是设计中真正需要反复核对的核心内容。
