平流层射弹弹射释放装置结构设计

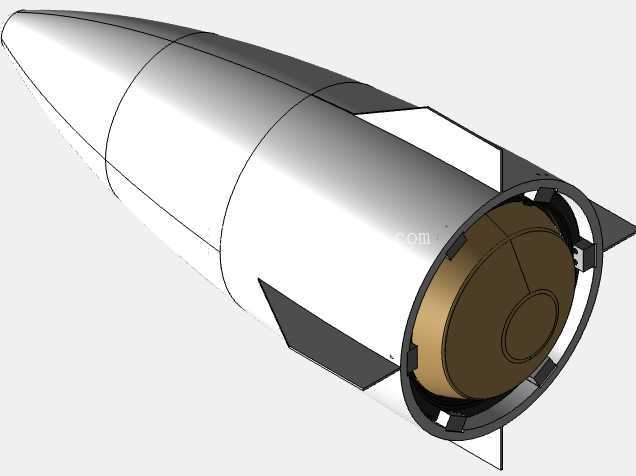

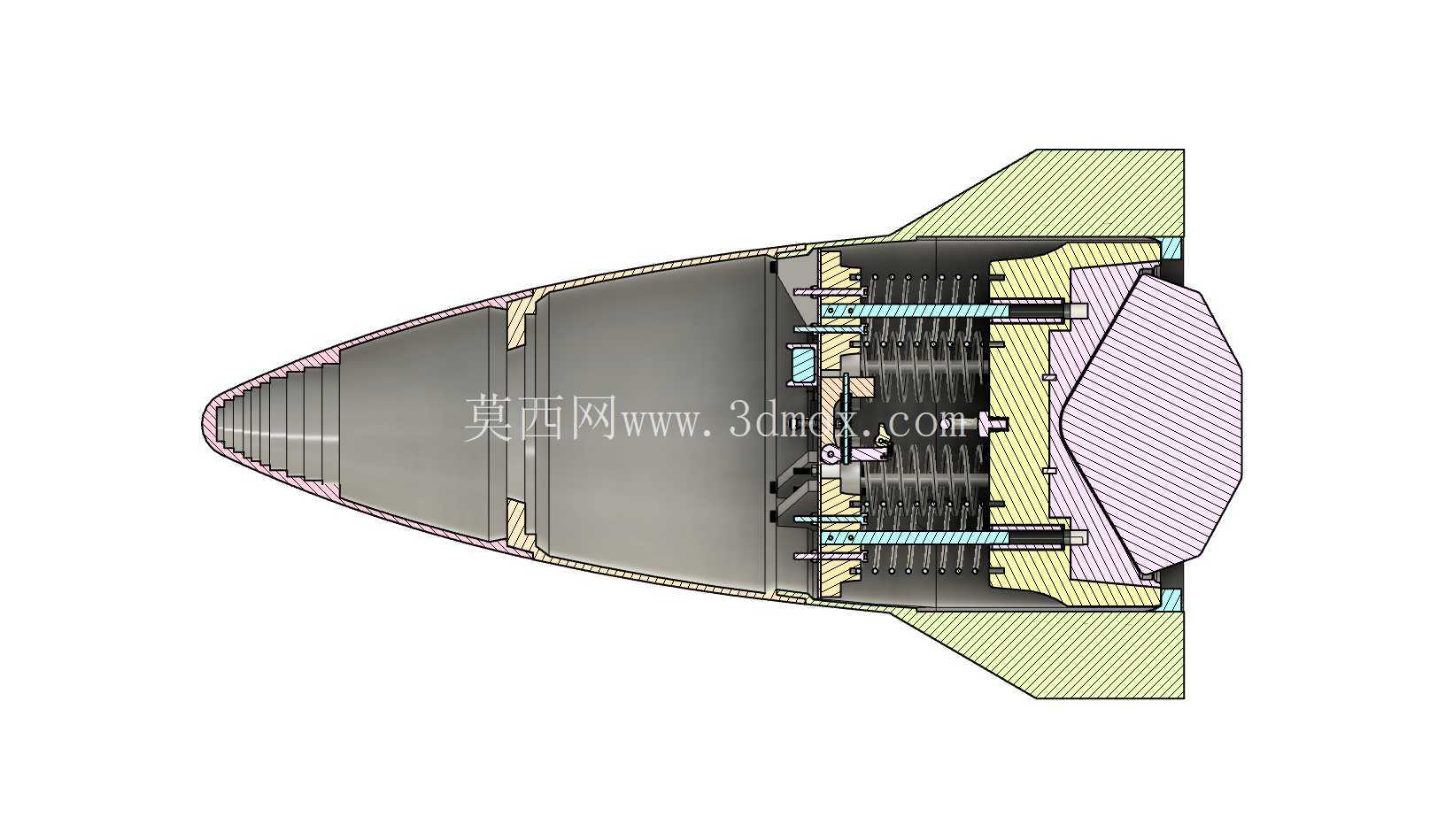

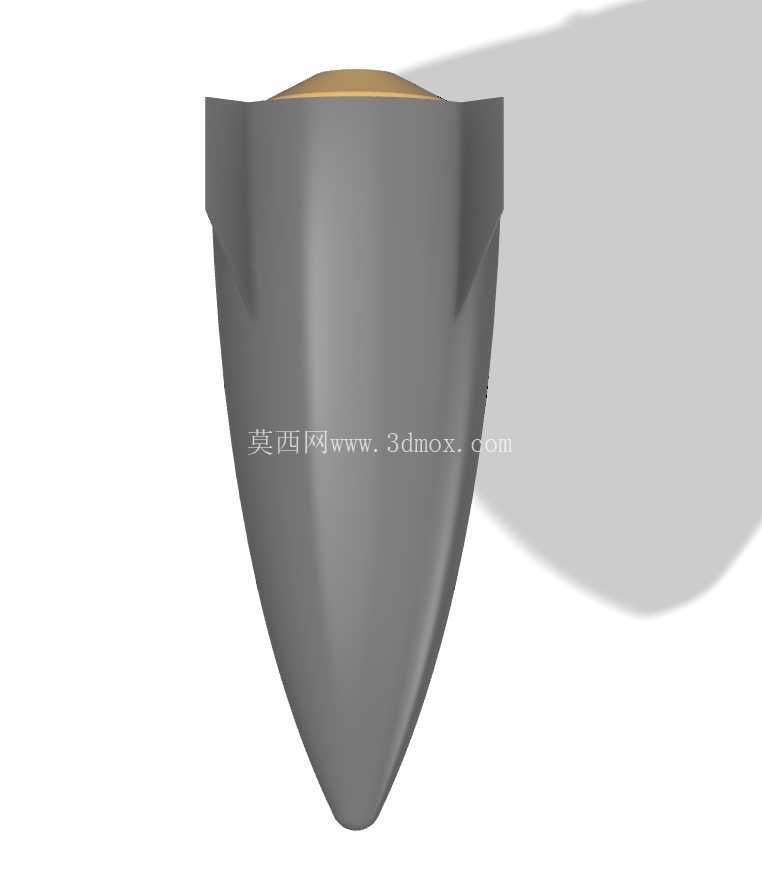

　　该弹射释放装置主要面向平流层超音速测试场景，核心作用是在高空高速飞行环境下，可靠完成测试胶囊的弹射与干净分离，为平流层相关科研试验提供稳定的载荷投放执行方案。从结构设计逻辑来看，整套机构优先保障机械层面的动作可靠性，没有过度依赖电子控制单元，核心执行单元采用两步棘轮释放结构，将弹簧加载的弹射推力与精密线性引导结构做集成设计，避免超音速气流干扰下出现卡滞、分离轨迹偏移的问题。整套装置的外形采用流线型旋成体设计，头部为大长细比圆锥过渡段，中段为等直径圆柱舱段，尾部为弹射机构安装舱，外表面设置有四片对称布置的稳定翼面，翼面与舱体采用一体化安装定位，保证飞行过程中的气动稳定性，不会因为翼面安装偏差带来额外的气动扰动。

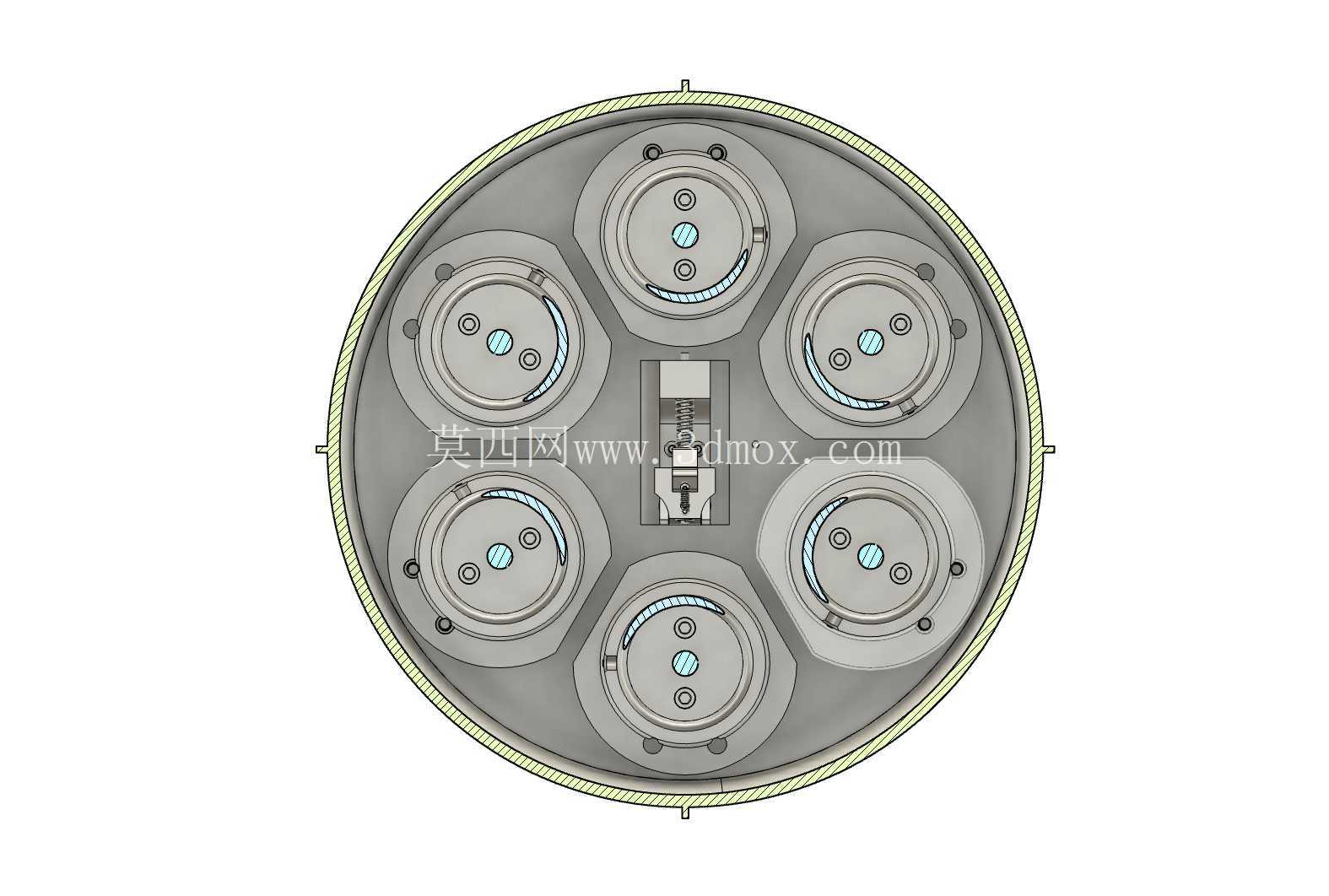

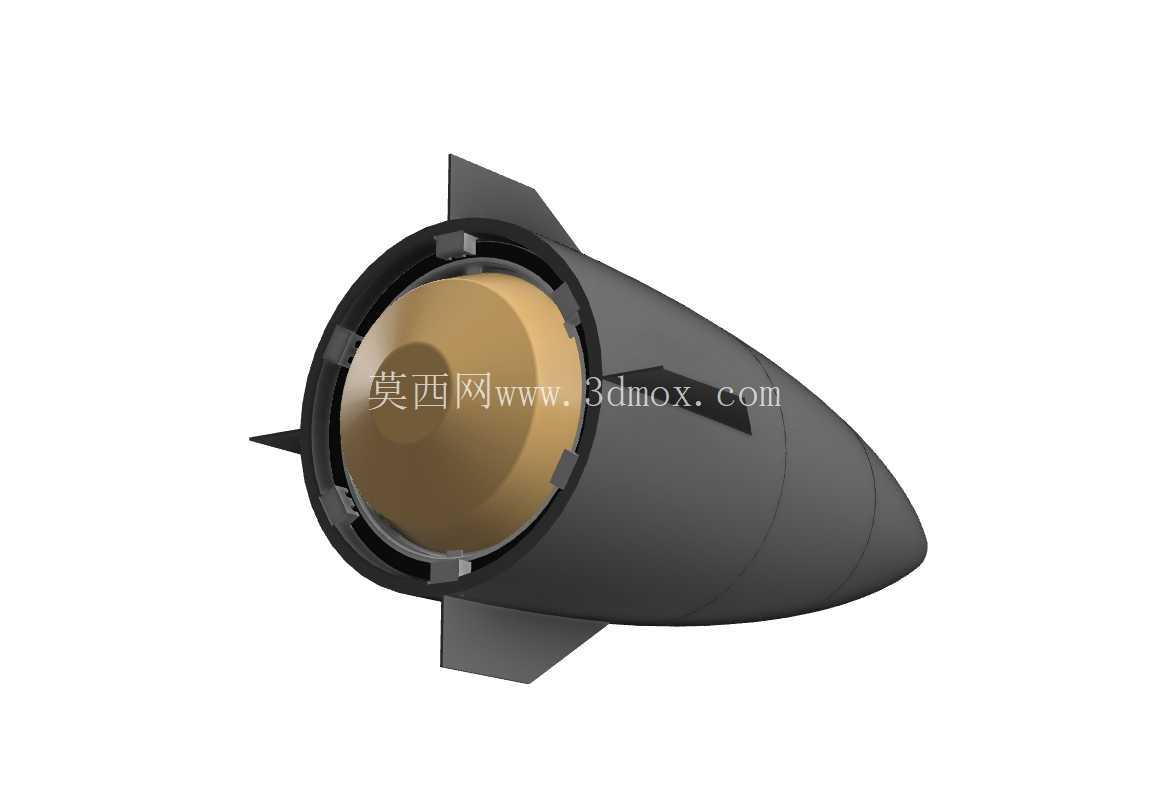

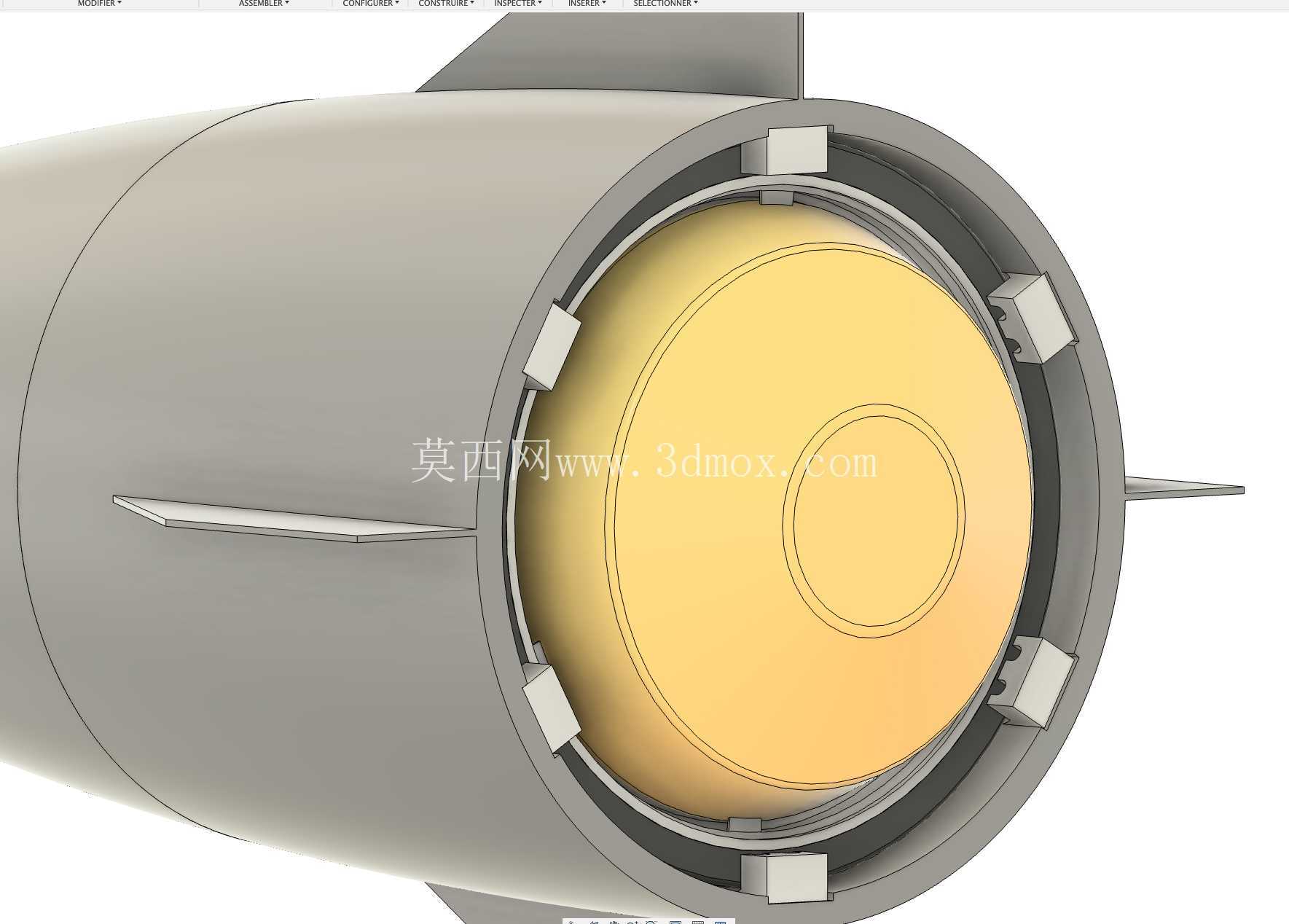

　　安装边界方面，整套机构的外径与搭载平台的舱段内径保持一致，采用轴向定位法兰与舱段连接，尾部预留有测试胶囊的安装容腔，容腔尺寸可适配不同几何外形的模块化测试胶囊接口，不需要对主体结构做大规模修改即可完成不同规格测试载荷的适配。在部件选型上，核心承载与动作部件大量采用成熟的商业现成组件，降低加工与装配难度，其中热丝释放单元采用镍铬合金烧丝技术，作为故障安全冗余设计，即便主棘轮释放机构出现动作异常，也能通过烧丝触发完成应急释放，保障测试过程的安全性，同时这种设计也能满足大批量测试任务的低成本制造要求。

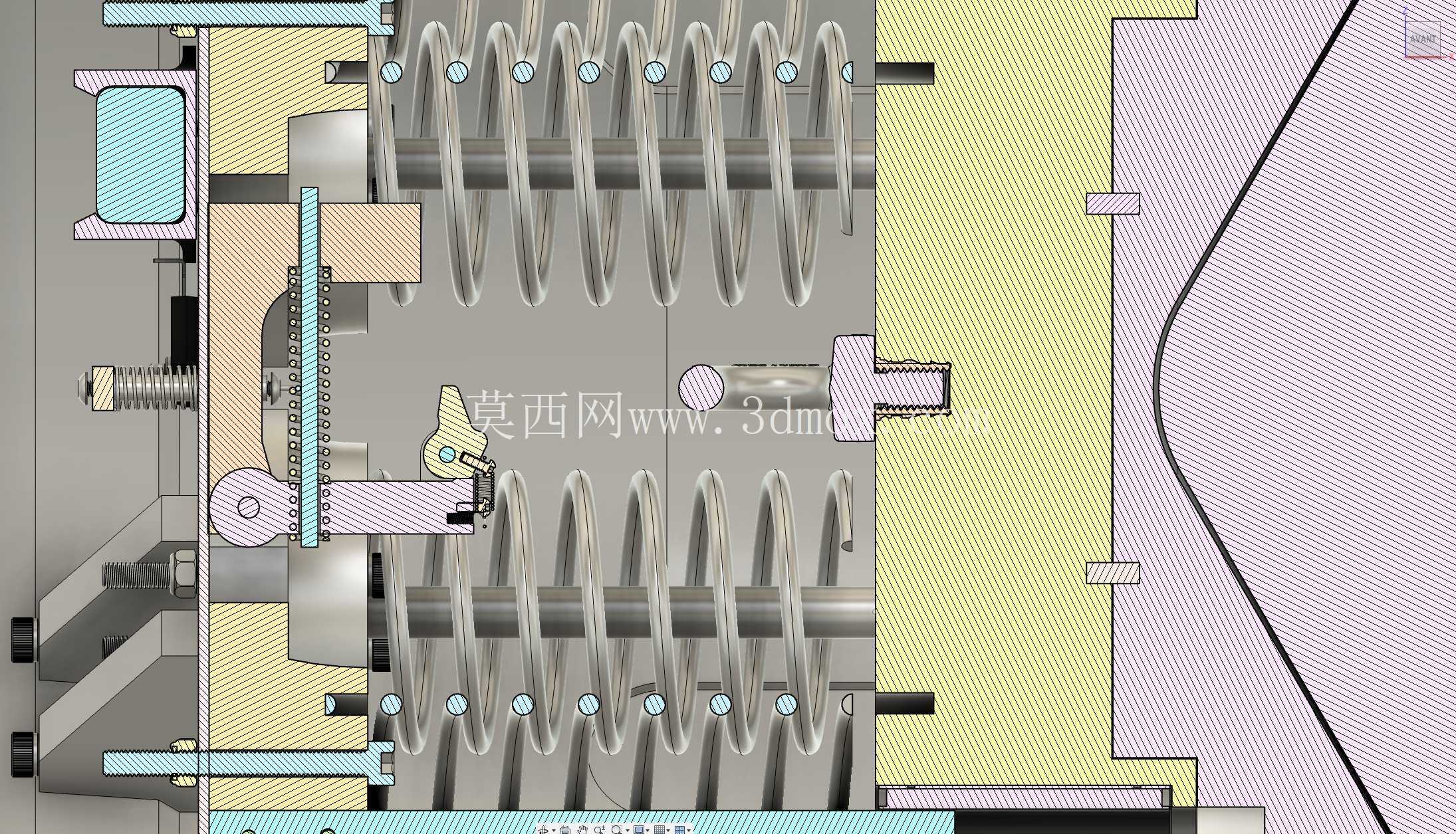

　　线性引导结构采用低摩擦滑动导向副，弹射过程中胶囊沿轴向做直线运动，不会出现偏摆磕碰舱壁的情况，保证分离初始姿态符合测试要求，弹簧加载单元的推力经过精确匹配，既能够保证胶囊在超音速外流场条件下顺利弹出舱体，又不会因为推力过大导致胶囊承受过大过载，损坏内部测试元器件。棘轮锁止机构在待发射状态下通过棘爪卡住弹射推杆，锁止力经过校核，能够承受飞行过程中的振动、过载载荷，不会出现意外解锁的情况，解锁动作通过机械触发完成，触发行程与触发力都做了冗余设计，避免因为加工公差导致触发失败。整套结构的零部件大部分可采用3D打印定制加工，非承力部件采用轻质工程塑料制作，承力部件采用高强度铝合金加工，在保证结构强度的前提下尽可能降低整体重量，适配高空飞行平台的载荷重量限制。从实际应用角度来看，这套机构解决了平流层测试环境中，高速气流下载荷可靠分离的痛点，传统的爆炸螺栓分离方式存在冲击大、成本高、安全隐患大的问题，而纯机械弹簧加棘轮的释放方式，冲击载荷小，可重复使用，存储与运输过程中安全性更高，不需要特殊的火工品存储条件。

　　在结构细节设计上，舱段之间的连接采用定位销加螺栓的固定方式，保证装配同轴度，避免因为装配偏差导致导向副卡滞，尾部的舱口边缘做了倒角修形，减少弹射过程中胶囊与舱口的剐蹭风险，稳定翼面的安装座与舱体一体化成型，减少装配环节带来的误差。整套机构的动作逻辑清晰，待飞状态下胶囊压缩弹射弹簧放置在尾部容腔内，棘轮机构锁死弹射推杆，热丝释放机构作为冗余保险处于待触发状态；当到达指定测试位置后，首先触发棘轮解锁，弹簧推动推杆沿线性导轨带动胶囊向外运动，当胶囊完全离开舱体后，在气流作用下沿预定轨迹飞行；如果棘轮解锁失效，则触发镍铬合金烧丝，烧断固定锁止结构的熔丝，完成应急释放，双重保险设计大幅提升了机构的任务可靠性。
