铸造设备专用立式支撑安装固定构件

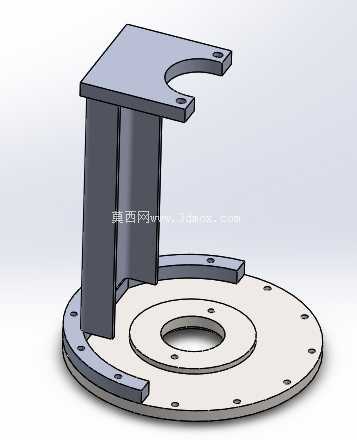

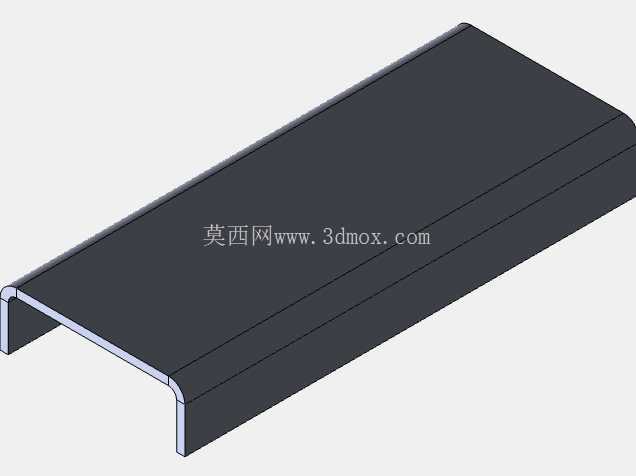

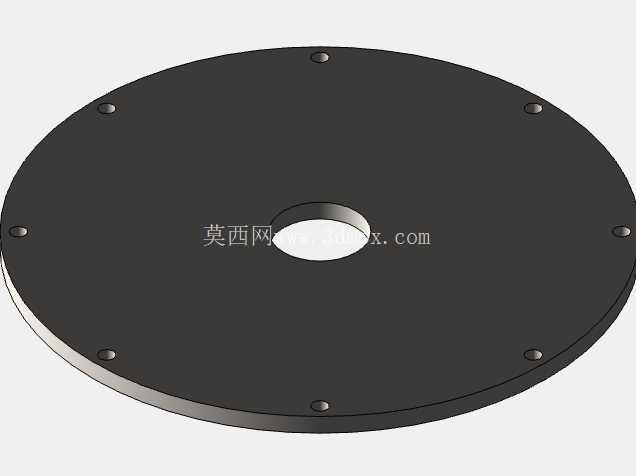

　　该构件主要应用于立式铸造工位的执行端承载场景，适配中小型重力铸造、低压铸造设备的辅助机构安装需求，日常工况下承担上部执行模组的竖向载荷与侧向扭转力，是连接设备基座与上部作业模组的核心过渡承载件。从结构设计逻辑来看，构件采用上下分体承载的布局思路，底部为带环形定位止口的圆形法兰安装盘，盘面均匀分布多组螺栓过孔，可直接与铸造设备的回转工作台或固定基座通过内六角螺栓锁紧，环形止口与基座定位凸台采用H7/h6间隙配合，安装时可快速完成同轴度找正，避免后期运行出现偏心晃动。法兰盘上方设置两组平行竖向支撑板，板件与底部法兰采用满焊连接工艺，焊缝沿板件两侧连续施焊，焊后做去应力退火处理，消除焊接残余应力避免长期承载出现变形。

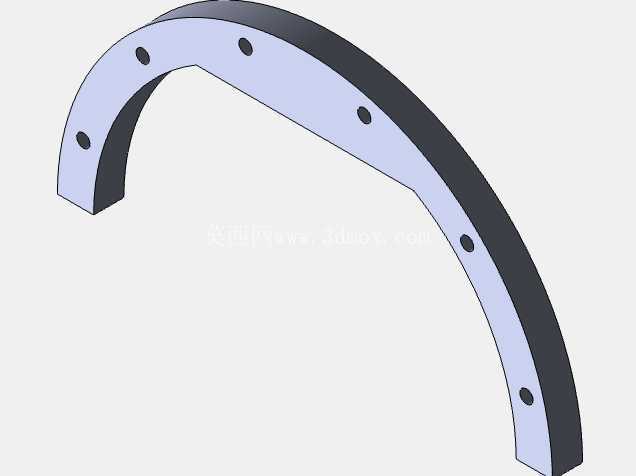

　　竖向支撑板顶部连接带开口卡槽的水平安装板，开口卡槽为半圆避让结构，主要用于容纳上部作业模组的回转主轴或管线排布空间，卡槽两侧的板体上预留两组螺栓安装孔，可直接固定上部的浇铸机械手、模具压紧机构或者检测传感器支架，安装孔位做沉头处理，避免螺栓头突出干涉上部模组的回转动作。从安装边界尺寸来看，底部法兰盘的外径适配常规300-400mm规格的铸造设备工作台安装位，环形止口的内径匹配行业通用的120mm主轴避让尺寸，竖向支撑板的高度控制在200mm区间，既保证上部模组有足够的作业高度空间，又避免支撑跨度过大导致整体刚性不足，顶部水平安装板的开口半径为50mm，可容纳直径100mm以内的主轴或管线束通过。

　　在功能特性上，该构件整体采用Q235碳素结构钢加工成型，表面做发黑防锈处理，可适应铸造车间多粉尘、少量切削液飞溅的工况环境，竖向支撑板之间预留充足的走线空间，上部模组的液压油管、信号线缆可从两板之间的空腔排布至底部法兰的中心过孔，直接接入设备内部的走线槽，避免管线外露被高温铸渣飞溅损坏。设计阶段针对承载能力做了有限元校核，在顶部承受500kg竖向静载荷、同时承受100N·m侧向扭转力矩的工况下，构件最大变形量控制在0.02mm以内，完全满足铸造工位重复定位精度的要求，法兰盘上的安装孔采用长圆孔与圆孔组合排布，其中3个圆孔为基准定位孔，剩余孔位为长圆调整孔，安装时可根据实际对接的基座孔位做±2mm的位置微调，降低基座加工误差带来的安装难度。

　　实际投产使用时，该构件可直接替换原有铸造设备上的焊接式非标支架，无需对设备基座做二次加工，整体安装耗时可控制在30分钟以内，后期维护时仅需拆卸顶部安装板的连接螺栓即可完成上部模组的更换，无需拆解底部法兰与基座的连接，大幅降低工位换型的停机时间。针对铸造车间的高温工况，构件的所有板件边缘均做了R3圆角倒钝处理，避免操作人员安装维护时被尖锐边角划伤，同时竖向支撑板的厚度设置为12mm，在保证刚性的前提下尽可能控制整体重量，单人即可完成搬运安装作业，无需借助起重设备。
