锥段式法兰连接适配转接构件

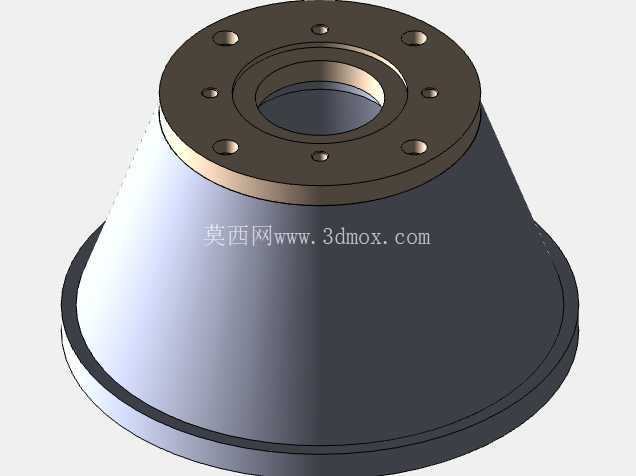

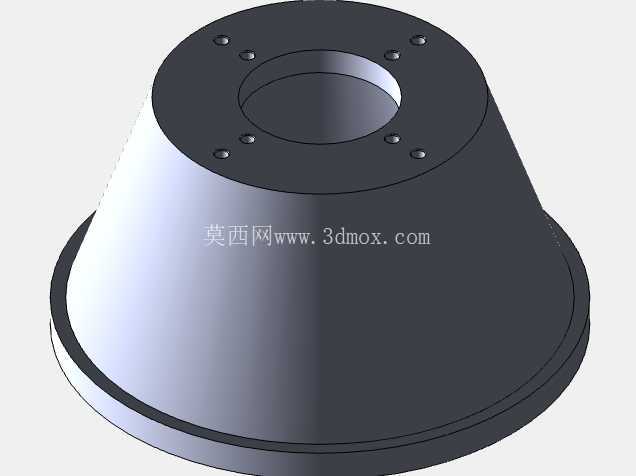

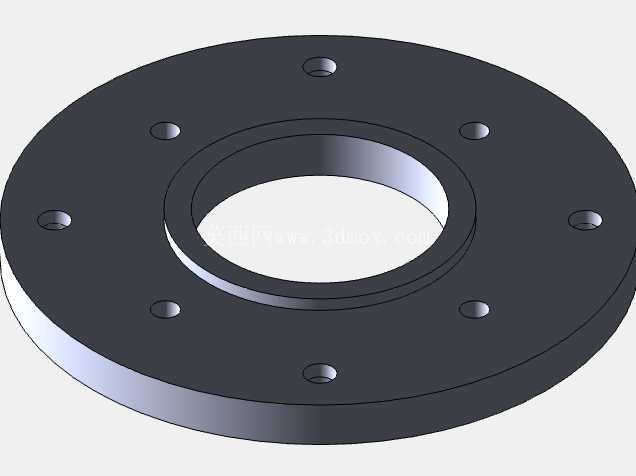

　　在铸造生产的浇注系统、工业管路的异径对接、压力罐体的端口接驳场景里，这类带锥度过渡的法兰固定适配器是解决不同口径、不同安装基准部件衔接的核心构件，很多现场安装出现的同轴度偏差、密封面错位、应力集中断裂问题，往往都是因为转接件的结构设计没有匹配安装边界的实际约束。从结构上看，该构件采用上端小直径法兰安装面、下端大直径敞口的锥台过渡结构，上端法兰面均匀分布8个沉头安装孔，孔位采用跨中均布的排布方式，避免了螺栓安装时与相邻管路的加强筋、焊缝位置产生干涉，沉孔的深度设计刚好覆盖标准内六角螺栓的头部高度，安装后螺栓端面不会突出法兰平面，保证对接面的完全贴合，不会出现局部间隙导致的密封失效。

　　锥段的壁厚采用渐变设计，靠近上端法兰的位置壁厚较厚，因为这个区域是螺栓预紧力的主要承载区，需要足够的截面强度抵抗螺栓锁紧时的压应力，避免法兰面受载后出现翘曲变形；靠近下端大口径的位置壁厚逐步收窄，既可以降低整个构件的整体重量，也能减少铸造过程中厚大截面带来的缩孔、缩松缺陷，锥段的外表面采用光滑圆弧过渡，没有尖锐的棱角转折，一方面可以降低流体在构件内部流动时的局部阻力，减少介质输送过程中的压损，另一方面也能避免应力集中，在承受交变压力载荷时不会在转角位置萌生疲劳裂纹。上端法兰的中心通孔与构件内部的锥腔采用同轴设计，加工时可以一次装夹完成内孔与法兰端面的车削加工，有效保证安装面与内孔轴线的垂直度，安装后不会出现管路偏斜的问题。

　　下端的大直径端口边缘设计有一圈加厚的止口凸台，这个凸台的尺寸与对接部件的内止口采用间隙配合，安装时可以先通过止口完成径向定位，再进行周边的焊接或者螺栓紧固，大幅降低现场安装的对位难度，即使是高空作业、狭小空间作业的场景，也能快速完成装配对位，不需要反复调整构件的位置。从安装边界来看，上端法兰的螺栓孔分布圆直径小于锥段最大外径的二分之一，这意味着当上端对接小口径管路或者设备端口时，螺栓的安装操作空间不会被锥段外壁遮挡，用标准棘轮扳手就可以完成螺栓的预紧操作，不需要定制特殊的加长套筒或者转角扳手，降低了安装工具的适配要求。构件的整体高度控制在上下端口直径差的1.2倍左右，这个比例既可以保证介质在锥腔内流动时的流态平稳，不会因为锥角过大产生涡流、紊流，也不会因为锥段过长导致构件的整体悬臂长度过大，在承受管路振动载荷时出现根部焊缝开裂的问题。在铸造工艺性上，整个构件的拔模方向统一沿中心轴线方向，没有侧向的凹凸结构，不需要设计复杂的抽芯机构，采用普通的砂型铸造就可以完成毛坯生产，毛坯的加工余量只需要预留法兰端面、安装孔、止口位置的少量余量，大幅减少后续机加工的工时，降低生产制造成本。

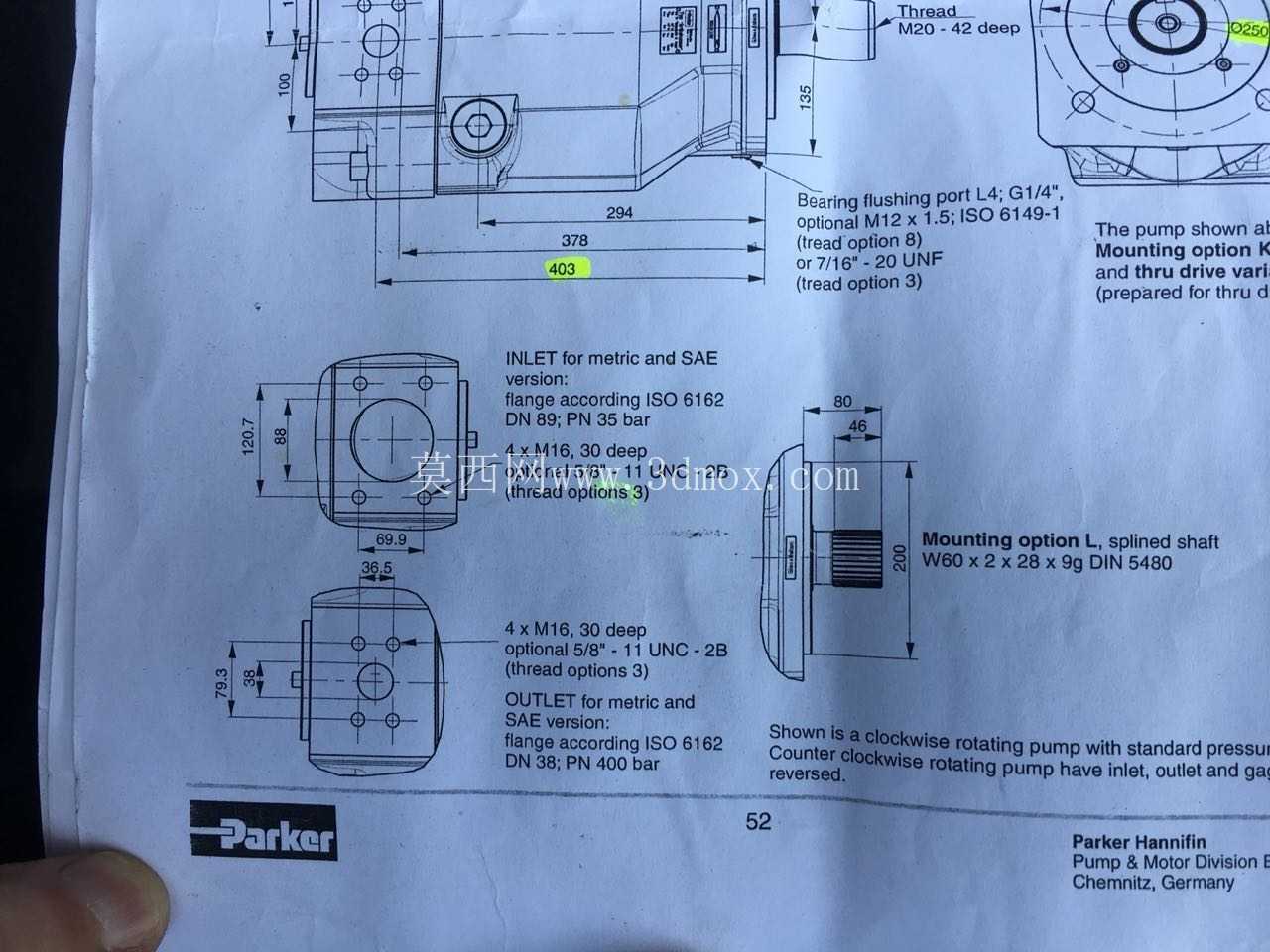

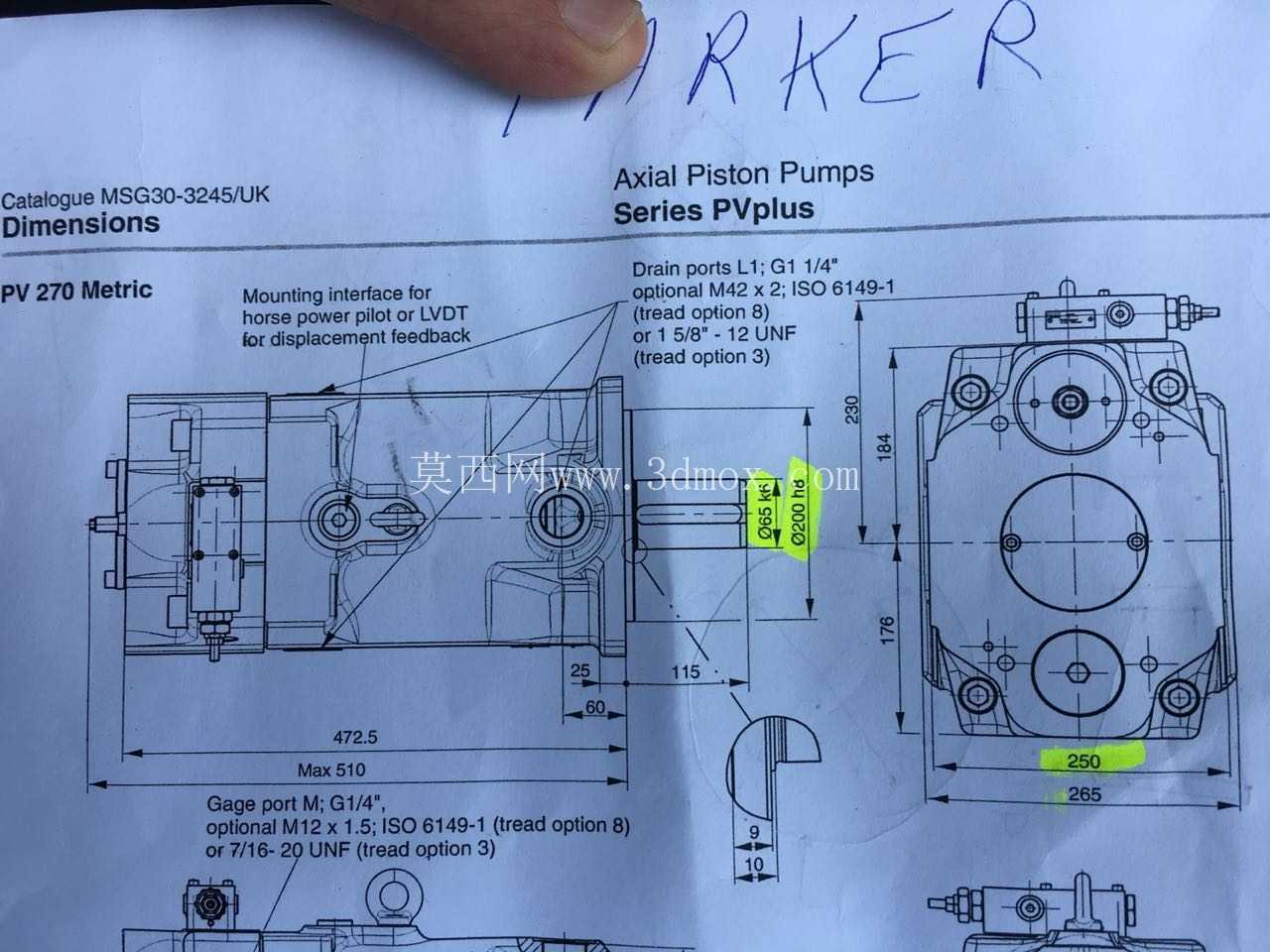

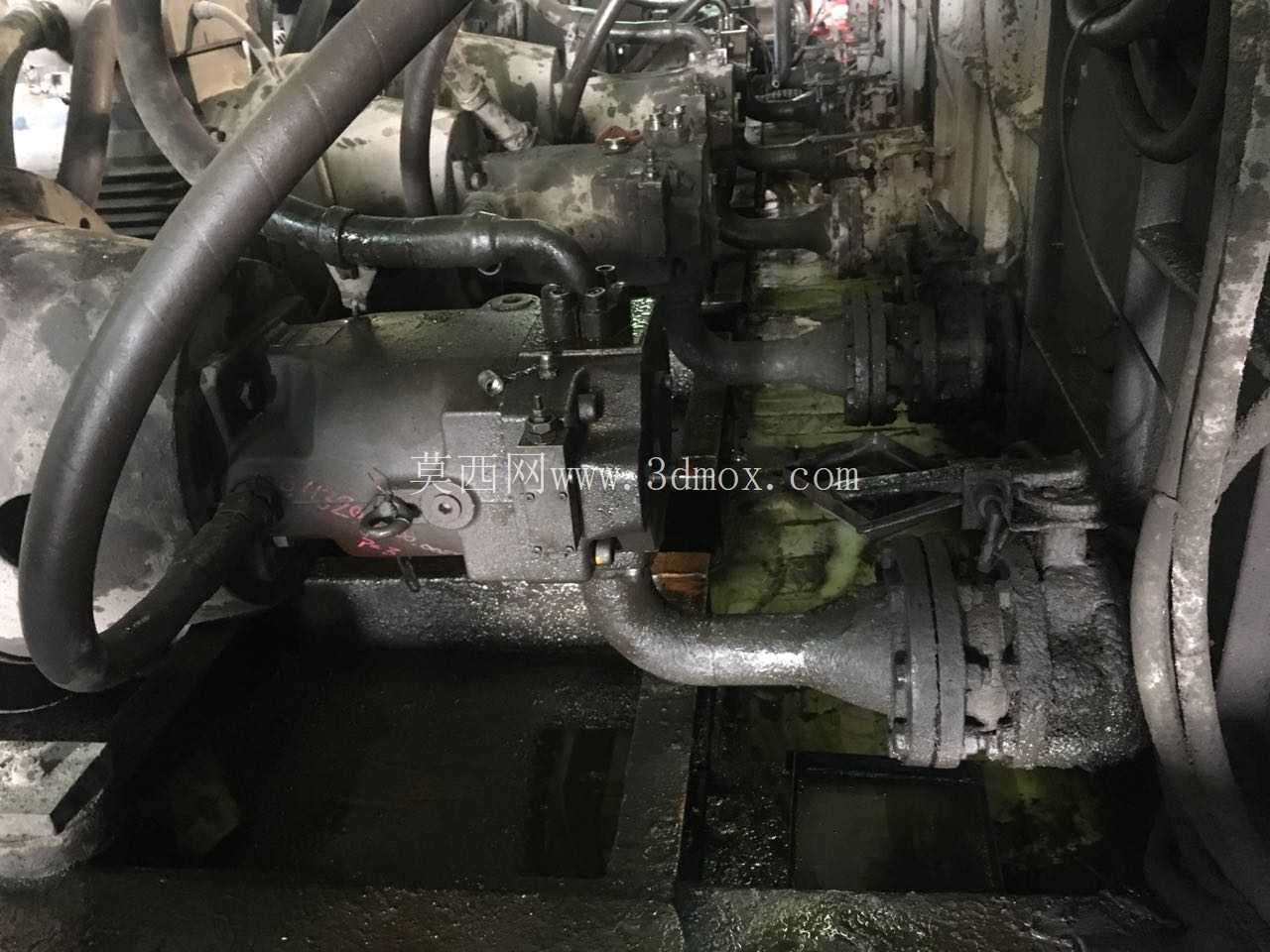

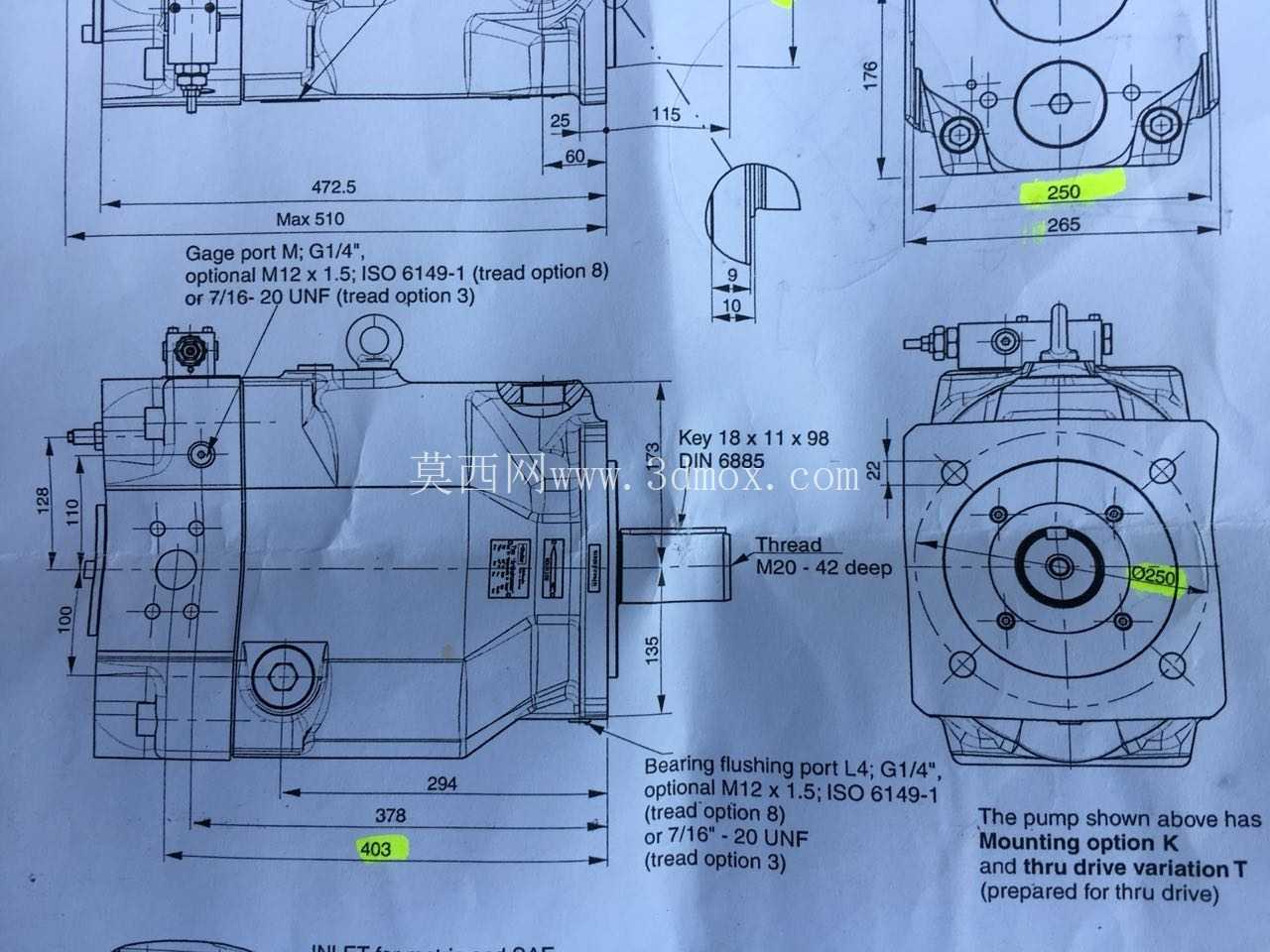

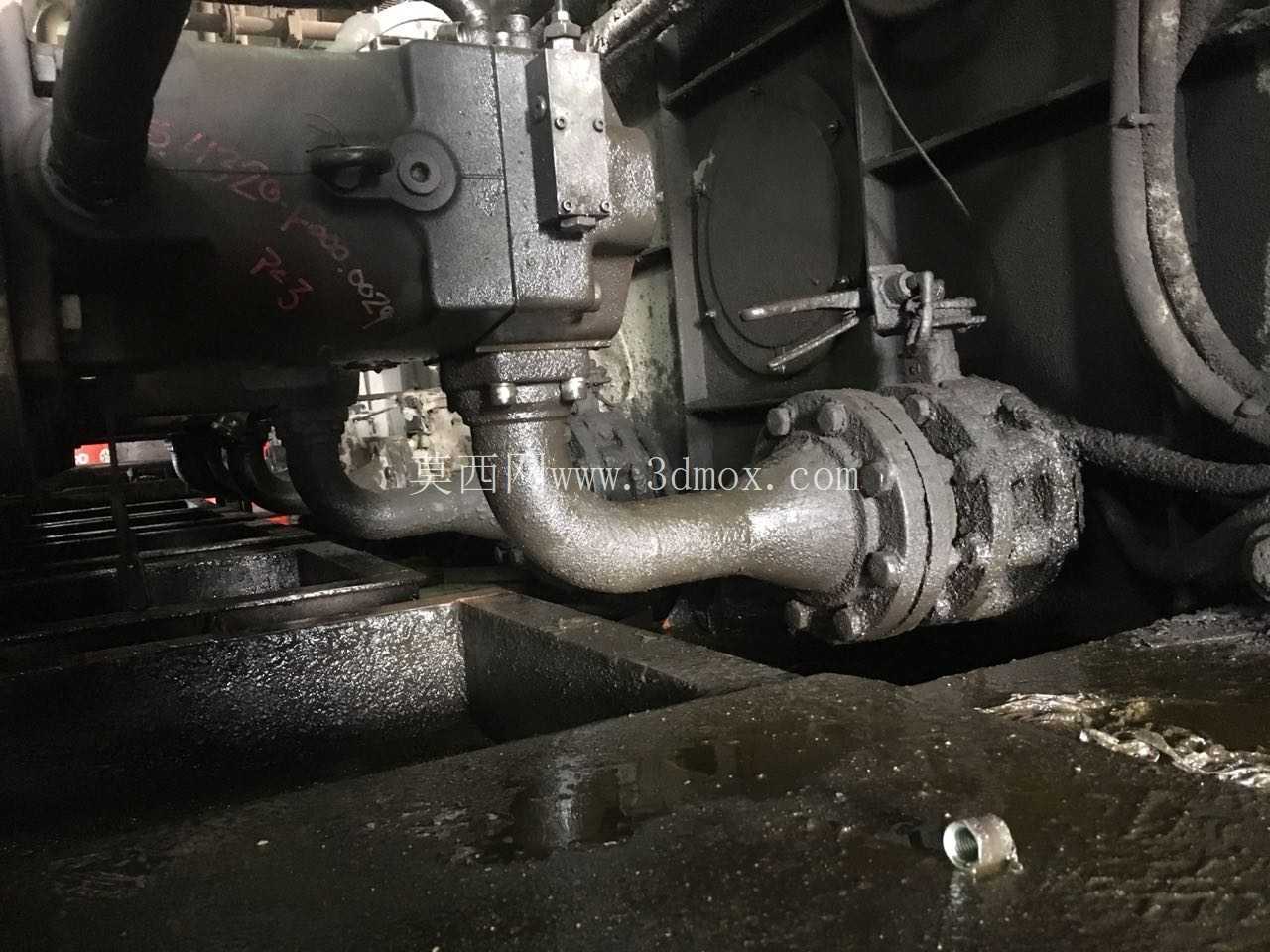

　　密封面的设计上，上端法兰面采用全平面加工，表面粗糙度控制在Ra3.2以内，可以适配非金属平垫片、金属缠绕垫片等多种密封形式，满足不同压力等级、不同介质工况的密封要求，不需要针对特定垫片单独加工密封槽，提升了构件的通用适配性。在实际选型应用时，需要注意核对上端法兰的孔位数量、分布圆直径与对接设备的安装孔位完全匹配，下端止口的尺寸与对接管路的内径公差符合配合要求，同时根据输送介质的腐蚀性、工作温度选择对应的铸件材质，常规工况下采用普通铸钢即可满足强度要求，腐蚀工况则可以选用不锈钢材质或者增加内壁防腐涂层。很多现场改造项目中，会遇到新旧设备接口尺寸不统一、安装基准存在偏差的问题，这类锥段法兰适配器不需要对原有设备或者管路进行大规模的切割、焊接改造，只需要通过两端的连接结构就可以完成异径接口的对接，大幅缩短现场施工的周期，也减少了改造过程中对原有系统结构强度的破坏。
