单杆式液压缸缸体结构三维设计

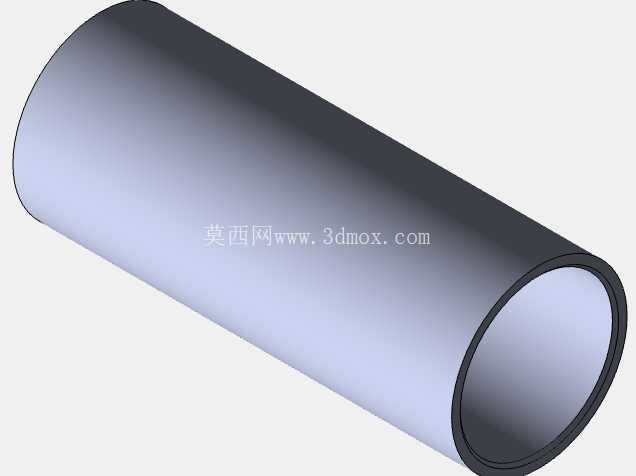

　　在液压传动系统的实际落地场景里，这类单出杆缸体结构是应用覆盖度极高的执行元件，从工装夹具的夹紧动作回路、工程机械的举升机构，到自动化生产线的推料、限位工位，再到机床设备的进给驱动单元，都能见到同结构元件的身影。不同于集成式整装油缸的设计思路，本次拆解的缸体单元聚焦核心承压筒体与端侧连接结构的独立设计，没有叠加活塞杆、密封组、导向套等装配件，能给做液压系统二次开发、非标油缸定制的结构工程师提供更灵活的建模参考。从功能特性上看，该缸体作为液压油的承压容腔，需要承受持续的交变油压载荷，筒身采用等壁厚圆柱结构设计，能在保证额定承压能力的前提下，尽可能降低筒体自身重量，减少材料冗余。

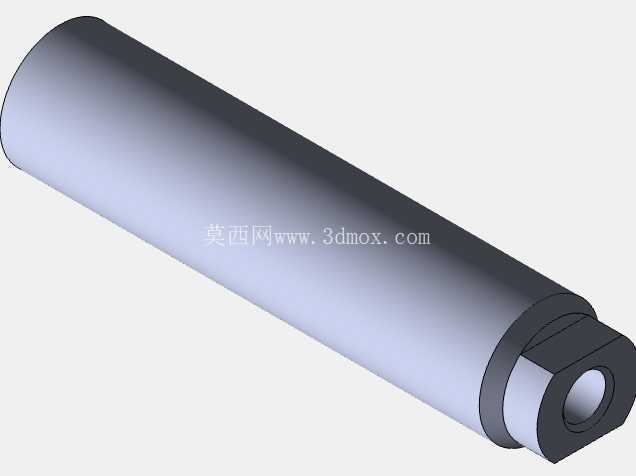

　　端侧的连接法兰做了切边处理，并非整圆法兰结构，这种设计一方面能压缩安装所需的平面空间，适配安装位局促的紧凑型设备布局，另一方面切边后的平面可以作为安装周向定位的基准面，避免缸体在长期往复动作中出现周向转动，保证出力方向的一致性。从设计思路的落地逻辑来看，建模阶段优先保证了筒体内腔的圆柱度公差预留，内壁的加工余量在三维模型中做了明确的层差标注，方便后续工艺人员对接加工工序时，直接提取尺寸做珩磨工序的参数设定。端侧的油道接口做了同轴度约束，和筒体内腔的轴线偏差控制在液压元件通用的公差带范围内，避免后续装配管接头时出现偏载，导致密封件过早磨损。

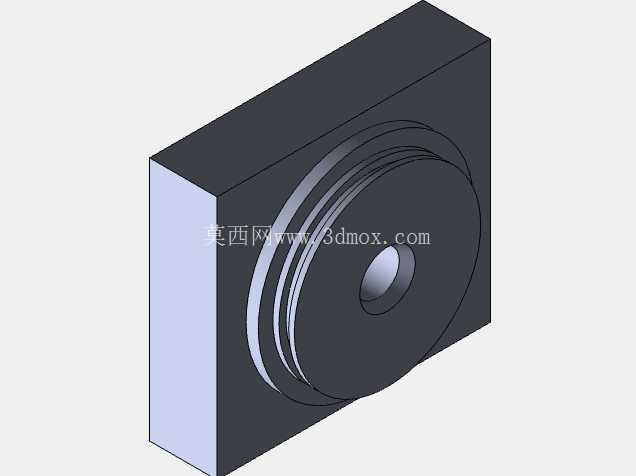

　　外形尺寸与安装边界方面，筒身的长径比适配中短行程的直线驱动需求，不需要额外加装中间支撑结构就能满足活塞杆伸出时的刚度要求，端侧法兰的安装孔位采用对称布局，孔距尺寸符合通用液压油缸的安装互换标准，能直接适配多数现成的油缸安装座、耳轴配件，不需要单独定制连接工装。在实际设备选型匹配时，这类缸体结构可以根据系统的额定工作压力调整筒壁厚度参数，模型中做了参数化的壁厚关联设定，修改壁厚尺寸时，端侧法兰的衔接圆角、焊接坡口尺寸会同步更新，不需要重新绘制衔接特征。

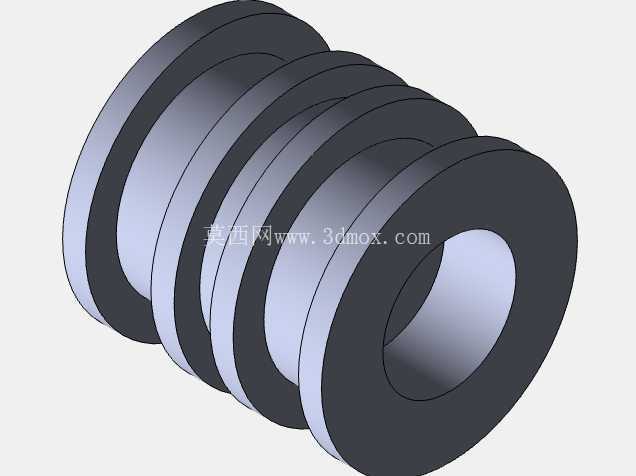

　　筒身外侧没有做多余的加强筋结构，依靠圆柱筒体自身的结构强度承载径向力，这种设计能简化外圆的加工工序，降低加工成本，同时光滑的外圆表面也方便加装行程开关、磁性感应环等外置检测配件，不需要额外加工安装平面。对于做液压系统集成的工程师来说，这种无组装的独立缸体模型，可以直接导入自己的装配体环境中，根据实际需求搭配不同密封形式的导向套、不同直径的活塞杆、不同连接形式的缸底结构，快速生成符合特定工位需求的非标油缸模型，不用从零开始绘制筒体的基础特征，能大幅缩短方案设计阶段的建模周期。在设备维护场景下，对照该三维模型可以快速拆解缸体的结构组成，判断筒体内壁的磨损位置、法兰连接面的密封失效点，给现场维修人员提供直观的结构参考，减少拆检过程中的误操作。建模过程中对所有的锐边都做了倒钝处理，符合液压元件的加工工艺要求，避免装配过程中锐边切割密封件导致的漏油隐患，端侧法兰和筒身的衔接处做了过渡圆角设计，能减少油压交变载荷作用下的应力集中问题，提升缸体的疲劳使用寿命。
