单作用铰接式液压缸结构设计

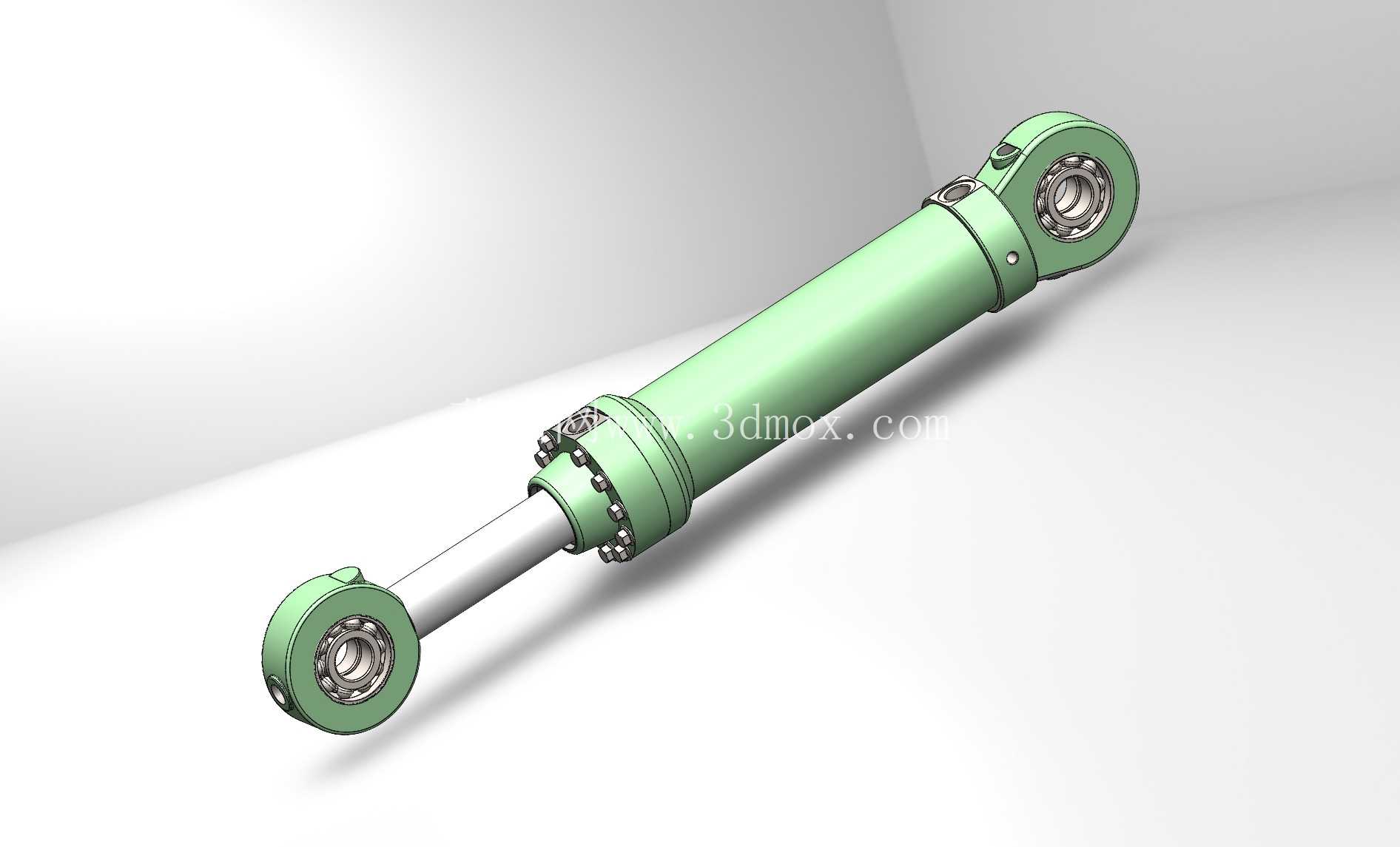

　　在工业液压传动系统的实际选型与结构设计场景中，这类两端带关节轴承的单作用液压缸是极为常见的直线执行部件，广泛适配压铸机周边辅助机构、工程机械工作装置、工装夹具夹紧回路、重型设备姿态调整单元等需要往复直线推力输出的工况，相比双作用油缸，其结构更紧凑，靠负载或复位弹簧完成回程动作，在仅需要单向推力的回路中能大幅简化液压阀组配置，减少系统泄漏点。从实际安装适配性来看，两端的U形铰接耳搭配内嵌向心关节轴承的设计，能够补偿安装面的角度偏差，允许油缸在工作过程中随负载端的小幅摆动自适应调整轴线方向，避免活塞杆承受径向偏载导致的密封件偏磨、杆体拉伤问题，这类安装形式在工程机械动臂驱动、模具抽芯机构、设备顶升工位中应用占比极高，相比法兰安装、脚座安装的油缸，对安装基座的加工精度要求更低，现场调试容错空间更大。

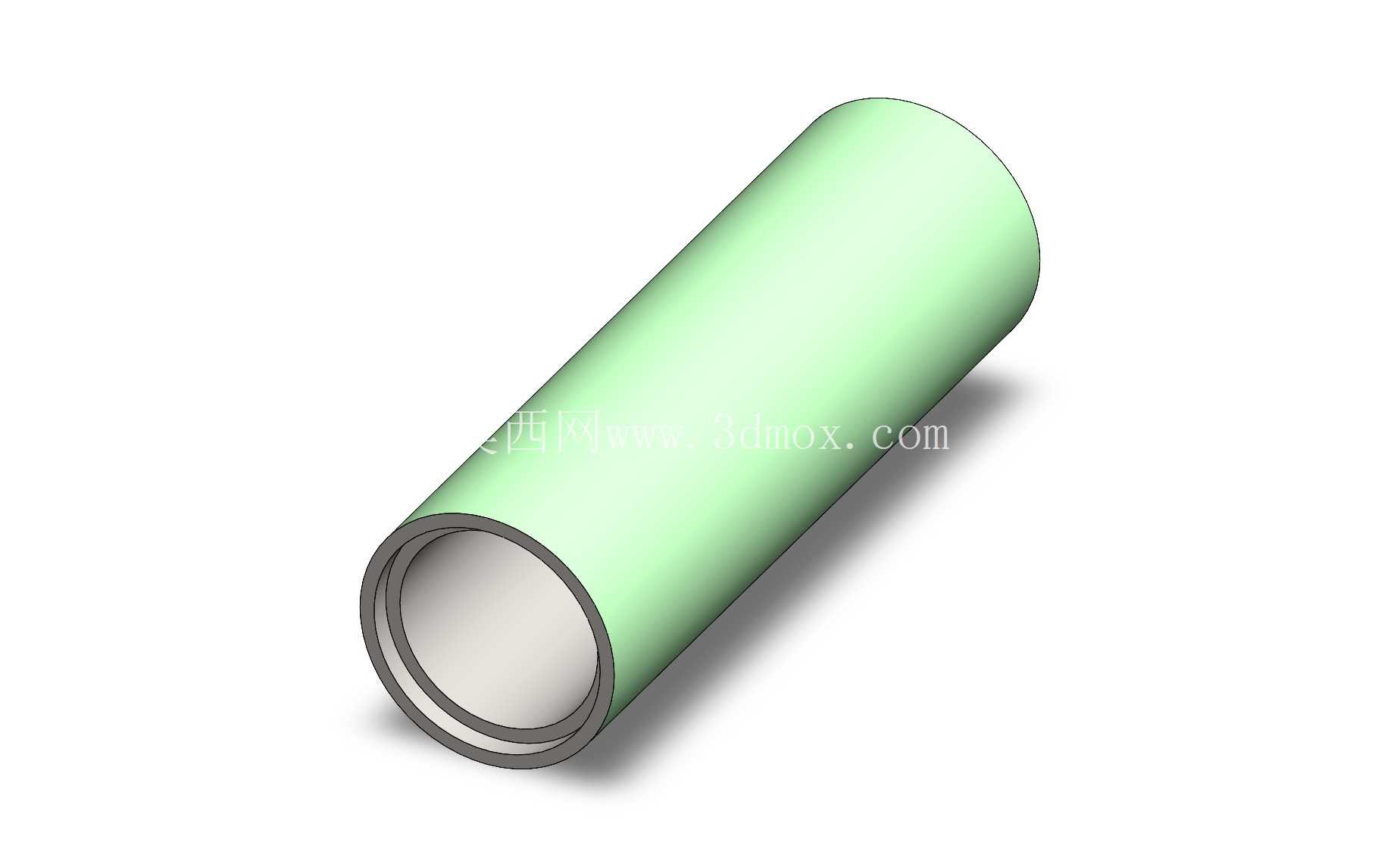

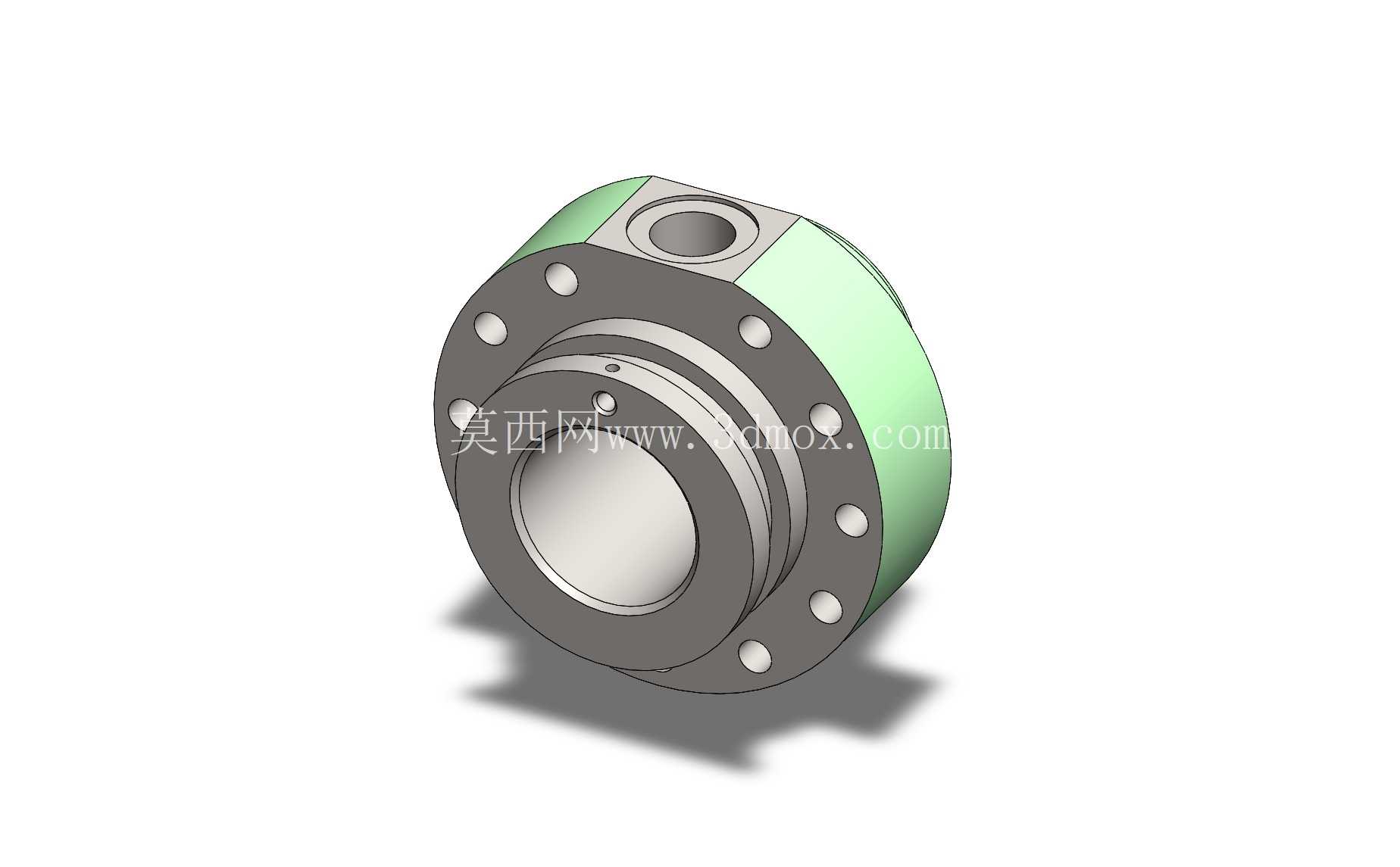

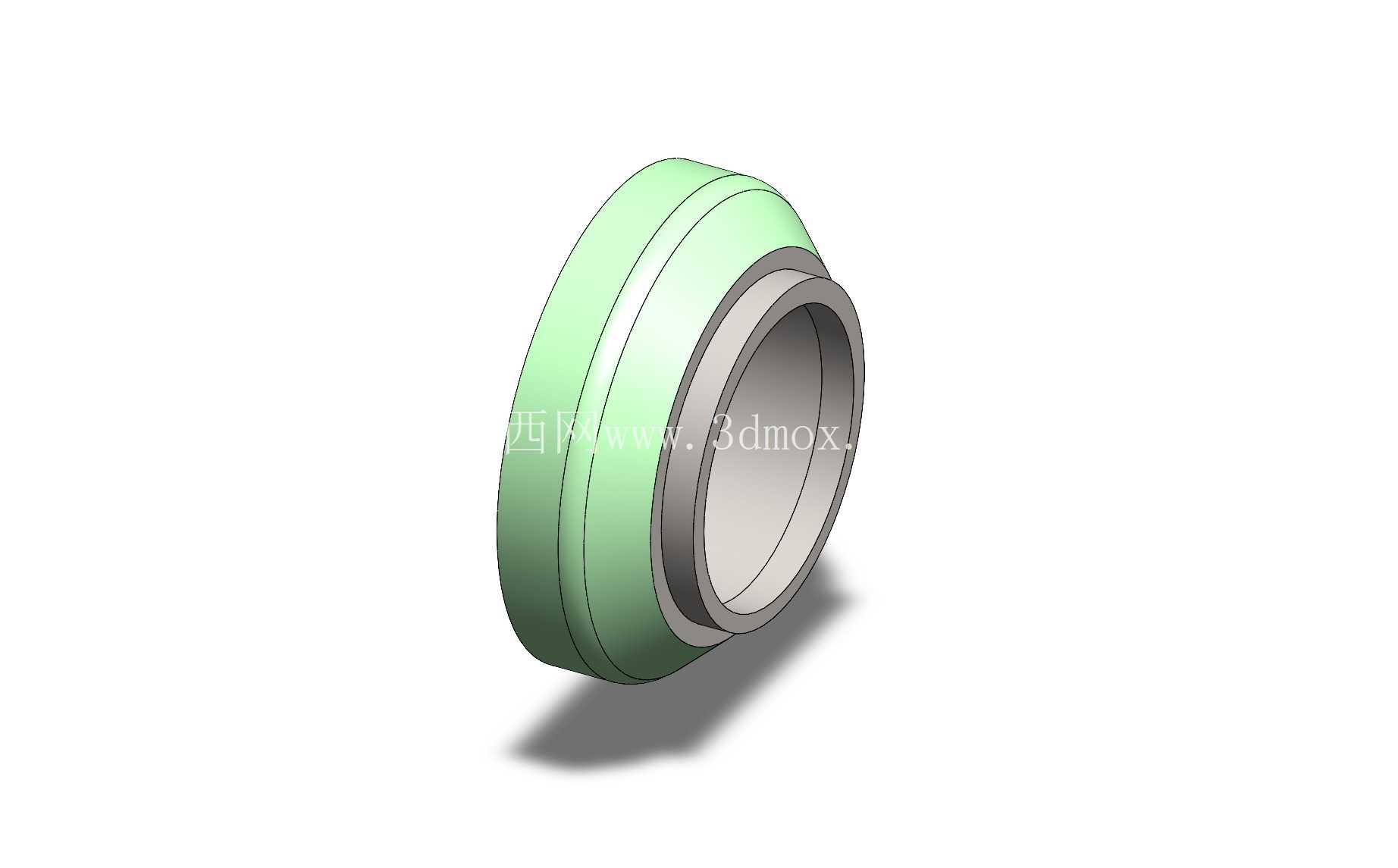

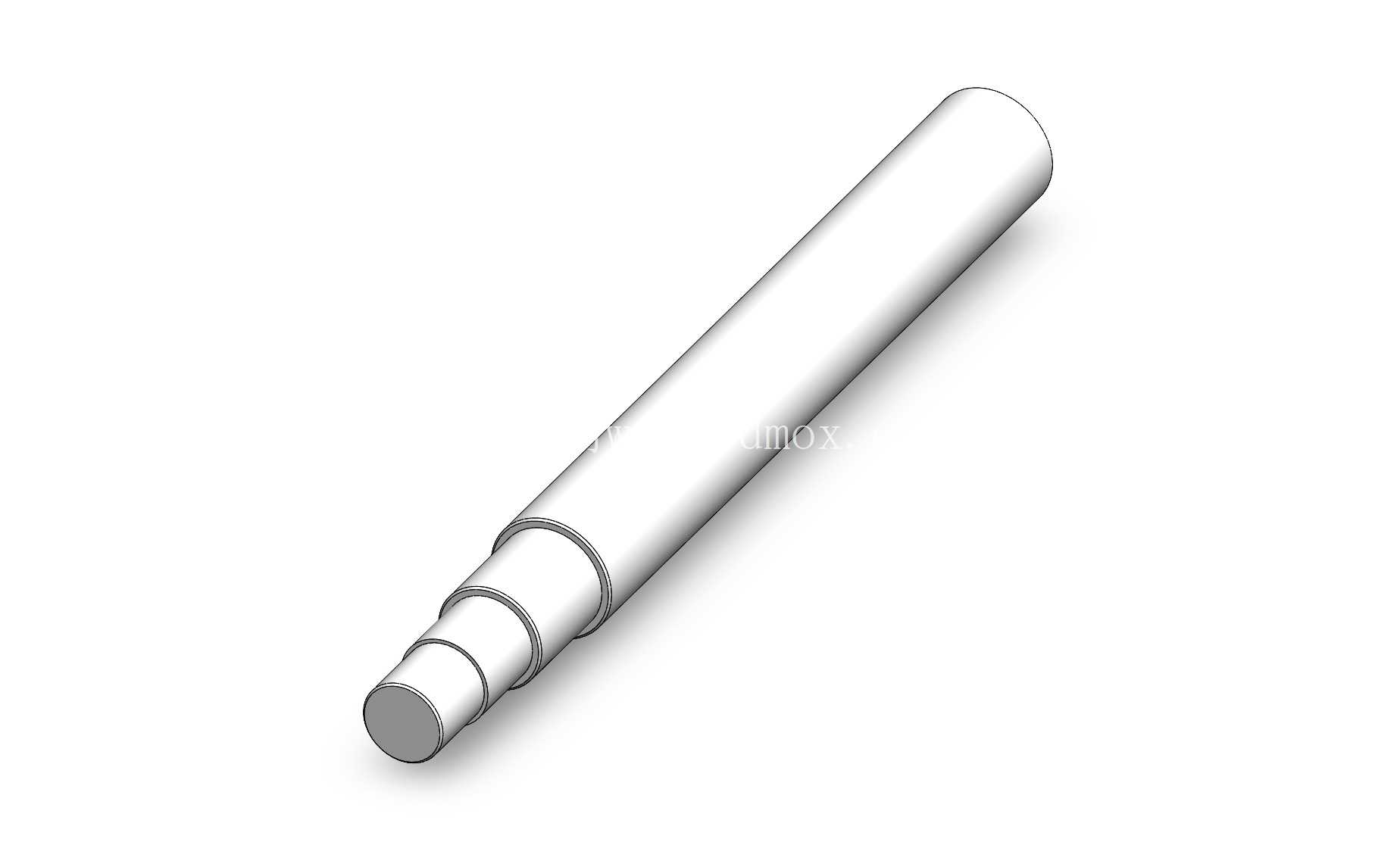

　　拆解其内部结构逻辑来看，枪管作为容纳活塞运动的主体承压腔，内壁加工精度直接影响密封寿命与内泄漏控制水平，设计时需要根据额定工作压力核算壁厚，同时保证内壁粗糙度、圆柱度满足活塞密封的滑动要求；活塞杆作为直接传递推力的部件，表面需要做硬化处理与镀铬层防护，避免外露工况下的锈蚀与硬物划伤，活塞与活塞杆之间通过活塞盖完成轴向锁紧，活塞上配置的密封件、导向环、耐磨带分别承担腔室压力隔离、杆体径向支撑、滑动摩擦降低的作用，端盖作为枪管尾部的承压封盖，与枪管之间通过螺栓锁紧并配置静密封，前盖处除了活塞杆的动密封结构外，还集成了防尘圈，避免外界粉尘、金属碎屑进入油缸内部刮伤密封与杆体。

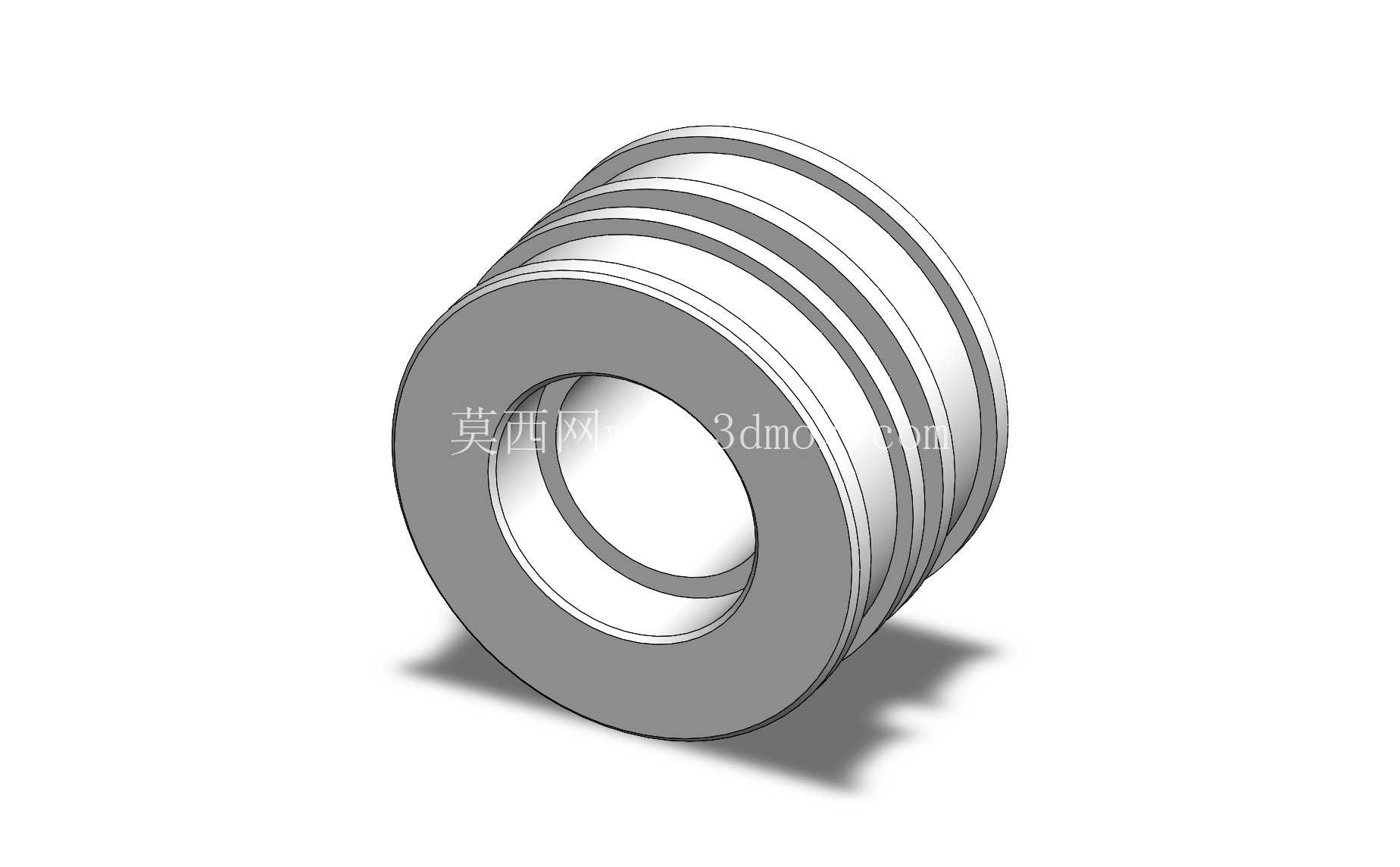

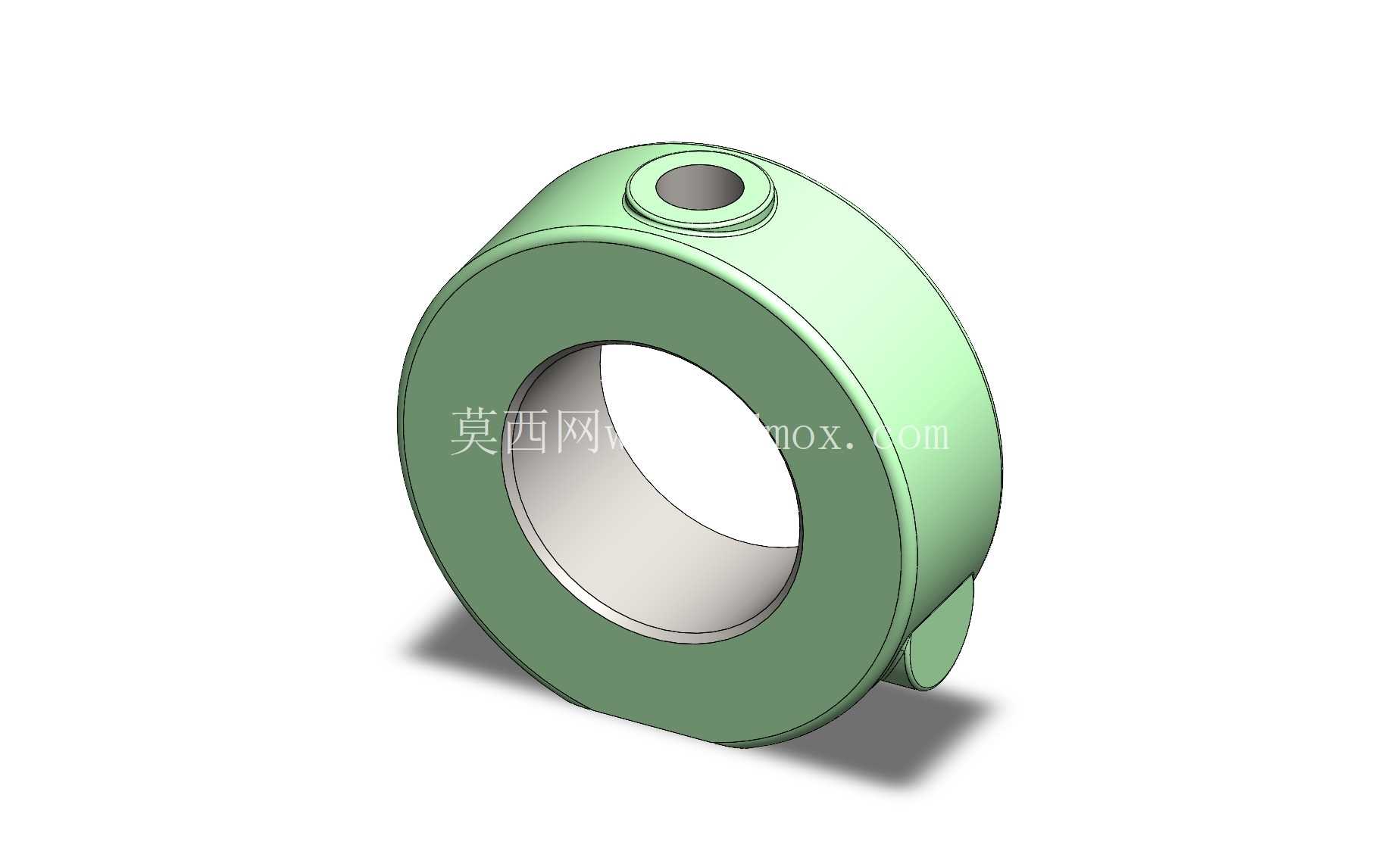

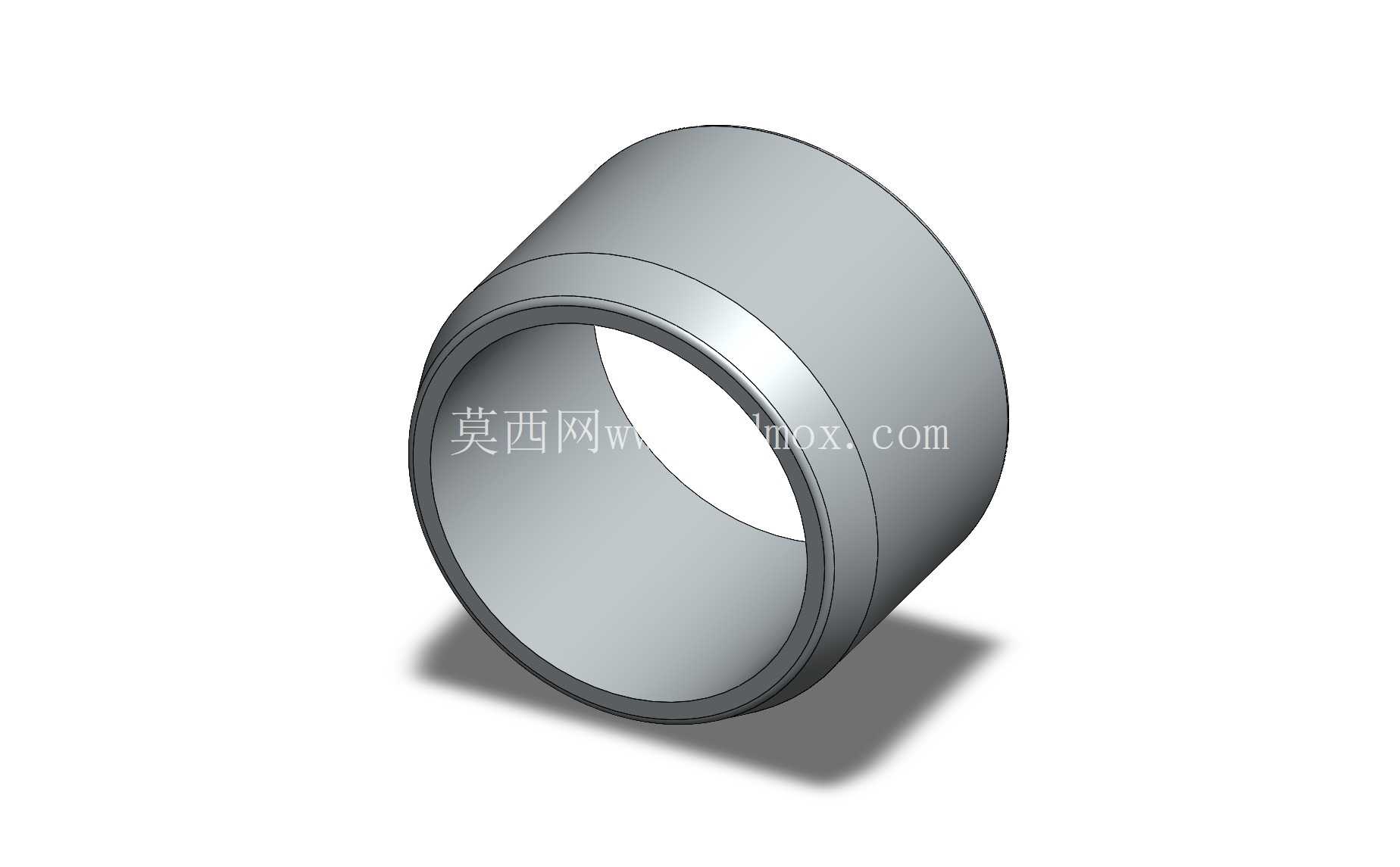

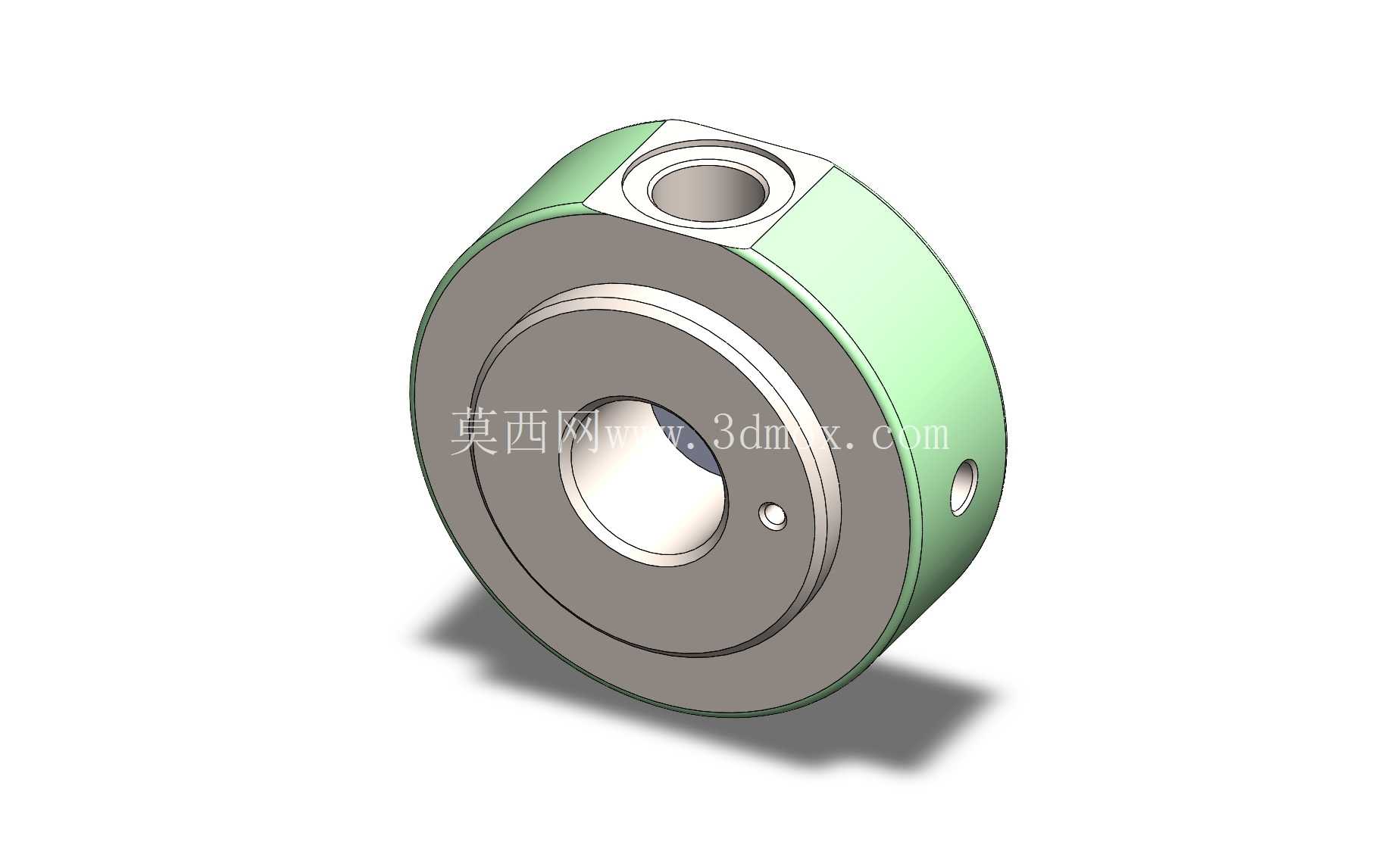

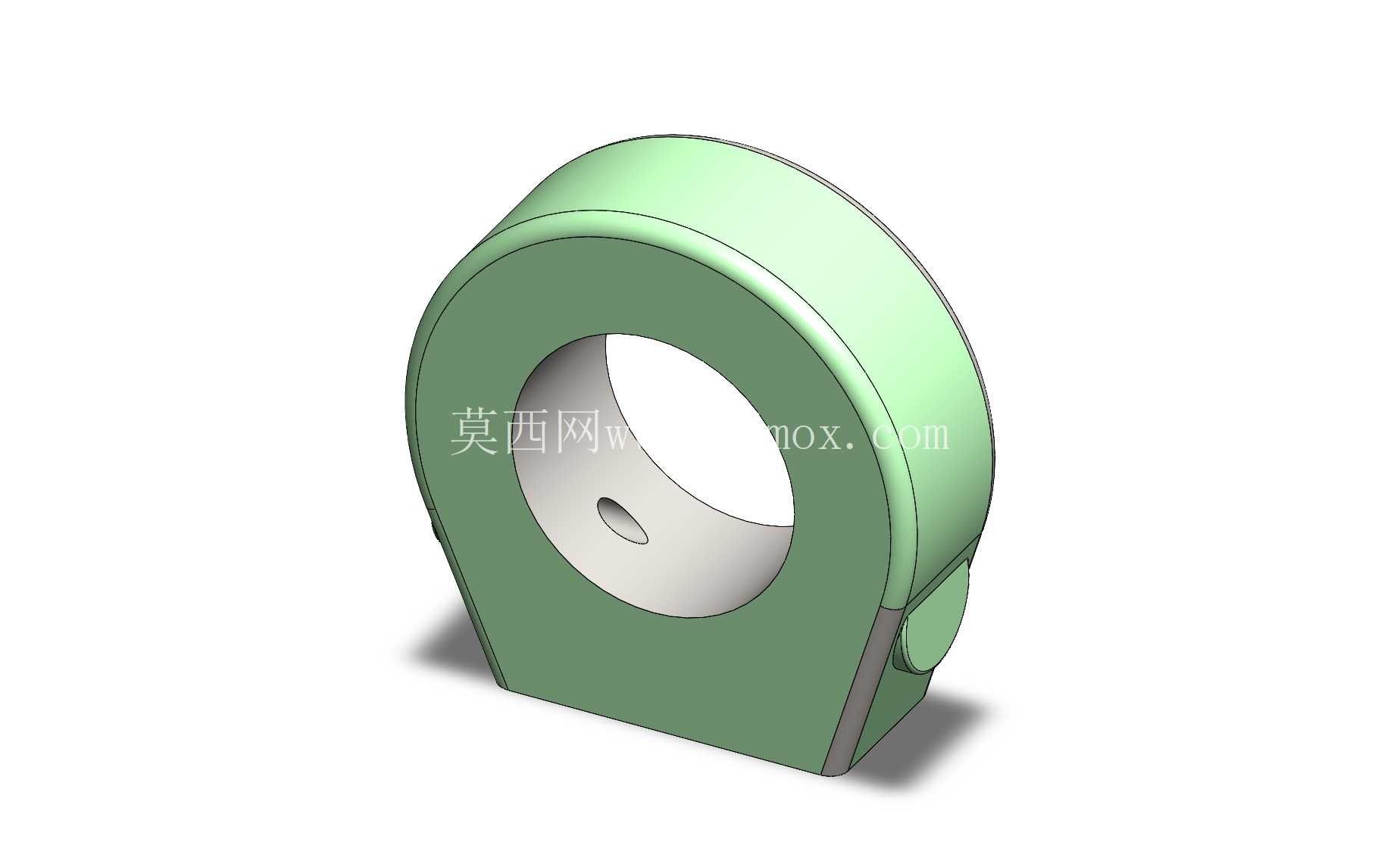

　　从设计思路的落地层面，整个组件拆分为9个独立子零件再完成总装的建模逻辑，完全匹配实际加工装配的工艺顺序，每个零件的配合公差都可以在建模阶段完成虚拟校验：比如活塞与枪管的间隙配合、活塞杆与前盖导向套的间隙配合、关节轴承与铰接耳的过盈配合量，都可以通过三维模型的干涉检查提前发现设计问题，避免实际加工后出现装配卡滞、密封压缩量不合理导致的泄漏问题。在安装边界的尺寸控制上，这类油缸的核心安装尺寸包含两端铰接孔的中心距（即闭合状态下的安装距）、活塞杆伸出行程、铰接耳的宽度与销轴直径、缸体外径，这些参数直接决定了油缸能否适配现有安装空间，选型时需要先确认负载所需的推力大小，根据系统工作压力核算活塞有效作用面积，再结合安装空间的行程限制确定杆径与缸筒长度，同时要预留足够的安全余量，避免油缸在行程极限位置出现机械碰撞。

　　实际工况中，这类单作用油缸常应用在负载方向固定的场景，比如压铸模具的抽芯动作、工装的夹紧定位、料道的翻板驱动，工作时压力油进入无杆腔推动活塞杆伸出，带动负载完成指定动作，回程时依靠负载自身重力或者配套的复位弹簧带动活塞杆回缩，相比双作用油缸省去了有杆腔的供油管路，回路更简单，维护成本更低。建模过程中对每个密封槽的尺寸、螺栓孔的位置、轴承安装位的倒角都做了还原，能够直接用于装配模拟、干涉检查，也可以导出工程图用于生产加工，对于液压系统设计人员来说，这类参数化的模型能够直接调入设备总装中完成布局验证，不用从零开始建模，大幅缩短设计周期，同时也能直观验证油缸在全行程范围内是否会与周边结构件发生碰撞，铰接摆动的角度范围是否满足工况需求。需要注意的是，这类铰接式油缸在安装时要保证两端铰接点的轴线平行，避免工作过程中出现别劲问题，否则会大幅缩短密封与关节轴承的使用寿命，建模时也还原了关节轴承的自调心角度范围，能够在虚拟装配阶段验证最大摆动角度下的结构干涉情况，提前规避现场安装的调试问题。
