MQ-9长航时察打一体无人机结构设计

　　在中空长航时无人机的结构设计逻辑里，首先要平衡的是气动效率与任务载荷的安装边界，这款MQ-9平台的整体布局采用常规大展弦比中单翼搭配V型尾翼，尾推式动力舱布置在机身尾部，整套构型围绕长滞空任务的巡航效率做优化，机翼展长与机身长度的比例控制在3.2:1左右，能够在较低的巡航推力下维持足够的升阻比，适配中空长航时巡逻的任务需求。从实际应用场景来看，这类平台主要承担广域持续侦察、目标精准定位以及定点打击任务，机身中段的载荷舱预留了多类传感器的安装接口，机头下方的球形转塔位置预留了光电、红外探测设备的安装空间，可根据任务需求更换不同规格的探测模块，机翼下方的挂点结构做了加强设计，能够匹配不同重量的任务挂载，挂点的位置距离机身中轴线的距离经过反复校核，避免挂载物投放时与机身、尾翼产生干涉。设计过程中，机身的截面采用类椭圆形修型，既能够降低巡航阶段的气动阻力，也能为内部的航电设备、燃油舱留出足够的布置空间，燃油舱的位置集中在机身重心附近，能够减少燃油消耗过程中整机重心的偏移量，降低飞控系统的配平压力。起落架采用前三点式可收放结构，前起落架布置在机头下方载荷舱的后侧，主起落架安装在机翼根部的机身加强框位置，收放路径经过运动仿真校核，收放过程中不会与周边结构、管路产生干涉，起落架的缓冲行程匹配平台的着陆重量要求，能够在简易铺装跑道完成起降作业。

　　尾翼的V型布局设计，一方面能够减少尾翼结构的气动阻力，另一方面两个尾翼的舵面同时兼顾俯仰与偏航的操纵功能，舵面的偏转角度范围经过气动仿真验证，能够满足全飞行包线内的操纵效率要求，尾翼与机身的连接位置做了局部加强，能够承受机动飞行、侧风着陆过程中的附加载荷。动力舱的安装位置在机身尾部，与机身的连接采用快拆式结构设计，方便地面维护阶段的动力单元拆装，进气道布置在动力舱上方，避开机身与机翼的气流干扰区域，保证不同飞行姿态下的进气效率，排气口的朝向做了斜下修型，减少高温排气对尾翼结构的热影响。

　　机翼的翼型选用高升阻比的层流翼型，机翼前缘设置有防除冰结构的安装预留位，能够适配中高空低温环境下的飞行需求，机翼的翼尖做了小翼修型，进一步降低诱导阻力，提升巡航阶段的燃油效率。从安装边界来看，整机的地面停放高度控制在合理范围内，机翼下方的挂点距离地面的高度满足常规弹药、吊舱的挂载操作需求，不需要额外的超高辅助工装就能完成地面挂装作业，机身侧面的维护口盖位置对应内部航电、燃油、飞控设备的安装位置，口盖的尺寸满足日常检修、设备更换的操作空间要求，不需要拆解大面积机身结构就能完成常规维护工作。

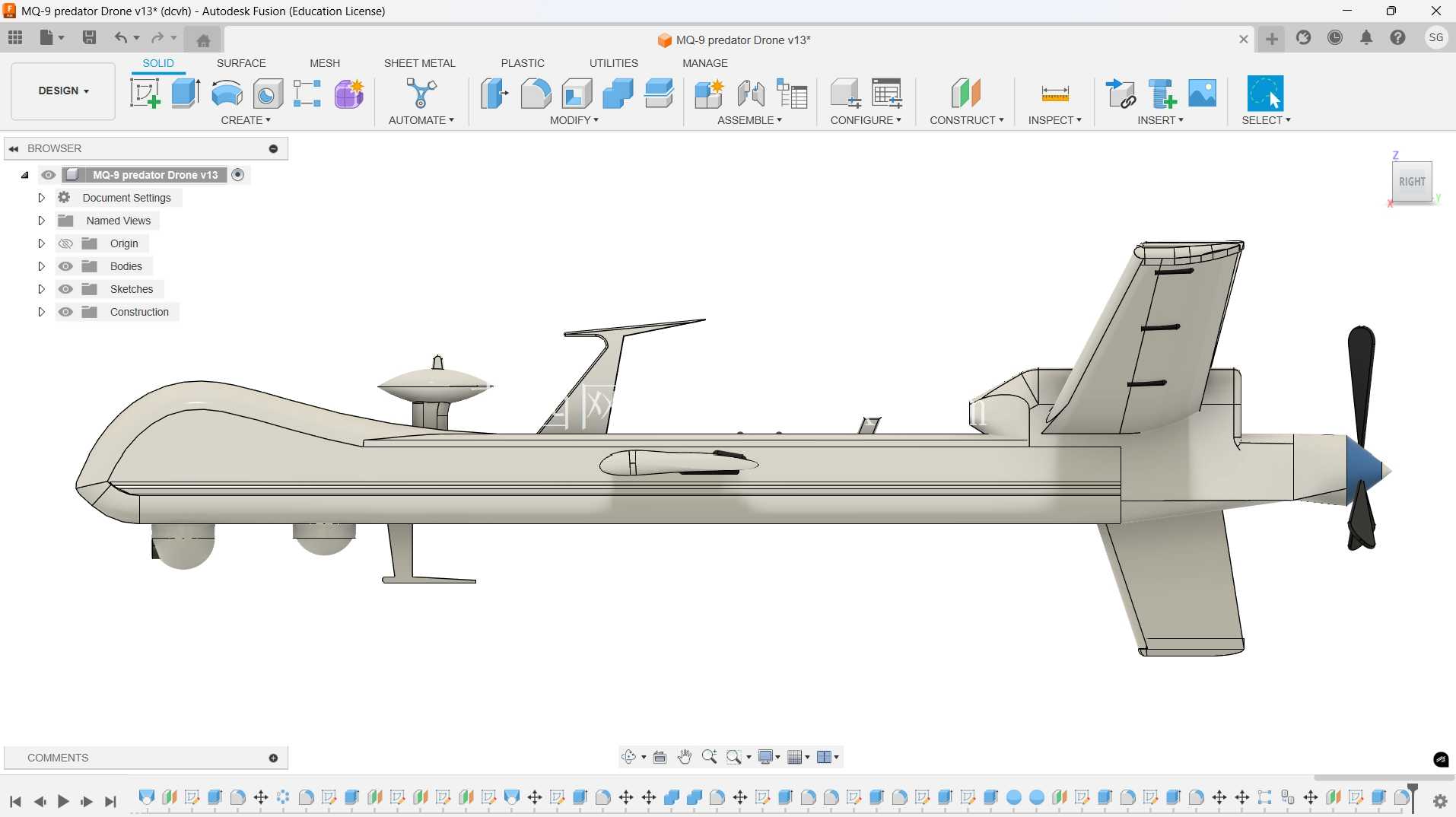

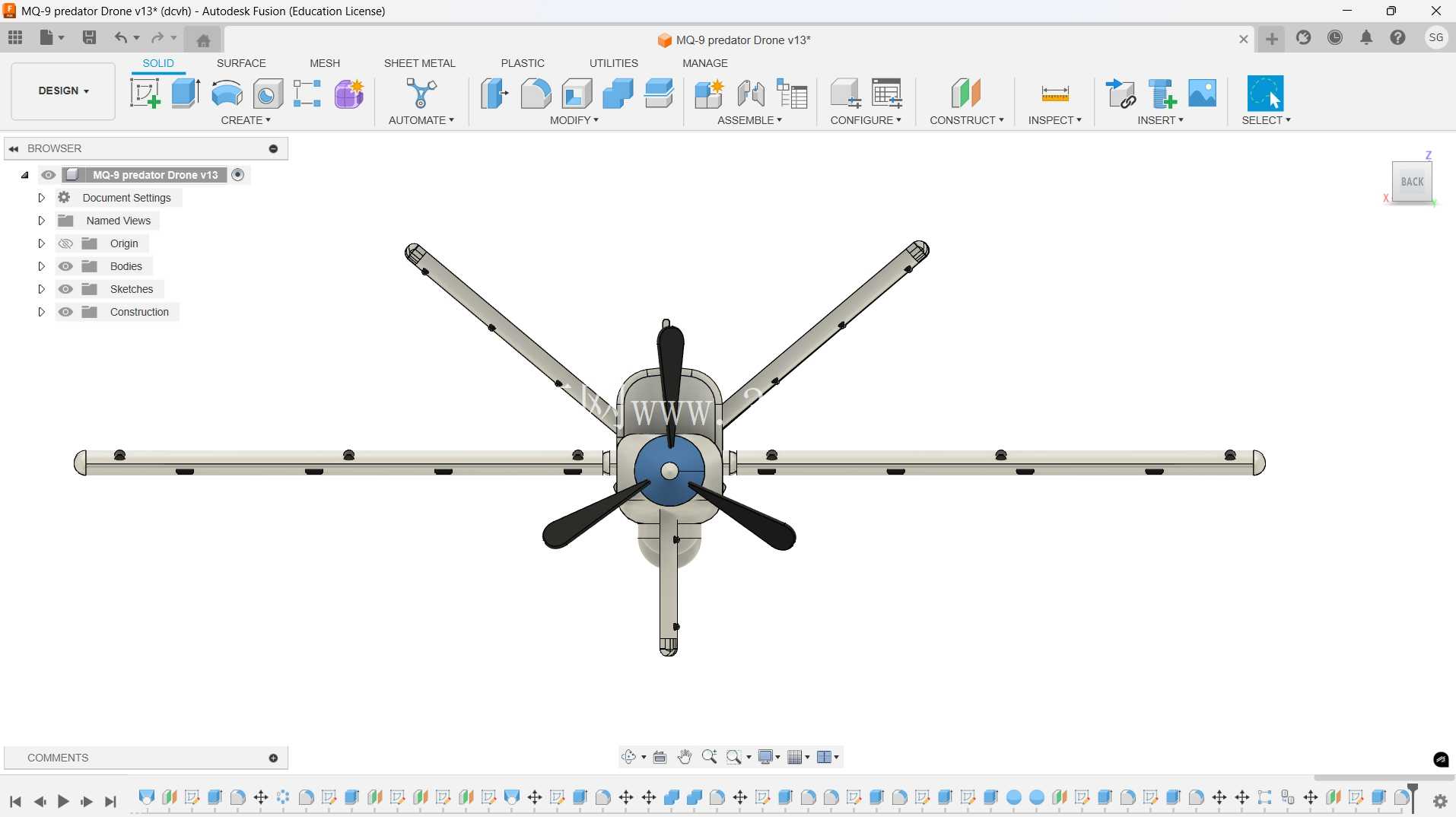

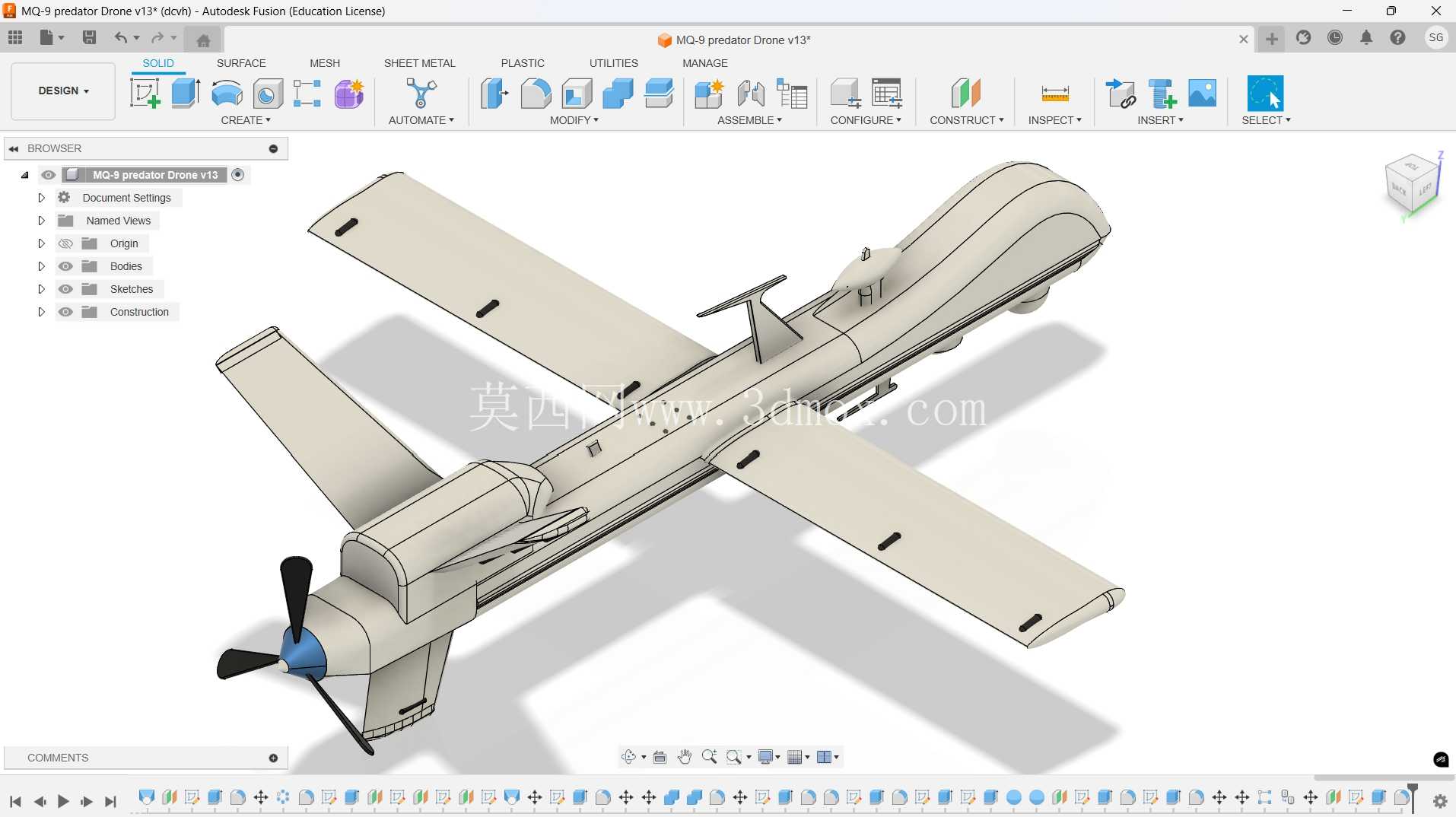

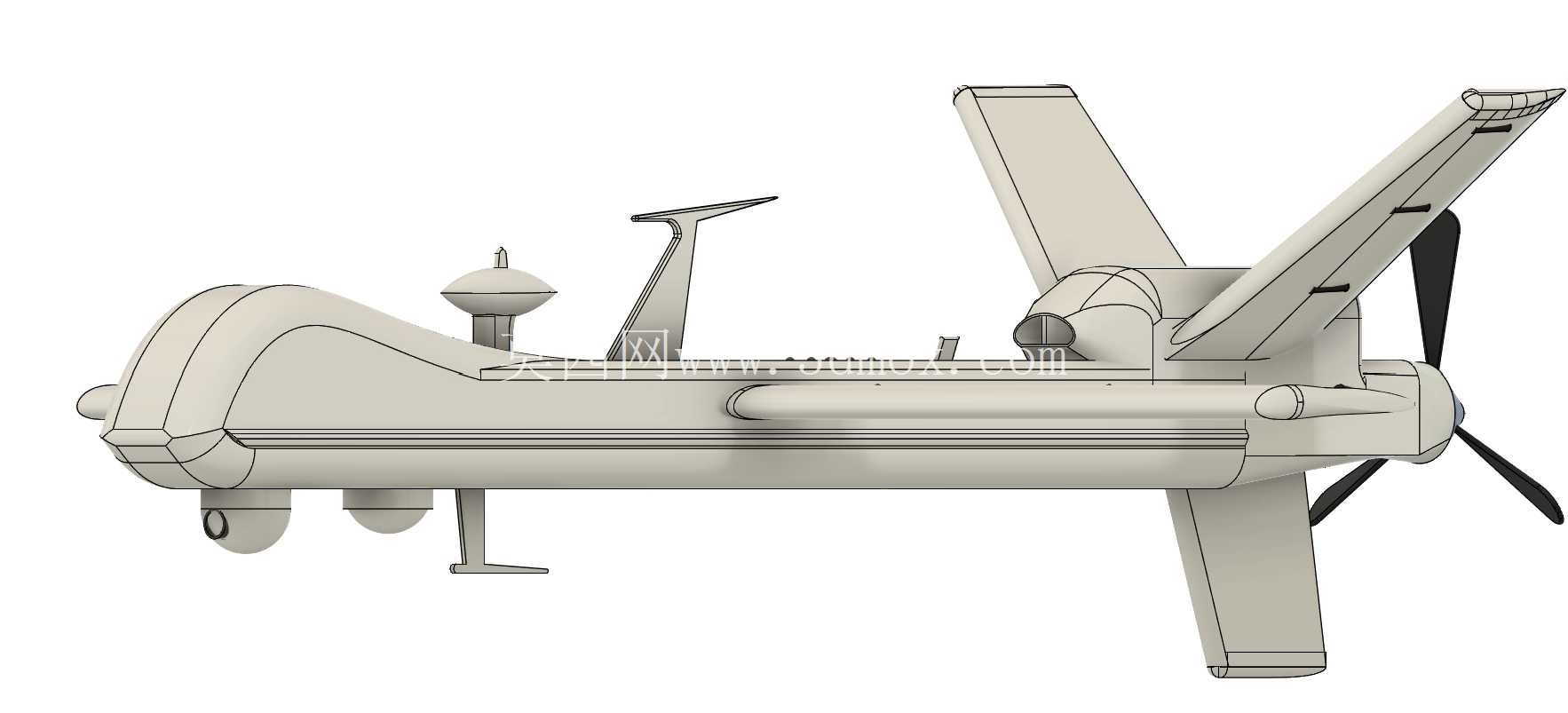

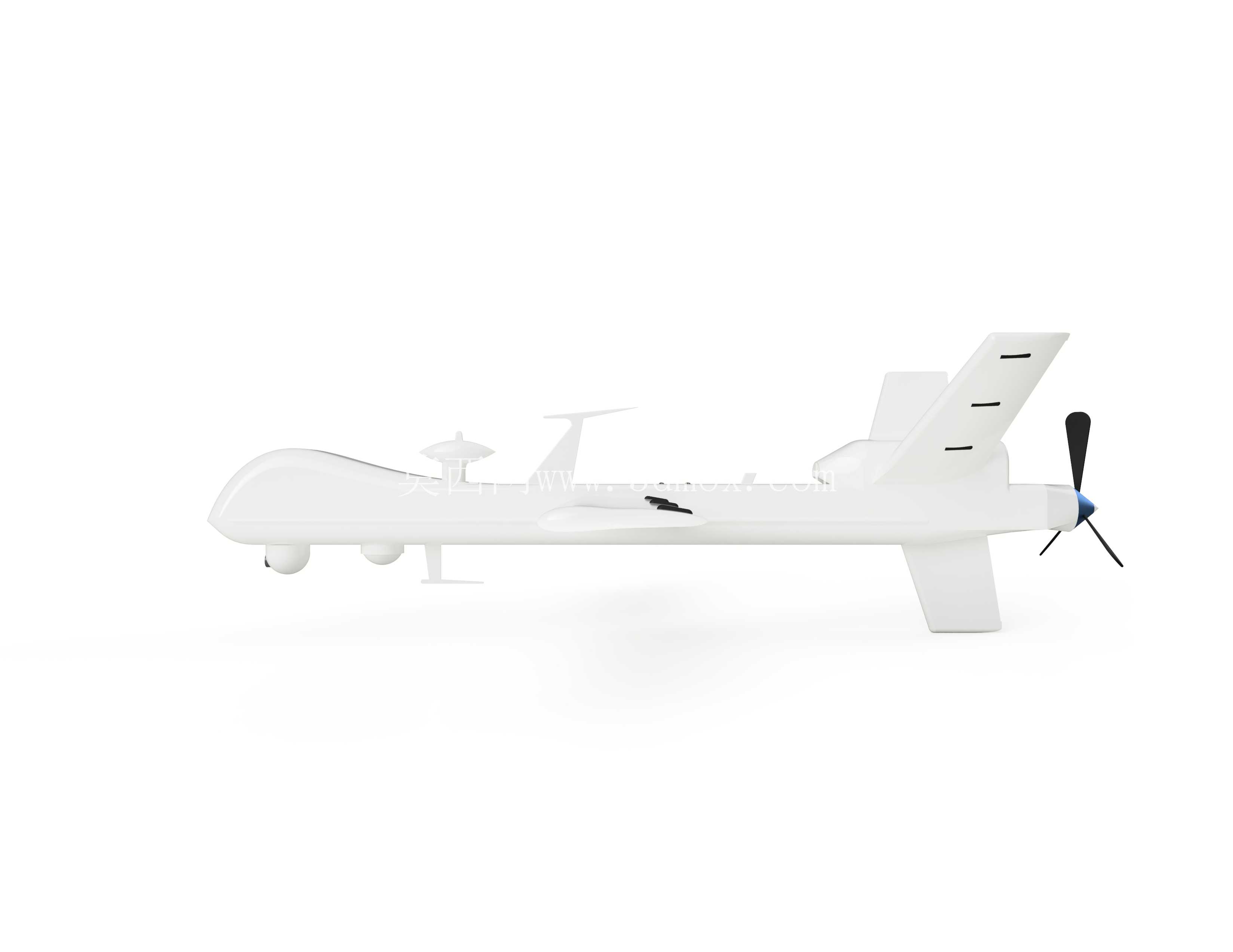

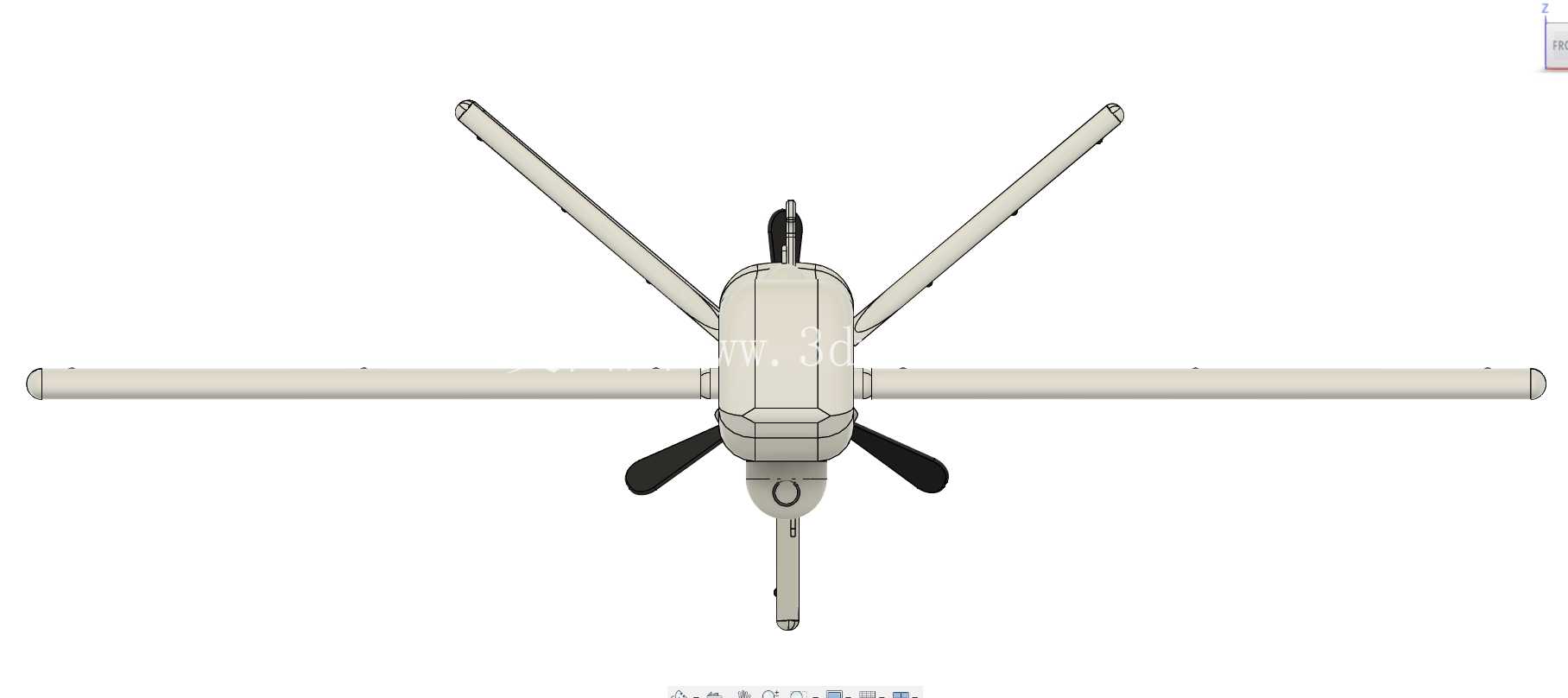

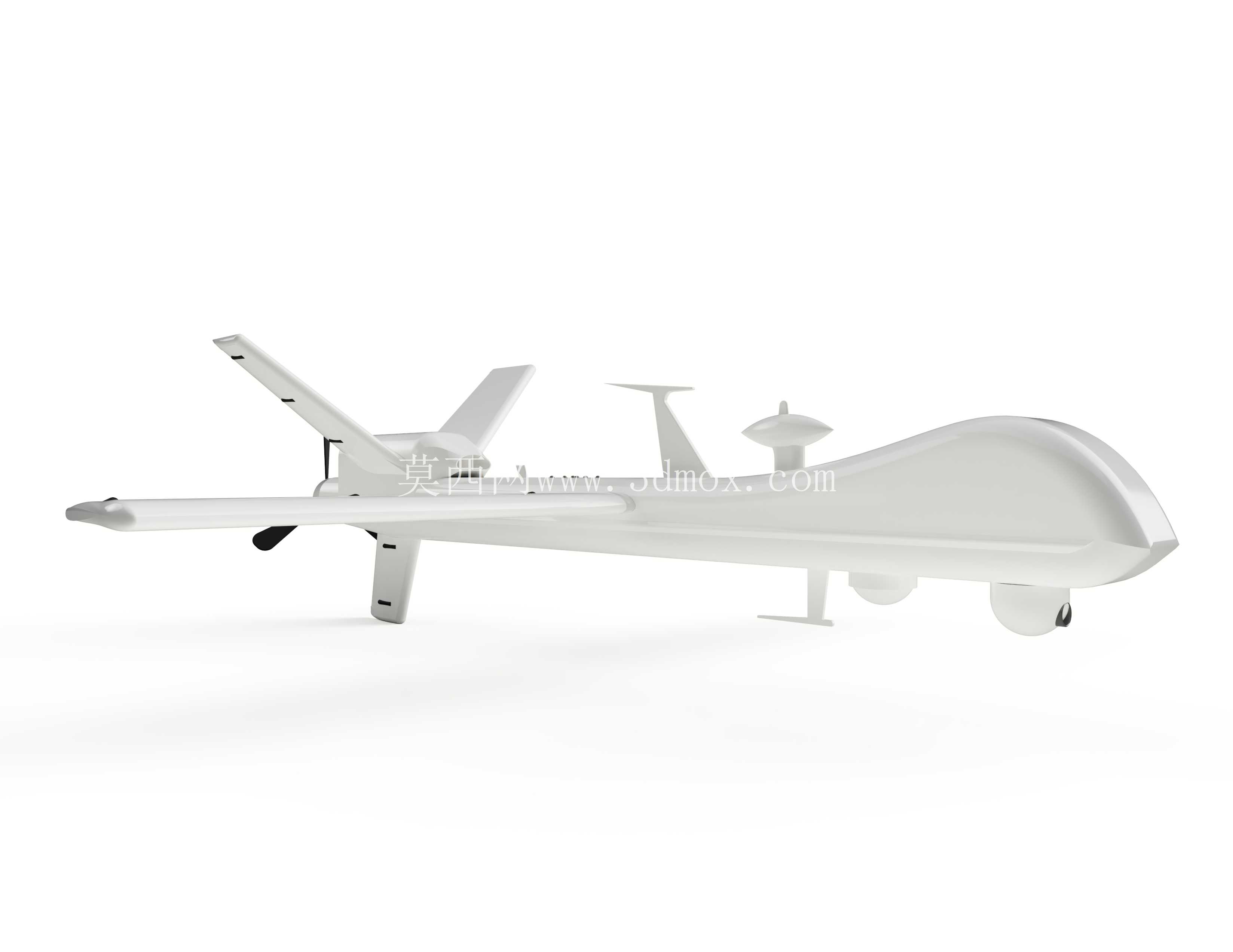

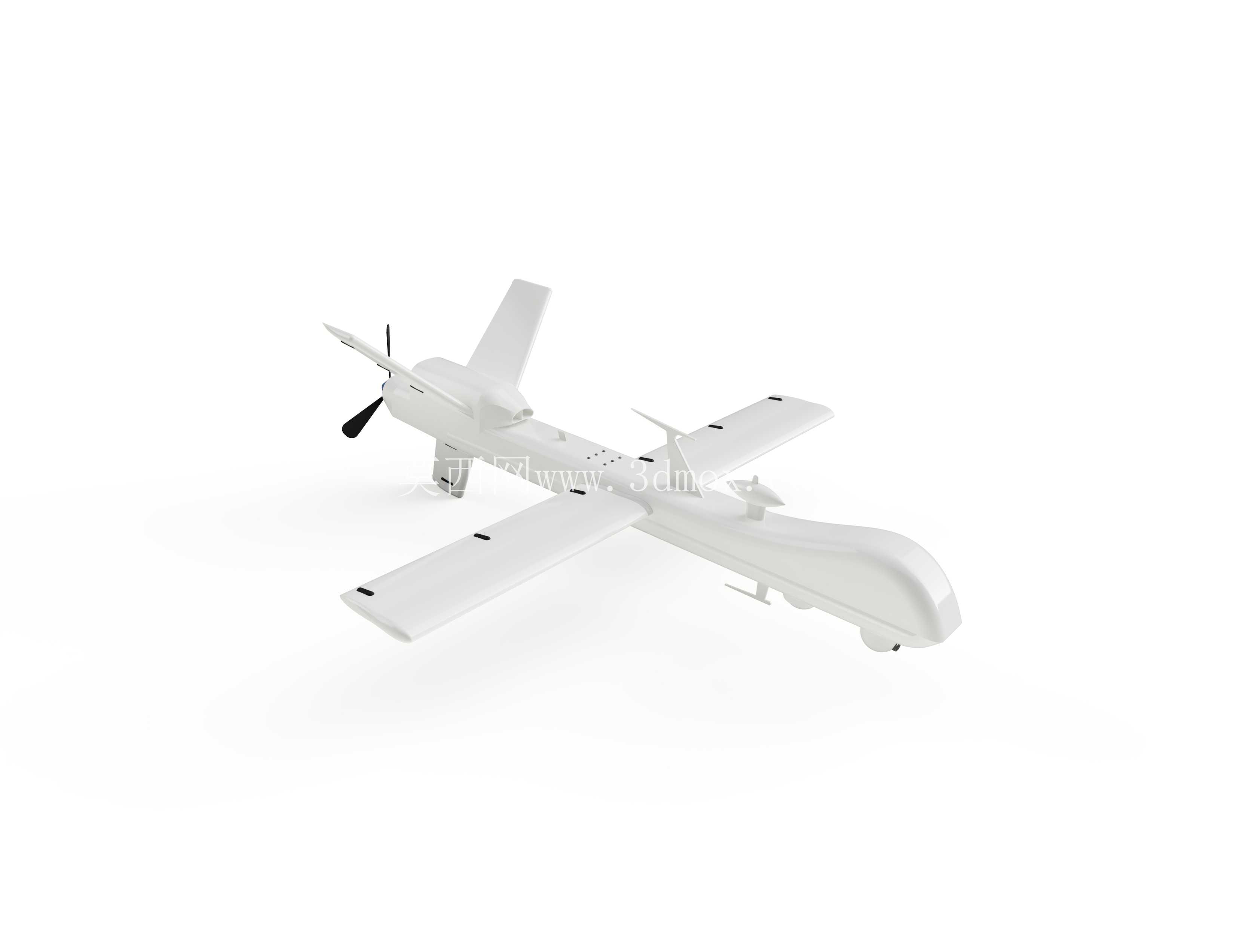

　　在结构强度设计上，机身的主承力框采用铝合金机加结构，机翼的主梁采用碳纤维复合材料铺层设计，在保证结构强度的前提下尽可能降低结构重量，提升有效载荷的携带能力，各个设备的安装支架都做了模态仿真校核，避免飞行过程中与发动机、气流激励产生共振，影响设备的正常工作。这类无人机的结构设计没有追求过高的飞行速度指标，所有的结构优化、布局选择都围绕长航时、高任务可靠性、低维护成本几个核心方向展开，每个部位的结构预留、接口设计都对应实际任务中的使用需求，没有冗余的结构设计，也不会出现关键部位强度不足、安装空间受限的问题，整套三维模型完整还原了平台的结构细节、安装接口与运动部件的行程边界，能够作为同类无人机结构设计、气动布局参考的具象化参考资料，帮助设计人员快速理解长航时察打无人机的结构设计逻辑与布局考量。
