零翼构型超音速飞航器结构设计

项目分类:飞机 发布时间:2026-06-01 ID:1172909
  • 零翼构型超音速飞航器结构设计
  • 零翼构型超音速飞航器结构设计
  • 零翼构型超音速飞航器结构设计

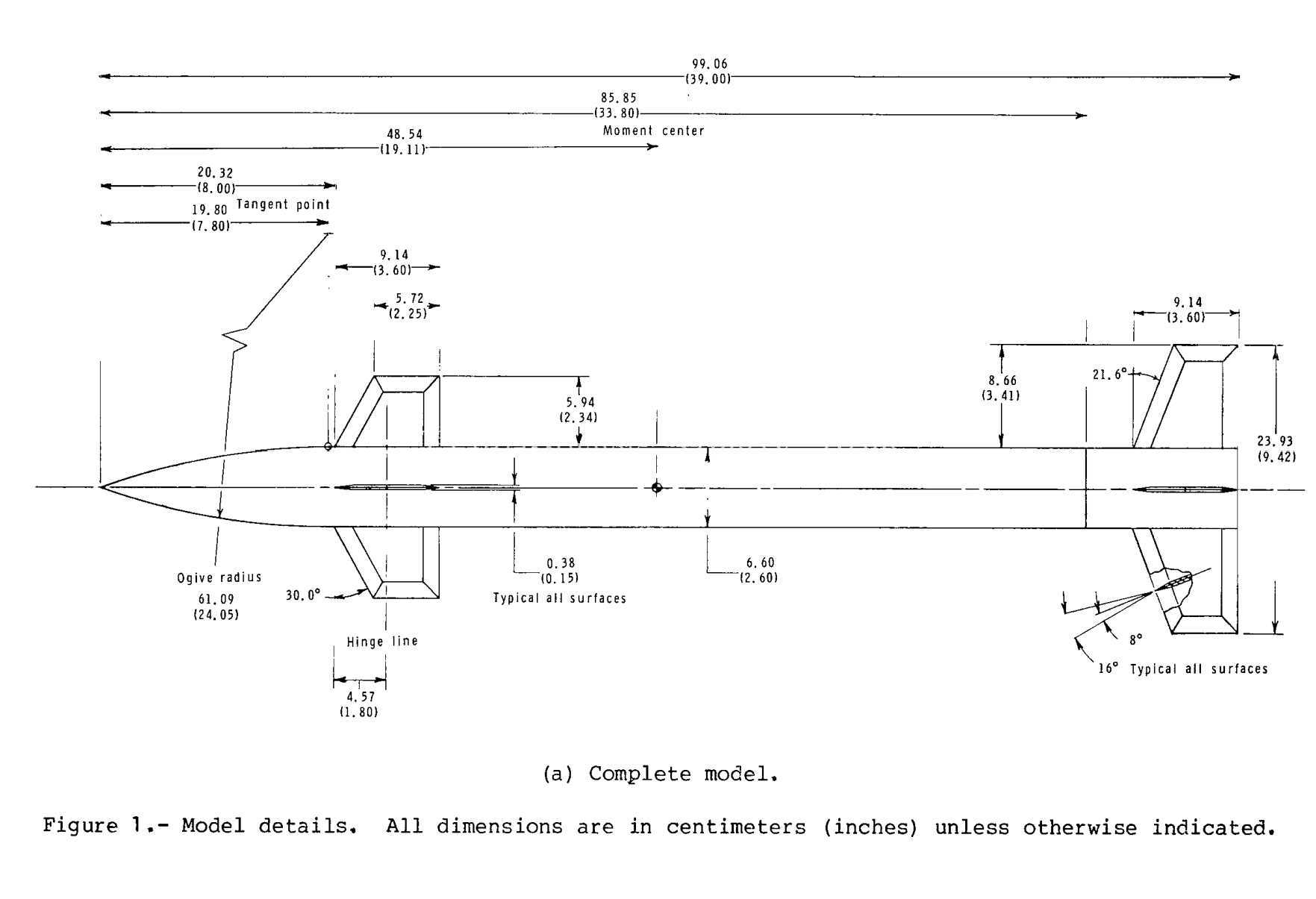

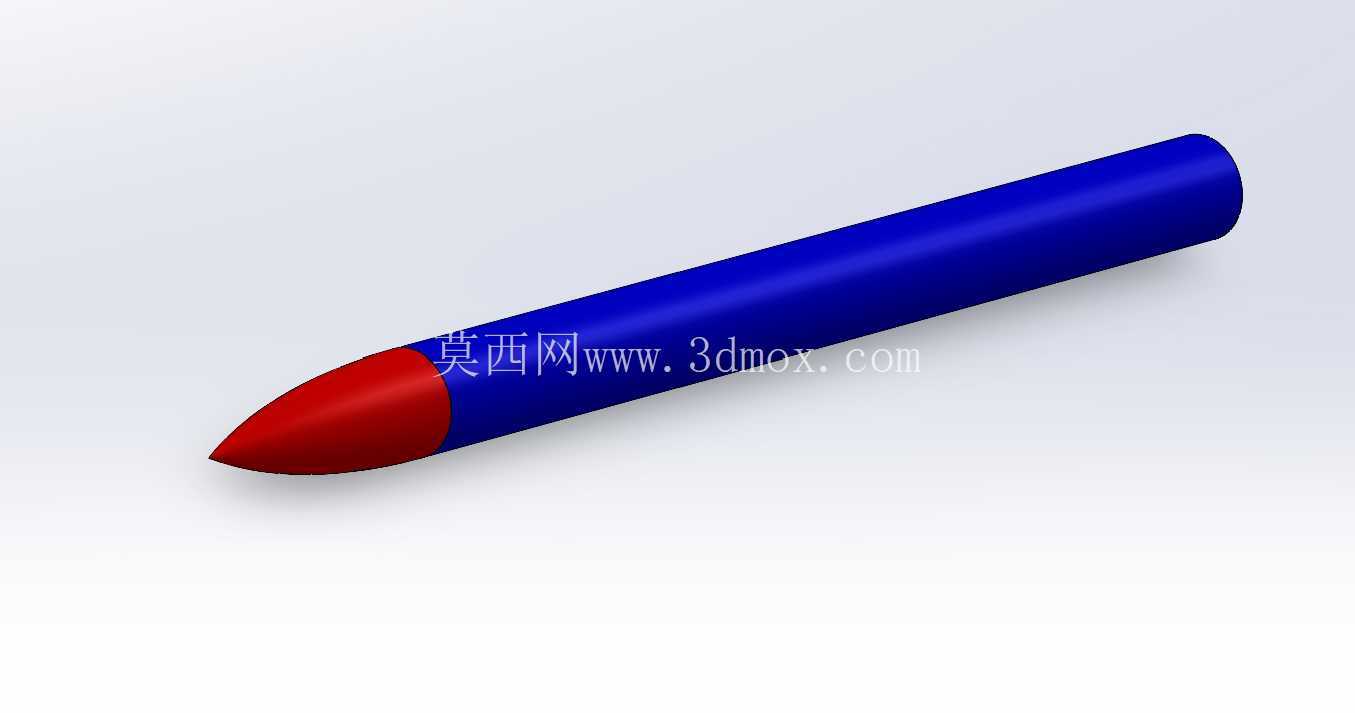

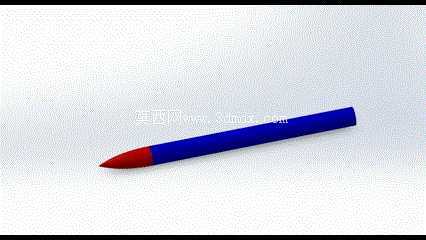

该零翼构型飞航器的结构设计,核心围绕超音速飞行工况下的气动减阻需求展开,完全摒弃传统机翼的升力面结构,依靠弹身自身的升力体构型完成全飞行包线内的升力匹配,这类构型目前多应用于高速巡飞、跨域突防类航空装备场景,在高速飞行状态下能够大幅降低翼身干扰带来的激波阻力,同时减少外露构件带来的雷达反射截面,兼顾高速飞行效率与低可探测性需求。从实际功能逻辑来看,这类无翼飞航器不需要额外设置机翼折叠、展开机构,整体结构集成度更高,在存储、发射阶段的空间占用率更低,适配筒式发射、机载挂载等多种部署场景,结构件数量的减少也直接降低了整机装配公差累积,提升了高速飞行下的结构可靠性。

设计过程中首先围绕标准名片尺寸的安装边界做整体轮廓约束,确保弹身主体截面尺寸适配3.5英寸×2英寸的挂载容纳空间,整体长细比经过多轮气动仿真迭代,头部采用锥形钝头修型,既避免尖锐头部在高速飞行下的热流集中问题,又能保证头部激波始终附着在弹体表面,不会出现激波脱体带来的阻力激增。弹身主体采用等直径圆柱段过渡,尾部没有设置额外的气动操纵面,后续可通过尾部推力矢量结构实现飞行姿态调整,整体外形没有突兀的凸起结构,所有表面接缝处都要求齐平过渡,避免高速气流经过时产生局部紊流。

结构建模阶段优先采用拉伸、旋转特征完成主体轮廓构建,头部锥段与圆柱段的衔接处做小半径圆角过渡,消除结构应力集中点,同时减少气动热在衔接位置的堆积。材料选型层面可根据实际工况匹配ABS塑料、航空铝或复合材料,不同材料对应的壁厚参数需要同步调整,若采用金属材料加工,壁厚可控制在1.2-1.5mm区间,若采用塑料材质3D打印验证,壁厚需要提升至2mm以上保证结构强度。建模过程中需要同步赋予模型对应材料属性,通过软件自带的质量属性模块核算整机重量,确保重量分布沿弹身轴线均匀,重心位置控制在弹身总长前40%的区间内,避免飞行过程中出现头重或尾重带来的姿态失稳问题。

从结构装配逻辑来看,该构型内部可依次布置导引头舱、控制舱、动力舱、尾喷管段,各舱段之间采用卡环式连接结构,不需要额外设置突出的连接耳片,保证弹身外表面的连续性。外壳特征构建时需要预留内部元器件的安装定位槽,所有安装位的公差配合按照IT7级精度设定,既保证装配时的顺畅性,又避免间隙过大带来的装配松动。外形校验阶段需要重点核对整体截面尺寸,确保任意位置的截面轮廓都不超出预设的安装边界,避免在挂载、发射过程中出现卡滞问题。

这类无翼高速飞航器的设计难点在于平衡气动外形、结构强度、内部空间利用率三者的关系,过长的长细比虽然能降低飞行阻力,但会带来内部空间布置紧张、结构刚度下降的问题,过短的长细比则会导致超音速飞行阻力激增,无法达到设计的飞行速度指标。建模过程中需要反复调整头部锥段的半锥角,半锥角控制在8-12度区间时,能够在减阻和内部空间利用上达到最优平衡,锥角过小会导致头部长度占比过大,压缩后续舱段的可用空间,锥角过大则会导致头部激波阻力明显上升。表面处理上不需要设置额外的翼面、舵面凸起,所有气动调整功能都通过内部结构或推力矢量实现,最大限度保证外形的光顺性,减少高速飞行下的阻力来源。
