微型涡喷动力装置结构展示模型

做航模动力选型和教学演示结构设计快八年，经手的微型动力单元三维模型不下百套，这套缩比涡喷结构的建模完成度，在同类型教学与演示用途模型里属于第一梯队。先从实际落地场景说，这类微型喷气动力结构，最核心的应用场景分三块：一是高校航空航天类专业的原理教学演示，不用拆解真实航发就能给学生讲清气路流转、压气-燃烧-做功的完整循环；二是航模爱好者做像真喷气式模型飞机的动力适配参考，能直观对应装机时的安装位预留、进气道匹配逻辑；三是小型高速推进类科研项目的原理验证载体，比如微型巡飞器、高速靶机的前期方案论证阶段，能直接用这个结构做气动布局的匹配校核。

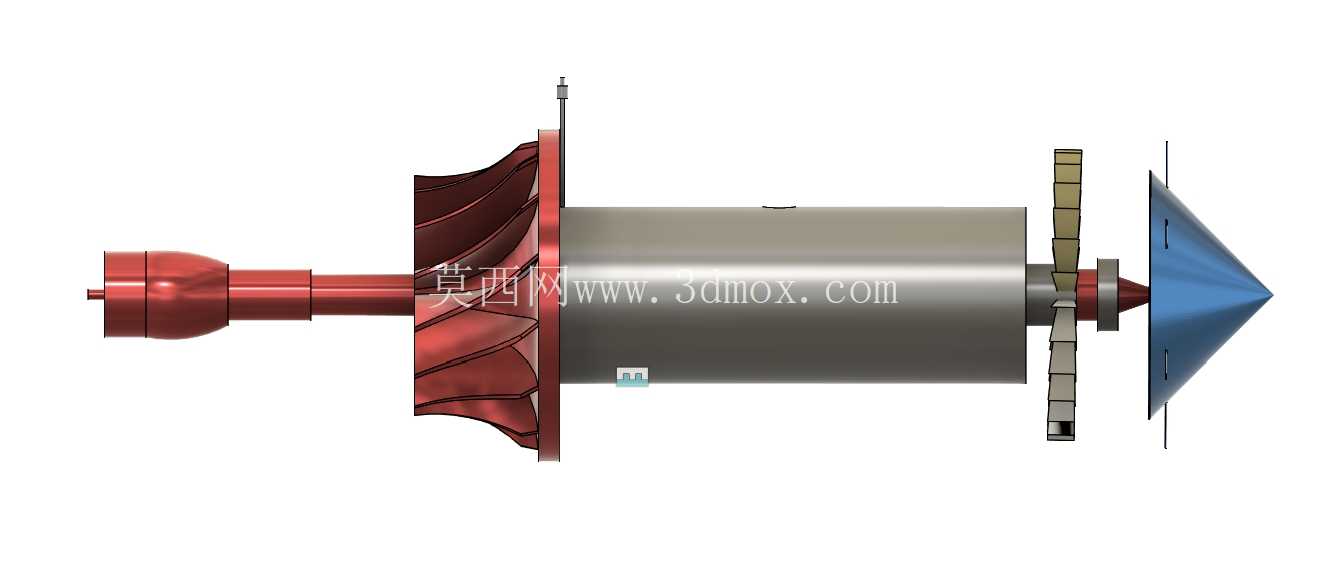

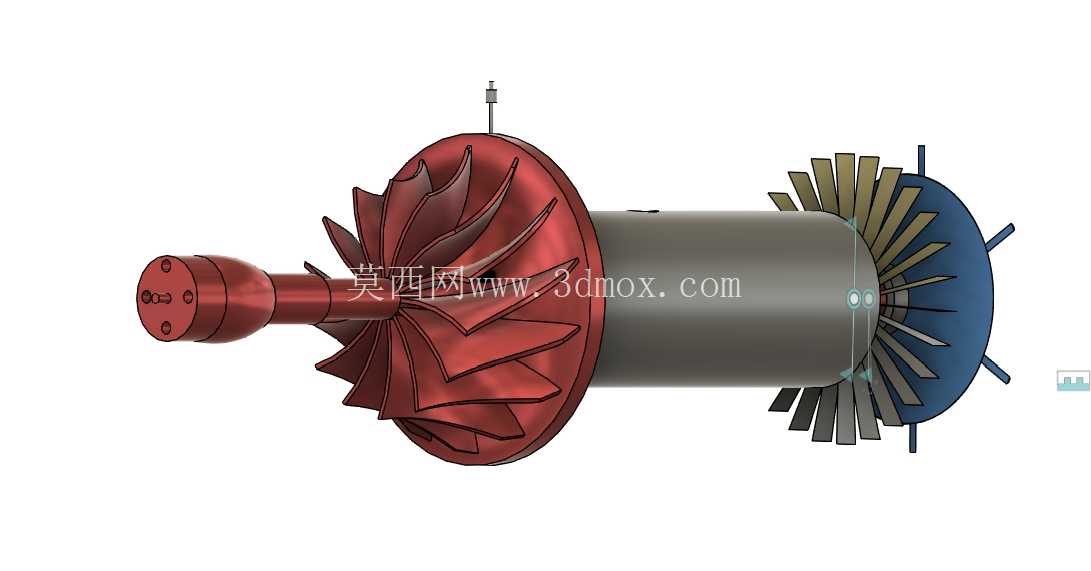

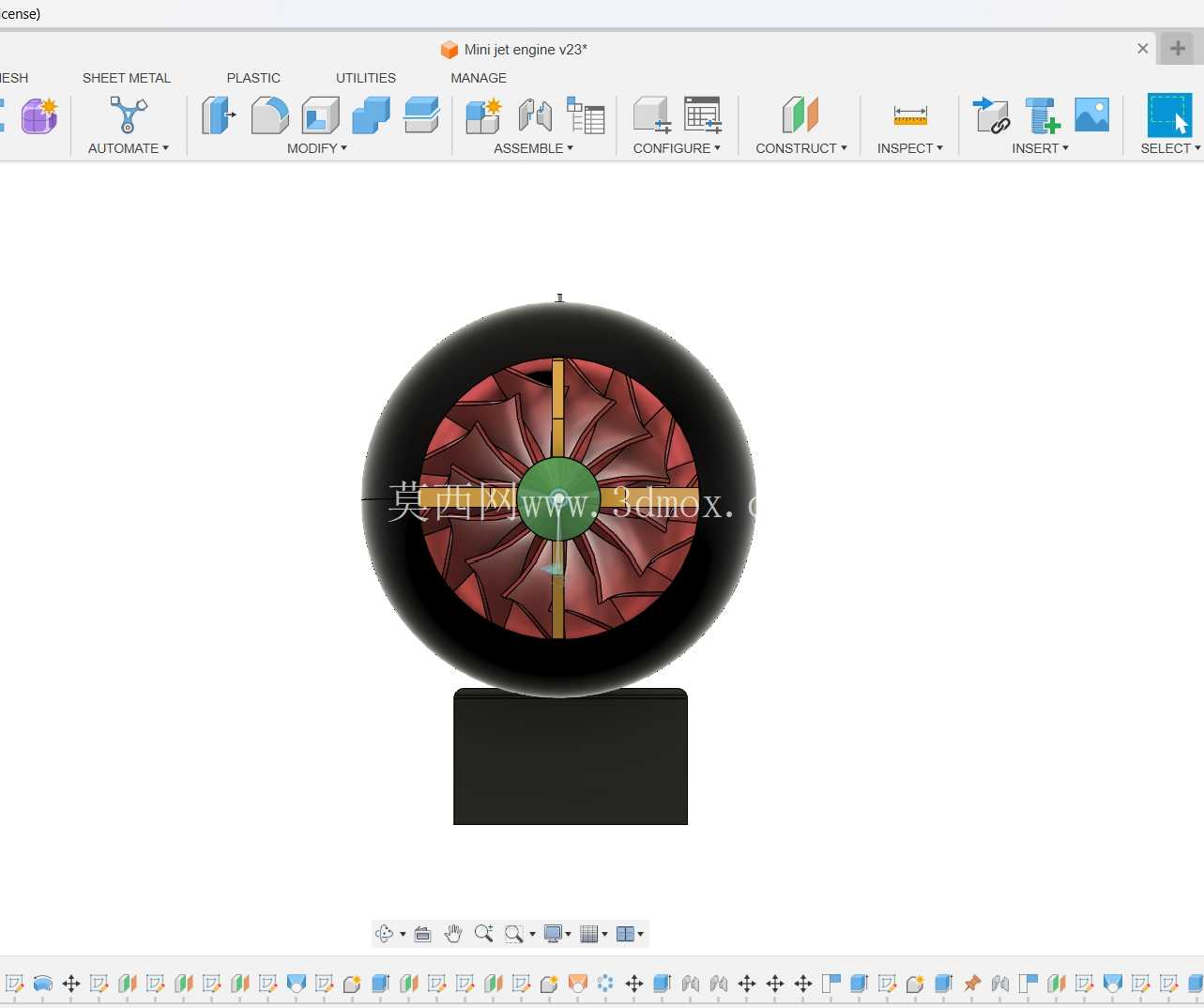

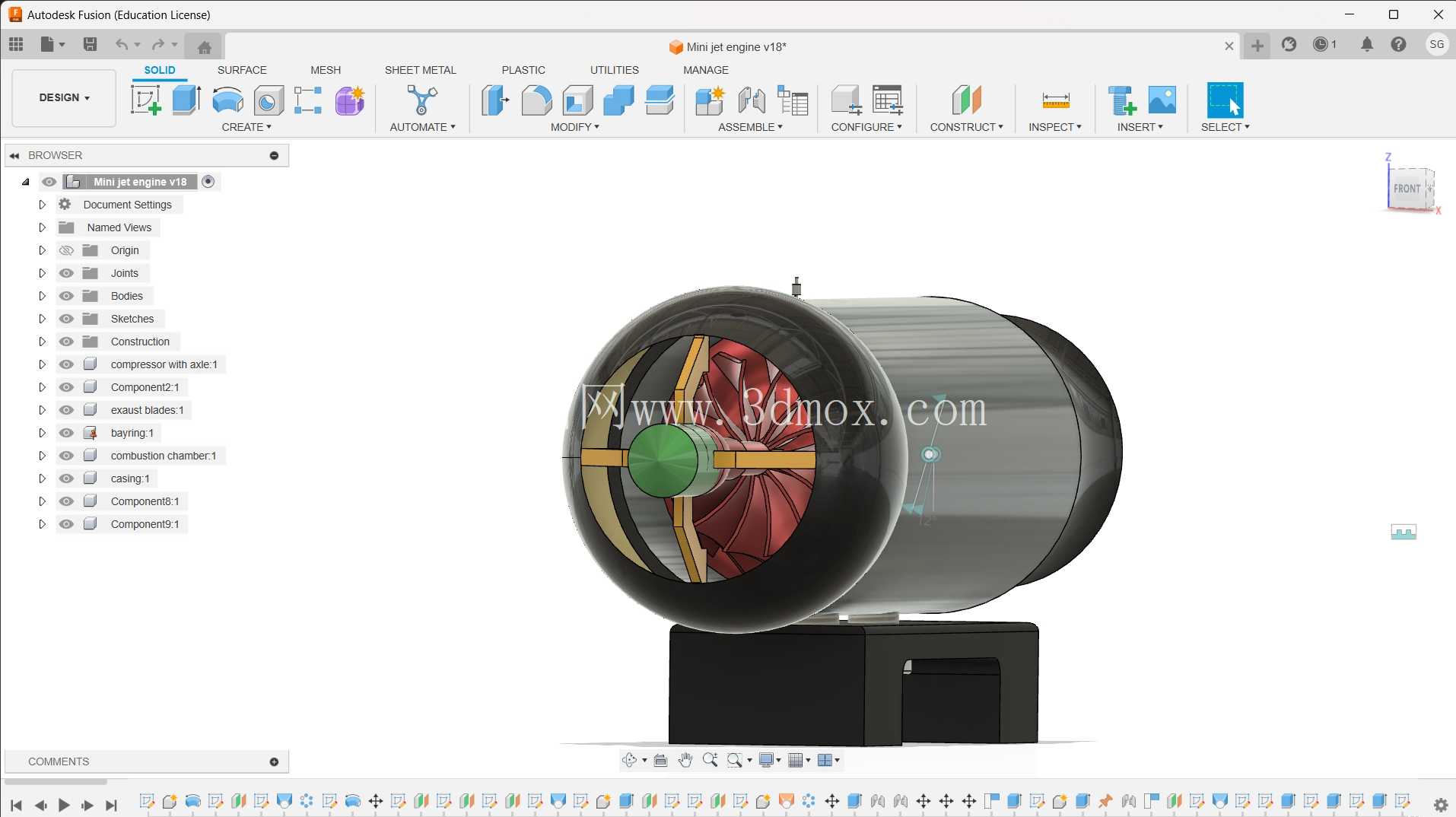

再讲实际用途对应的功能设计，整个结构完全复刻全尺寸涡轮喷气发动机的核心工作逻辑：前端进气道段做了收敛式导气设计，能在低进气流速下完成初步气流整理，减少进气紊流对压气机效率的影响；压气机段采用轴流+离心组合的小尺寸适配结构，解决了微型尺寸下单级轴流压气效率不足的问题，能在极小的空间内将进气压力提升到燃烧阈值；燃烧室采用环形回流结构，在缩短整机轴向长度的同时，保证燃油与压缩空气的充分混合，避免小尺寸下燃烧不稳定、容易熄火的问题；涡轮段与压气机做同轴直连设计，减少传动环节的功率损耗，高温燃气驱动涡轮转动的同时直接带动前端压气机持续工作，形成自维持的工作循环；尾喷段做了收敛型喷口设计，将做功后的高温燃气加速喷出产生推力，喷口角度做了微小的修型，能减少高速喷流的紊流损失，提升推力转化效率。

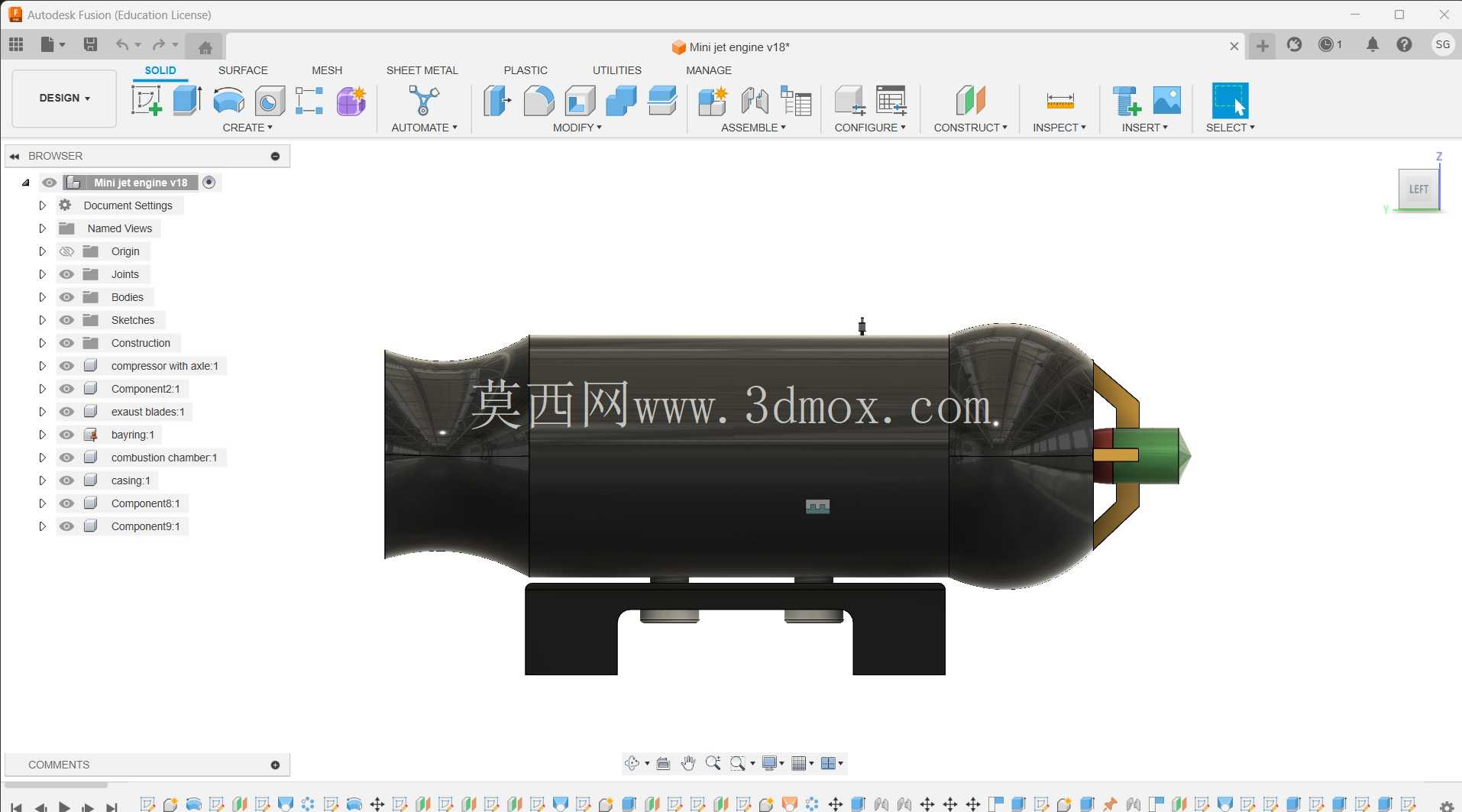

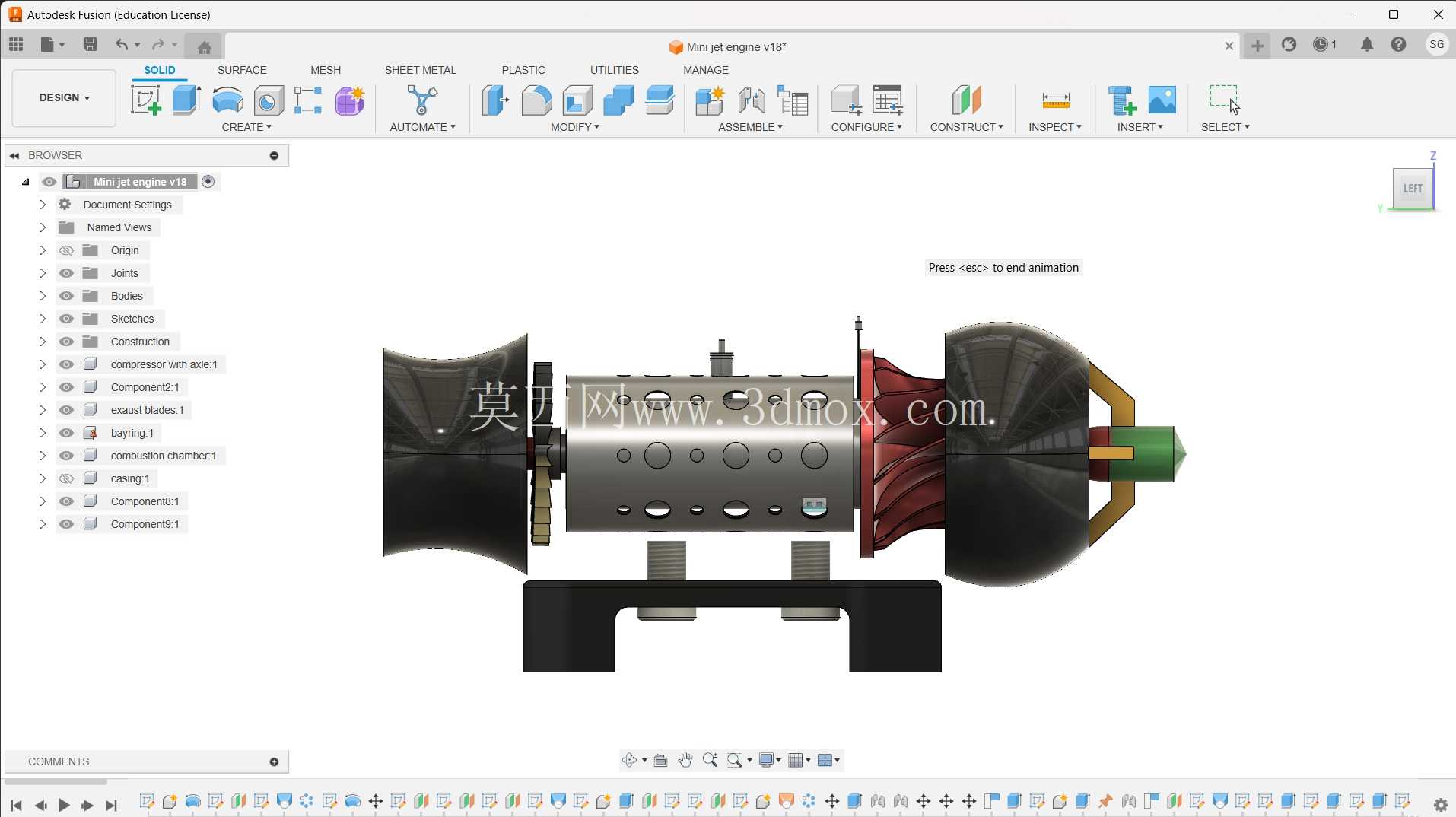

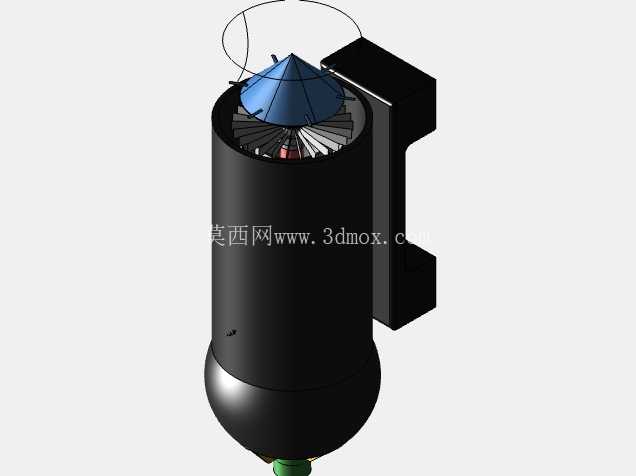

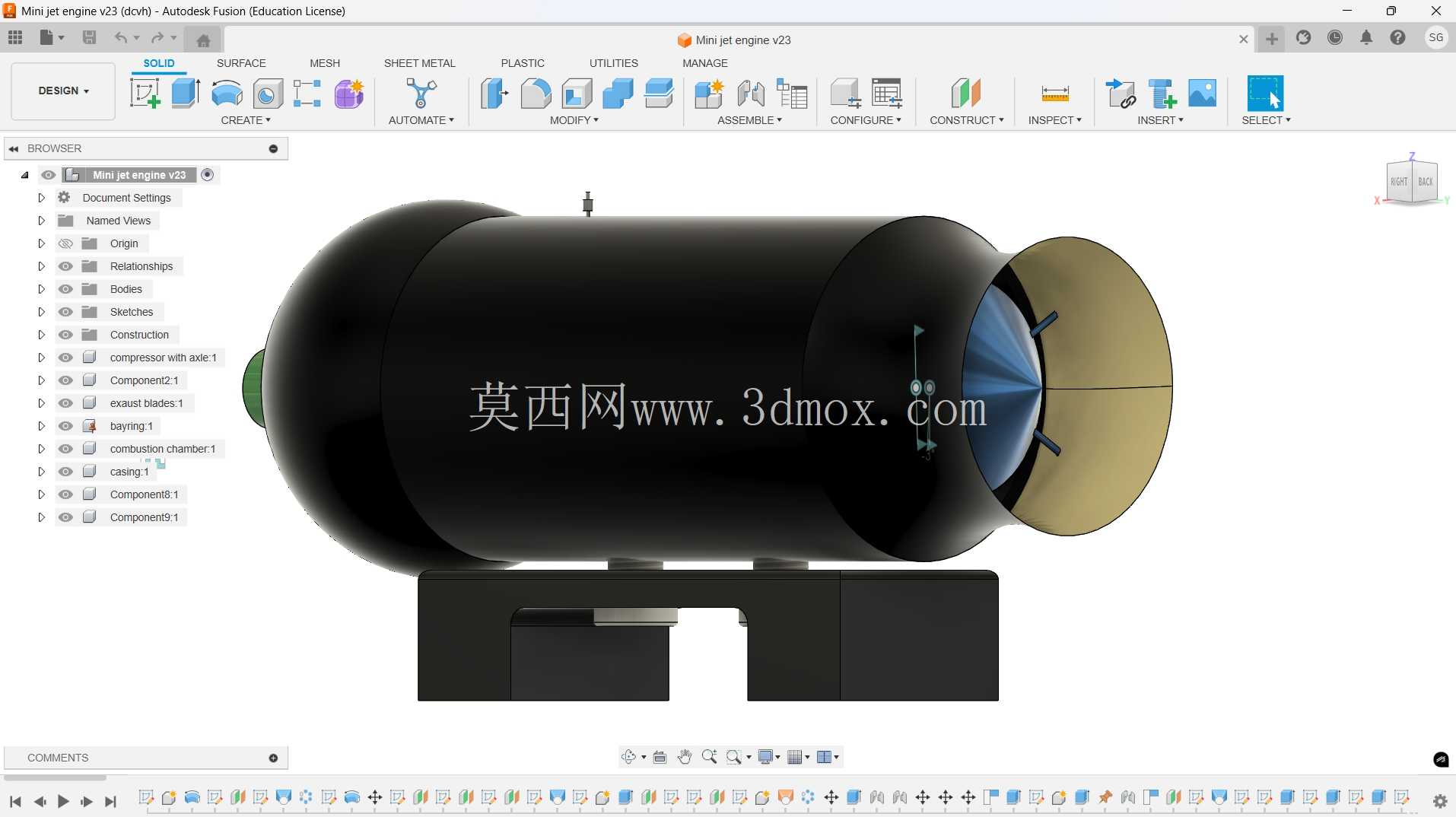

说回设计思路，这套模型在建模阶段完全是面向小尺寸场景的适配做的优化：首先是整机的径向尺寸做了严格控制，筒状主体外径控制在适配常见像真航模机身的范围，安装底座做了标准化的安装孔位预留，孔距匹配市面上主流的航模发动机安装架规格，不用二次打孔就能直接完成装机固定；轴向长度上，从进气道前端面到尾喷口后端面的尺寸，做了分段式的结构划分，压气机段、燃烧室段、涡轮段、尾喷段都做了可拆分的建模处理，方便做原理展示时单独拆解讲解每个部件的功能，也方便后续做结构优化时单独修改对应模块，不用调整整机的装配关系。安装边界上，模型底部的安装座高度做了最小化设计，保证装机时机腹离地间隙满足航模起降要求，进气道前端突出量控制在不会和航模机头整流罩产生干涉的范围，尾喷口后段预留了足够的散热间隙，避免高温喷流直接灼烧机身的复合材料结构。

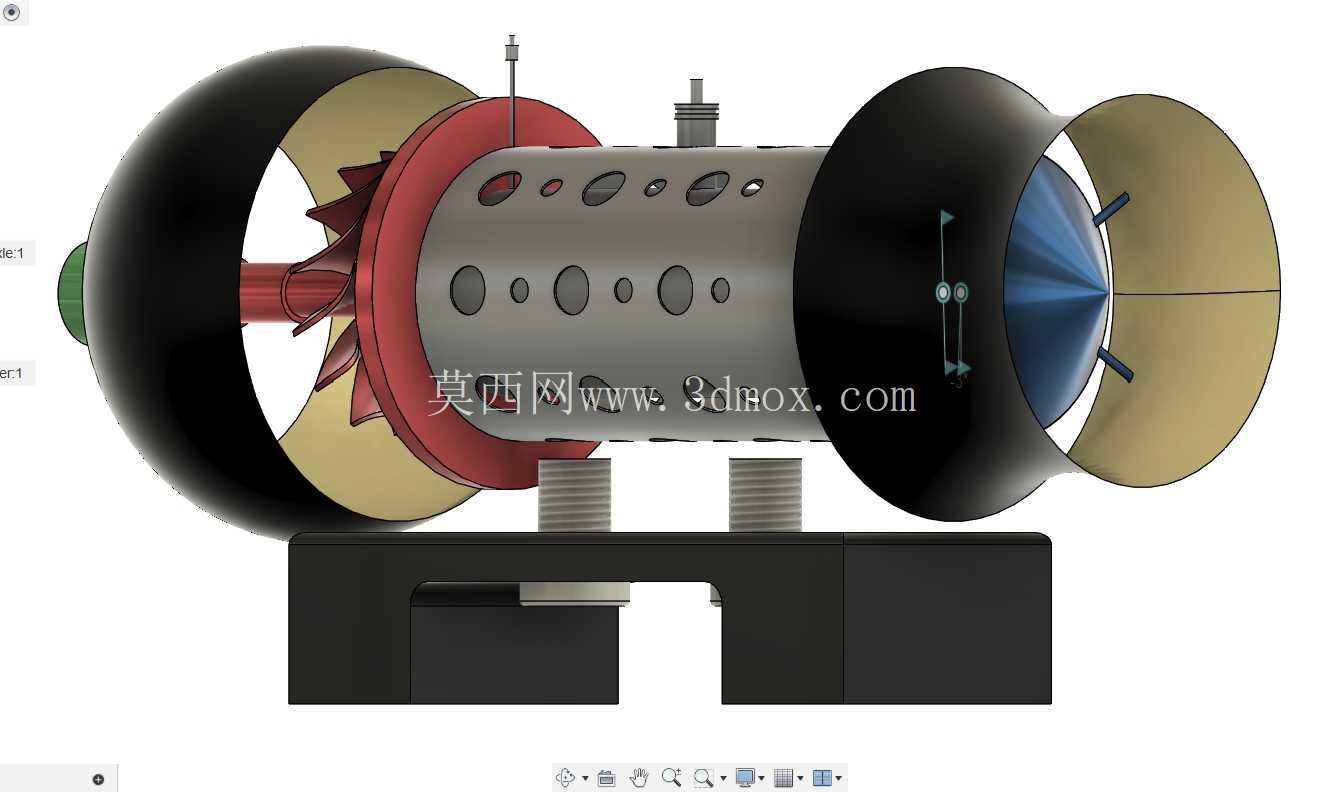

细节处理上，模型里的叶片型线完全参照真实微型涡喷的气动型线做的缩比，压气机叶片的扭转角、涡轮叶片的冷却通道预留都做了还原，不是随便做的示意性曲面；燃烧室的喷油嘴安装位、点火器安装孔都做了准确的位置预留，要是做功能验证模型，直接就能在对应位置加装实物配件；整机的同轴度公差在建模时就做了严格的约束，转动部件和静子部件之间的间隙控制在合理范围，既不会出现转动干涉，也不会因为间隙过大导致漏气损失压气效率。很多新手做这类微型航发模型容易犯的错就是只做外形示意，忽略内部流道的连续性，这套模型从进气道入口到尾喷口出口的整个流道是完全连续顺滑的，没有台阶、锐角这类会导致气流分离的结构，哪怕后续拿去做CFD流场仿真都能直接用，不用再做几何修复。

另外要提的是结构的工艺适配性，所有部件的建模都考虑了小尺寸零件的加工可行性，没有出现无法脱模、壁厚过薄无法加工的结构，不管是用3D打印做演示样件，还是用金属机加工做功能样机，都能直接导出工程图投产，不用再做结构的工艺性修改。比如压气机叶片的最小壁厚控制在0.8mm以上，满足光固化3D打印的最小壁厚要求，也满足铝合金机加工的刀具可达性；燃烧室的壳体壁厚做了等厚处理，要是做金属烧结打印也不会出现变形问题；安装座的孔位都做了沉头设计，螺丝安装后不会突出安装面，保证装机后底部平整，不会和安装架产生间隙。
