高涵道比涡轮风扇航空发动机结构

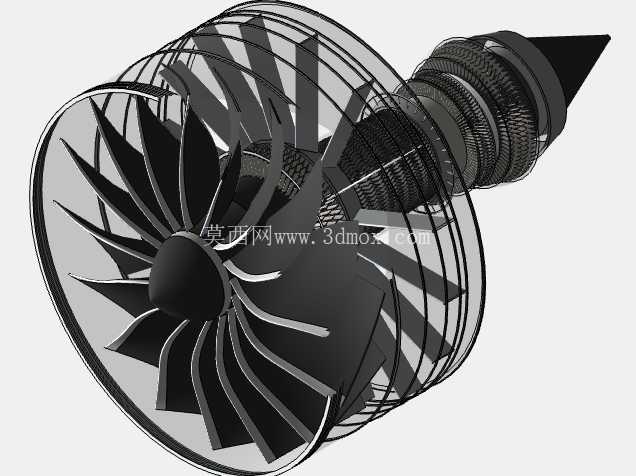

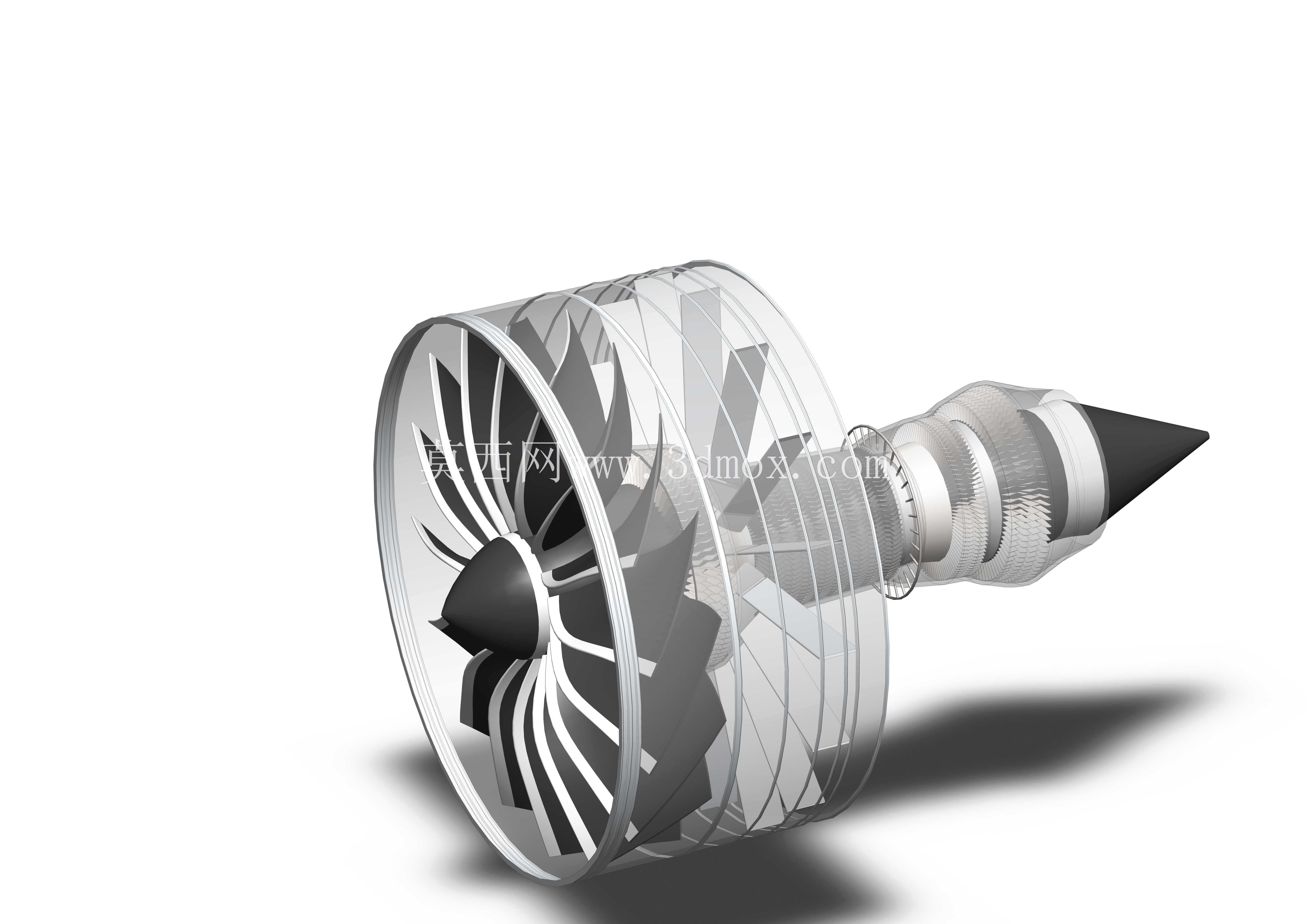

这款涡轮风扇发动机的三维结构，完整还原了大涵道比涡扇的核心流道与部件装配关系，在民用干线客机、大型军用运输机的动力系统选型阶段，这类结构模型可直接用于初步的干涉检查、安装边界匹配验证，省去了从零开始梳理叶片级间间隙、机匣包容范围的重复工作。从实际装机场景来看，这类动力装置主要承担亚音速飞行阶段的推力输出，外涵道风扇提供的推力占整机总推力的七成以上，建模时特意保留了风扇叶片的叶尖间隙、包容机匣的环形壁厚，这些细节直接决定了装机后的叶尖磨碰风险、风扇叶片断裂后的包容能力，是结构设计阶段必须反复校核的关键尺寸。

设计思路上，模型采用了分模块装配的逻辑，从进气道尖锥开始，依次排布一级大直径风扇、多级低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮，最后到尾喷管收敛段，每个部件的安装止口、连接法兰位置都做了还原，方便设计人员直接拆分单个部件做细节优化。比如风扇叶片采用了宽弦后掠的叶型设计，建模时还原了叶片的扭角分布，从叶根到叶尖的安装角渐变完全符合实际气动设计要求，避免了简化模型常出现的叶型失真问题，可直接用于后续的流场初步仿真、叶片强度校核的几何导入。

外形尺寸与安装边界方面，模型还原了大涵道比涡扇的典型尺寸比例，风扇段为整机最大直径位置，从进气锥顶点到尾喷管出口的总长与风扇直径的比值约为2.8:1，符合当前主流民用大涵道比涡扇的尺寸比例；核心机段的直径约为风扇直径的三分之一，外部预留了安装节的接口位置，分别对应风扇机匣上方的前安装点、涡轮机匣下方的后安装点，安装点的位置坐标与机翼吊舱的悬挂接口匹配，可直接用于机翼-发动机的挂装干涉检查，验证发动机与机翼前缘、前缘缝翼、襟翼机构的运动间隙是否满足适航要求。

从功能特性来看，模型还原了转子系统的支撑结构，低压转子采用0-2-1支撑方案，高压转子采用1-1-0支撑方案，轴承的安装位置、润滑管路的预留通道都做了简化还原，方便设计人员梳理转子动力学特性时，快速定位支撑点的刚度作用位置。外涵道的分流环、支板结构也做了完整呈现，分流环的前缘半径、支板的翼型剖面都符合实际减阻设计要求，可用于评估外涵道气流的压力损失，判断不同工况下外涵推力的输出稳定性。燃烧室段采用环形燃烧室结构，模型还原了火焰筒的头部进气孔、掺混孔的排布位置，虽然没有做内部细节的完全复刻，但外部的燃油喷嘴安装座、点火嘴接口位置都准确还原，可用于外部管路的布线设计，检查燃油管、点火线缆与周围机匣、附件机匣的间隙是否满足维护要求。

在实际工程应用中，这类完整的涡扇发动机模型还可用于教学演示、维修培训的场景，通过拆分不同的转子、静子部件，直观展示高、低压转子的反向转动逻辑，压气机逐级增压、燃烧室喷油燃烧、涡轮驱动转子的完整工作流程。对于刚接触航空发动机结构的设计人员来说，可通过这个模型快速理清不同部件的功能边界，比如风扇出口的导向叶片如何调整外涵气流方向，涡轮导向器如何将燃气的内能转化为动能驱动涡轮转动，这些结构逻辑都能通过三维模型的剖切、旋转操作直观呈现，比二维图纸的理解效率提升数倍。建模时特意保留了机匣上的探孔位置，包括孔探仪检查口、温度压力传感器安装座，这些位置是日常维护中必须预留的操作空间，在做全机装配协调时，可直接验证这些维护口盖是否有足够的操作空间，避免装机后出现维护可达性不达标的问题。
