共轴双旋翼直升机主旋翼桨毂结构

　　这套共轴式双旋翼结构，是小型无人直升机以及部分轻型载人共轴直升机的核心升力与操纵部件，区别于传统单旋翼带尾桨的构型，上下两层旋翼反向旋转，可抵消旋翼旋转产生的反扭矩，无需额外设置尾桨结构，能大幅缩小整机的侧向尺寸，在舰载起降、狭小空间作业场景下有极强的适配性，比如舰载无人侦察、城市楼宇间巡检、复杂地形物资投送等场景，这类结构的直升机不需要预留尾桨的安全回转空间，起降平台面积需求可降低40%左右，同时尾桨传动损耗的功率可以全部用于升力输出，悬停效率比同量级单旋翼机型高出15%-20%。

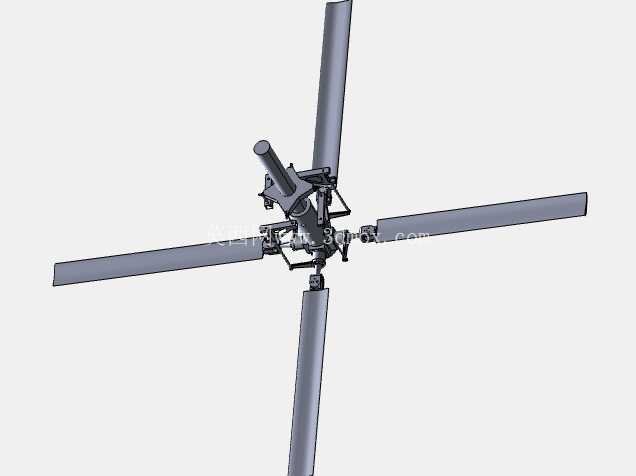

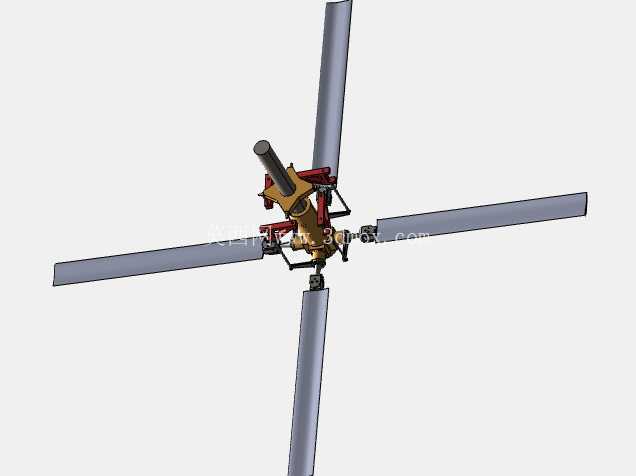

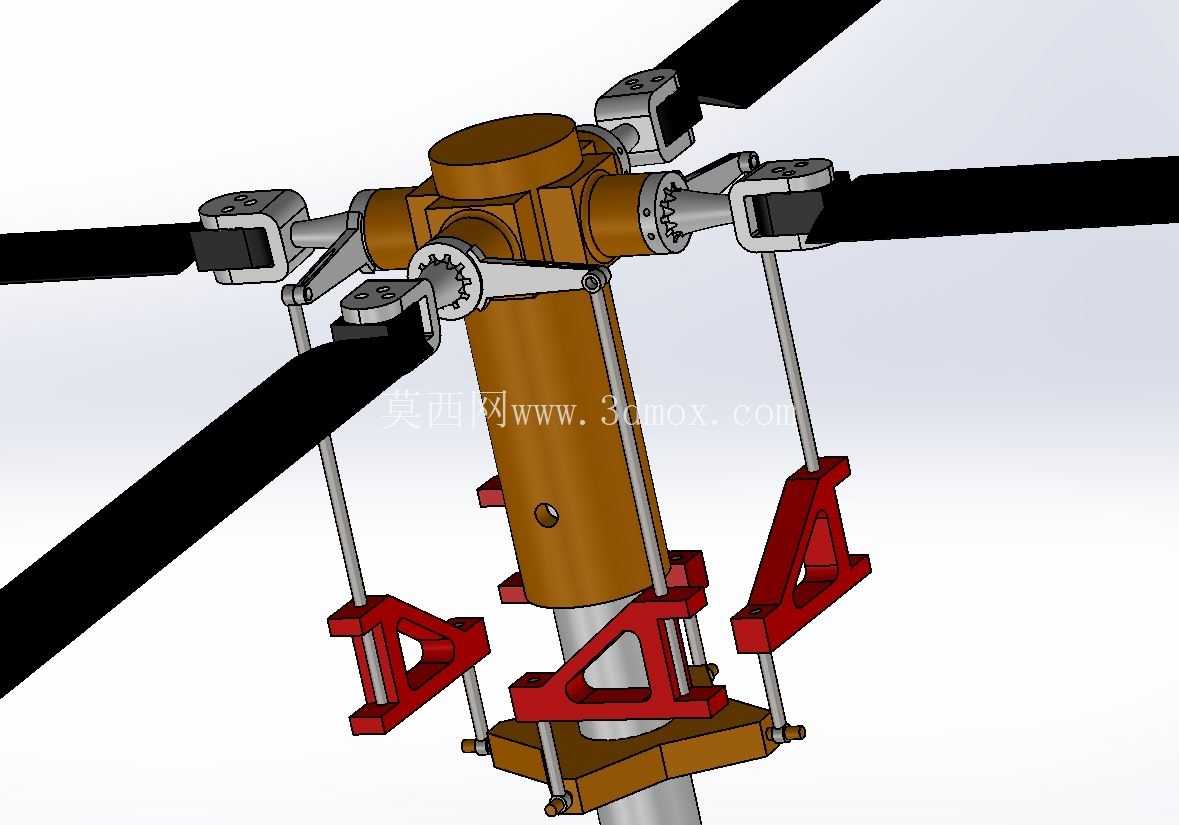

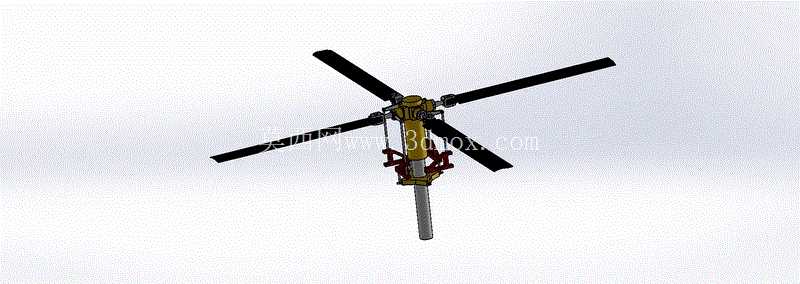

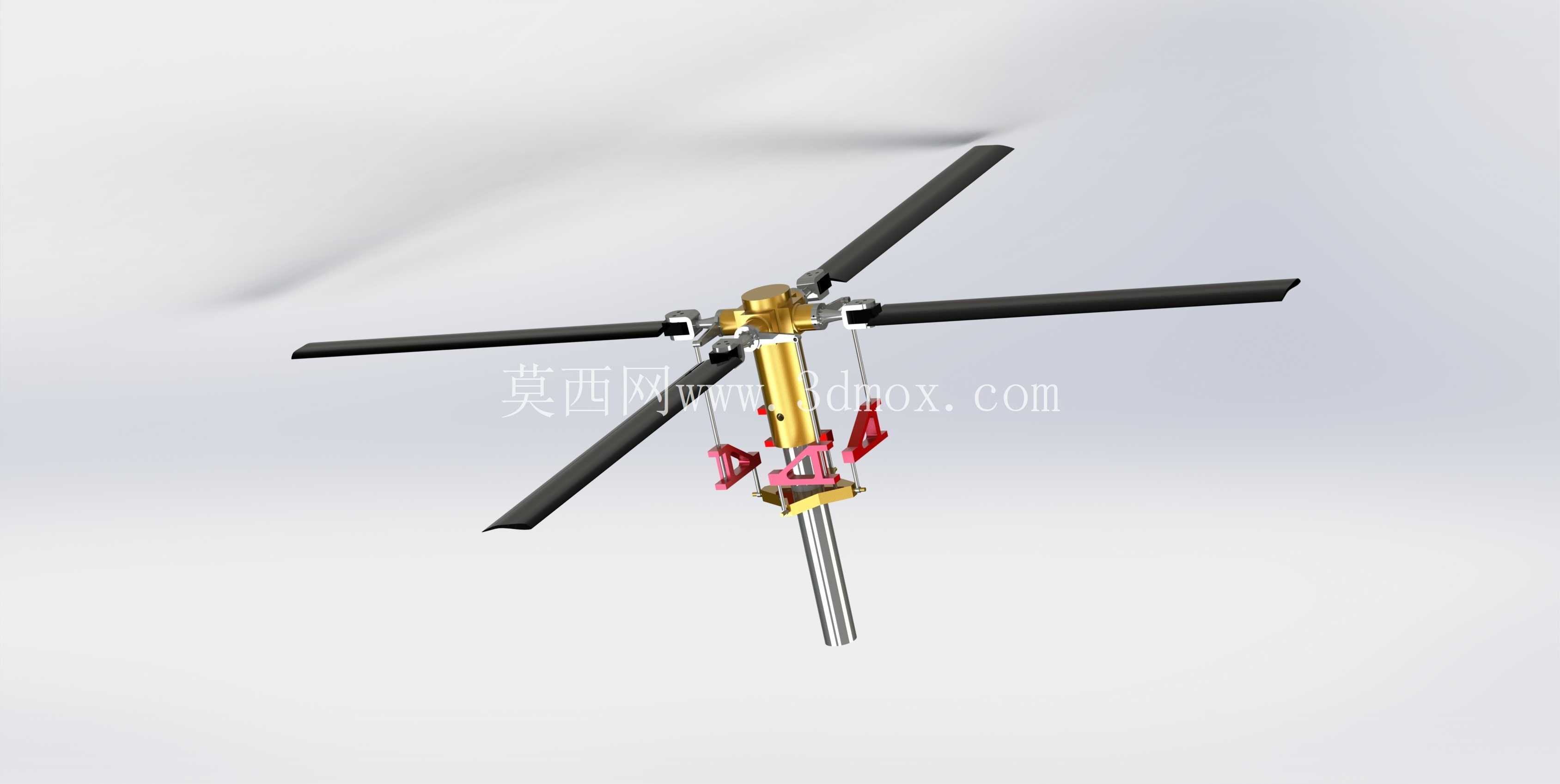

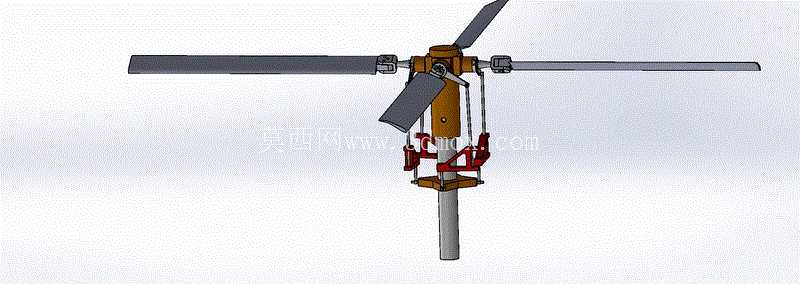

　　从结构设计逻辑来看，整个旋翼总成分为上下旋翼安装座、变距操纵摇臂、中央扭力轴、桨夹铰接组件几个核心部分，中央主轴采用双层套筒设计，内轴与外轴分别连接上下旋翼的驱动端，通过传动系统输入反向等速的旋转扭矩，保证上下旋翼转速完全一致，抵消反扭矩的同时避免上下旋翼出现转速差导致的气动干扰。桨叶与桨毂的连接采用铰接式结构，设置有水平铰与垂直铰的等效结构，水平铰允许桨叶在旋转过程中产生一定幅度的上下挥舞，抵消前行桨叶与后行桨叶因线速度差产生的升力不对称问题，避免飞行过程中出现滚转力矩；垂直铰则允许桨叶在旋转平面内产生小幅度的摆振，吸收桨叶旋转过程中产生的交变摆振力矩，减少交变载荷向主轴传递，降低整个传动系统的疲劳损伤风险。变距操纵机构集成在两层旋翼之间的桨毂中段，通过三组呈120度均匀分布的变距拉杆，分别连接上下旋翼的桨夹摇臂与自动倾斜器，自动倾斜器不随机翼旋转，通过舵机驱动实现整体倾斜与整体上下位移，当自动倾斜器整体上下移动时，会同时带动所有桨叶的桨距同步增大或减小，实现总距操纵，直接改变旋翼产生的总升力大小，控制整机的垂直升降；当自动倾斜器向某一方向倾斜时，会带动旋转到不同方位角的桨叶产生周期性的桨距变化，让旋翼的升力锥体向操纵方向倾斜，产生水平方向的分力，实现直升机的前后左右飞行操纵。

　　在安装边界设计上，整个旋翼总成的根部安装法兰与主减速器的输出轴端适配，安装定位止口的同轴度公差控制在0.02mm以内，避免高速旋转时产生偏心振动；上下旋翼的间距经过气动仿真优化，既保证足够的间距避免上下旋翼在最大挥舞量时出现打桨事故，又尽可能缩短主轴长度，降低整个旋翼系统的重量与迎风阻力，桨叶展开后的最大旋转直径适配15-20kg级无人直升机的升力需求，单片桨叶的翼型采用低速高升力翼型，在低转速下也能产生足够升力，同时桨尖做了后掠设计，降低前行桨叶接近音速时产生的激波阻力，提升高速前飞时的气动效率。

　　结构件的材料选择上，桨夹、摇臂等承力构件采用高强度铝合金加工，在保证足够结构强度的前提下降低旋转部分的重量，减少旋转惯量，提升操纵响应速度；中央扭力轴采用高强度合金钢制作，承受两层旋翼反向旋转产生的扭矩载荷，安全系数取3倍以上的极限载荷，避免极端机动情况下出现轴类断裂事故；桨叶主体采用碳纤维复合材料铺层制作，内部设置有泡沫芯材，保证桨叶的刚度同时减轻重量，桨叶前缘包裹有不锈钢耐磨包边，抵御飞行过程中沙尘、雨滴对桨叶前缘的冲蚀，延长户外复杂环境下的使用寿命。在实际使用过程中，这套旋翼结构的维护点主要集中在各个铰接位置的轴承，需要定期检查轴承的旷量，保证变距、挥舞、摆振的动作顺畅无卡滞，变距拉杆的杆端轴承设置有防尘密封结构，减少户外粉尘进入轴承滚道造成的磨损，整个旋翼总成的动平衡精度需要控制在G2.5级以上，避免高速旋转时产生的振动传递到机身，影响机载传感器的工作精度与整机的飞行稳定性。
