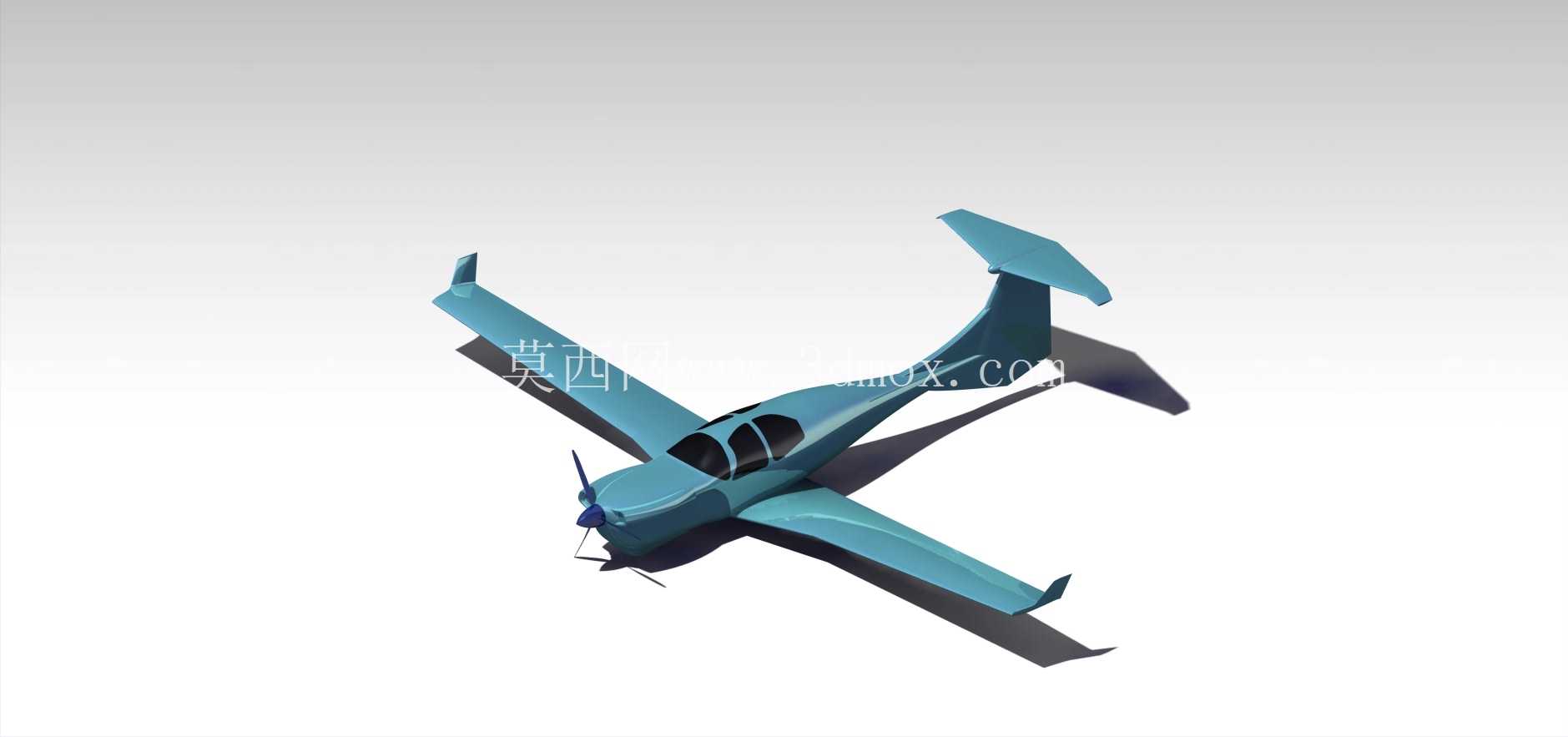

钻石DA50RG通用航空飞机外观曲面结构

　　在通用航空飞行器的结构设计环节，外观曲面的精准度直接决定了整机的气动效率、飞行阻力表现以及后续结构装配的匹配度，这款基于机翼绘图仪坐标数据搭建的钻石DA50 RG外观曲面模型，完整覆盖了固定翼轻型飞机核心外部组件的几何特征，能够为气动仿真验证、外观改型设计、装配干涉检查等工程环节提供可靠的三维基准。从实际工程应用场景来看，这类高精度外观曲面模型首先可用于初步气动性能校核，在没有完成全机内部结构细化设计的阶段，设计人员可以依托该曲面模型划分流体计算网格，完成不同迎角、飞行速度下的升阻特性初步测算，提前预判机身、机翼、尾翼之间的气动干扰问题，避免后续结构设计阶段出现颠覆性的方案调整。

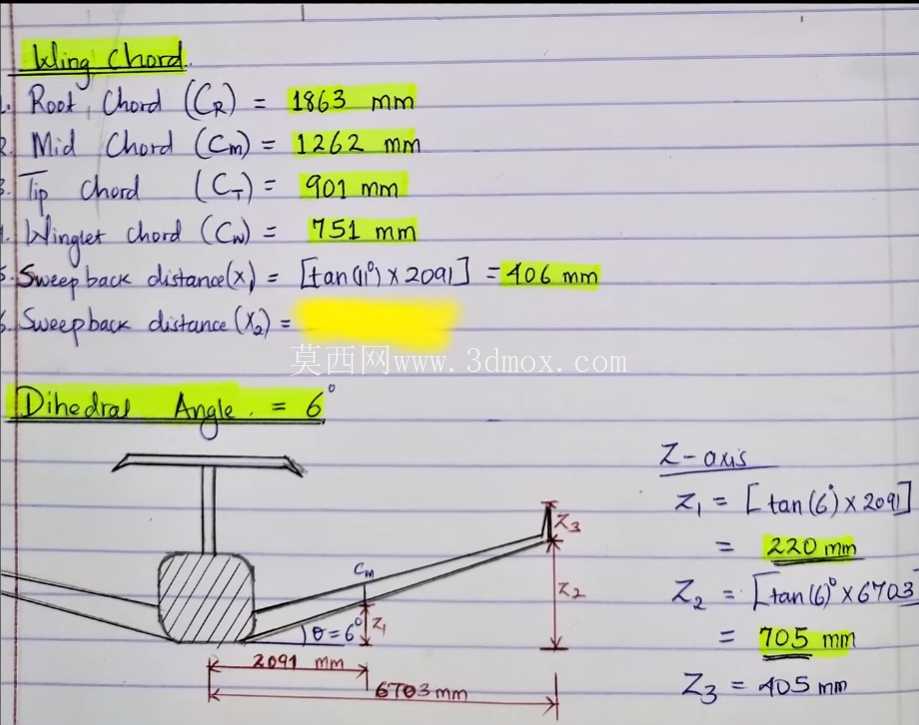

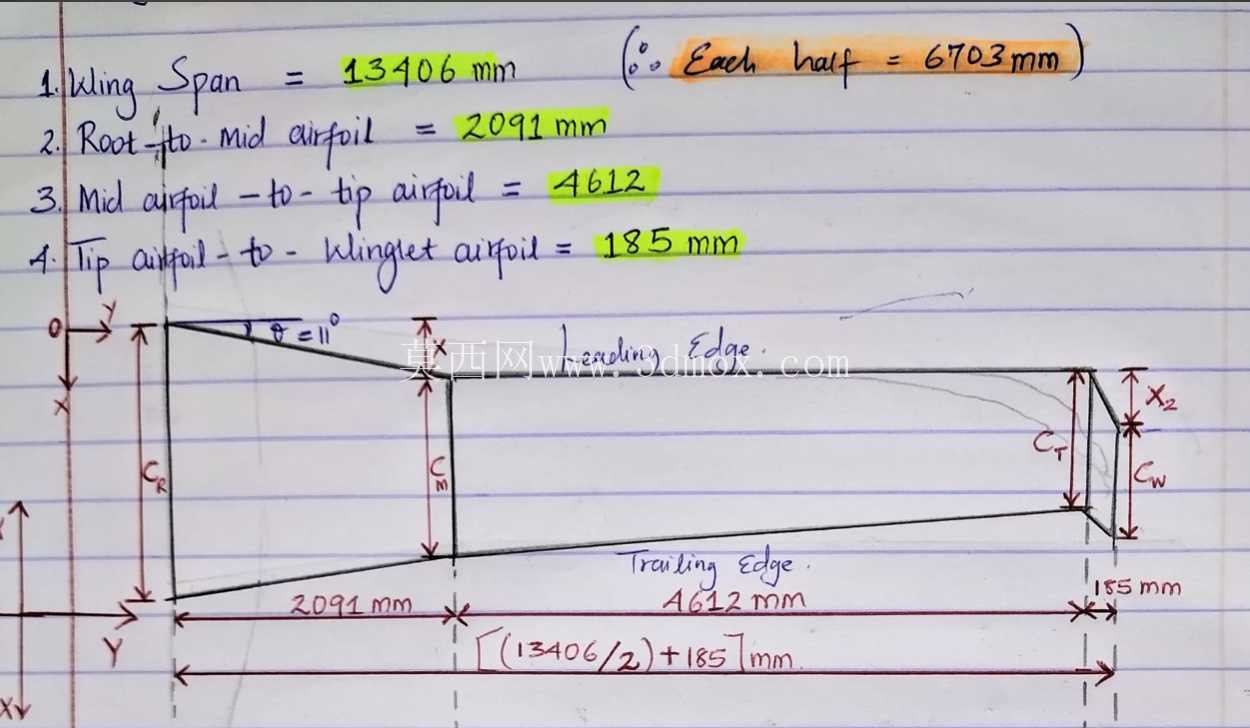

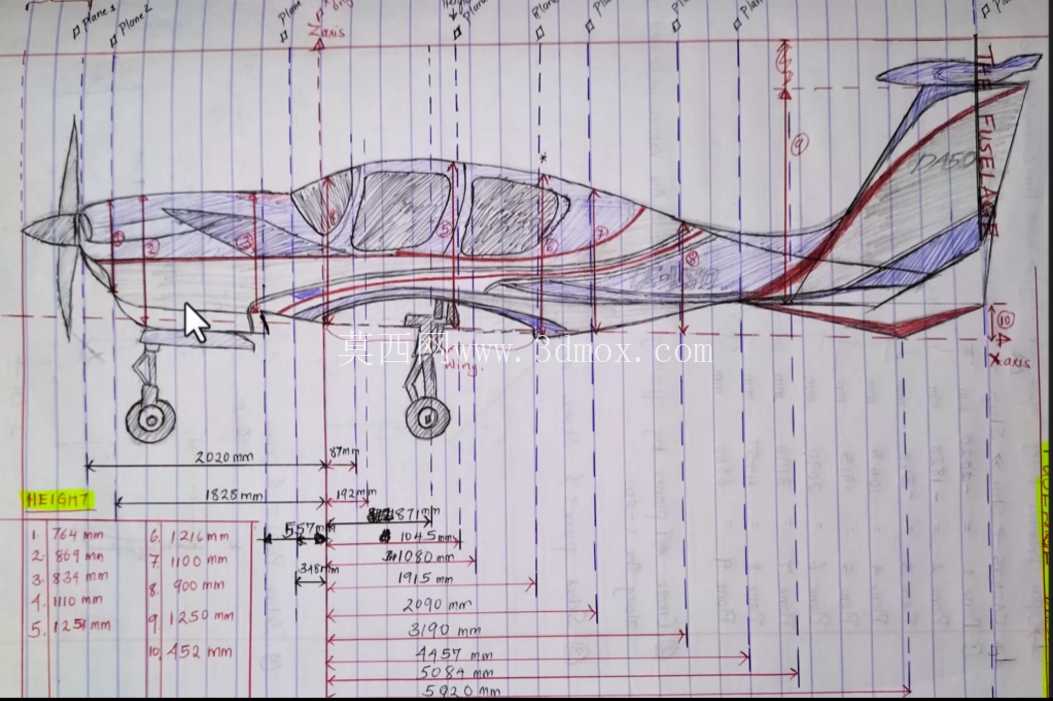

　　其次，该模型也可作为地面展示教具、飞行模拟视景素材使用，依托精准的曲面特征还原真机外形比例，能够满足科普展示、模拟训练场景下的外形真实度要求，不会出现比例失真、曲面错位等影响观感的问题。从产品功能特性来看，该模型重点还原了机翼、机身、机头三大核心外部部件的几何形态，机翼部分采用了该机型特有的翼型设计，翼尖处的小翼结构完整保留，能够准确还原真机翼尖涡流抑制结构的外形特征，机翼与机身的过渡段曲面做了连续顺滑处理，没有出现曲面拼接的棱角断点，符合真实飞行器制造过程中蒙皮对接的工艺特征；机身段的曲面曲率变化完全匹配真机的座舱隆起、机身收腰造型，座舱盖的曲面弧度、舷窗的位置轮廓都和真机保持一致，能够准确反映机身截面从机头到机尾的渐变规律；机头部分的螺旋桨安装座轮廓、发动机整流罩的曲面收角都做了精准还原，能够为前起落架安装位置、发动机罩接口设计提供准确的边界参考。

　　在设计思路层面，该模型采用了基于实测坐标数据的曲面搭建逻辑，没有做过度的艺术化简化，所有曲面的控制点都来自机翼绘图仪采集的真机坐标数据，曲面构建过程中优先保证G2连续要求，避免曲面出现褶皱、曲率突变等不符合实际蒙皮加工工艺的问题；建模过程中优先保证外部安装边界的准确性，机翼与机身的对接面位置、尾翼与机身的连接轮廓、机头整流罩的后端安装边都做了明确的几何界定，后续设计人员在细化内部结构、设计蒙皮对接工装时，可以直接提取这些边界作为设计基准，不需要反复核对真机尺寸。

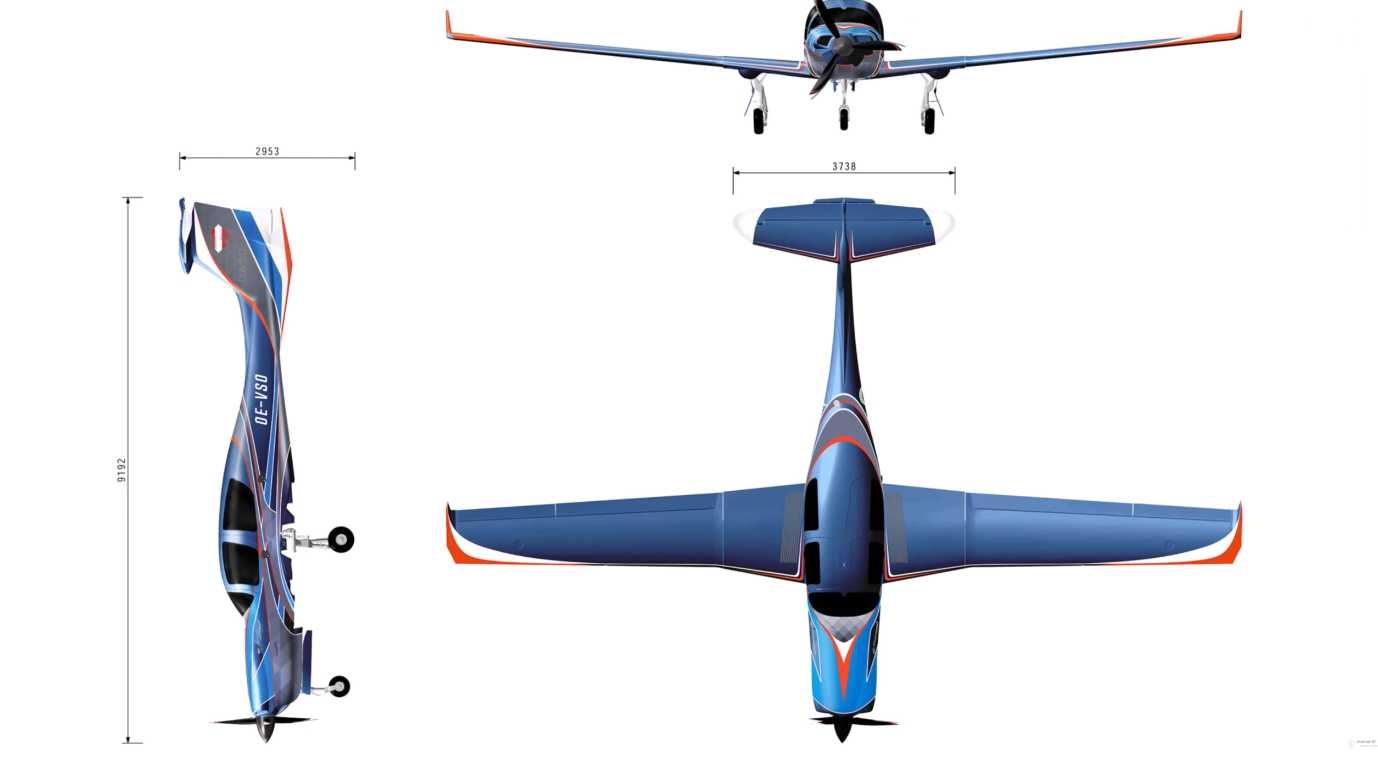

　　从外形尺寸与安装边界的匹配度来看，该模型严格遵循真机的外形比例，机翼展长、机身长度、尾翼高度的相对比例完全符合实机参数，机翼的后掠角、上反角都和真机保持一致，机身底部的平面段预留了起落架舱的安装轮廓位置，机身侧面的曲面预留了舷窗、舱门的安装边界，尾翼部分的垂直安定面、水平安定面的相对位置和角度都准确还原，能够满足尾翼操纵机构的初步布局校核需求。需要注意的是，该模型为外部表面模型，没有包含内部的框、梁、肋等承力结构，也没有覆盖起落架、航电、动力系统的内部细节，在使用过程中更适合作为整机设计的外形基准，后续需要在此基础上进一步补充内部结构细节，才能完成全机的详细设计工作；在做曲面导出用于数控加工蒙皮成型模具时，需要提前对曲面做加厚处理，根据不同部位的蒙皮厚度要求调整偏移量，保证加工出来的模具能够匹配实际蒙皮的装配公差。对于从事通用航空飞行器设计、轻型飞机改型的工程人员来说，这类基于实测坐标搭建的外观曲面模型能够大幅减少前期外形测绘的工作量，让设计人员把更多精力放在结构优化、性能提升的核心环节，不需要在基础外形建模上耗费过多时间。
