RQ-4全球鹰高空长航时无人机结构

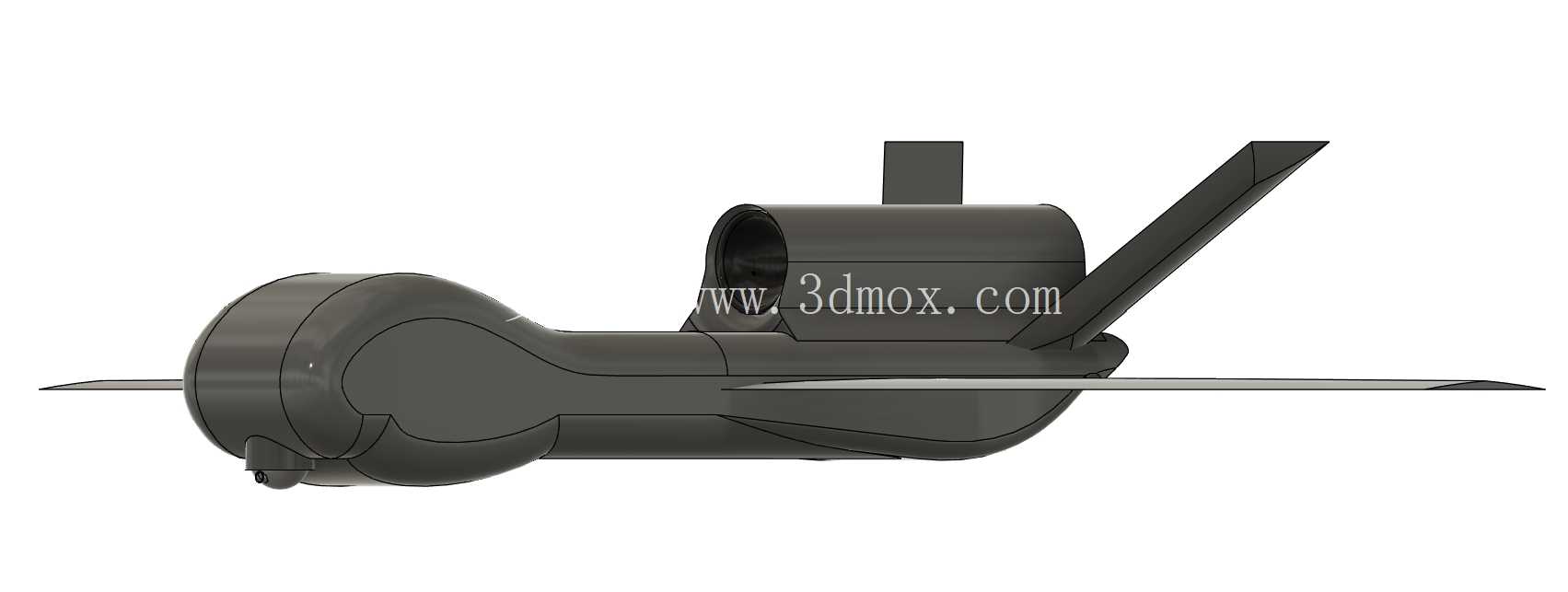

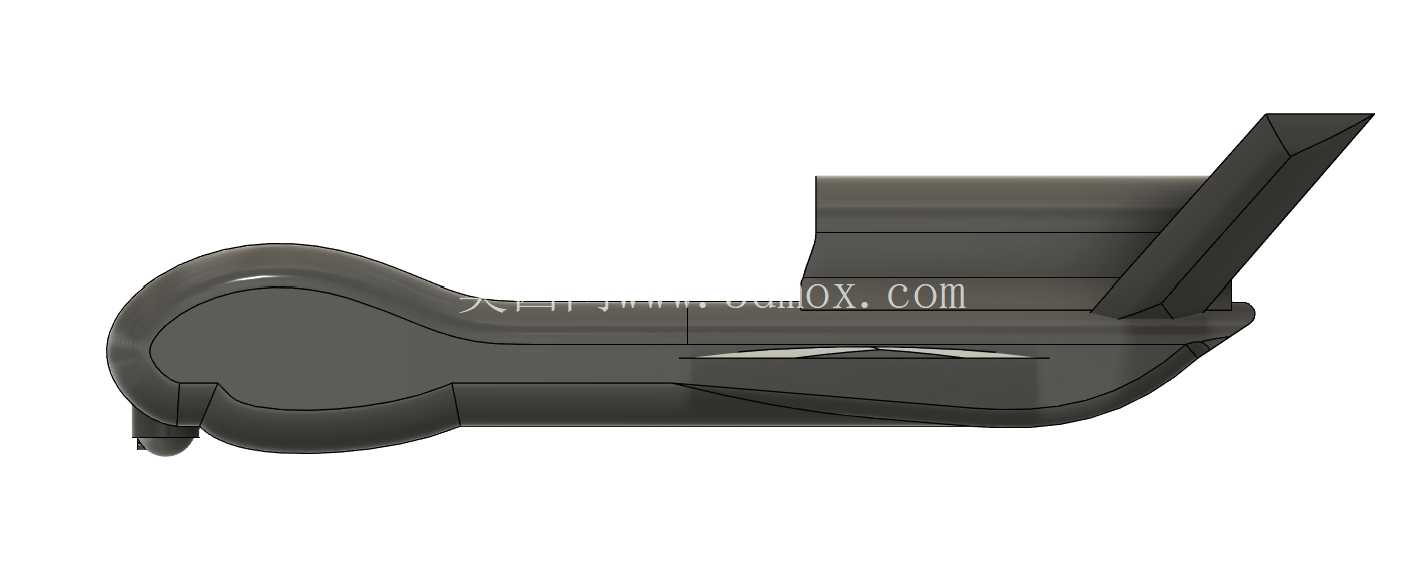

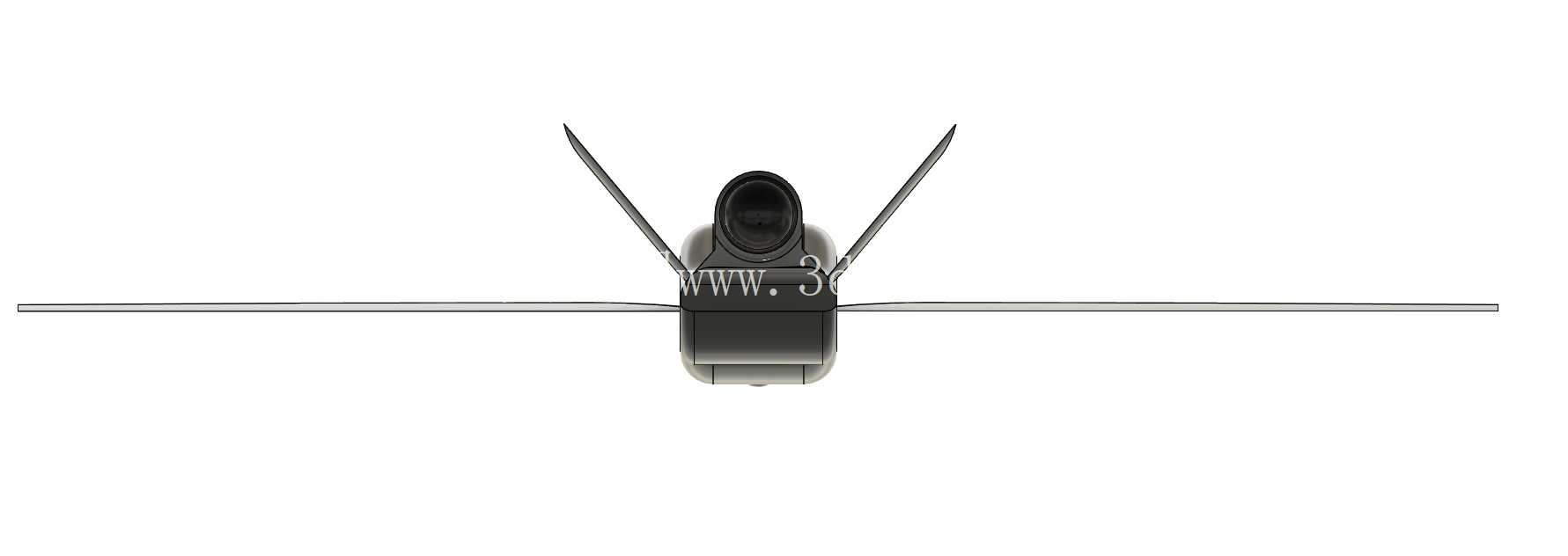

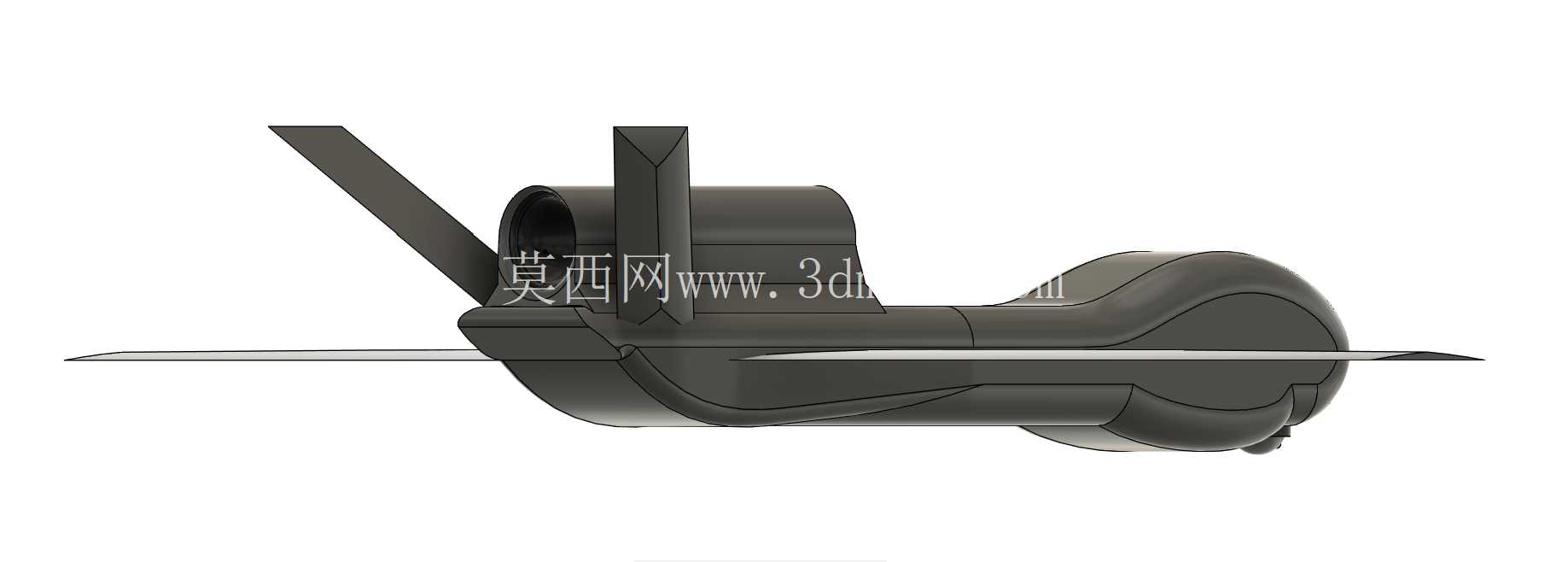

　　该三维结构还原的是高空长航时无人侦察平台的主体构型，这类装备主要部署于广域持续侦察任务场景，可在平流层高度完成跨区域的情报收集、目标监视与侦察测绘作业，无需飞行员抵近危险空域，大幅降低任务人员风险，同时能提供远超有人侦察平台的单次任务滞空时长，覆盖更广的监控范围。从结构设计逻辑来看，整体采用大展弦比平直翼搭配高置尾翼的布局，机身截面做了连续的流线型修型，尽可能降低跨高度层飞行时的气动阻力，保障长航时飞行的燃油效率；机身头部的隆起结构预留了大直径卫星通信天线与多光谱侦察载荷的安装空间，可同时容纳光电侦察设备、合成孔径雷达等多类任务载荷，不需要对机身主体结构做大幅改动就能适配不同任务的载荷换装需求。

　　机身中段为整体式燃油舱与航电设备舱的集成区域，结构设计上采用了半硬壳式承力布局，蒙皮与内部隔框共同承担飞行过程中的气动载荷与结构应力，既控制了整体结构重量，又能保障高空低压、低温环境下的结构强度稳定性，避免长时间巡航时出现结构形变影响飞行控制精度。尾翼采用上置V型尾翼布局，一方面可以避开发动机尾流的直接干扰，提升飞行控制舵面的操纵效率，另一方面也能降低机身侧面的雷达反射截面积，优化平台的隐蔽侦察能力。起落架采用前三点式可收放结构，前起落架布置于机头下方，主起落架集成于机身中部两侧，收放机构完全收纳于机身内部，不会在巡航阶段产生额外的气动阻力；起落架的缓冲行程做了针对性优化，可适配不同等级的野战机场起降条件，降低对地面保障设施的依赖。

　　从安装边界来看，机身两侧的机翼对接接口采用统一的标准化连接法兰，可根据任务需求更换不同展长的机翼模块，执行超远航程任务时换装大展弦比机翼提升升阻比，执行快速响应任务时可换装较小展长的机翼提升巡航速度；机身腹部预留了通用载荷挂点接口，接口采用标准化的电气与机械连接协议，可快速挂载不同类型的侦察吊舱、通信中继设备，不需要对机身内部布线做大规模调整。在实际任务场景中，这类无人平台可在地面控制站的指挥下，沿预设航线完成数千公里范围内的持续监控，实时回传高分辨率的地面图像与雷达侦测数据，也可在边境巡逻、海域监控、灾害评估等民用场景中发挥作用，长时间滞留在任务空域提供连续的监测数据，弥补卫星重访周期不足、有人机滞空时间有限的短板。

　　结构建模过程中对各部件的装配公差做了严格的匹配验证，所有活动舵面的转动间隙、收放机构的运动行程都按照实际装备的参数做了还原，可直接用于气动仿真验证、结构受力分析、地面教学演示等场景，帮助设计人员快速验证不同构型改动对整体飞行性能的影响，也能让装备运维人员直观了解平台的内部结构布局，提升地面保障作业的效率。
