250mm轴距简易四旋翼竞赛飞行器结构

这款250mm轴距的四旋翼结构，最初是面向学生科创竞赛场景做的轻量化设计，整体走极简实用路线，没有多余的装饰性结构，所有造型都围绕减重、易加工、装配容错率高几个核心目标展开。从实际应用场景来看，这类小轴距四旋翼多用于室内定高飞行赛、障碍穿越赛、小型载重投递类学生赛事，也可作为新手入门练习的装机结构件，不需要复杂的开模工序，用桌面级FDM3D打印机就能完成主体零件的加工，加工门槛极低，适合学生群体在有限的预算和加工条件下完成整机制作。

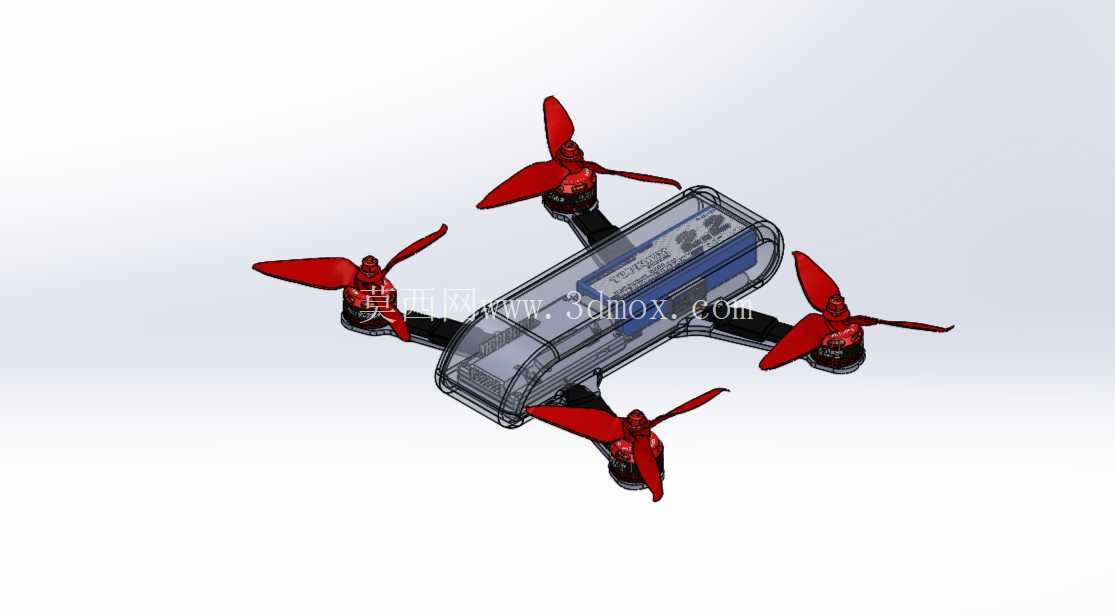

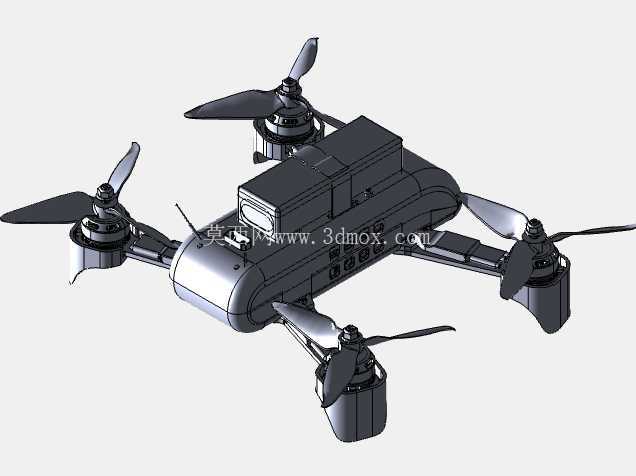

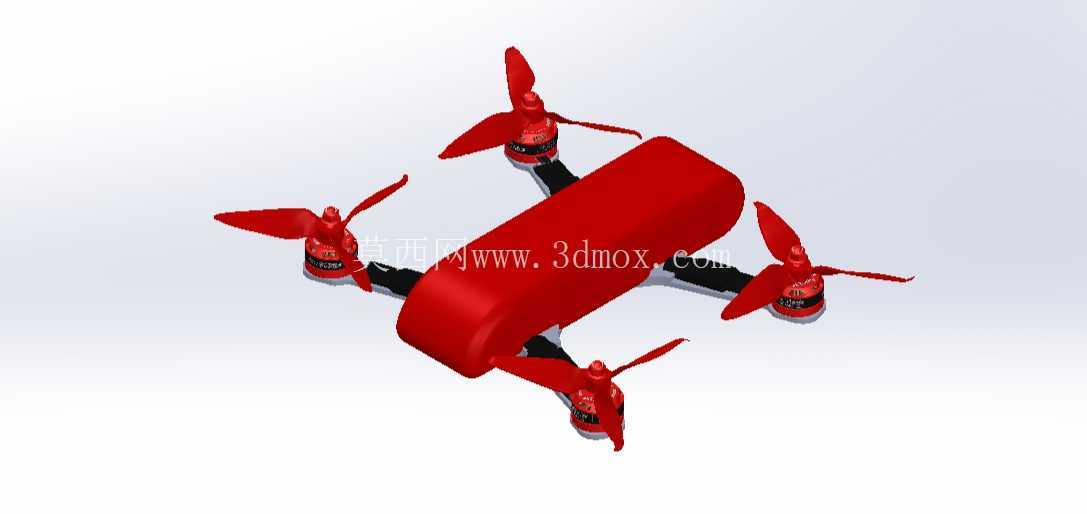

从功能特性上看，整机采用上下分体式的机身主体结构，上盖为弧面过渡的长条形舱体，内部可容纳飞控板、电调、电池等核心电子元件，舱体边缘做了圆角过渡，既可以减少飞行过程中的风阻，也能避免尖锐棱角在炸机时造成零件碎裂或者人员划伤。四个机臂采用和主体一体化的延伸设计？不对，仔细看结构，机臂是从主体四角向外延伸的悬臂结构，每个机臂末端预留了电机安装位，安装孔位适配常规2204、2205级别的无刷电机，安装面做了下沉式定位槽，电机装配时不需要反复调整同轴度，直接卡入定位槽拧上固定螺丝即可，能大幅减少装机时的调试时间。机臂和主体连接的位置做了局部加厚处理，并且做了三角形的加强筋过渡，因为四旋翼飞行时机臂要承受电机转动带来的持续振动，还有炸机时的冲击载荷，这个位置是应力集中的高发区，加厚加筋之后能有效降低飞行过程中机臂共振的概率，也能减少轻微撞击时机臂断裂的风险。

设计思路上，整个结构没有做复杂的卡扣或者快拆结构，全部采用螺丝紧固的连接方式，一方面是因为3D打印件的卡扣结构反复拆装容易出现疲劳断裂，另一方面螺丝连接的维护成本更低，参赛过程中如果某个机臂或者舱体损坏，只需要拧下对应位置的螺丝更换零件即可，不需要整体报废。机身底部预留了摄像头安装座的固定孔位，可以适配常规的微型FPV摄像头，满足穿越飞行时的图传需求，同时底部也预留了电池绑带的穿槽，用户可以根据自身的配重需求选择不同容量的锂电池，通过调整电池的前后位置来调整整机的重心，让重心落在四个旋翼的几何中心位置，保证飞行时的姿态稳定。

外形尺寸与安装边界方面，整机对角电机轴的轴距严格控制在250mm，这个尺寸属于小型四旋翼的黄金尺寸区间，既不会因为轴距太小导致桨叶之间产生气流干扰影响飞行效率，也不会因为轴距太大导致整机转动惯量过大，影响飞行动作的灵活性。旋翼适配5寸或者6寸的螺旋桨，桨尖和机身主体之间预留了足够的安全间隙，飞行时大角度机动也不会出现桨叶打舱体的问题。机身主体的内部净空尺寸为长120mm、宽40mm、高25mm，可以容纳常规的30.5*30.5mm安装孔距的飞控板，以及4合1电调，电池仓可以容纳3S 1500mAh以内的锂电池，整机装配完成后的起飞重量可以控制在500g以内，推重比可以轻松做到3:1以上，满足竞赛飞行时的机动动作需求。

从实际装配的角度来看，所有零件的壁厚都控制在2mm，这个厚度对于PLA材质的3D打印件来说，既能保证足够的结构强度，也能最大限度减少打印耗材的用量，降低打印时间，单个主体零件的打印时间可以控制在4小时以内，学生在实验室里就能快速完成零件制作。零件的所有安装孔都预留了0.2mm的装配公差，不需要后期进行打磨修配，打印完成之后直接就可以拧入自攻螺丝完成装配，对于没有太多机加工经验的学生用户非常友好。另外机身表面没有做复杂的曲面纹理，打印时不需要添加支撑结构，打印完成之后只需要去掉底部的 raft 就可以直接使用，减少了后处理的工作量。

在实际使用场景中，这类结构除了用于学生竞赛之外，也可以作为小型航拍平台的载体，在机身底部加装微型运动相机，完成小范围的航拍作业，因为整机重量轻，即使在人员密集的室内区域飞行，即使出现坠机情况也不会造成严重的安全事故。结构本身的抗损性也做了针对性设计，机臂末端的电机安装座位置做了局部的弱化处理，当出现剧烈撞击时，断裂会首先发生在电机座位置，不会波及机身主体和内部的电子元件，只需要更换电机座或者整个机臂就可以快速修复，大幅降低炸机后的维修成本。

整个结构的设计没有追求极致的性能压榨，而是在性能、加工难度、维护成本、装配难度之间做了很好的平衡，非常适合入门级的航模爱好者和参赛学生使用，不需要复杂的加工设备就可以完成整机的制作，装配过程也不需要特殊的工具，一把普通的十字螺丝刀就可以完成全部组装工作。
