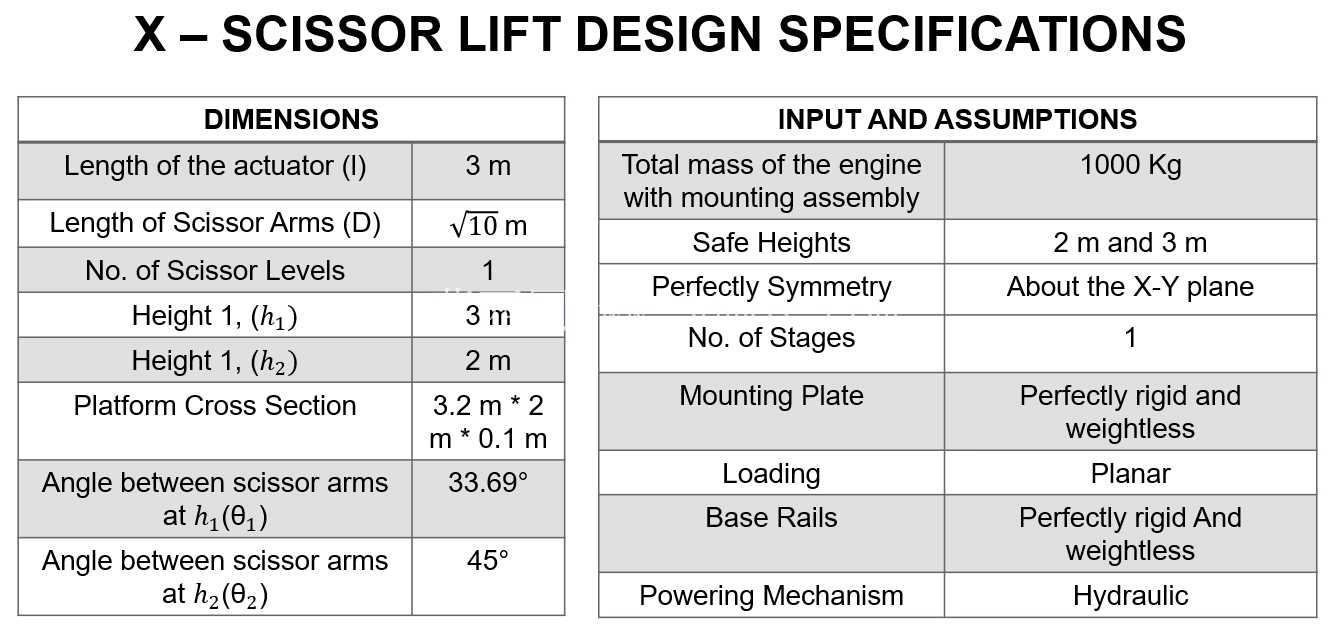

在航空维修车间的发动机定检工位、工业产线的重型部件对位场景、受限空间内的重型载荷垂直转运作业中,常规的立柱式举升设备往往因为占地空间大、侧向伸出结构多,无法适配狭窄作业面的使用需求,这款X型剪式举升结构正是针对这类受限作业场景开发的承载方案。从实际使用的工况边界来看,该结构预设的两个稳定作业高度分别为2m与3m,刚好覆盖中轻型航空发动机拆装、重型工业部件检修时的常规操作高度区间,额定承载能力设定为1000kg,能够满足多数中小型重型部件的举升定位需求,不会因为承载冗余不足导致作业安全隐患,也不会因为过度冗余设计造成结构笨重、操作费力的问题。

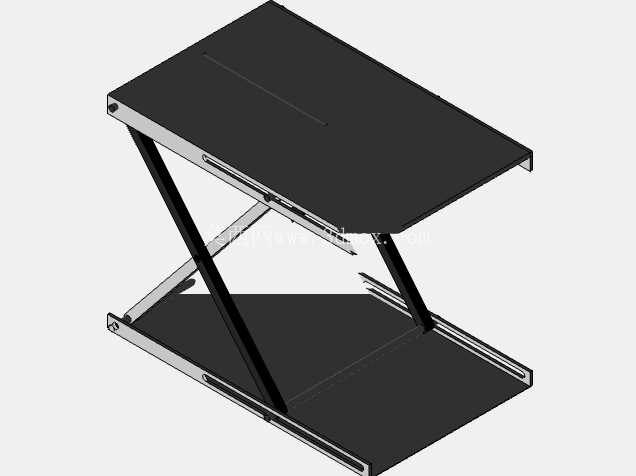

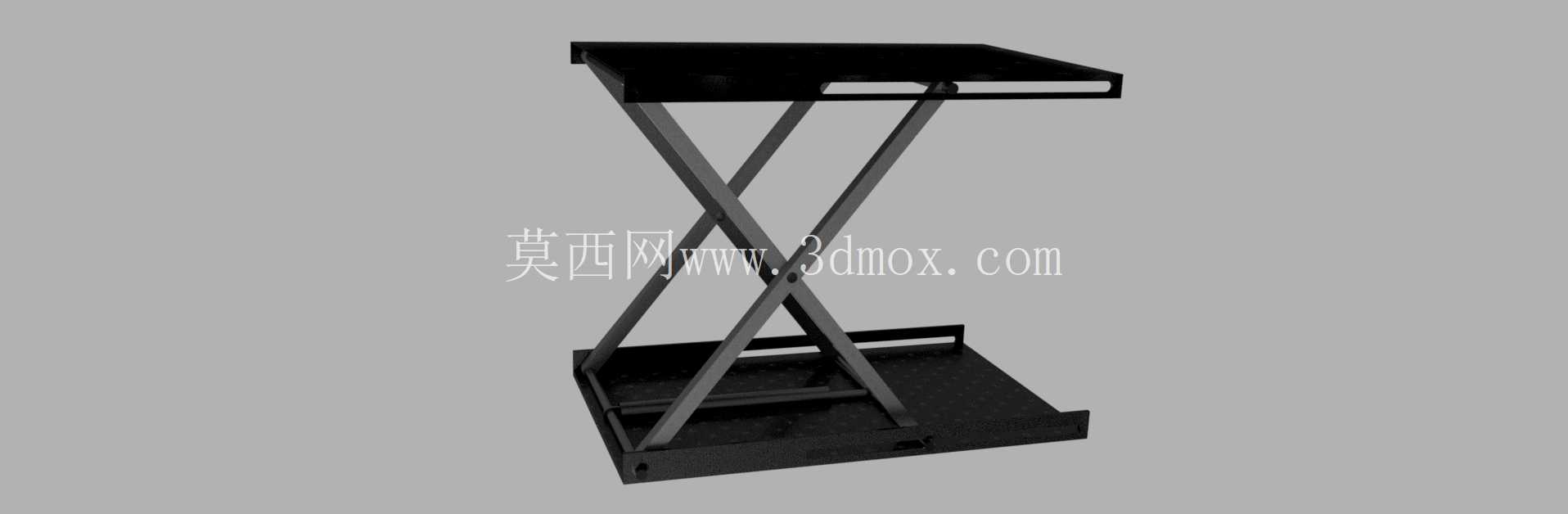

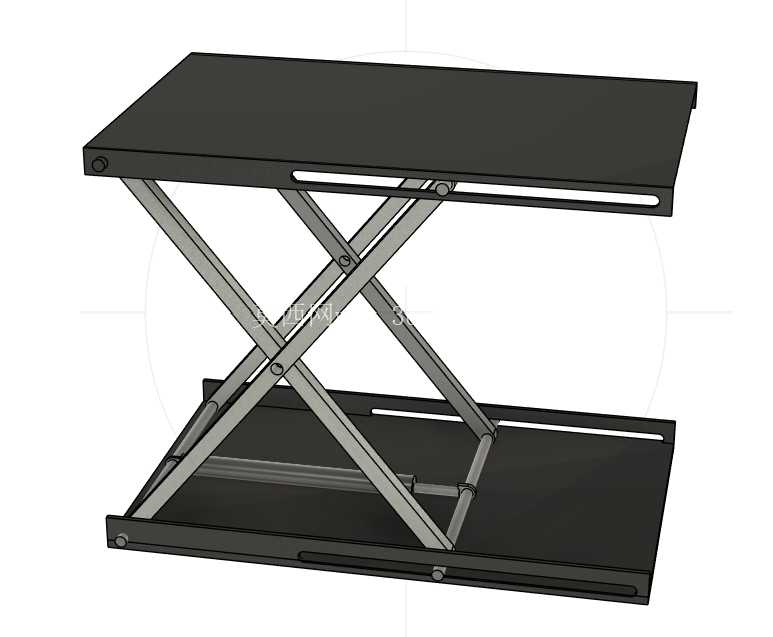

结构设计上采用了对称交叉的X型剪臂布局,两组剪臂通过中部铰接轴形成联动,上下两端分别与顶部承载平台、底部安装基座通过滑动副与铰接副配合:剪臂的一端与对应平台/基座铰接固定,另一端嵌入平台、基座预设的导向滑槽内,在举升动作过程中,滑动端沿滑槽平稳滑移,保证整个举升过程中载荷始终沿垂直方向传递,不会出现偏载侧倾的问题。这种对称负载分配的设计逻辑,能够让每一组剪臂均匀承担平台载荷,避免单侧剪臂受力过大出现结构变形,同时交叉X型的配置在收拢状态下整体结构厚度极小,不需要预留额外的侧向收纳空间,能够在非常紧凑的作业区域内部署,适配维修地坑、狭窄设备间这类常规举升设备无法进入的场景。

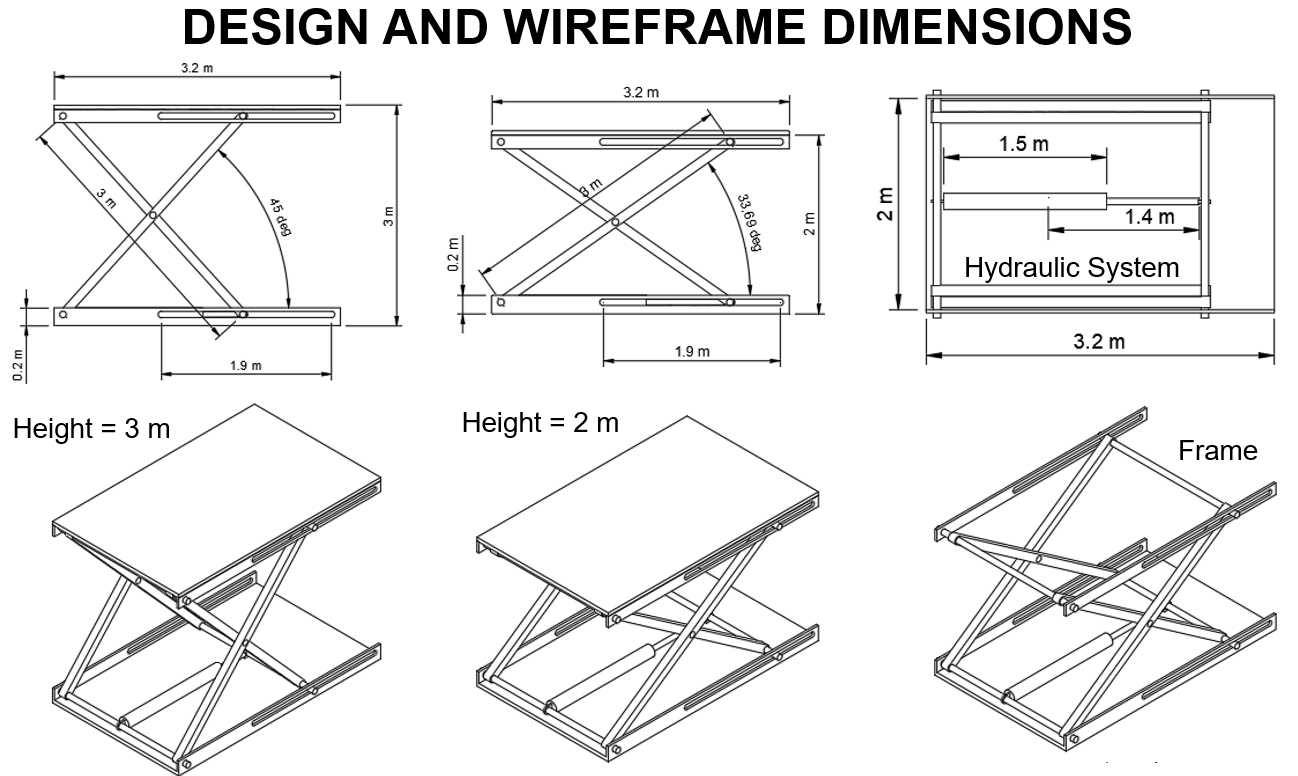

从安装边界的尺寸逻辑来看,该结构收拢状态下的整体高度仅为完全伸展高度的六分之一左右,底部基座可以直接通过螺栓固定在硬化地面或者配套的移动小车上,不需要额外开挖预埋基坑,大幅降低了现场部署的改造成本;顶部承载平台采用整板式平面结构,表面预留有通用的工装安装螺孔,可以根据不同的作业需求加装工件固定夹具、防滑垫板、定位挡块等配套工装,不需要对平台主体结构进行二次加工。在运行稳定性的设计考量上,剪臂的铰接位置都配置了自润滑衬套,长期往复举升作业中不需要频繁加注润滑脂就能保持动作顺畅,导向滑槽内设置有限位缓冲块,当举升到预设的2m、3m作业高度时,滑动端会触碰缓冲块实现软限位,避免刚性冲击造成结构损伤或者平台上的载荷移位。
实际作业过程中,该结构既可以配合液压驱动单元实现动力举升,也可以搭配手动螺旋驱动机构用于无动力源的野外维修场景,结构本身的力学传递路径经过优化,驱动端只需要施加较小的作用力就能完成满载状态下的举升动作,操作力符合人因工程的要求,不会出现手动操作费力的问题。和单组剪臂的举升结构相比,这种X型交叉布局的抗侧向偏移能力更强,即使平台上的载荷存在一定的偏心,只要偏心距在设计允许的范围内,整个结构依然能够保持平稳升降,不会出现卡滞、侧翻的风险,非常适合维修场景中工件摆放位置不完全居中的实际使用情况。
在可制造性的设计层面,所有剪臂结构都采用标准矩形钢裁切加工,铰接轴采用通用的标准圆钢配合锁紧螺母固定,没有复杂的异形曲面结构,常规的机加工车间就可以完成整套结构的加工制作,不需要特殊的定制刀具或者成型工艺;平台和基座都采用标准钢板折弯焊接成型,焊接位置都设计在应力较小的区域,焊后只需要做简单的应力释放处理就能保证长期使用的结构精度,不会因为焊接变形导致滑槽错位、举升卡滞的问题。对于需要在受限空间内完成重型部件垂直举升、精准定位的作业场景来说,这种结构既可以作为独立的举升作业台使用,也可以作为大型自动化设备的垂直升降模块集成到整套生产线中,适配性非常灵活。
