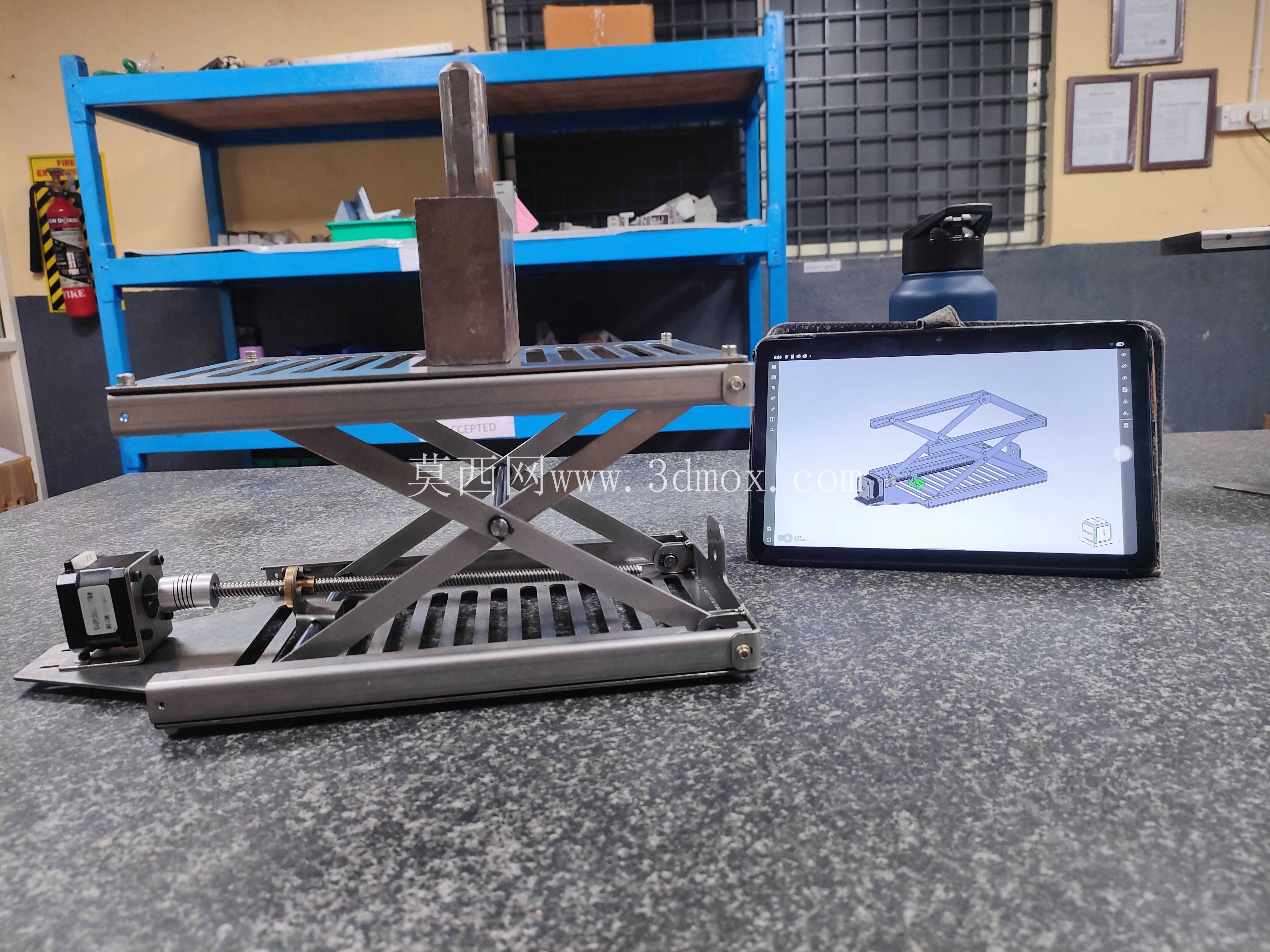

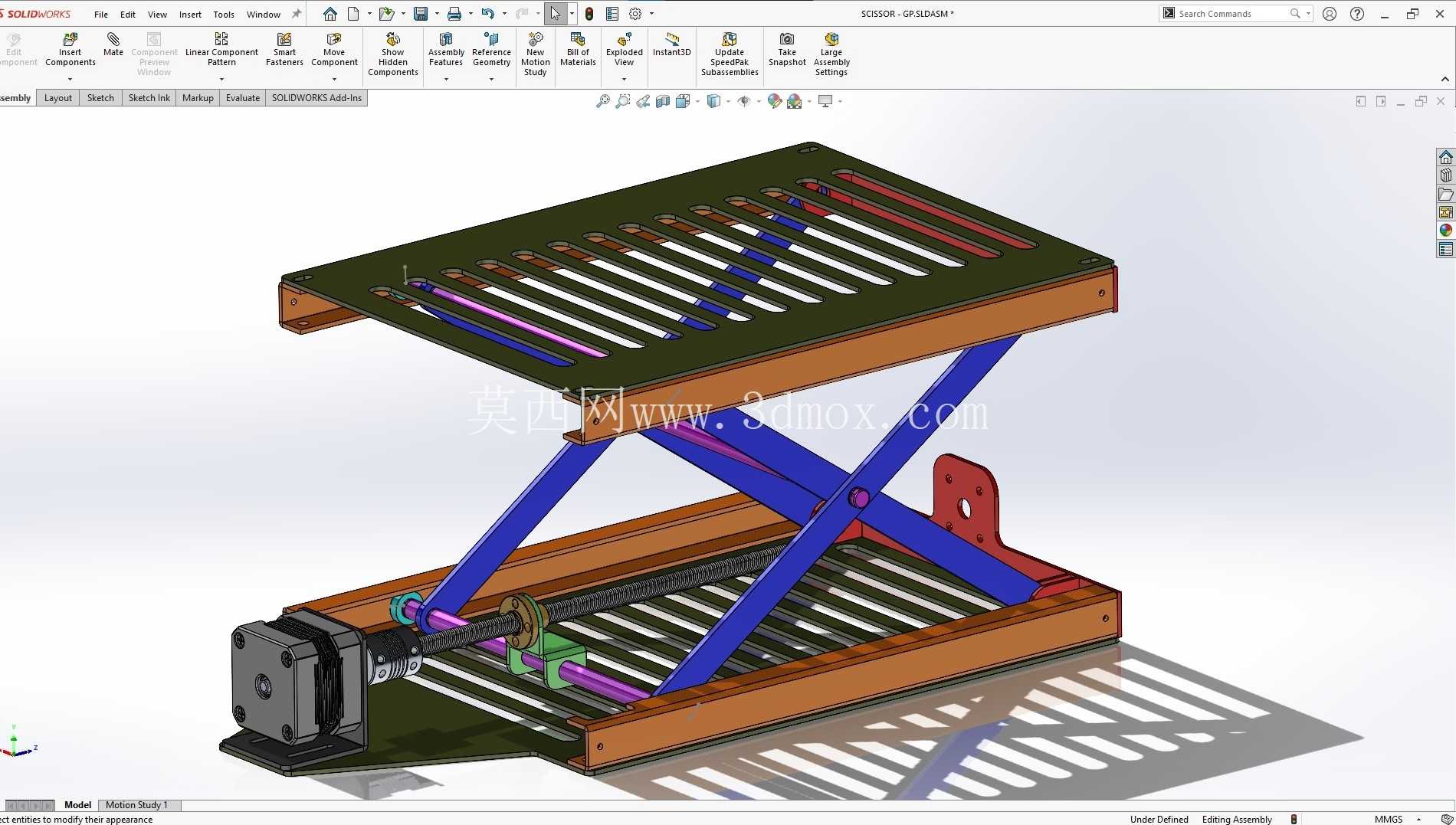

紧凑型丝杠驱动剪叉式垂直升降机构

这款紧凑型剪叉升降机构的设计初衷，是解决狭小安装空间内的小负载精准垂直位移需求，目前在实验室精密载物台、小型自动化产线工位抬升、教学实训演示台架这类场景中适配性极强。区别于大吨位重载剪叉平台的厚重结构，它的整体安装边界控制得十分紧凑，底座采用激光切割钣金折弯成型，不需要额外铸造或大型机加工件就能保证基础安装平面度，安装时只需要在底座预留的四个安装孔位锁付紧固件，就能完成整机固定，不需要额外做大型混凝土基础或重型安装支架，适配桌面级、机架内嵌式的安装场景。

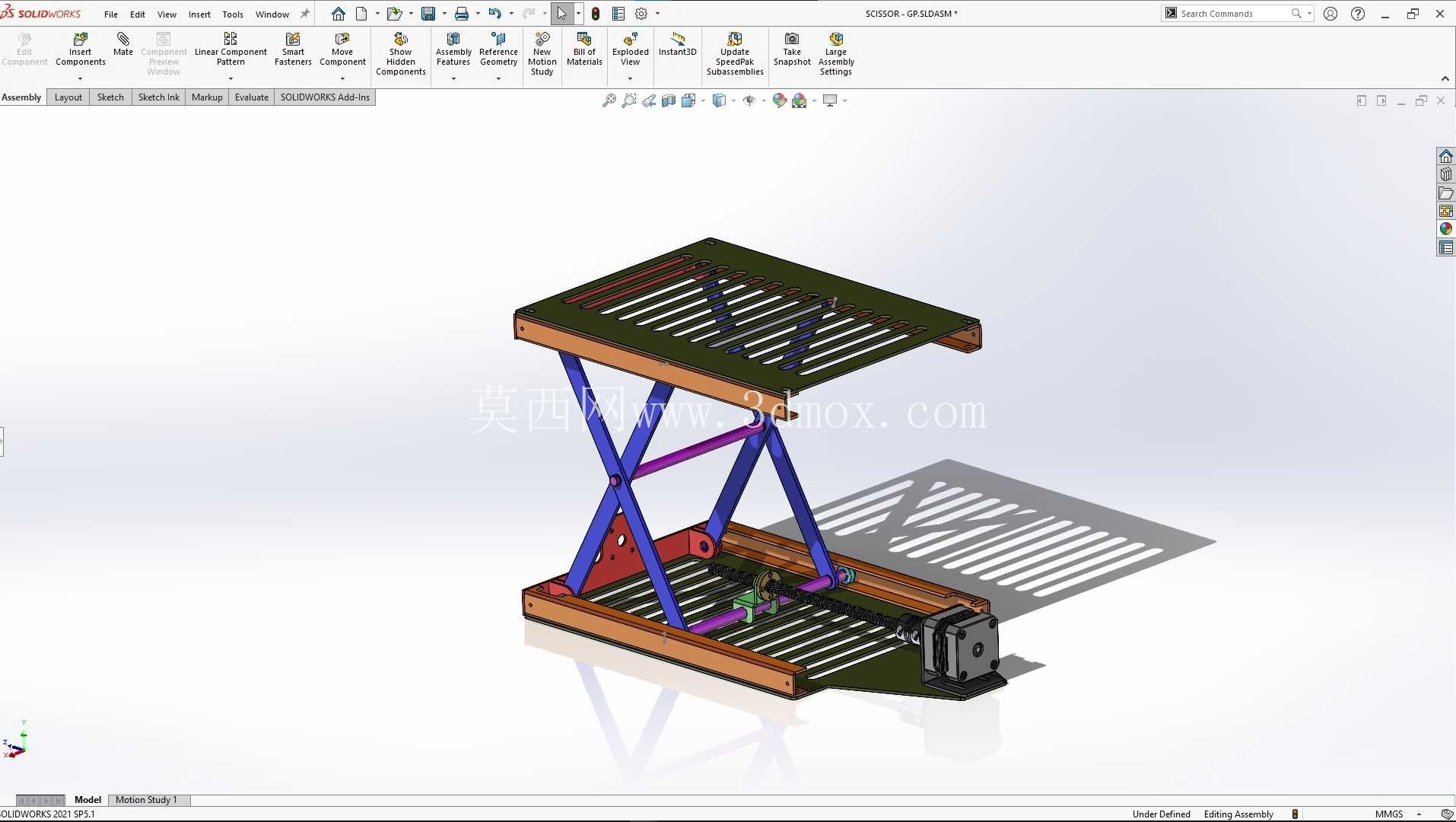

从功能实现逻辑来看，它没有采用液压或气动驱动方案，而是选择步进电机搭配丝杠的直驱结构，核心考量是小负载场景下的运动可控性——液压驱动存在漏油、点位保持需要持续保压的问题，气动驱动的刚性不足、负载波动时位移精度差，而丝杠传动搭配步进电机的方案，既能实现毫米级的垂直位移控制，断电后也能依靠丝杠的自锁特性保持当前举升高度，不需要额外增加抱闸或锁紧机构，进一步压缩了整体结构体积。剪叉臂没有采用常见的方管焊接结构，而是选择机加工成型的平板剪臂，交叉铰接点采用精密销轴配合，消除了铰接处的旷量，避免升降过程中出现平台侧摆或卡顿问题，线性导向结构布置在剪叉臂与平台、底座的连接端，全程约束剪叉臂的运动轨迹，保证垂直升降过程中平台不会出现水平方向的偏移，对于需要搭载视觉检测模块、精密点胶头这类对水平位置偏移敏感的负载来说，这种导向设计能有效避免负载位姿偏差。

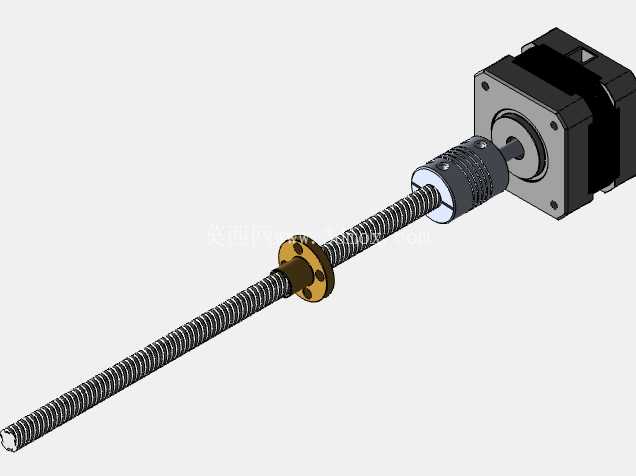

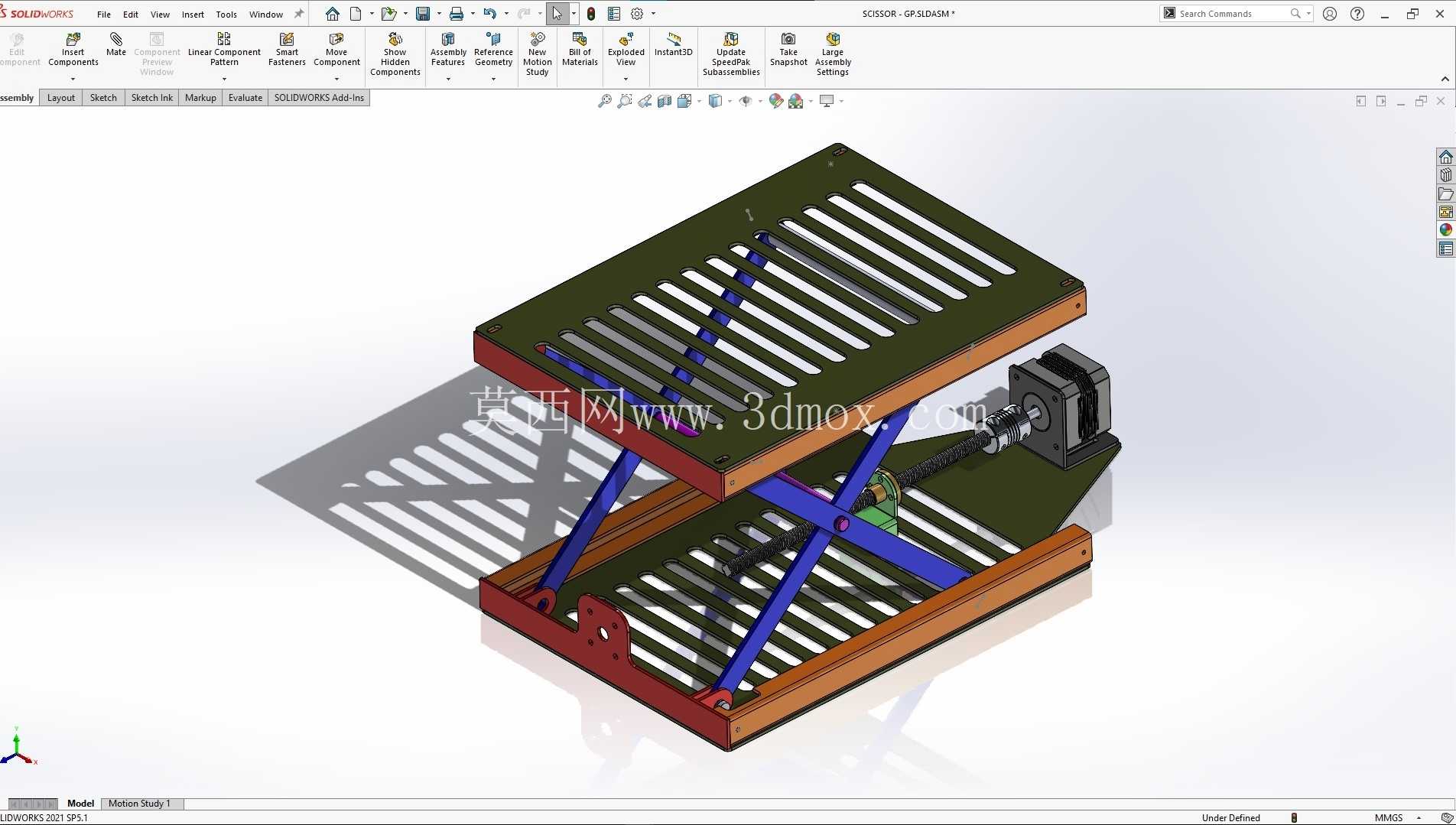

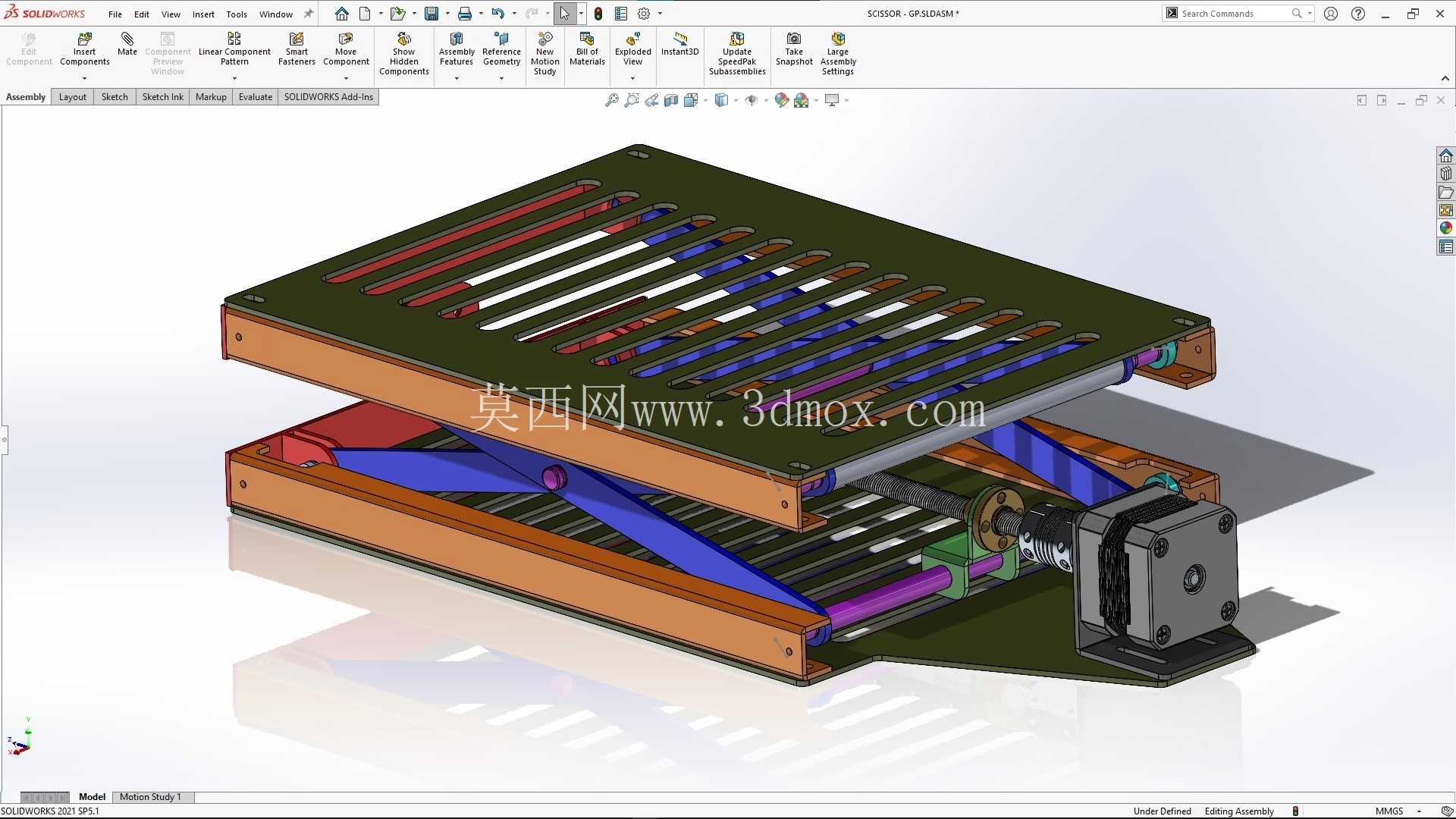

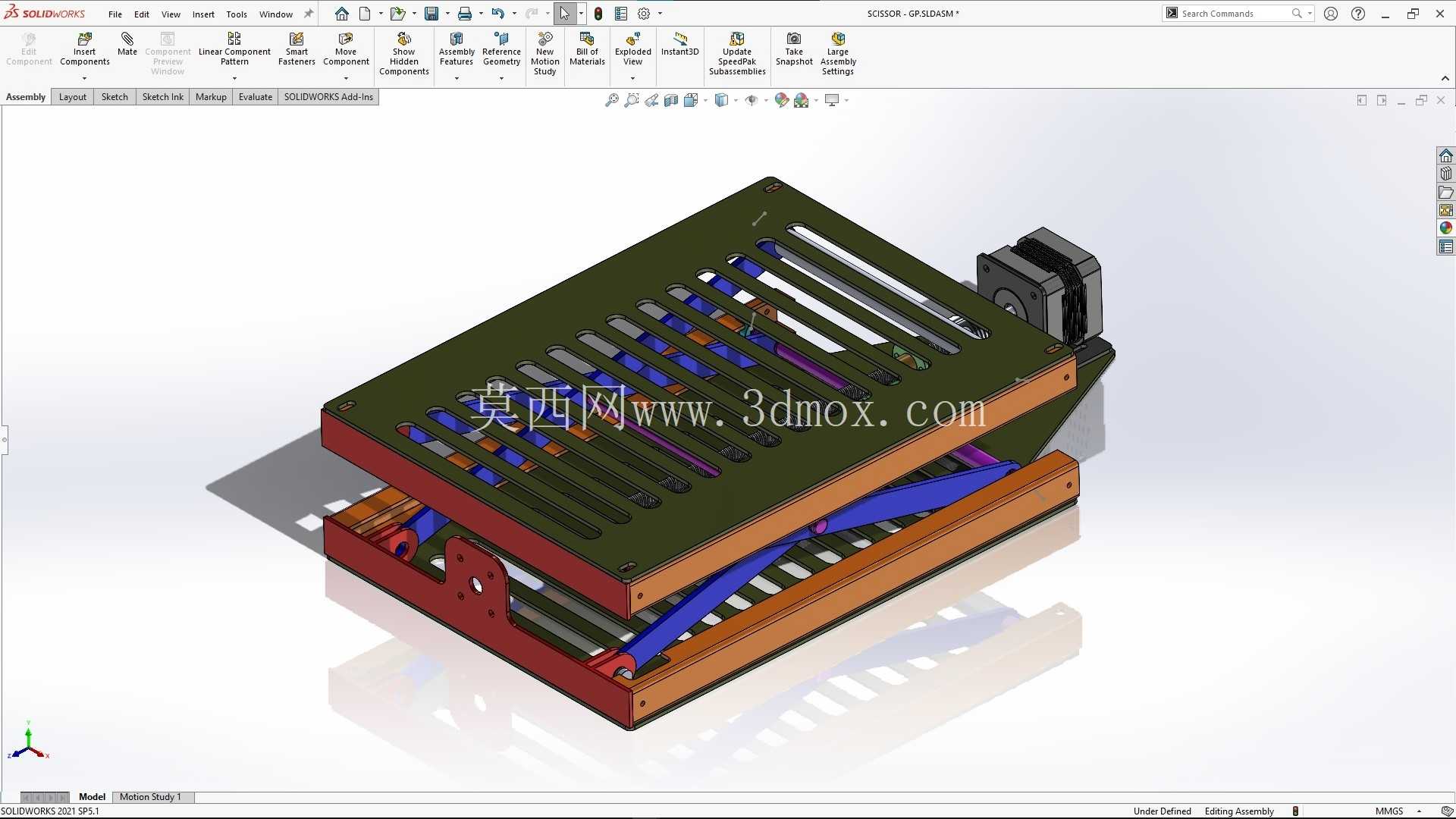

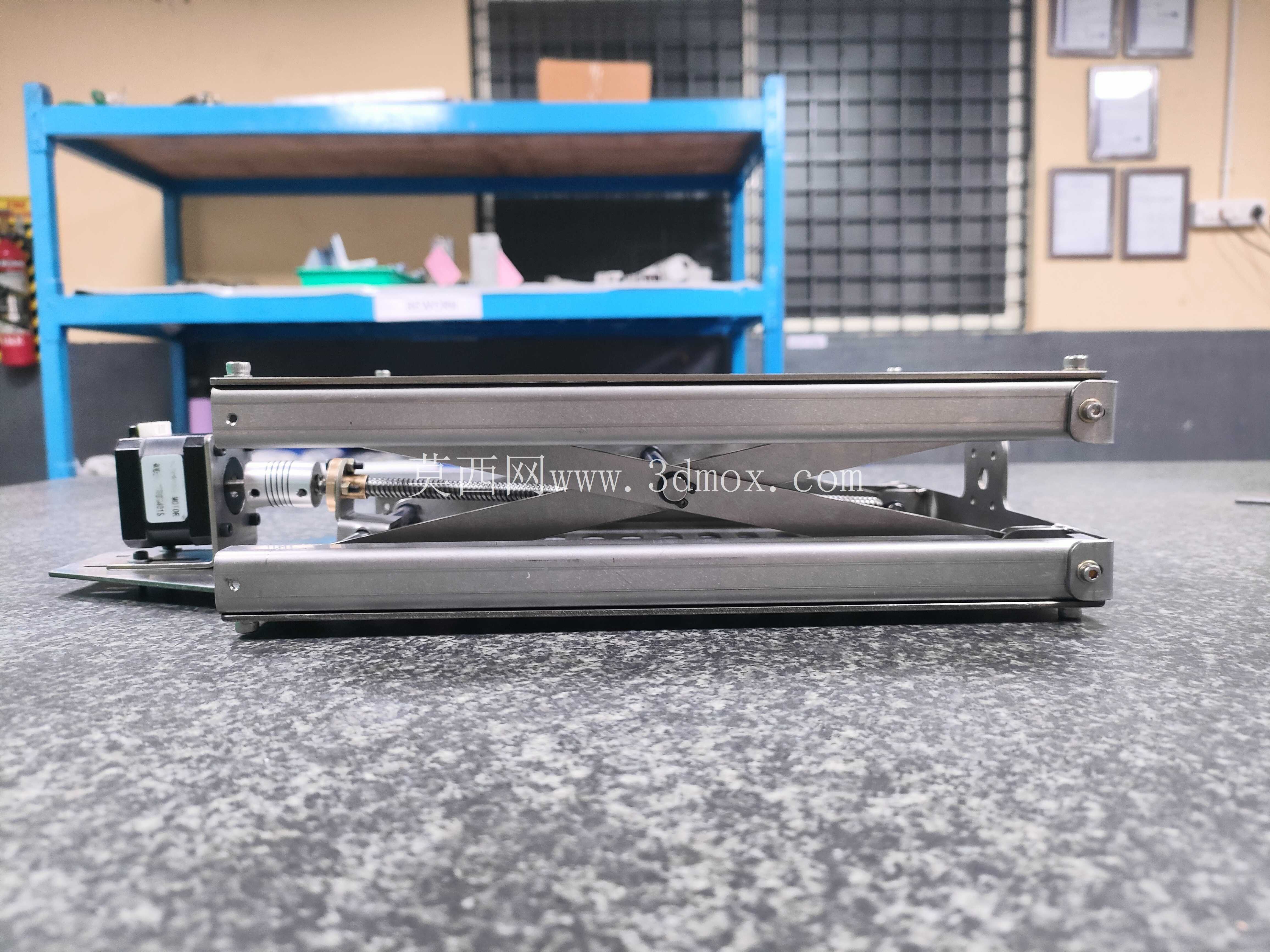

结构设计上，单级剪叉的构型选择是平衡举升行程与收纳高度的核心，收纳状态下整体高度极低，完全伸展后能达到适配桌面工位的举升高度，不会因为多级剪叉的铰接点过多导致整体刚性下降。平台台面采用格栅式钣金结构，在保证台面承载刚性的同时降低了整体自重，台面上预留的标准安装孔位可以直接固定各类工装载板，不需要用户二次打孔加工。驱动端的步进电机布置在底座端部，通过联轴器直接与传动丝杠连接，没有额外的减速齿轮组，既减少了传动背隙，也降低了运行过程中的传动噪音，在实验室这类对环境噪音有要求的场景中使用不会产生干扰。

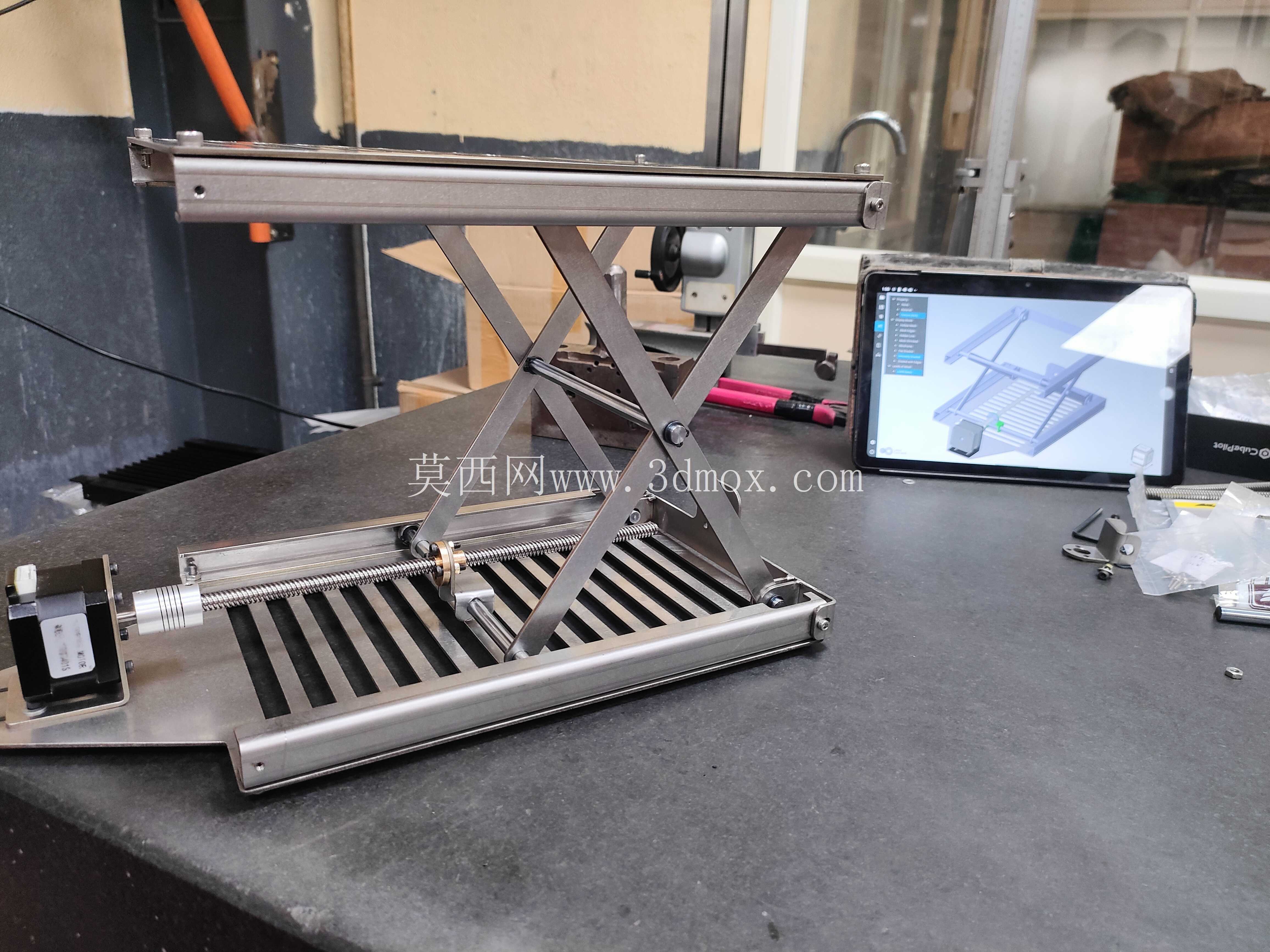

从实际使用的适配性来看，这款机构的额定负载覆盖小载荷区间，完全满足实验室样品抬升、小型电子元件加工工位高度调节、教学演示模型举升的需求，丝杠的导程选择经过匹配计算，既保证了升降速度不会过慢影响作业效率，也不会因为导程过大导致步进电机驱动扭矩不足、启停时出现冲量过大的问题。剪叉臂的受力经过校核，在最大举升高度、额定负载的工况下，剪臂的变形量控制在极小范围内，不会出现平台下沉或倾斜的问题。安装时不需要复杂的调试步骤，只需要保证底座安装平面的平面度在公差范围内，铰接点定期补充润滑脂就能长期稳定运行，维护成本极低。区别于市面上常见的标准化升降台，这款结构的所有钣金件都可以通过常规激光切割、折弯工艺加工，剪臂只需要普通铣床加工铰接孔位就能满足精度要求，不需要定制特殊型材或非标加工件，对于需要小批量自制工位升降机构的工程人员来说，参考这套结构可以大幅缩短设计和加工周期，不需要从零开始做受力校核和构型验证，所有铰接点的位置、丝杠的安装行程、剪臂的长度比例都经过实际装配验证，不会出现运动干涉、死点位置卡滞的问题。在实际装配过程中，丝杠的螺母座与剪叉驱动端的连接采用浮动连接结构，能抵消少量安装同轴度误差，避免因为加工或安装误差导致丝杠运行卡滞、磨损加剧的问题，这种细节设计对于非精密加工条件下的自制设备来说，能大幅降低装配难度，提升机构运行的顺畅度。
