定制翼型机翼结构三维设计方案

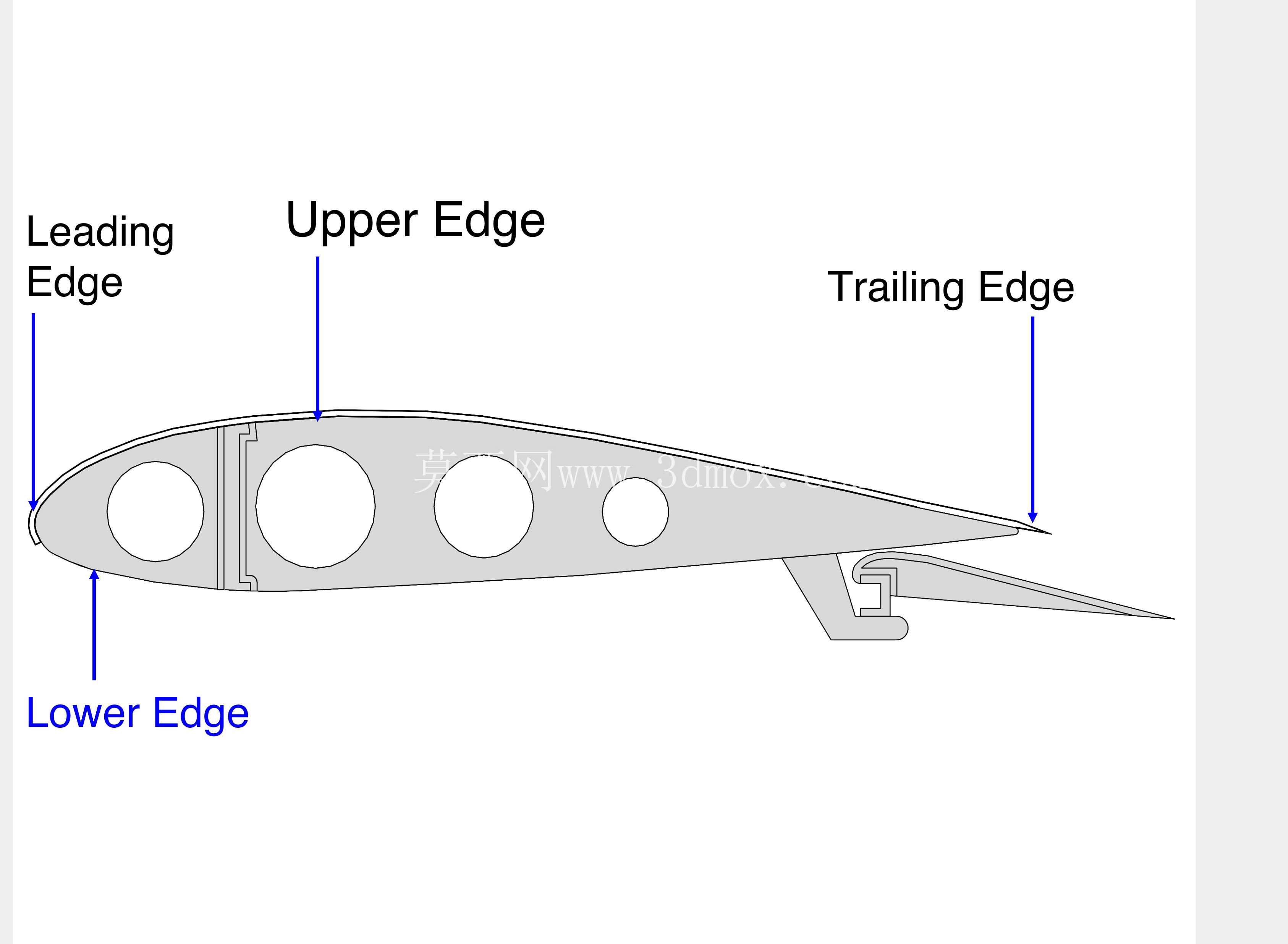

在小型固定翼无人机、轻型通航飞机的结构设计环节，机翼作为核心升力产生部件，其结构合理性直接决定整机的气动效率、结构强度与飞行载荷承载能力。本次设计的机翼结构，采用定制化翼型轮廓，前期通过翼型库选型结合工况需求调整弦长分布、弯度参数，确保在设计巡航速度下具备较高升阻比，同时兼顾低速起降阶段的升力系数要求，避免大迎角状态下过早出现气流分离。

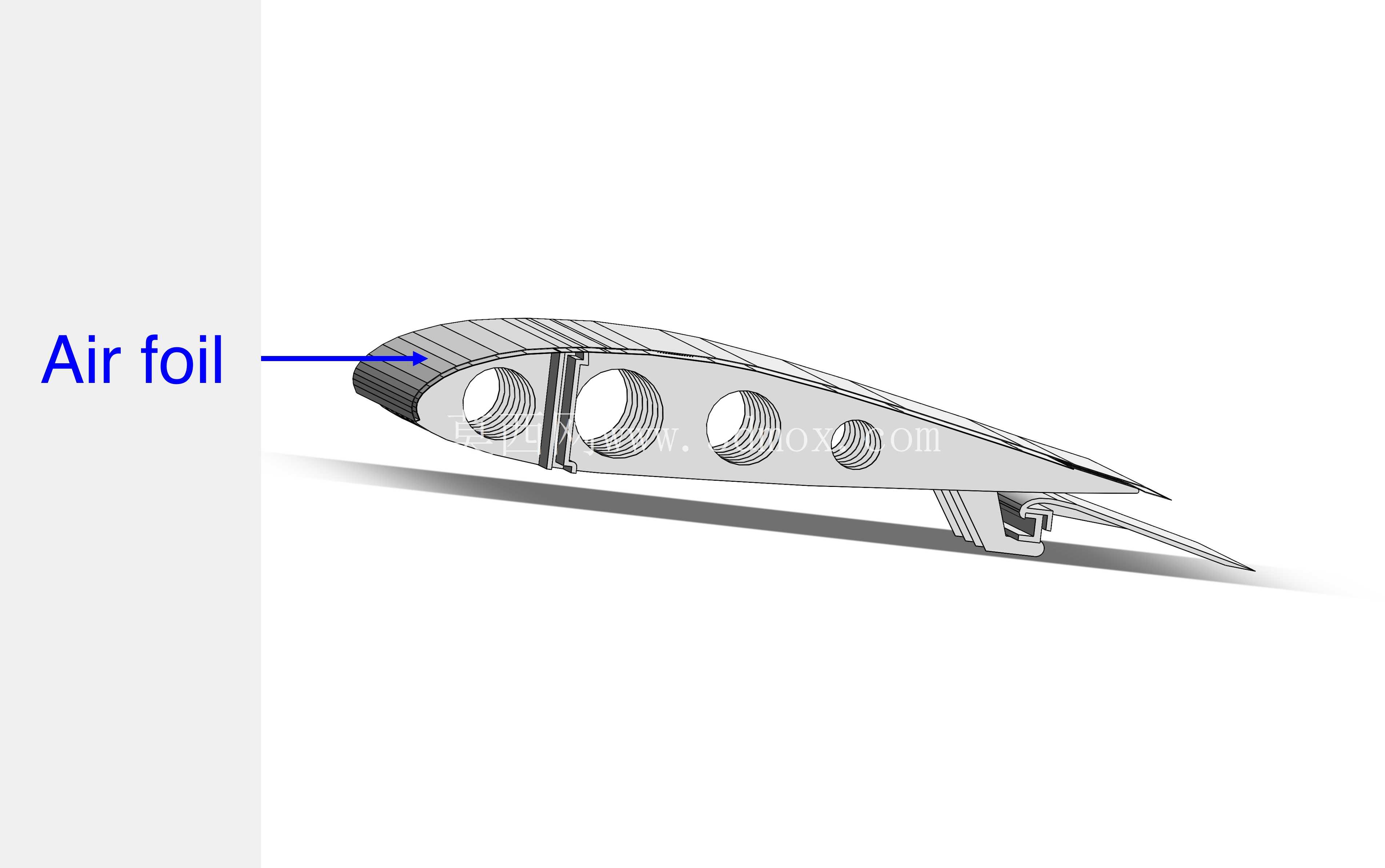

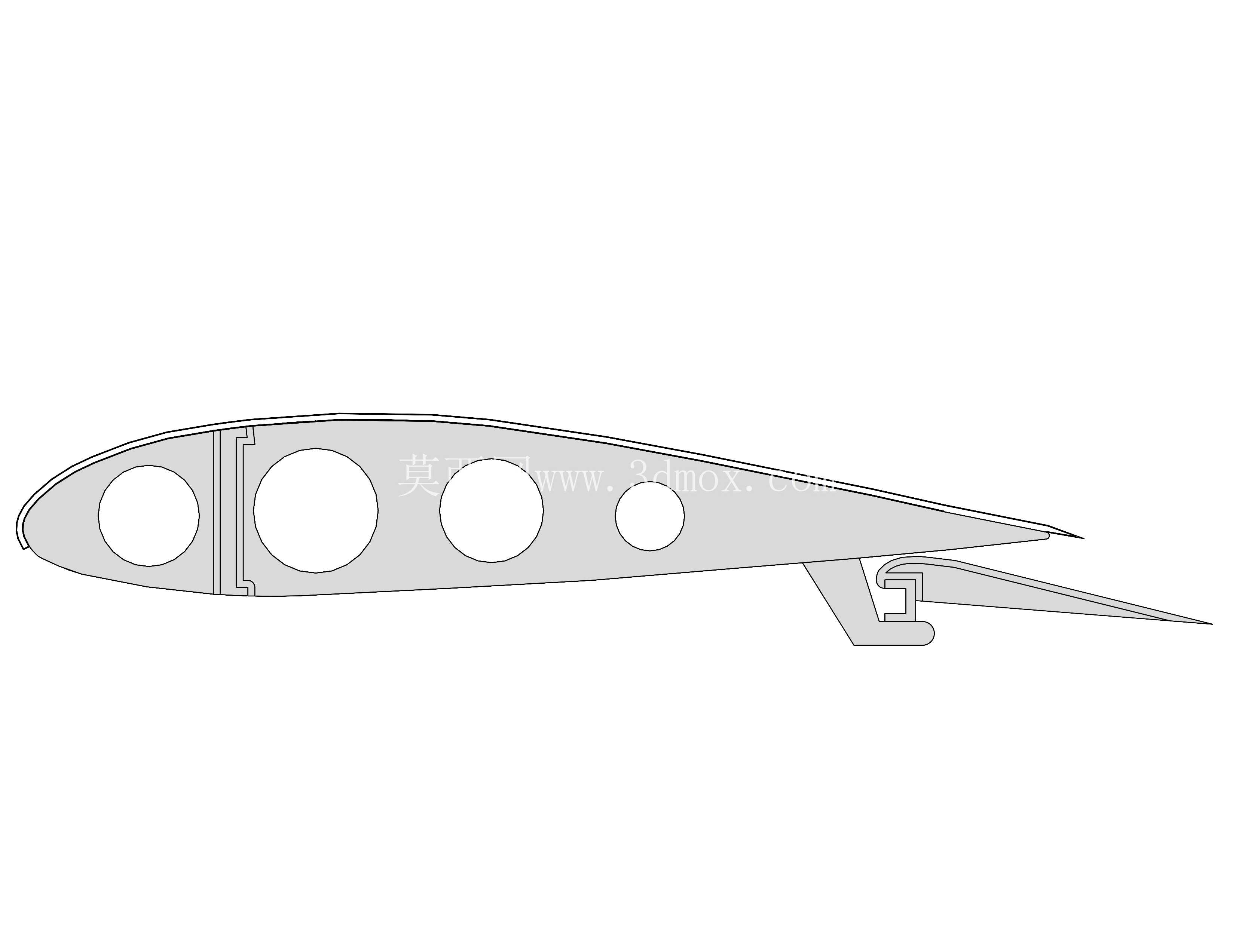

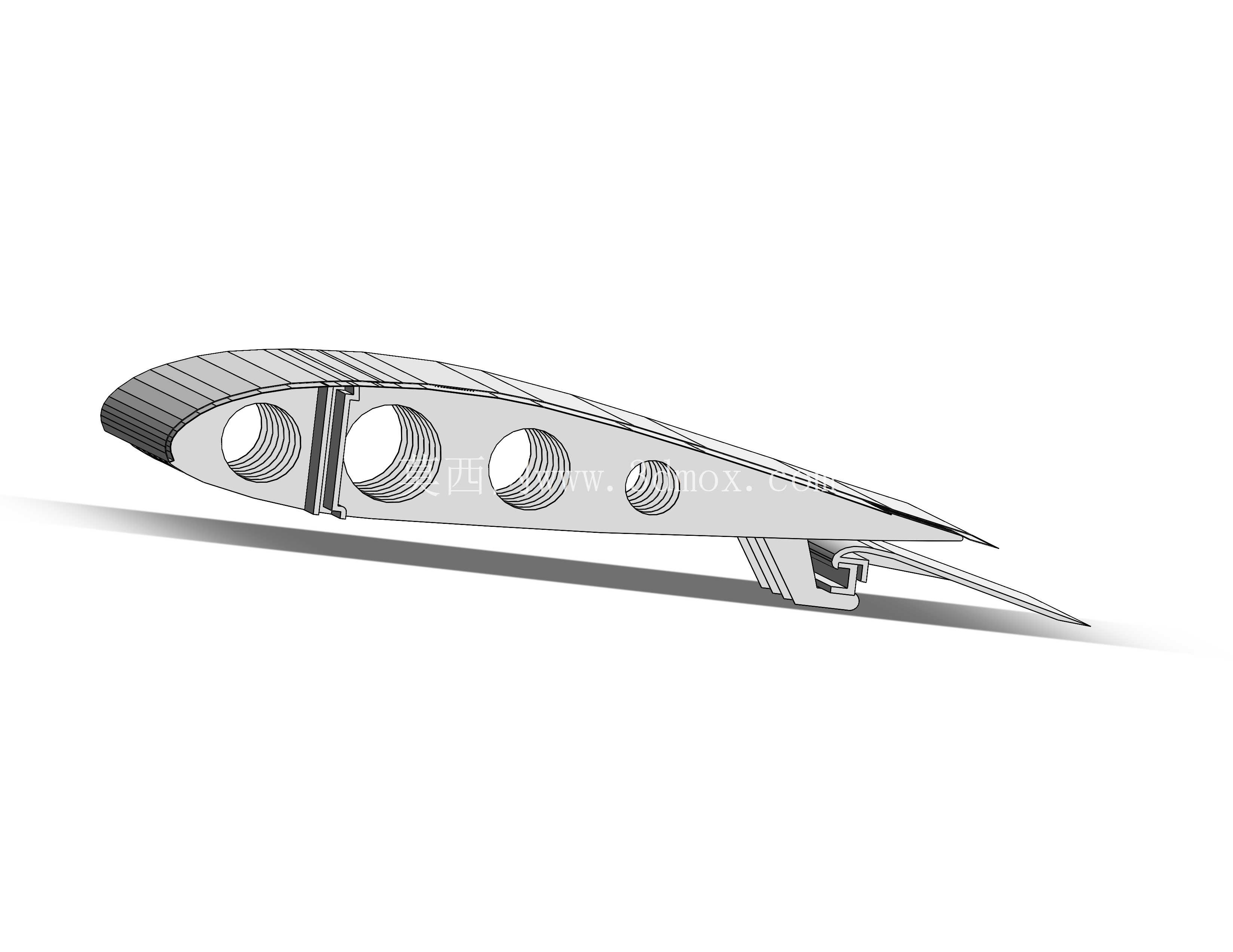

从结构布局来看，机翼采用单梁式承力结构，主承力梁沿翼展方向布置，对应翼型最大厚度位置，能够高效传递飞行过程中的弯曲载荷与剪切载荷；翼肋按照等间距布置，每个翼肋的轮廓严格匹配对应翼展位置的翼型截面，保证蒙皮铺设后能够维持精准的气动外形，避免飞行过程中蒙皮变形导致气动性能衰减。翼肋上开设的多个减重孔，是在完成拓扑优化、强度校核后确定的开孔尺寸与位置，在不降低结构屈曲稳定性、不影响载荷传递路径的前提下，尽可能降低结构自重，提升整机的有效载荷能力。

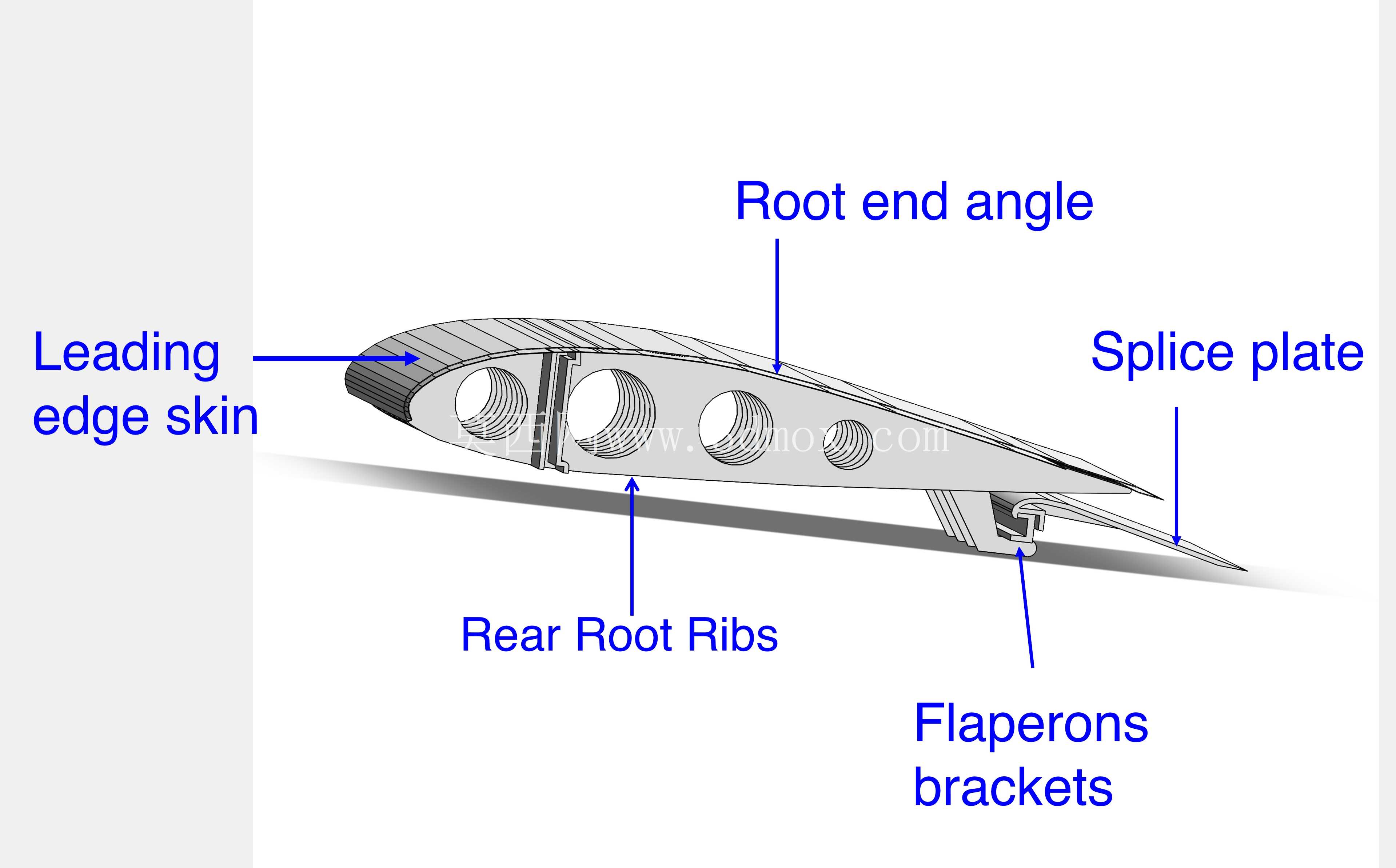

襟翼部分采用简单铰接式结构，通过后部的铰接支座与主翼段连接，预留的作动空间能够匹配小型舵机的安装尺寸，舵机安装座集成在相邻翼肋之间，不需要额外增加连接支架，减少装配环节的公差累积。设计过程中需要严格控制机翼的安装边界：主翼与机身的连接接口位于翼根段，采用定位销加螺栓的连接形式，定位销的位置精度直接影响机翼的安装角，安装角的偏差会直接导致整机巡航状态下的配平阻力增加，因此在三维建模阶段需要对连接孔的位置公差、形位公差进行明确标注，确保加工装配后两侧机翼的安装角偏差控制在允许范围内。

气动性能验证环节，在完成三维结构建模后，需要提取机翼的外表面流体域模型，划分结构化网格开展CFD模拟，分别计算不同迎角、不同飞行速度下的升力系数、阻力系数、俯仰力矩系数，同时观察机翼表面的压力分布与气流分离情况，根据模拟结果微调翼型的后缘角度、前缘半径，优化局部压力梯度，延缓失速迎角的到来。结构强度校核方面，需要针对极限过载工况，比如俯冲拉起、突风载荷等工况，计算机翼各部位的应力分布，确保主承力梁的最大应力低于材料的许用应力，翼肋与蒙皮的连接部位不会出现应力集中导致的结构失效，同时要校核机翼的扭转变形量，过大的扭转变形会导致副翼操纵效率下降，甚至出现操纵反效的问题。

在实际工程应用中，这类机翼结构既可以适配小型电动无人机的长航时飞行需求，也可以经过尺寸缩放后应用于轻型载人飞机的结构设计，建模过程中采用参数化设计方式，翼展、弦长、翼肋间距、梁的截面尺寸都可以根据具体的设计指标快速调整，不需要重新搭建整体结构框架，能够大幅缩短前期方案迭代的周期。需要注意的是，机翼前缘的蒙皮需要保证足够的表面光洁度，建模过程中要确保前缘曲面的G2连续性，避免表面出现折线或者凹凸，导致飞行过程中产生额外的摩擦阻力，甚至触发提前转捩，降低机翼的气动效率。翼尖部分的造型采用简单的梯形修型，在控制加工难度的前提下，尽可能降低翼尖涡流带来的诱导阻力，平衡加工成本与气动收益。
