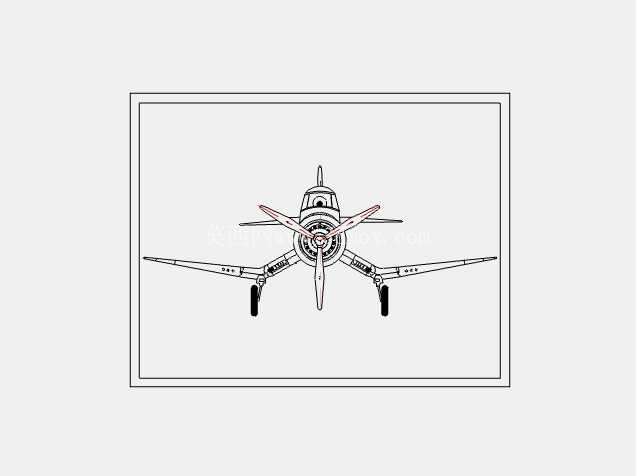

沃特F4U海盗船螺旋桨战机二维线稿设计

在航空装备的结构设计与教学演示场景中，这类经典螺旋桨战机的二维线稿资料，是三维建模逆向、结构原理教学、航空科普展陈搭建环节里常用的参考素材。不同于整机三维数模的全参数化呈现，这类正视视角的二维线稿，重点还原了F4U海盗船最具辨识度的倒海鸥翼布局、三叶螺旋桨、后三点起落架的核心外形特征，能帮助建模人员快速锚定整机正面的轮廓比例关系，避免在初期草绘阶段出现翼型错位、起落架安装位置偏移这类基础偏差。

从实际用途来看，这份线稿可作为航空类专业课程中结构认知的辅助教具，也能作为航模制作前期的轮廓校核参考，甚至在航空主题的文创产品设计、展馆展板绘制环节，都能作为基础轮廓素材使用。线稿采用正视投影的绘制逻辑，将整机正面的气动外形轮廓做了清晰的线条勾勒，没有多余的色彩渲染，所有结构边界都用明确的实线标注，能让使用者快速区分机翼、螺旋桨、机身、起落架的轮廓分界。

设计思路上，这份线稿没有追求复杂的内部结构剖视，而是聚焦于整机正面的外形比例还原：倒海鸥翼的弯折角度、螺旋桨桨叶的展向比例、主起落架的轮距宽度、机身前段的星形发动机轮廓，都做了符合实机比例的呈现。要知道F4U海盗船的倒海鸥翼设计，本身就是为了适配大直径螺旋桨的起降净空需求，同时缩短主起落架的长度、强化机翼结构强度，线稿里清晰呈现了机翼从机身连接处向下弯折、再水平延展的形态特征，能让使用者直观理解这一经典气动布局的外形特点。

从安装边界与尺寸参考的角度来说，这类正视投影线稿可以作为三维建模时的前视基准面参考图，建模时可将线稿导入建模软件的前视基准面，对照线条勾勒机身正面的轮廓曲线，再结合侧视、俯视参考图完成整机的曲面构建。需要注意的是，线稿仅呈现了正面的二维投影关系，无法直接获取翼型厚度、机身截面变化、操纵面偏转角度这类三维参数，实际建模时还需要补充多视角的参考资料，才能完成精准的整机数模搭建。另外线稿里的起落架部分，清晰呈现了主起落架的安装位置在机翼弯折段的下方，这一位置设计既保证了起降时的结构受力合理性，也能让起落架收放时完全收纳进机翼内部，不会额外增加飞行阻力，这一细节的准确呈现，能帮助建模人员在做起落架收放机构的运动仿真时，找准安装铰接点的基准位置。

在航模制作的场景中，这类线稿可以作为初期翼型切割、机身框架搭建的轮廓参考，制作者可以根据线稿的比例关系，换算出实际制作尺寸下的机翼展长、机身宽度、螺旋桨直径参数，避免制作出的模型出现比例失调的问题。同时在航空科普教学中，讲师可以依托这份线稿，讲解螺旋桨战机的气动布局特点、倒海鸥翼的设计优势、后三点起落架的起降特性，让学习者通过直观的线条轮廓，快速建立对这款经典战机的外形认知。

不同于复杂的全参数化三维数模，这类简洁的二维线稿轻量化程度高，不需要专业的三维软件就能打开查看，不管是打印出来做手绘参考，还是导入平面设计软件做二次创作，都有很强的适配性。当然也要注意，线稿仅做了外形轮廓的简化呈现，没有标注精确的尺寸公差、材料参数、结构连接关系，不能直接作为零件加工、真机制造的生产图纸使用，更多是作为外形参考、认知教学、建模辅助的基础素材使用。在实际的三维建模工作中，很多建模人员在做经典战机的复原项目时，都会先收集这类不同视角的二维线稿，在软件中对齐各个视角的轮廓位置，搭建好基础的三视图参考框架，再逐步绘制曲面、添加细节结构，这种工作流能大幅提升建模效率，减少反复调整轮廓比例的时间成本。
