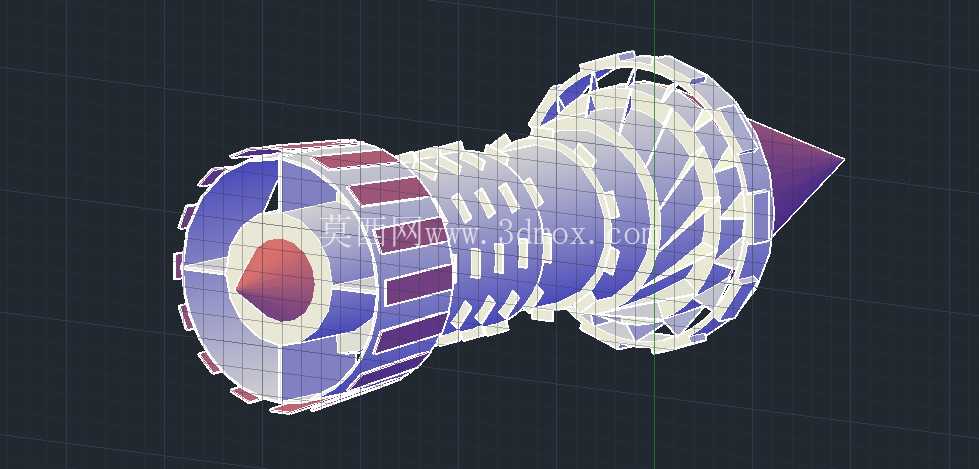

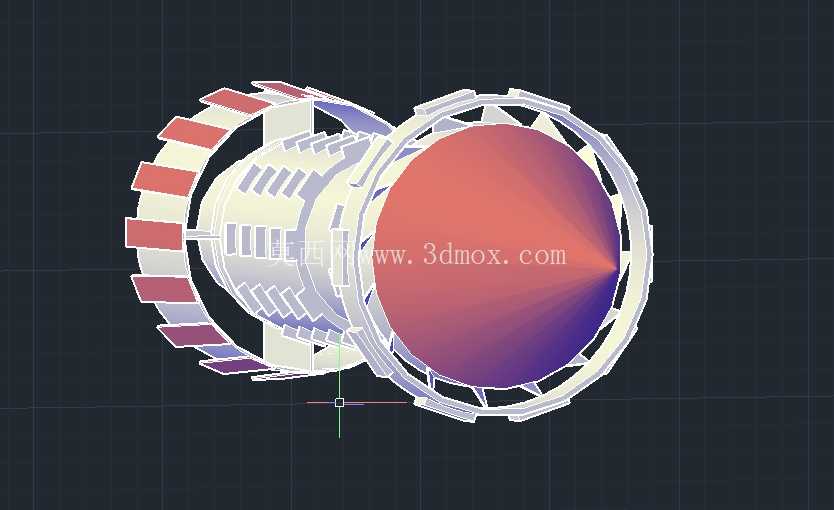

概念款涡轮风扇航空推进装置结构设计

在航空动力装备的结构研发与教学演示场景中，这类概念化涡轮风扇推进装置的三维结构模型，承担着核心原理具象化展示的作用，既可以作为航空院校动力工程专业的教学辅助教具，也能为新型涡扇发动机的前期方案论证提供结构逻辑参考，帮助研发团队快速梳理气流路径与部件排布的合理性，避免在初始设计阶段出现原理性的结构冲突。

从实际功能逻辑来看，该装置完整复现了涡扇推进的核心工作链路：进气道段承接来流空气，通过风扇级完成初步加压后，气流分为内外两个涵道，外涵道气流直接向后排出产生部分推力，内涵道气流则依次经过压气机级完成多级增压，进入燃烧室与燃油混合燃烧形成高温高压燃气，燃气驱动涡轮级旋转做功，为前端风扇与压气机提供动力输出，最终做功后的燃气与外涵道气流共同从尾喷管高速排出，形成推动飞行器前进的反推力。整个结构的部件排布严格遵循气流流动的最优路径，尽可能降低流道内的气流阻力损失，提升推进效率。

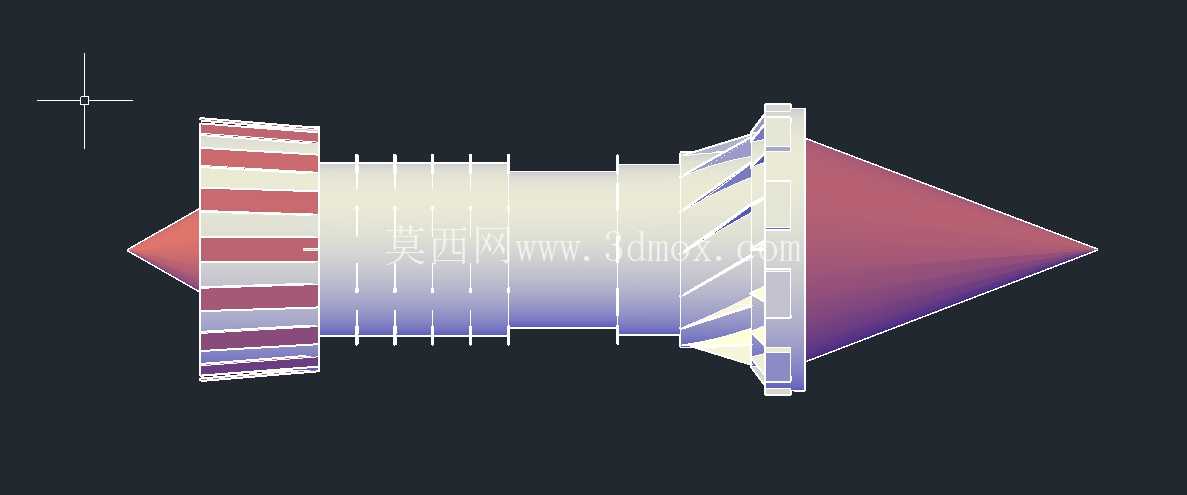

设计过程中，首先围绕核心工作原理搭建整体框架，先确定各功能段的轴向排布顺序，从前端进气口到尾喷口依次布置风扇级、压气机段、燃烧室、涡轮段、尾喷管，再根据各段的气流参数需求确定径向尺寸边界：风扇段作为进气端的核心部件，直径为整个装置的最大径向尺寸，保证足够的进气量；压气机段直径逐级收缩，匹配气流加压过程中的压力变化；燃烧室段需预留足够的掺混与燃烧空间，径向尺寸略大于高压压气机出口；涡轮段直径与燃烧室出口匹配，保证燃气能够顺畅冲击涡轮叶片做功；尾喷管采用收敛型结构，逐步收缩至排气口直径，实现气流的加速排出。

安装边界方面，该装置的轴向总长与最大直径的比例符合大涵道比涡扇的常规比例范围，前端进气口预留了与飞行器进气道对接的安装法兰结构，后端尾喷口预留了排气段的连接余量，整机的支撑点位布置在压气机机匣与涡轮机匣的外侧位置，可通过吊装支架与飞行器机翼或机身承力结构连接，各功能段之间采用法兰对接加止口定位的结构形式，既保证装配过程中的同轴度要求，也方便后期对单个部件进行拆解检修。

结构细节上，风扇叶片采用宽弦后掠的设计形式，降低高转速下的气流激振风险，压气机叶片逐级调整安装角，匹配不同压力级的气流攻角要求，涡轮叶片采用带气冷通道的结构逻辑，适配高温燃气的工作环境，机匣部分采用分段式设计，对应内部不同的转子组件设置独立的机匣段，方便转子部件的装配与调试，燃烧室采用环形结构，保证周向的油气掺混均匀性，避免出现局部过热的问题。整个模型的结构逻辑完全贴合实际涡扇发动机的工作原理，没有冗余的结构设计，每一处部件的位置与形态都服务于气流的压缩、燃烧、做功与排出过程，能够直观展现航空涡扇推进装置的核心结构组成与工作逻辑，为原理教学、方案验证提供清晰的结构参考。
