航空径向活塞发动机连杆组件结构设计

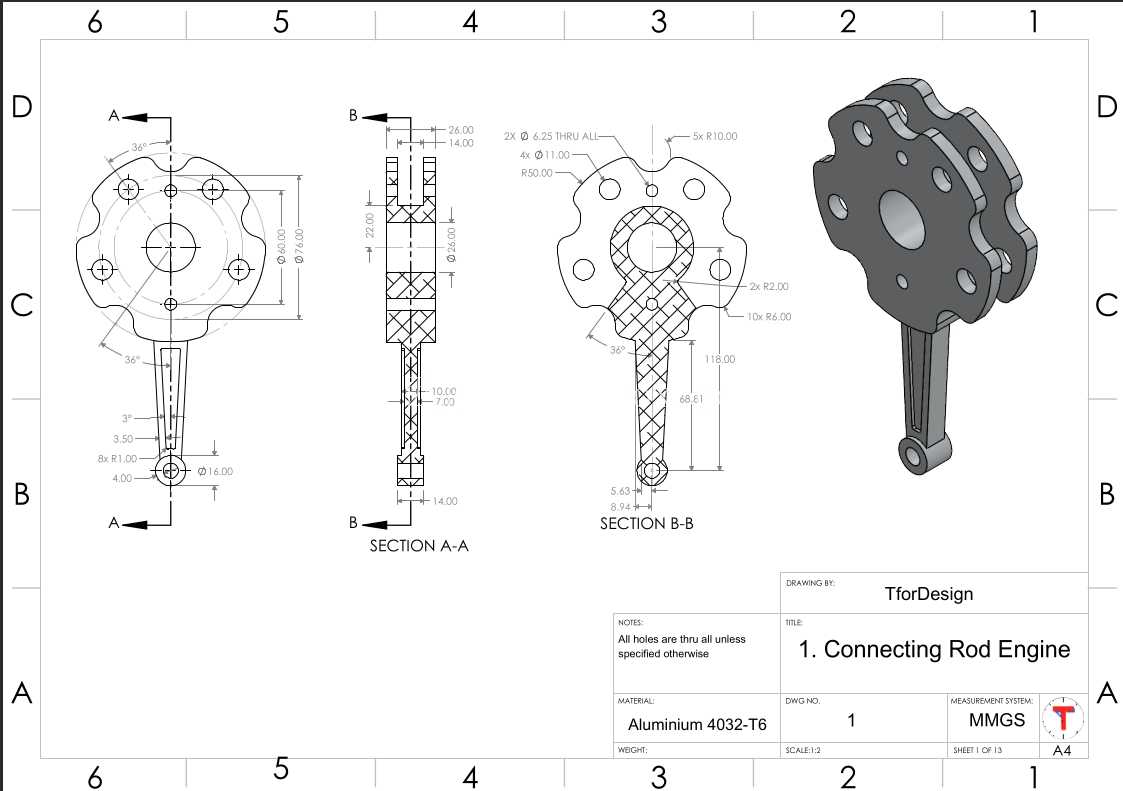

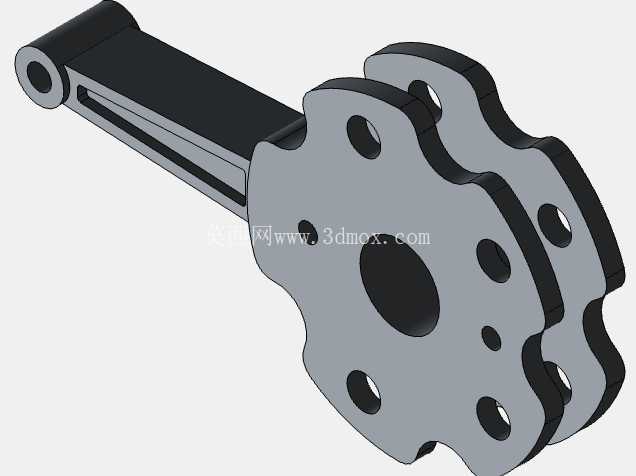

　　在小型通航飞行器、航空模型动力单元以及部分特种辅助动力装置的径向活塞发动机设计中，连杆组件是直接决定动力传递可靠性、活塞往复运动平顺性的核心结构件，不同于直列或V型发动机的连杆布局，径向发动机的多组连杆需要围绕曲轴中心呈放射状排布，单根连杆的结构精度、配合公差会直接影响整台发动机的压缩比一致性与运转振动水平。这套连杆组件的设计完全围绕航空径向活塞发动机的工况特性展开，首先从安装边界来看，连杆大端采用分体式叠片铰接结构，适配星形发动机的曲柄销布局，大端的多组螺栓过孔位置经过反复校核，确保多根连杆装配到同一曲柄销时，相邻连杆的转动包络不会发生干涉，同时大端内孔的尺寸精度严格匹配滑动轴承的装配公差，保证高转速工况下油膜能够稳定形成，避免出现干磨烧蚀的问题。

　　连杆小端采用整圆衬套压装结构，孔径尺寸适配航空活塞发动机常用的活塞销规格，小端与杆身的过渡区域采用大圆弧平滑过渡，从根源上降低应力集中系数，毕竟航空动力单元的工况波动幅度远大于地面车用发动机，爬升阶段的大扭矩输出、俯冲阶段的转速骤变都会在连杆过渡区域产生交变应力，平滑过渡的结构设计能够有效提升组件的疲劳寿命。杆身部分采用工字形截面设计，在保证整体结构刚度的前提下尽可能降低往复运动质量，要知道径向发动机的连杆是随曲轴做圆周+往复的复合运动，过大的往复质量会增大曲轴的平衡配重需求，反而会提升整台发动机的整体重量，这对于对重量极度敏感的航空动力装置来说是不可接受的设计缺陷，工字形截面的壁厚经过拓扑优化，在杆身受力最大的区域适当加厚，靠近小端的区域逐步减薄，兼顾强度与轻量化的双重需求。

　　从实际应用场景来看，这类连杆组件不仅可以用于小型载人通航飞行器的动力单元，也适配大尺寸航模、无人机用的小型径向活塞发动机，甚至部分采用径向活塞结构的特种压缩设备、高压泵组也能参考这套结构进行适配设计。设计过程中充分考虑了组件的装配工艺性，大端的叠片结构采用统一的定位基准，所有连接孔的位置度公差控制在0.02mm以内，装配时不需要额外的修配工序就能实现多片连杆的顺畅铰接，同时杆身表面的拔模角度、圆角过渡都适配常规的金属铸造、粉末冶金以及后续的机加工工艺，不需要特殊的定制刀具就能完成精加工，能够有效降低批量生产的工艺成本。

　　在安装边界的校核上，整套连杆组件在最大摆角状态下，与曲轴箱内壁、相邻气缸的活塞裙部都预留了足够的安全间隙，不会出现运转过程中的运动干涉，同时连杆大端的润滑油道预留位置与径向发动机常用的曲轴中心通油润滑结构完全匹配，压力润滑油能够通过曲轴油道直接输送到连杆大端的摩擦面，再通过杆身内部的油孔导流到小端衬套位置，实现全摩擦副的持续压力润滑，保证发动机在长时间连续运转工况下的可靠性。不同于车用发动机连杆的强化设计思路，航空径向发动机的连杆更看重重量一致性与动平衡特性，这套组件的设计在初始建模阶段就对每一处结构的质量分布做了精确计算，同批次连杆的质量差可以控制在2g以内，能够有效降低发动机运转时的不平衡振动，减少曲轴轴承的额外载荷，提升动力单元的整体使用寿命。
