内燃机驱动固定翼无人机概念结构设计

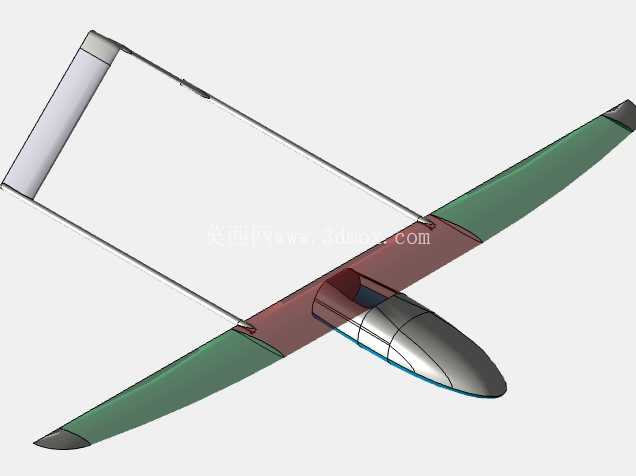

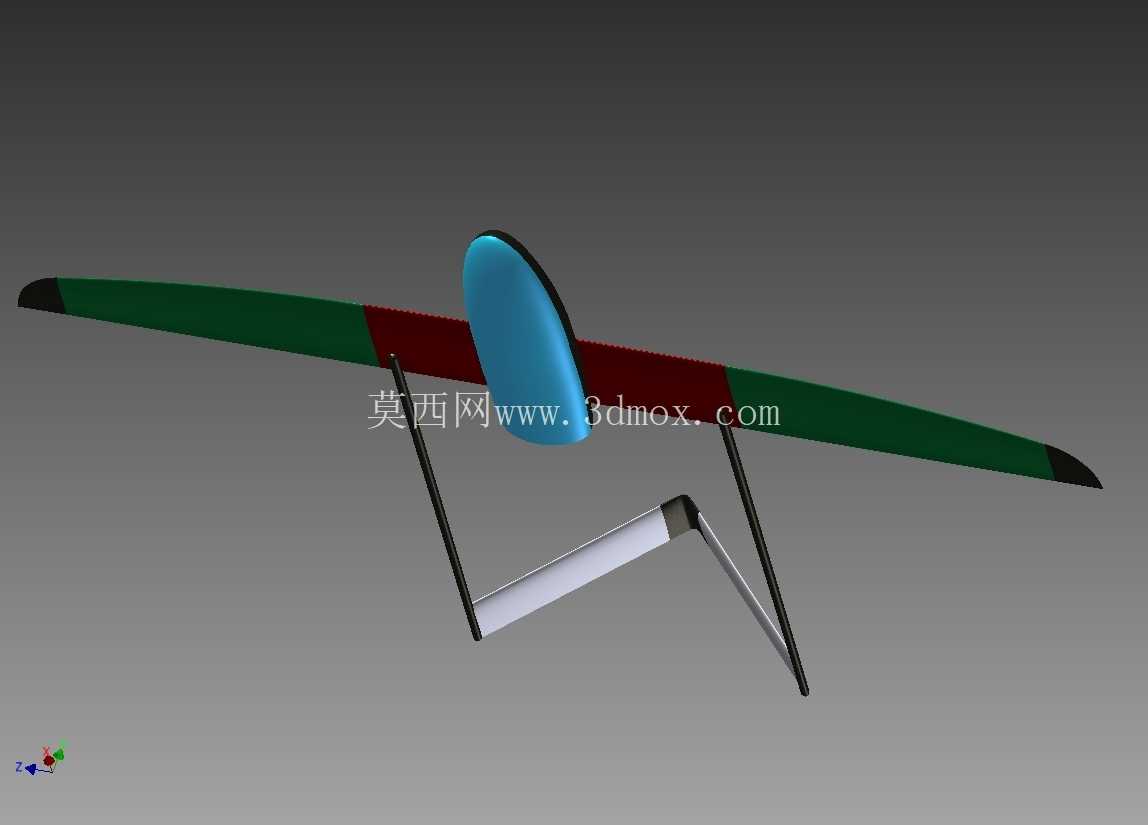

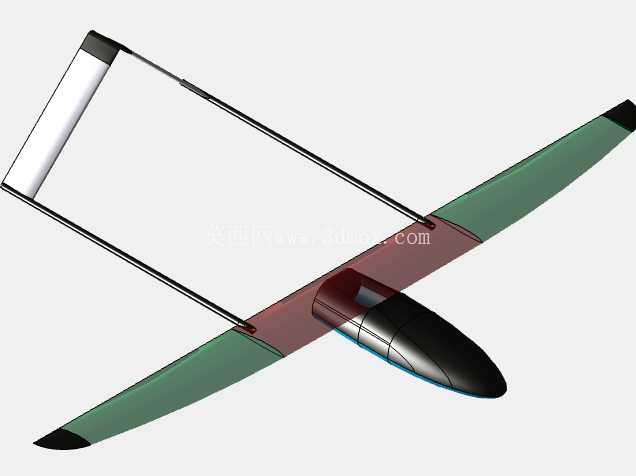

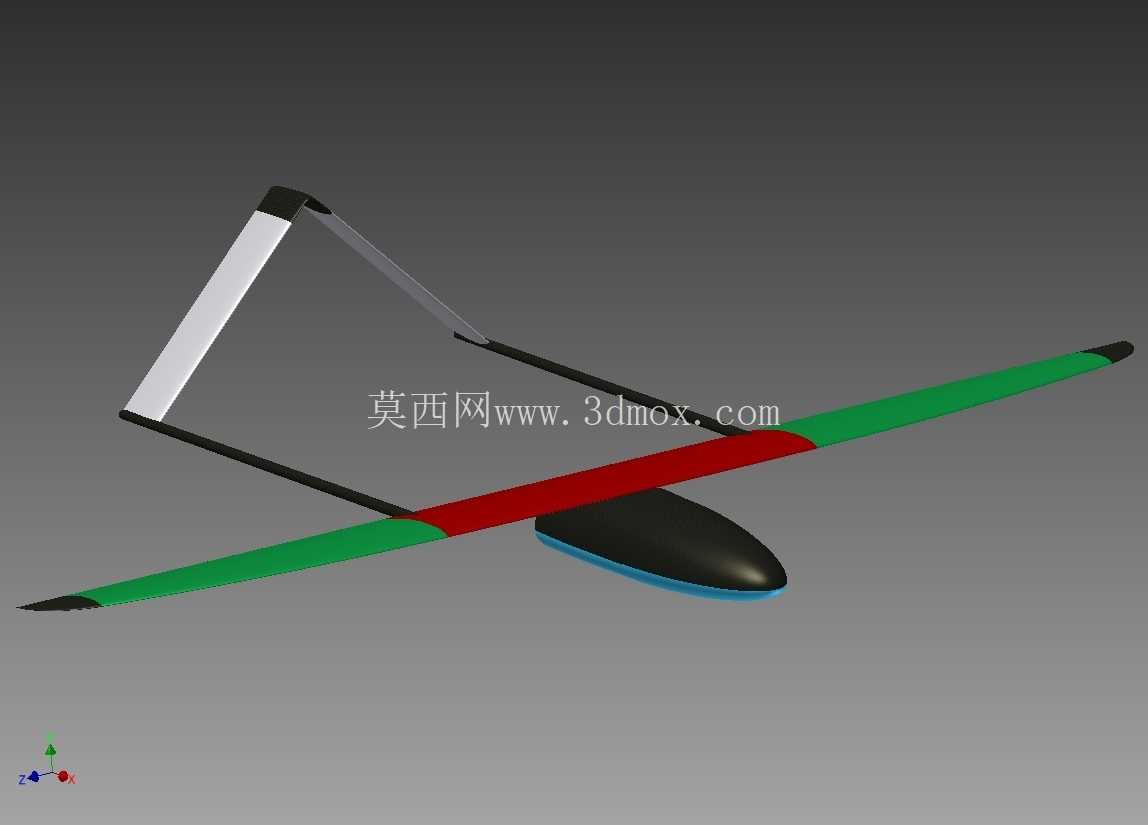

　　这款采用内燃机作为动力源的固定翼无人飞行器设计方案，核心面向长航时低空测绘、林区巡检、边境线巡逻这类对续航时长有硬性要求的作业场景，区别于当下常见的多旋翼电动无人机，内燃机驱动的构型能够摆脱电池能量密度的限制，在同等起飞重量下实现数倍于电动机型的滞空时间，适配大范围、长距离的连续作业需求，不需要频繁起降更换能源补给。从整体布局来看，方案采用了尾撑式常规布局搭配高单翼的设计，机翼选用成熟的hq259-il翼型，该翼型属于低速高升力翼型，在低速飞行状态下具备较高的升阻比，能够在小油门巡航状态下维持较低的能源消耗，同时失速迎角范围更宽，对于低空作业场景下复杂气流的适应性更强，能够在遭遇突发紊流时保持更稳定的飞行姿态，降低飞控系统的调节压力。

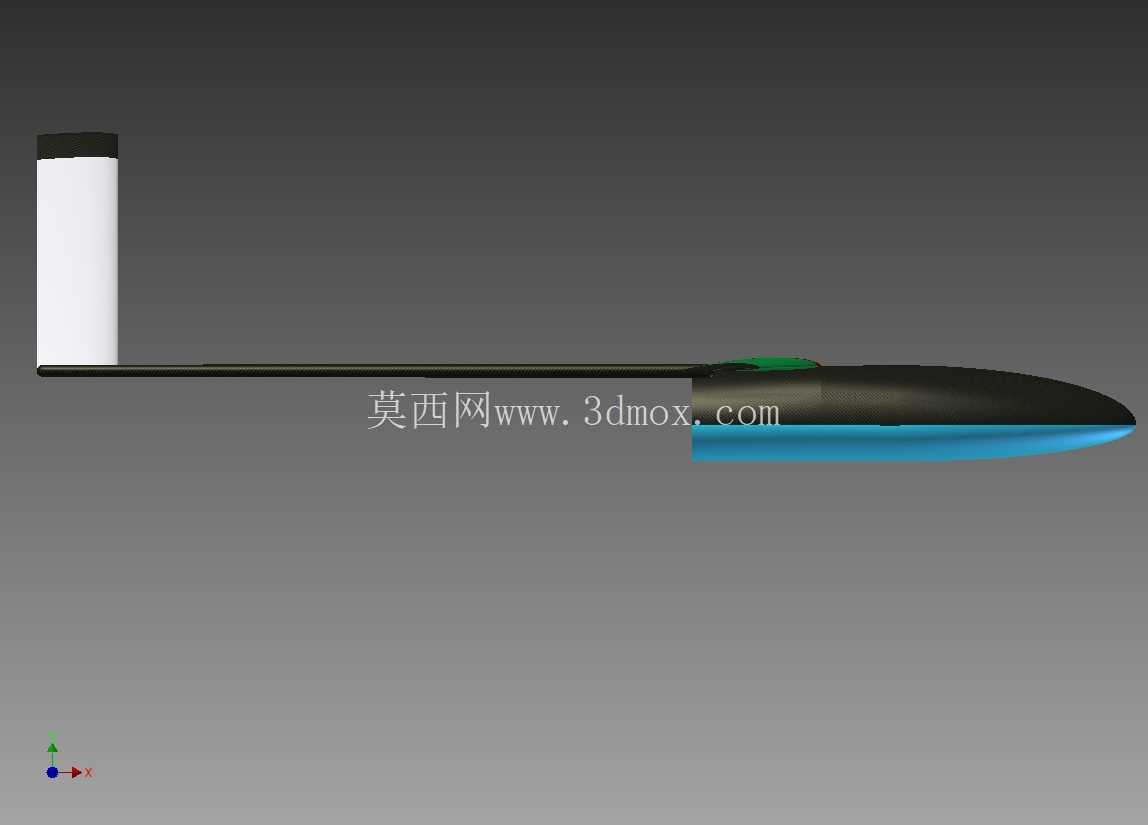

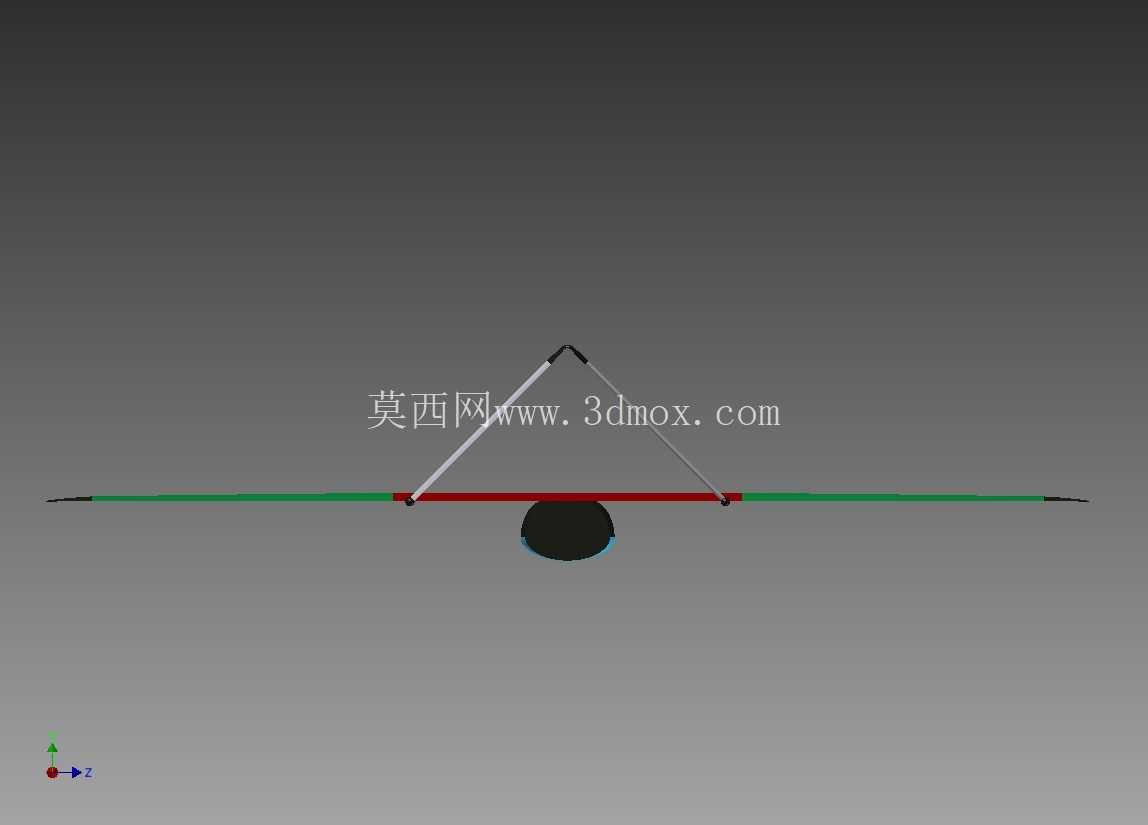

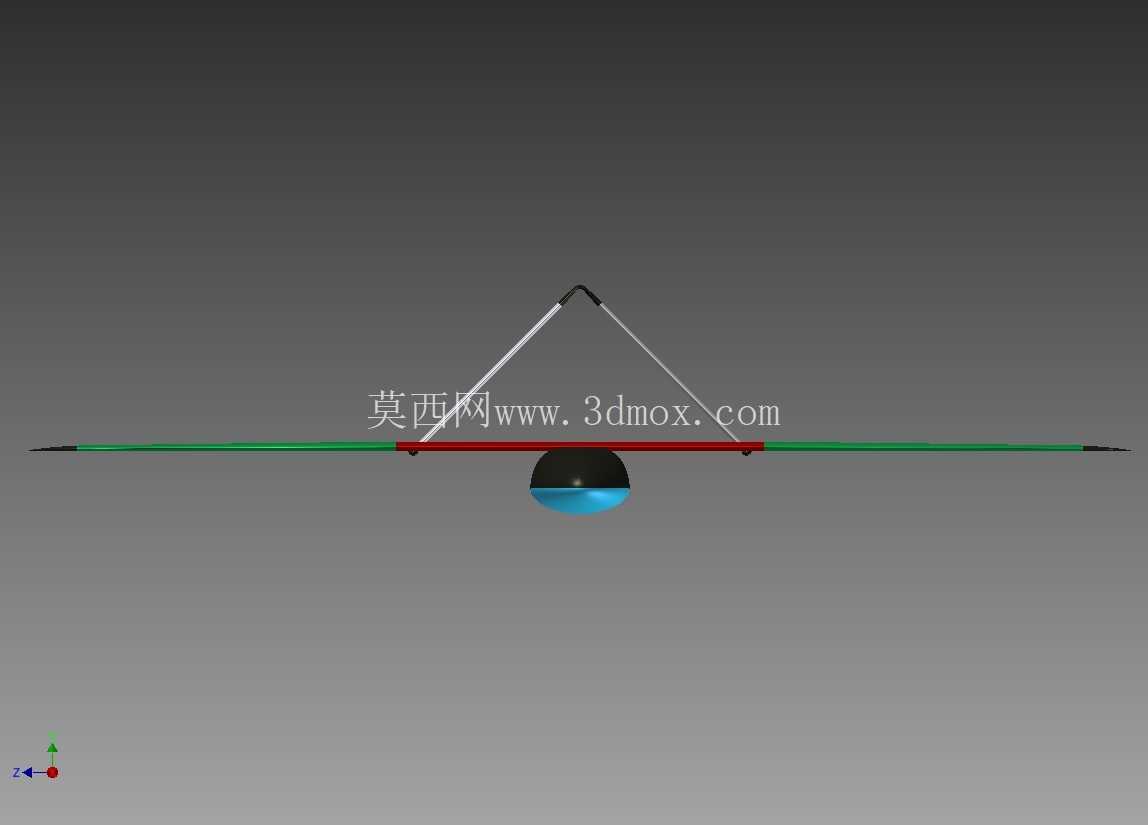

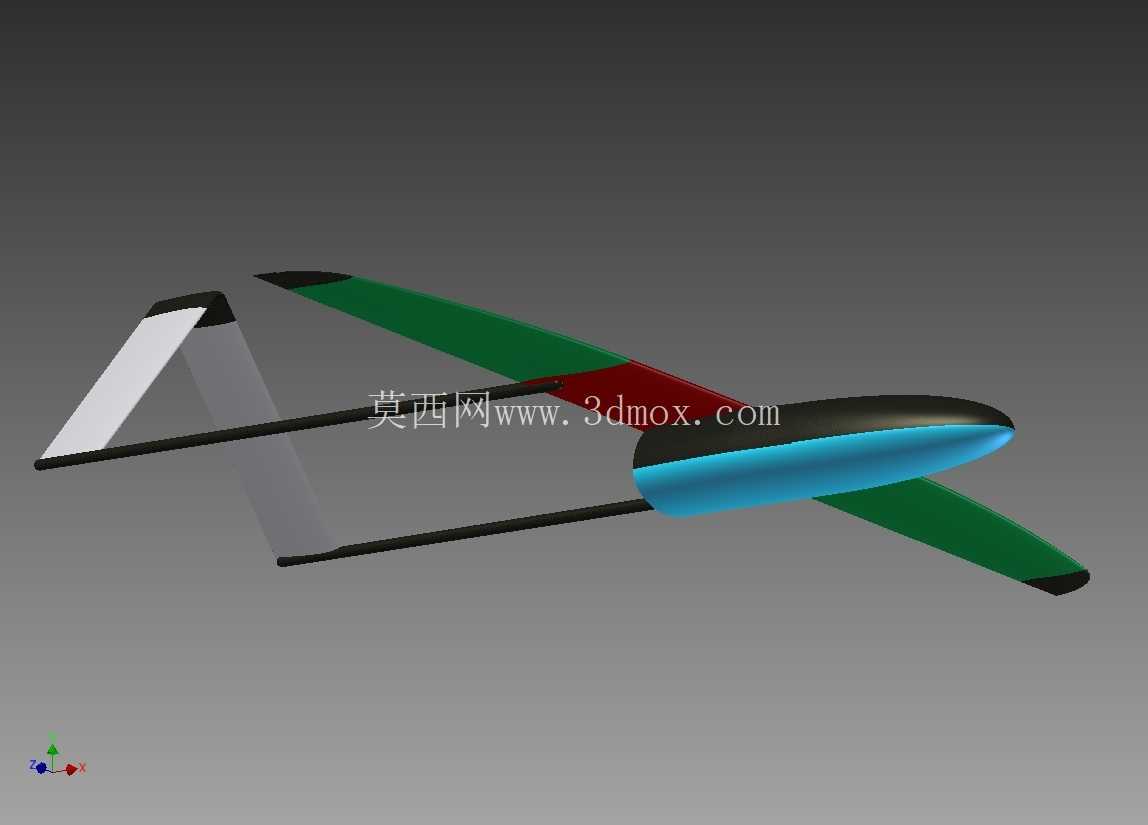

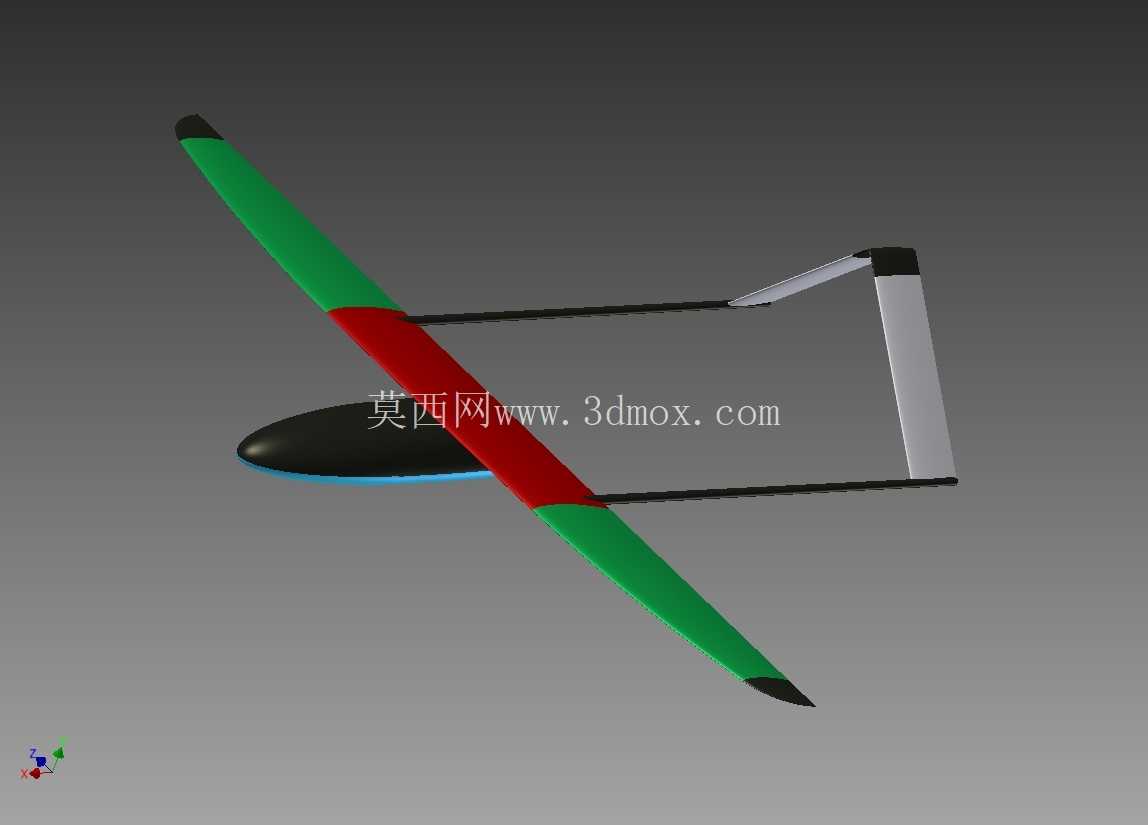

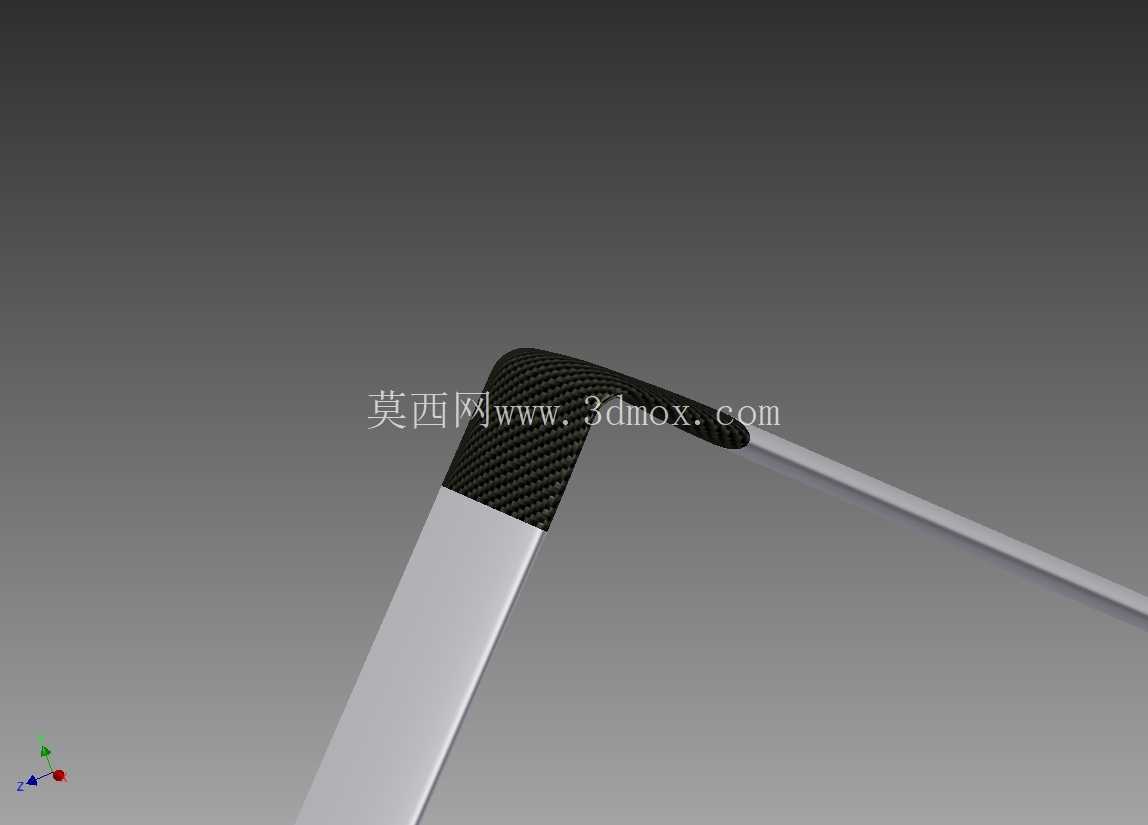

　　机翼的安装位置选择在机身背部的高单翼布局，一方面能够让机翼下方的机身、尾撑结构避开机翼下洗气流的核心干扰区域，提升尾翼的操纵效率，另一方面高单翼布局的机身离地间隙更大，在野外简易跑道起降时，能够避免地面碎石、杂草被螺旋桨气流卷起击打机翼或机身结构，降低野外作业的维护成本。尾翼部分采用了双尾撑连接的H型尾翼设计，两个垂直尾翼分别布置在左右尾撑末端，水平尾翼连接在两个垂尾顶端，这种布局相比传统的单垂尾布局，能够让尾翼面远离螺旋桨旋转产生的滑流扰动区域，提升操纵面的气流一致性，同时双尾撑结构能够将尾翼的受力分散到两个支撑结构上，降低单个尾撑的结构载荷，在同等结构强度下可以减少结构重量，提升整机的载荷能力。机身部分采用了流线型纺锤体设计，机头位置预留了内燃机安装舱与螺旋桨安装位，机身中部设置了设备舱空间，可搭载航测相机、红外巡检设备、信号中继装置等任务载荷，设备舱的安装接口预留了通用化的安装孔位，可根据不同作业场景快速更换任务载荷，不需要对机身结构进行二次改装。从安装边界来看，整机的翼展控制在适合小型运输车辆转运的尺寸范围内，机翼与尾撑结构均设计了快拆接口，不需要专用工具即可完成拆解与组装，拆解后可放入常规的越野车载货箱内，满足野外作业的快速转场需求。

　　结构设计上，机翼主梁采用碳纤维复合材料铺层设计，在保证翼面结构刚度的前提下尽可能降低结构重量，翼肋采用轻量化的泡沫夹芯结构，外覆蒙皮维持翼型精度，机身骨架采用铝合金机加构件拼接，兼顾结构强度与加工便利性，尾撑杆采用高强度碳纤维管材，在承受尾翼气动载荷的同时降低尾部结构重量，避免整机重心过度后移。动力系统的安装位置做了专门的减震设计，内燃机与机身安装架之间设置了橡胶减震垫，能够过滤内燃机运转产生的高频振动，避免振动传递到机身中部的任务载荷舱，影响航测相机等精密设备的成像精度，同时排气口的位置做了定向导流设计，避免废气污染机身表面或被进气道再次吸入影响内燃机运转效率。

　　起落架部分采用了后三点式固定起落架设计，结构简单可靠，维护成本低，适合在野外不平整的土质跑道、草地跑道起降，主起落架的弹性结构能够吸收降落时的冲击载荷，避免硬着陆时的冲击力传递到机身结构损伤机载设备。整体设计在气动效率、结构重量、维护便利性之间做了平衡，没有追求过于激进的气动布局，全部选用经过实际飞行验证的成熟构型，降低研发阶段的试飞风险，适合作为小型长航时工业级无人机的基础设计方案，后续可根据具体的作业需求调整翼展长度、动力排量、载荷舱容积等参数，适配不同的作业场景。
