喷气涡轮发动机进气道连接构件

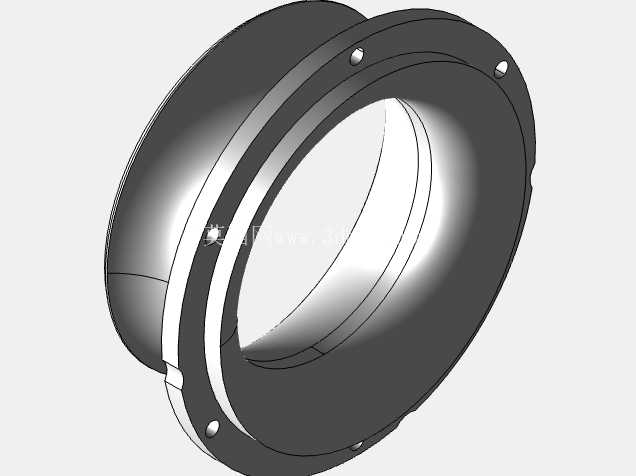

　　该构件作为喷气涡轮发动机进气段的核心连接导流部件，主要承担进气整流、机匣段对接、气流预旋导向的功能，在小型涡喷、航改型小推力燃气轮机的进气端装配场景中广泛应用，直接衔接进气滤/进气喇叭口与压气机第一级机匣，是进气路径上保障流场均匀性的关键结构件。从实际装配边界来看，构件采用带安装凸台的法兰边作为对接基准，法兰周向均匀布置沉头安装孔，孔位公差控制在H7级，可与相邻机匣段的定位销、紧固螺栓精准配合，安装面平面度要求不大于0.02mm，避免装配后出现气道阶差引发的气流紊流；构件主体为渐扩式锥段结构，内壁型线按照等熵流动规律设计，从进气端到出气端的通流截面平滑过渡，可将进气来流的动压逐步转化为静压，降低压气机第一级叶片的进气攻角损失，同时锥段外壁设置有环形加强筋，在满足轻量化要求的前提下提升构件整体刚性，避免发动机运行过程中受进气脉动压力影响产生结构共振。

　　设计过程中优先考虑铸造工艺的成型可行性，所有转角位置均设置R2-R5的铸造圆角，避免应力集中与铸造充型缺陷，壁厚整体控制在3-5mm区间，法兰边局部加厚至8mm以满足安装压紧力的强度要求，内壁型面预留0.3mm的机加工余量，铸造完成后仅需对安装面、内壁流道面进行精加工即可达到装配精度要求，大幅降低后续加工成本。从实际使用场景出发，该构件的安装位置处于发动机冷端前端，工作温度区间在-40℃到180℃之间，需耐受地面砂石冲刷、高空低温环境、进气雨雾侵蚀等复杂工况，因此结构设计时在法兰对接面预留有密封槽位，可安装耐高温橡胶密封圈实现气道密封，避免漏气引发的发动机推力损失；周向安装孔采用沉头设计，螺栓装配后头部不突出法兰平面，不会对外部整流罩的安装造成干涉，同时锥段外壁预留有传感器安装凸台，可直接安装进气压力、温度传感器，无需额外设计转接支架，减少整机装配的零件数量。

　　在流道设计层面，内壁型线经过多次流场仿真迭代，避免出现局部气流分离区，尤其是靠近法兰边的过渡段位置，采用双圆弧拟合的型线设计，让气流在进入压气机前形成均匀的轴向流场，降低压气机叶片的非定常载荷，提升压气机的工作稳定裕度；构件整体的同轴度要求控制在0.05mm以内，装配后与压气机转子的轴线偏差过大会引发进气畸变，直接导致发动机喘振边界下移，因此在建模过程中所有安装基准、流道基准均统一以构件轴线为设计基准，减少基准转换带来的公差累积。

　　对于结构设计从业者而言，这类进气连接构件的建模核心在于平衡流道气动性能、铸造工艺性、装配便利性三者的关系，不能单纯追求气动性能而设计出无法铸造成型的复杂结构，也不能为了降低铸造难度而随意修改流道型线影响整机性能，建模时需提前考虑铸造拔模斜度，所有非加工面设置1°-1.5°的拔模角度，同时在构件最低点设置铸造工艺孔，避免铸造过程中出现砂芯排气不畅、铸件夹砂的问题；安装孔的位置需与相邻机匣的孔位完全对应，建模时可采用参数化关联设计，当法兰直径调整时孔位可自动沿周向重新排布，提升模型的修改效率。
