威普SF8系列法兰式连接衬套结构

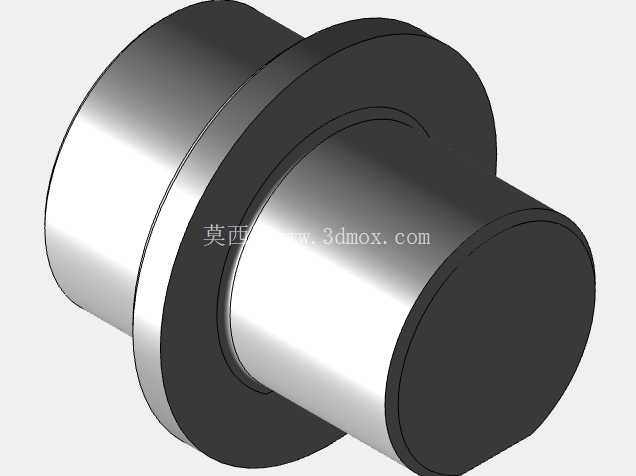

　　这类带法兰边的轴套类零件，在工业装配场景里常被用作轴系定位、孔位衬垫以及部件间的过渡连接，尤其在需要频繁拆装的工装夹具、小型动力传输单元、气动液压元件安装位中应用广泛，能够避免配合面直接磨损，降低核心部件的更换成本。从结构来看，该零件采用双圆柱段加中间法兰凸缘的设计，一端为直径稍大的短圆柱段，另一端为直径略小的长圆柱段，中间的法兰盘作为轴向定位基准，安装时法兰端面直接贴合安装基体表面，无需额外加装轴向挡圈或定位台阶，能够大幅简化安装孔的加工工序，降低装配累计误差。设计阶段首先要明确安装边界：长圆柱段用于插入基体的安装通孔，配合公差通常选取过渡配合，保证安装后无径向窜动，短圆柱段用于对接外部配合件，可根据对接件的配合需求选取间隙或过渡配合，法兰盘的外径需大于安装通孔直径，同时要预留足够的承压面积，避免锁紧时法兰端面压溃基体表面，尤其是在铝合金、工程塑料等低硬度基体上安装时，法兰承压面的面积计算需要结合材料许用压应力校核，防止长期受载后出现凹陷松动。

　　实际使用中，这类衬套还能起到补偿安装孔位加工误差的作用，当安装孔存在轻微的同轴度偏差时，衬套的内外圆柱面可以通过选配加工修正偏差，保证轴类部件安装后的回转精度，在小型气动执行元件、传感器安装支架、快换接头组件中，这类结构的衬套能够有效抵消装配应力，避免部件受额外弯矩作用出现断裂或卡滞。建模过程中需要重点关注各段圆柱的同轴度公差要求，法兰两端面的平行度以及与圆柱轴线的垂直度要求，这些形位公差直接决定安装后的定位精度，如果同轴度超差，会导致对接部件安装后出现别劲现象，轻则增加运动阻力，重则造成部件过早疲劳失效。

　　另外，零件的边缘都做了小尺寸倒角处理，一方面是去除机加工产生的毛刺，避免安装时割伤操作人员或刮损配合件表面，另一方面倒角能够起到导向作用，方便装配时快速对准孔位，减少装配对位时间。在不同的应用场景下，这类衬套的材质选择也有区别，用于普通机械定位时可选用45号钢调质处理，表面硬度达到HB220-250即可满足耐磨需求；用于有腐蚀环境的场景时可选用304不锈钢材质；用于需要降低摩擦系数的运动副场景时，还可以在衬套内壁镶嵌铜合金或固体润滑层，进一步提升耐磨性能。

　　需要注意的是，法兰盘的厚度设计需要结合轴向受力情况计算，当衬套承受轴向冲击载荷时，法兰厚度不足会导致法兰根部出现应力集中，长期受载后可能出现法兰断裂的情况，因此在根部位置通常会设计微小的圆角过渡，降低应力集中系数，提升零件的抗疲劳强度。这类零件虽然结构简单，但在整套设备的装配精度保持中起到非常关键的作用，很多设备出现的定位精度漂移、运动卡滞、异响等问题，往往都是这类基础连接件的公差控制不到位导致的，因此在建模和选型时不能因为零件结构简单就忽略公差配合和结构强度的校核。
