符合MS21919标准的航空管路固定P型夹

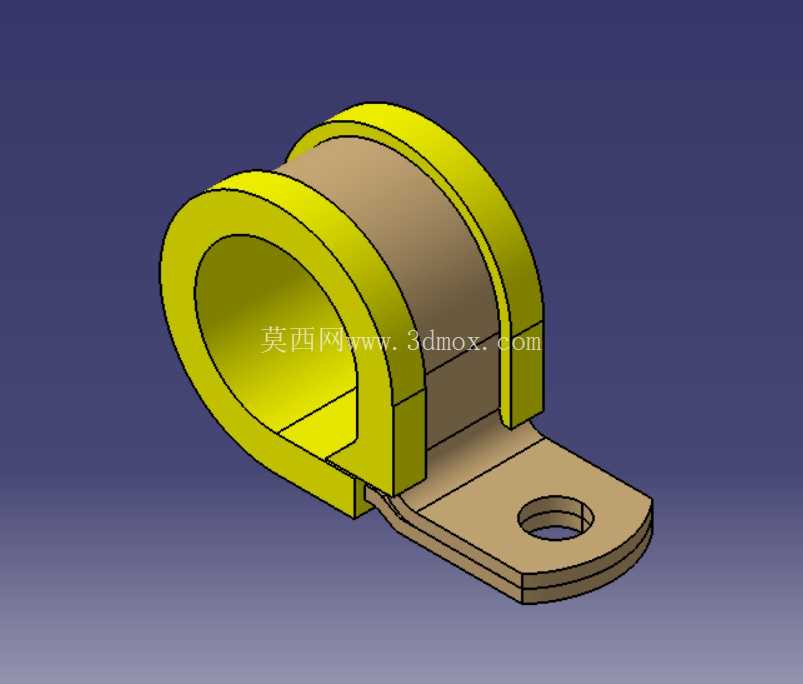

　　在航空航天机载系统的管路与线束布设环节，这类P型夹是应用频次极高的固定元件，区别于民用领域的普通管夹，它的设计完全贴合机载场景的严苛工况要求，既要在强振动、宽温域变化的飞行环境下保持足够的夹持力，又不能对被夹持的线束、流体管路表面造成压损，避免长期使用中出现管路磨损泄漏、线束绝缘层破损的故障。从结构设计来看，这款P夹采用分体抱合式的主体结构，环形夹持段的内径匹配对应规格的管路或线束束径，内侧预留了缓冲衬层的安装空间——实际装机使用时会在环形内壁加装橡胶或聚四氟乙烯衬垫，一方面补偿夹持公差，另一方面吸收飞行过程中的振动能量，避免金属夹体与被夹持件直接硬接触产生磨损。夹持段外侧的两道加强凸缘是结构强度设计的关键，沿着环形段轴向分布的凸缘能够在不增加整体壁厚的前提下，大幅提升夹体的径向抗变形能力，当飞机做机动动作产生过载、管路受内压产生轻微形变时，夹体不会因为径向受力张开导致夹持失效。延伸出的安装耳片采用一体化折弯成型结构，耳片上的安装孔位与机体结构的标准安装座孔距完全匹配，安装时只需将螺栓穿过耳片孔锁紧在结构预装的托板螺母上即可完成固定，不需要额外制作适配支架，能够大幅提升机载设备的装配效率。

　　从安装边界来看，环形夹持段的轴向宽度与同规格卡箍的安装空间要求兼容，耳片的伸出长度经过精准核算，既保证安装操作时有足够的扳手空间，又不会过多占用机载设备周边的宝贵布设空间，夹体整体的外形轮廓做了圆角过渡处理，没有尖锐的棱角，避免装配过程中划伤操作人员或周边的线束管路。在实际应用场景中，这类P夹不仅用于航空领域的氧气输送管路、燃油管路、液压管路的固定，也可用于机载航电系统的线束集束固定，不同的使用场景下可以根据被夹持件的材质调整衬层的材料：夹持燃油、液压油管路时选用耐油橡胶衬层，夹持氧气管路时选用无挥发性的阻燃衬层，夹持线束时选用绝缘耐磨衬层，主体金属结构的强度冗余设计能够覆盖-55℃到120℃的机载工作温域，在温度循环变化产生热胀冷缩时，依然能保持稳定的夹持力，不会出现松动脱落的问题。

　　设计这类标准件的三维模型时，需要严格遵循MS21919标准的尺寸公差要求，环形段的圆度公差、安装孔的位置度公差、耳片的平面度公差都要控制在标准规定的范围内，否则生产出的零件会出现装机适配性问题——要么夹持间隙过大导致固定松动，要么安装孔位偏差无法对准机体安装座。很多刚接触航空标准件建模的工程师容易忽略夹体开合处的间隙设计，这个间隙是为衬层压缩预留的变形量，如果建模时间隙设置过小，锁紧螺栓后衬层的压缩量不足，会导致夹持力不够；间隙过大则会使夹体闭合后环形段出现失圆，局部压力过大压伤管路表面。

　　另外，安装耳片与环形段衔接的折弯位置做了圆弧过渡，这个位置是应力集中的高发区，建模时要保证过渡圆角的尺寸符合标准要求，避免长期受振动载荷时出现疲劳断裂。在机载系统的维修维护环节，这类P夹的拆装也十分便捷，只需松开安装耳片上的一颗螺栓即可打开夹体更换管路或线束，不需要拆解周边的其他附件，能够大幅缩短机务维护的作业时间，降低维护成本。和传统的双螺栓紧固卡箍相比，这种单耳P夹的重量更轻，对于对重量控制极其严苛的航空航天设备而言，每个紧固件减少几克重量，整架飞机累计下来就能获得可观的减重收益，这也是这类标准P夹在航空领域被广泛应用的重要原因。在建模过程中还要注意，夹体的所有棱边都要做倒钝处理，实际生产中金属冲压成型的零件不会保留锋利的切边，模型中还原这些细节能够为后续的有限元分析、装配干涉检查提供更准确的参考，避免仿真分析时因为棱边的应力奇异导致计算结果失真，也能在虚拟装配时提前发现棱边与周边零件的干涉问题。
